Катапульта стріляючого пристрою ігрового автомата “російська рулетка”

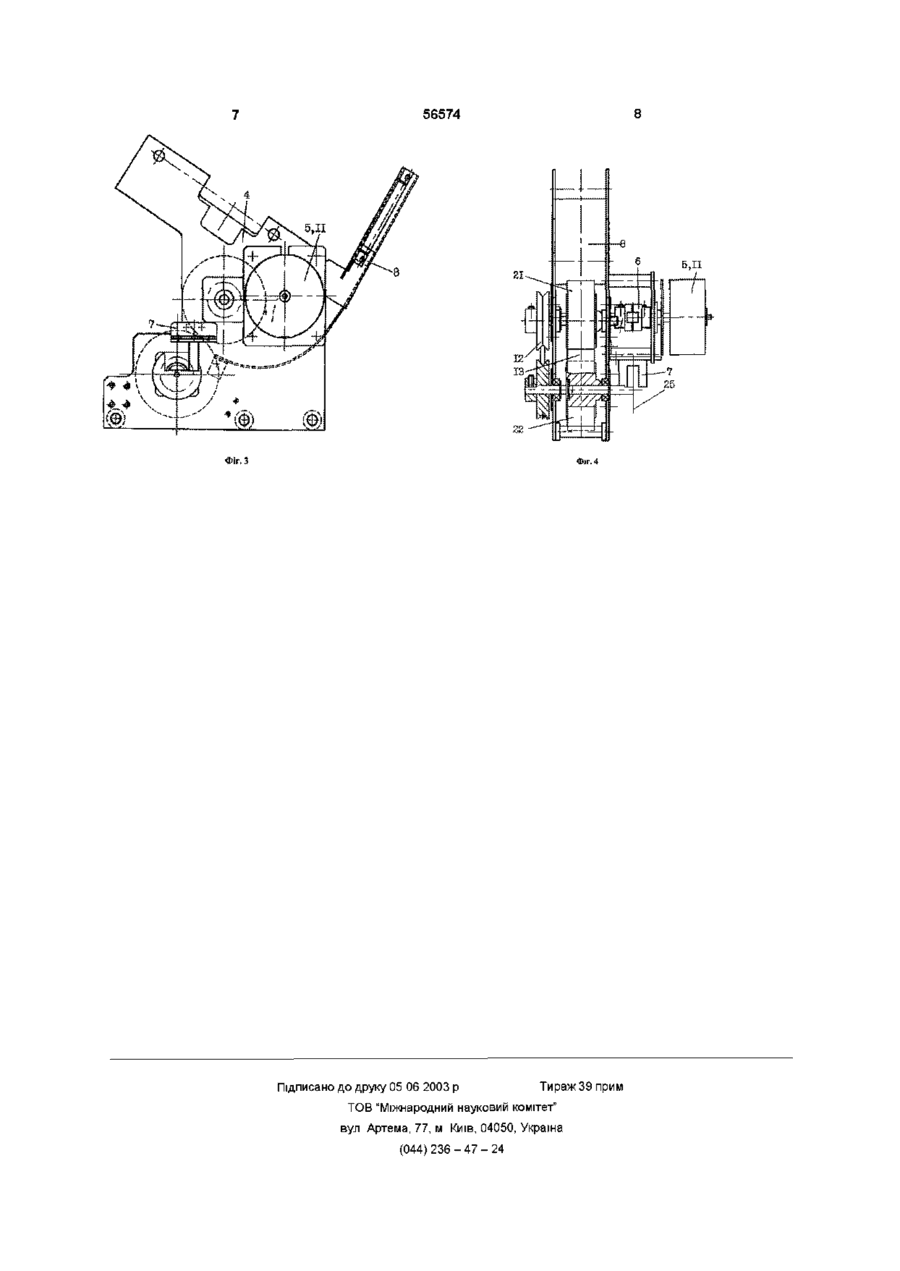

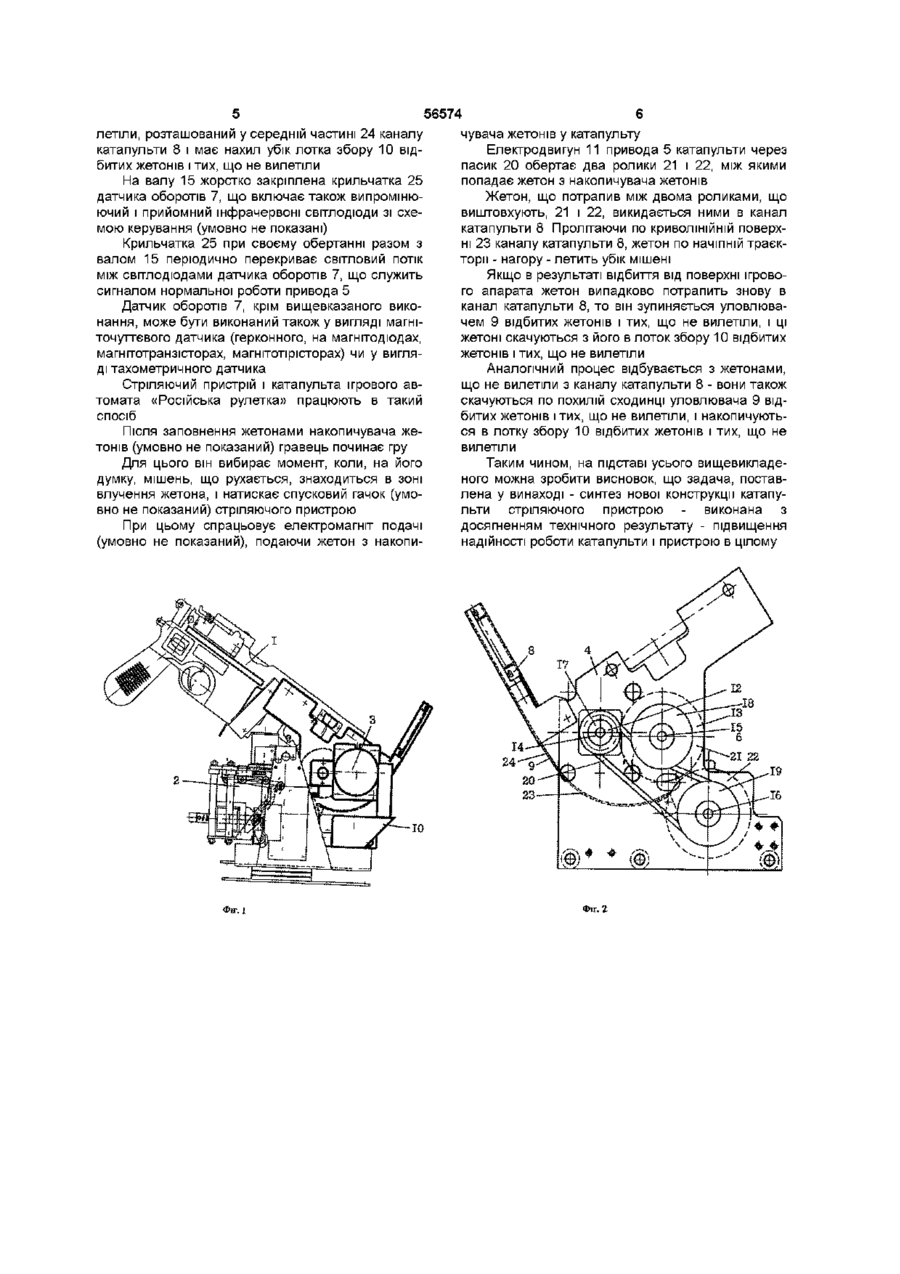

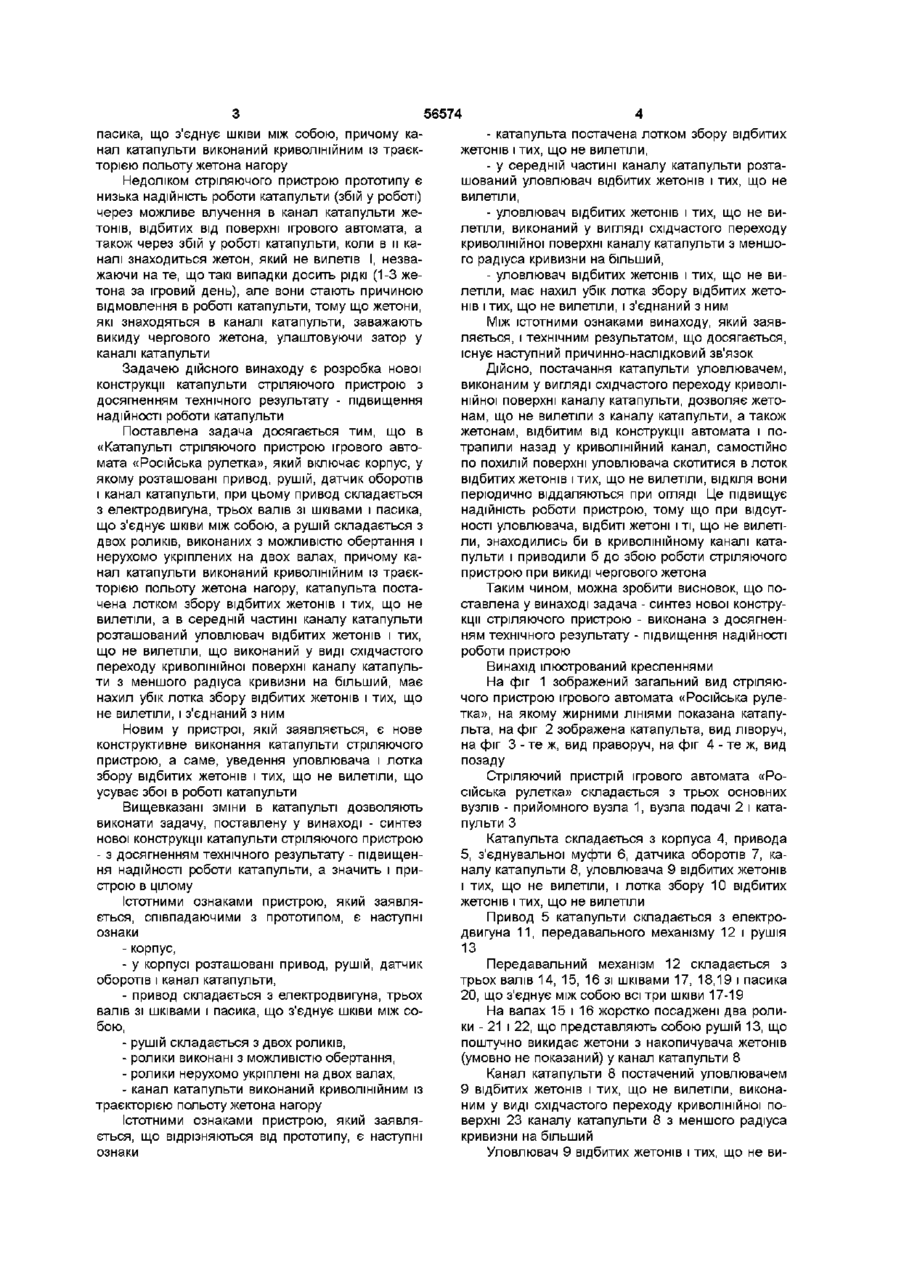

Катапульта стріляючого пристрою ігрового автомата, яка включає корпус, у якому розташовані привід, рушій, датчик оборотів і канал катапульти, при цьому привід складається з електродвигу на, трьох валів зі шківами і пасика, що зєднує шківи між собою, а рушій складається з двох роликів, виконаних з можливістю обертання і нерухомо укріплених на двох валах, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору, яка відрізняється тим, що вона оснащена лотком збору відбитих жетонів і тих, що не вилетіли, а в середній частині каналу катапульти розташований уловлювач відбитих жетонів і тих, що не вилетіли, який виконаний у вигляді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, має нахил убік лотка збору відбитих жетонів і тих, що не вилетіли, і з'єднаний з ним Винахід відноситься до області індустрії розваг, зокрема до пристроїв для проведення ігор, конкретно, до ігрових автоматів з об'ємним ігровим простором і з тривимірними маніпуляціями з жетонами (чи монетами) і переміщенням мішеней Відома «Настільна гра» (ас СРСР № 578975, МПК А 63 Н 33/26, А 63 F 7/06, БИ - 41 - 77 р), у якій на ігровому полі розташовані ігрові фігури, наприклад, хокеїстів, з убудованими в їхню підставу постійними магнітами, магнітне поле яких взаємодіє з магнітним полем постійних магнітів, убудованих у маніпулятори При цьому ігрові фігури роблять штовхальні удари по шайбі Недоліками цього пристрою є переміщення шайби в площини і неможливість точного регулювання сили ударів по шайбі Відомий «Ігровий автомат» (заявка на патент ЕПВ № 0 084 230, МПК А 63 F 5/00, G 07 F 17/32, бюл № 83/30, 15 12 81 р), який має корпус, що визначає ігрову зону, кілька монетоприймачів і ребристий поворотний барабан під монетоприймачами для розкидання прийнятої монети в межах ігрової зони У нижній частині ігрової зони розташовані дві полки, на які можуть упасти монети, які розкидаються, причому, полки можуть переміщатися поперечно за допомогою штовхальників, що штовхають зібрані монети до краю відповідної полиці У верхній частині ігрової зони знаходяться кілька кошиків, що містять датчики, які спрацьову ють при проходженні через кошик монети, для забезпечення заданого призу Один з кошиків рухливий У цьому ігровому автоматі реалізована можливість гри в тривимірному просторі, однак цей ігровий автомат має невисокий ігровий інтерес через одноманітність можливостей гравця (тільки вибір часу опускання монети в конкретний монетоприймач) впливати на траєкторію польоту монети (чи жетона) через фіксоване розташування монетоприймачів на ігровій панелі і заздалегідь заданого руху ребристого поворотного барабана, що розкидає ці монети (чи жетони) Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є японський пушер «Cannonship» (див Інструкцію з експлуатації, с 15), до складу якого входить стріляючий пристрій - тригер, що містить поворотний пристрій, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачом, детектором жетонів і спусковим пристроєм з гашеткою, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапульта з приводом, датчиком оборотів і двома роликами, виконаними з можливістю обертання, при ньому привод складається з електродвигуна, трьох валів зі шківами і 1 ю (О ю 56574 пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору Недоліком стріляючого пристрою прототипу є низька надійність роботи катапульти (збій у роботі) через можливе влучення в канал катапульти жетонів, відбитих від поверхні ігрового автомата, а також через збій у роботі катапульти, коли в и каналі знаходиться жетон, який не вилетів І, незважаючи на те, що такі випадки досить рідкі (1-3 жетона за ігровий день), але вони стають причиною відмовлення в роботі катапульти, тому що жетони, які знаходяться в каналі катапульти, заважають викиду чергового жетона, улаштовуючи затор у каналі катапульти Задачею дійсного винаходу є розробка нової конструкції катапульти стріляючого пристрою з досягненням технічного результату - підвищення надійності роботи катапульти Поставлена задача досягається тим, що в «Катапульті стріляючого пристрою ігрового автомата «Російська рулетка», який включає корпус, у якому розташовані привод, рушій, датчик оборотів і канал катапульти, при цьому привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, а рушій складається з двох роликів, виконаних з можливістю обертання і нерухомо укріплених на двох валах, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору, катапульта постачена лотком збору відбитих жетонів і тих, що не вилетіли, а в середній частині каналу катапульти розташований уловлювач відбитих жетонів і тих, що не вилетіли, що виконаний у виді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, має нахил убік лотка збору відбитих жетонів і тих, що не вилетіли, і з'єднаний з ним Новим у пристрої, якій заявляється, є нове конструктивне виконання катапульти стріляючого пристрою, а саме, уведення уловлювача і лотка збору відбитих жетонів і тих, що не вилетіли, що усуває збої в роботі катапульти Вищевказані зміни в катапульті дозволяють виконати задачу, поставлену у винаході - синтез нової конструкції катапульти стріляючого пристрою - з досягненням технічного результату - підвищення надійності роботи катапульти, а значить і пристрою в цілому Істотними ознаками пристрою, який заявляється, співпадаючими з прототипом, є наступні ознаки - корпус, - у корпусі розташовані привод, рушій, датчик оборотів і канал катапульти, - привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, - рушій складається з двох роликів, - ролики виконані з можливістю обертання, - ролики нерухомо укріплені на двох валах, - канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору Істотними ознаками пристрою, який заявляється, що відрізняються від прототипу, є наступні ознаки - катапульта постачена лотком збору відбитих жетонів і тих, що не вилетіли, - у середній частині каналу катапульти розташований уловлювач відбитих жетонів і тих, що не вилетіли, - уловлювач відбитих жетонів і тих, що не вилетіли, виконаний у вигляді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, - уловлювач відбитих жетонів і тих, що не вилетіли, має нахил убік лотка збору відбитих жетонів і тих, що не вилетіли, і з'єднаний з ним Між ІСТОТНИМИ ознаками винаходу, який заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Дійсно, постачання катапульти уловлювачем, виконаним у вигляді східчастого переходу криволінійної поверхні каналу катапульти, дозволяє жетонам, що не вилетіли з каналу катапульти, а також жетонам, відбитим від конструкції автомата і потрапили назад у криволінійний канал, самостійно по похилій поверхні уловлювача скотитися в лоток відбитих жетонів і тих, що не вилетіли, ВІДКІЛЯ вони періодично віддаляються при огляді Це підвищує надійність роботи пристрою, тому що при відсутності уловлювача, відбиті жетоні і ті, що не вилетіли, знаходились би в криволінійному каналі катапульти і приводили б до збою роботи стріляючого пристрою при викиді чергового жетона Таким чином, можна зробити висновок, що поставлена у винаході задача - синтез нової конструкції стріляючого пристрою - виконана з досягненням технічного результату - підвищення надійності роботи пристрою Винахід ілюстрований кресленнями На фіг 1 зображений загальний вид стріляючого пристрою ігрового автомата «Російська рулетка», на якому жирними ЛІНІЯМИ показана катапульта, на фіг 2 зображена катапульта, вид ліворуч, на фіг 3 - те ж, вид праворуч, на фіг 4 - те ж, вид позаду Стріляючий пристрій ігрового автомата «Російська рулетка» складається з трьох основних вузлів - прийомного вузла 1, вузла подачі 2 і катапульти З Катапульта складається з корпуса 4, привода 5, з'єднувальної муфти 6, датчика оборотів 7, каналу катапульти 8, уловлювача 9 відбитих жетонів і тих, що не вилетіли, і лотка збору 10 відбитих жетонів і тих, що не вилетіли Привод 5 катапульти складається з електродвигуна 11, передавального механізму 12 і рушія 13 Передавальний механізм 12 складається з трьох валів 14, 15, 16 зі шківами 17, 18,19 і пасика 20, що з'єднує між собою всі три шківи 17-19 На валах 15 і 16 жорстко посаджені два ролики - 21 і 22, що представляють собою рушій 13, що поштучно викидає жетони з накопичувача жетонів (умовно не показаний) у канал катапульти 8 Канал катапульти 8 постачений уловлювачем 9 відбитих жетонів і тих, що не вилетіли, виконаним у виді східчастого переходу криволінійної поверхні 23 каналу катапульти 8 з меншого радіуса кривизни на більший Уловлювач 9 відбитих жетонів і тих, що не ви летіли, розташований у середній частині 24 каналу катапульти 8 і має нахил убік лотка збору 10 відбитих жетонів і тих, що не вилетіли На валу 15 жорстко закріплена крильчатка 25 датчика оборотів 7, що включає також випромінюючий і прийомний інфрачервоні світлодюди зі схемою керування (умовно не показані) Крильчатка 25 при своєму обертанні разом з валом 15 періодично перекриває світловий потік між світлодюдами датчика оборотів 7, що служить сигналом нормальної роботи привода 5 Датчик оборотів 7, крім вищевказаного виконання, може бути виконаний також у вигляді магніточуттєвого датчика (герконного, на магнітодюдах, магнітотранзісторах, магнітотірісторах) чи у вигляді тахометричного датчика Стріляючий пристрій і катапульта ігрового автомата «Російська рулетка» працюють в такий спосіб Після заповнення жетонами накопичувача жетонів (умовно не показаний) гравець починає гру Для цього він вибирає момент, коли, на його думку, мішень, що рухається, знаходиться в зоні влучення жетона, і натискає спусковий гачок (умовно не показаний) стріляючого пристрою При цьому спрацьовує електромагніт подачі (умовно не показаний), подаючи жетон з накопи 56574 чувача жетонів у катапульту Електродвигун 11 привода 5 катапульти через пасик 20 обертає два ролики 21 і 22, між якими попадає жетон з накопичувача жетонів Жетон, що потрапив між двома роликами, що виштовхують, 21 і 22, викидається ними в канал катапульти 8 Пролітаючи по криволінійній поверхні 23 каналу катапульти 8, жетон по начіпній траєкторії - нагору - летить убік мішені Якщо в результаті відбиття від поверхні ігрового апарата жетон випадково потрапить знову в канал катапульти 8, то він зупиняється уловлювачем 9 відбитих жетонів і тих, що не вилетіли, і ці жетоні скачуються з його в лоток збору 10 відбитих жетонів і тих, що не вилетіли Аналогічний процес відбувається з жетонами, що не вилетіли з каналу катапульти 8 - вони також скачуються по похилій сходинці уловлювача 9 відбитих жетонів і тих, що не вилетіли, і накопичуються в лотку збору 10 відбитих жетонів і тих, що не вилетіли Таким чином, на підставі усього вищевикладеного можна зробити висновок, що задача, поставлена у винаході - синтез нової конструкції катапульти стріляючого пристрою - виконана з досягненням технічного результату - підвищення надійності роботи катапульти і пристрою в цілому Ю Фіг. І ФІГ. 2 56574 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
