Обладнання для запуску газотурбінних установок

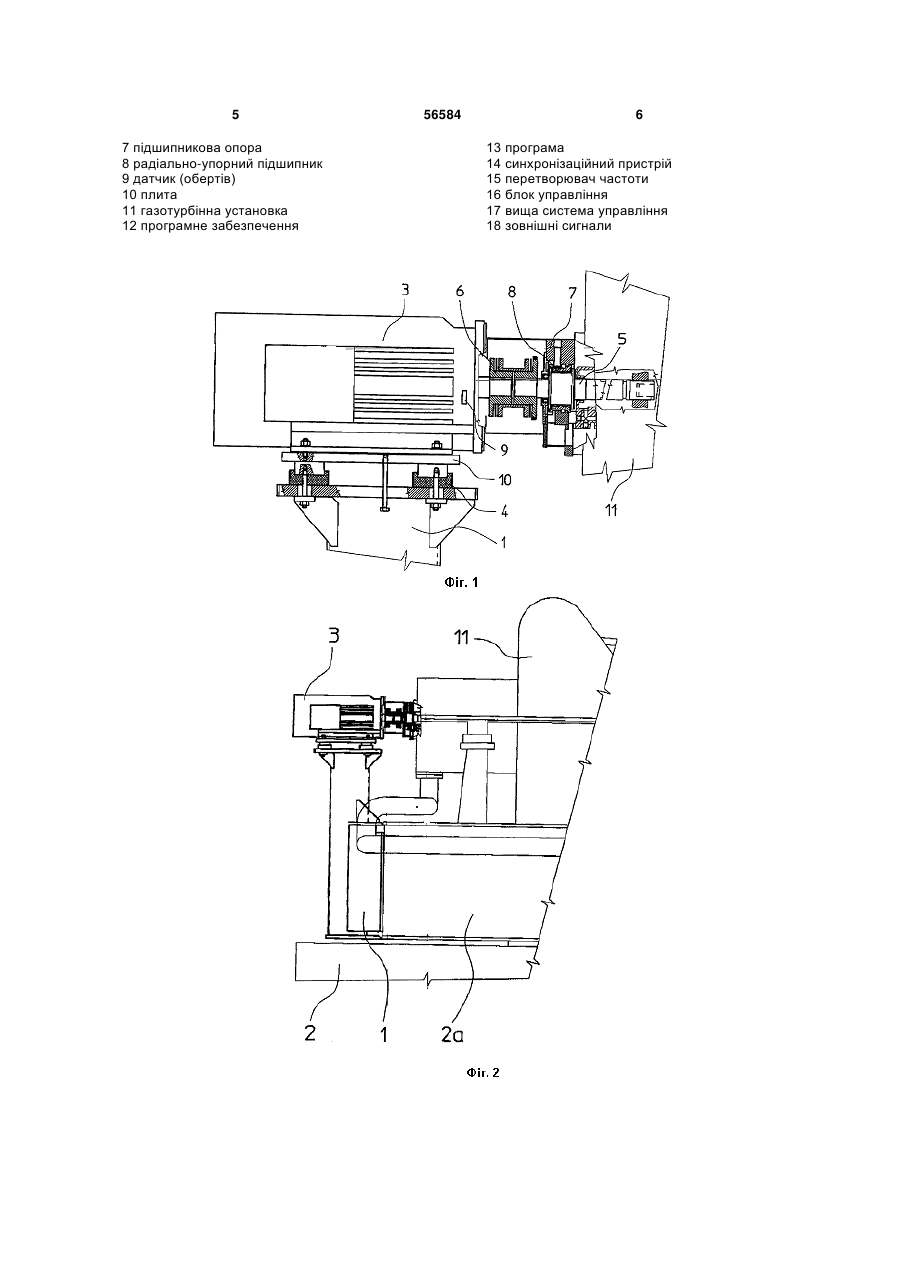

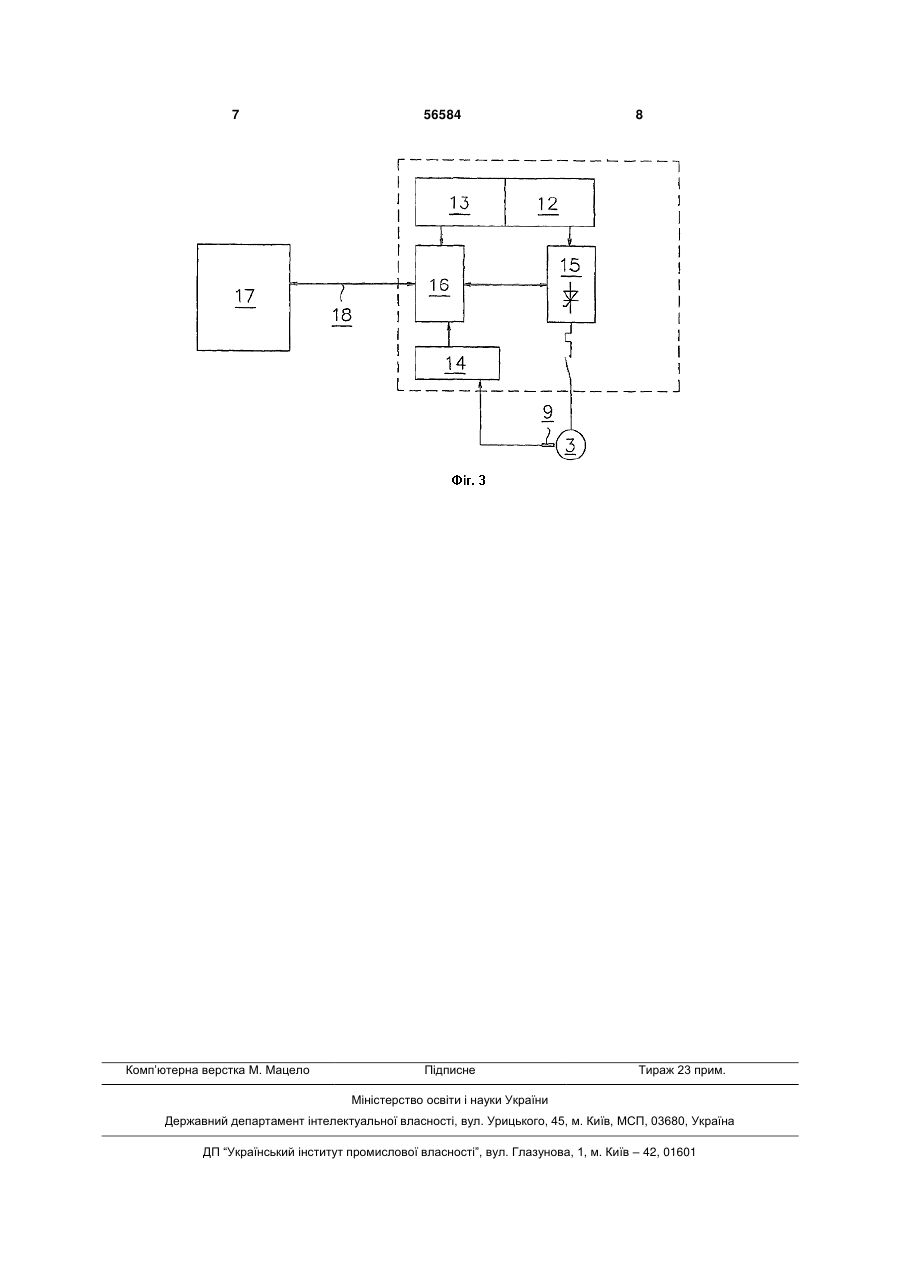

1. Обладнання для запуску газотурбінних установок за допомогою стартового двигуна, яке відрізняється тим, що стартовим двигуном (3) є високошвидкісний асинхронний електродвигун (3), оснащений перетворювачем частоти (15) з відповідною програмою (12), блоком управління (16) з відповідною програмою (13) і синхронізаційним пристроєм (14) для синхронізації обертів стартового двигуна (3) і стартового вала газотурбінної установки (11), крім того, стартовий двигун (3) має муфту (6). 3 управління з відповідною програмою і синхронізаційним пристроєм для синхронізації обертів стартового двигуна і стартового вала газотурбінної установки. Також стартовий двигун оснащений муфтою. Застосування цього обладнання дає можливість безпечно запускати вищевказані газотурбінні установки і не має недоліків існуючого обладнання. Для забезпечення безперебійної роботи необхідно, щоб обладнання було оснащено датчиком обертів для можливості програмування перетворювача частоти таким чином, щоб при припинені запуску і під час нового запуску у випадку, коли ротор електродвигуна обертається, перетворювач частоти спочатку синхронізував свою частоту з обертами ротора асинхронного двигуна, а лише потім його включив. Перевагою є те, що стояк, закріплений на сталевій основі з масляним резервуаром, включаючи його кріплення на резервуарі, є по частоті налагоджений таким чином, щоб його власні частота (з намонтованим на його верхній плиті електродвигуном), не співпадала з діапазоном робочих частот асинхронного електродвигуна і агрегата. Одна частина муфти з'єднана з валом стартового двигуна, а друга частина - зі стартовим валом. Муфта має радіальний та осьовий проміжки, тобто, муфта між стартовим двигуном і стартовим валом дає можливість обом частинам, що обертаються, взаємно переміщуватись в радіальному та осьовому напрямках і, одночасно, гасити взаємне перенесення вібрації. Перелік графічних матеріалів. Технічне рішення буде роз'яснено за допомогою фігур, на яких на фіг. 1 зображено стартове обладнання, на фіг. 2 - механічна частина стартового обладнання, а на фіг. 3 - електрична частина стартового обладнання. Приклад виконання технічного рішення. Механічна частина стартового обладнання (фіг. 1) складається зі стояка 1, що кріпиться на сталевій основі 2 з масляним резервуаром 2а (фіг. 2) газотурбінної установки 11, а на ньому змонтований стартовий двигун 3, яким є, наприклад, високошвидкісний асинхронний електродвигун. Лапи стартового двигуна 3 кріпляться до плити 10, під якою розміщені амортизаційні прокладки 4. Стартовий двигун 3 з'єднаний зі стартовим валом 5, за допомогою муфти 6. Стартовий вал 5 посажений до підшипникової опори 7 з радіально-упорним підшипником 8. Обладнання оснащено датчиком обертів 9, наприклад, безконтактним датчиком, розміщеним на стартовому двигуні 3. Стартовий двигун 3 оснащений муфтою 6. Одна частина муфти 6 з'єднана з валом стартового двигуна 3, а її друга частина - зі стартовим валом 5. Муфта має радіальний та осьовий проміжки. Тобто, йдеться про муфту 6 такого типу, що дозволяє необхідне взаємне переміщення вала стартового двигуна 3 і стартового вала 5 в осьовому та радіальному напрямках і одночасне гасить перенесення вібрації з одної частині на другу. Електрична частина обладнання (фіг. 3) складається з блоку управління 16 і силових кіл з пере 56584 4 творювачем частоти 15. Блок управління 16 відповідно до програми 13 обробляє зовнішні сигнали 18 від вищої системи управління 17, яка оснащена відповідною 1 програмою, і управляє перетворювачем частоти 15, який має власне програмне забезпечення 12. Частота власних коливань стояка 1 не співпадає з частотним діапазоном робочих обертів стартового двигуна 3 і газотурбінної установки 11. Синхронізацію забезпечує синхронізаційний пристрій 14 на основі обертів стартового двигуна 3, що знімаються датчиком обертів 9. Компоновка є наступна: стартовий двигун, оснащений перетворювачем частоти 15 з відповідною програмою 12, блоком управління 16 з відповідною програмою 13 і синхронізаційним пристроєм 14 для синхронізації обертів стартового двигуна З, і стартового валу газотурбінної установки 11. Відповідно до технічного рішення функція стартового обладнання полягає в тому, що після отримання сигналу щодо запуску стартового обладнання, що поступає від вищої системі управління 17 і який потрапляє до блоку управління 16 стартового обладнання, стартовий двигун 3 підключається до виходу перетворювача частоти 15. Після оцінки підготовленості газотурбінної установки 11 до старту, блок управління 16 віддає команду на синхронізацію перетворювача частоти 15 з обертами стартового двигуна 3, що знімаються датчиком 9. Після синхронізації віддається команда про старт перетворювача частоти 15. Це означає, що перетворювач частоти 15. запрограмований таким чином, щоб при його включенні (у випадку, коли ротор стартового двигуна 3 обертається) спочатку на основі сигналу від датчика обертів 9 була проведена синхронізація частоти перетворювача частоти 15 з обертами стартового двигуна 3, а лише після цього - включення стартового двигуна 3. Цей спосіб управління з синхронізацією дає можливість повторювати цикли розпалювання у випадку, коли газотурбінну установку 11 не вдалося розпалити. Після старту перетворювача частоти 15. починає обертатись ротор газотурбінної установки 11, відповідно до алгоритму, що запрограмований у вищій системі управління 17. Після виконання розпалювання, першого та другого прогріву при певних обертах газотурбінної установки 11 відбудеться розвантаження перетворювача частоти 15 та його вимкнення. Звичайно, вимкнення перетворювача частоти 15 відбудеться і після спрацьовування захисних пристроїв або відповідних дій обслуговуючого персоналу агрегата. Відповідно до технічного рішення обладнання призначається, передусім, для газотурбінних установок потужністю до 10МВт і інших турбінних установок подібного типу. Перелік складових частин 1 стояк 2 основа 2а масляний резервуар 3 стартовий двигун (електродвигун) 4 амортизаційна прокладка 5 стартовий вал 6 муфта 5 7 підшипникова oпopa 8 радіально-упорний підшипник 9 датчик (обертів) 10 плита 11 газотурбінна установка 12 програмне забезпечення 56584 6 13 програма 14 синхронізаційний пристрій 15 перетворювач частоти 16 блок управління 17 вища система управління 18 зовнішні сигнали 7 Комп’ютерна верстка М. Мацело 56584 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
