Обладнання для регенерації тепла, що виникає під час роботи газотурбінної установки

Завантажити PDF файл.

Формула / Реферат

1. Обладнання для регенерації тепла, що виникає під час роботи газотурбінної установки, яке складається із самої газотурбінної установки, всмоктуючого тракту, маслоохолоджувачів, внутрішньої трубопровідної системи, зовнішньої трубопровідної системи та теплообмінника, яке відрізняється тим, що використаний теплообмінник трубчастого типу (2) розміщується між турбіною (1) і всмоктуючим трактом (3) з маслоохолоджувачами (4).

2. Обладнання за п. 1, яке відрізняється тим, що трубчастий теплообмінник (2) розміщений на циліндричному продовженні (5) корпусу теплообмінника, а трубопровідна система, що до нього підходить (7), знаходиться поза виробничим корпусом і має мінімальну кількість вигинів.

3. Обладнання за п. 2, яке відрізняється тим, що трубопровідна система (7) знаходиться на існуючому трубному мості (8) і кріпиться за допомогою існуючих точок кріплення (9).

Текст

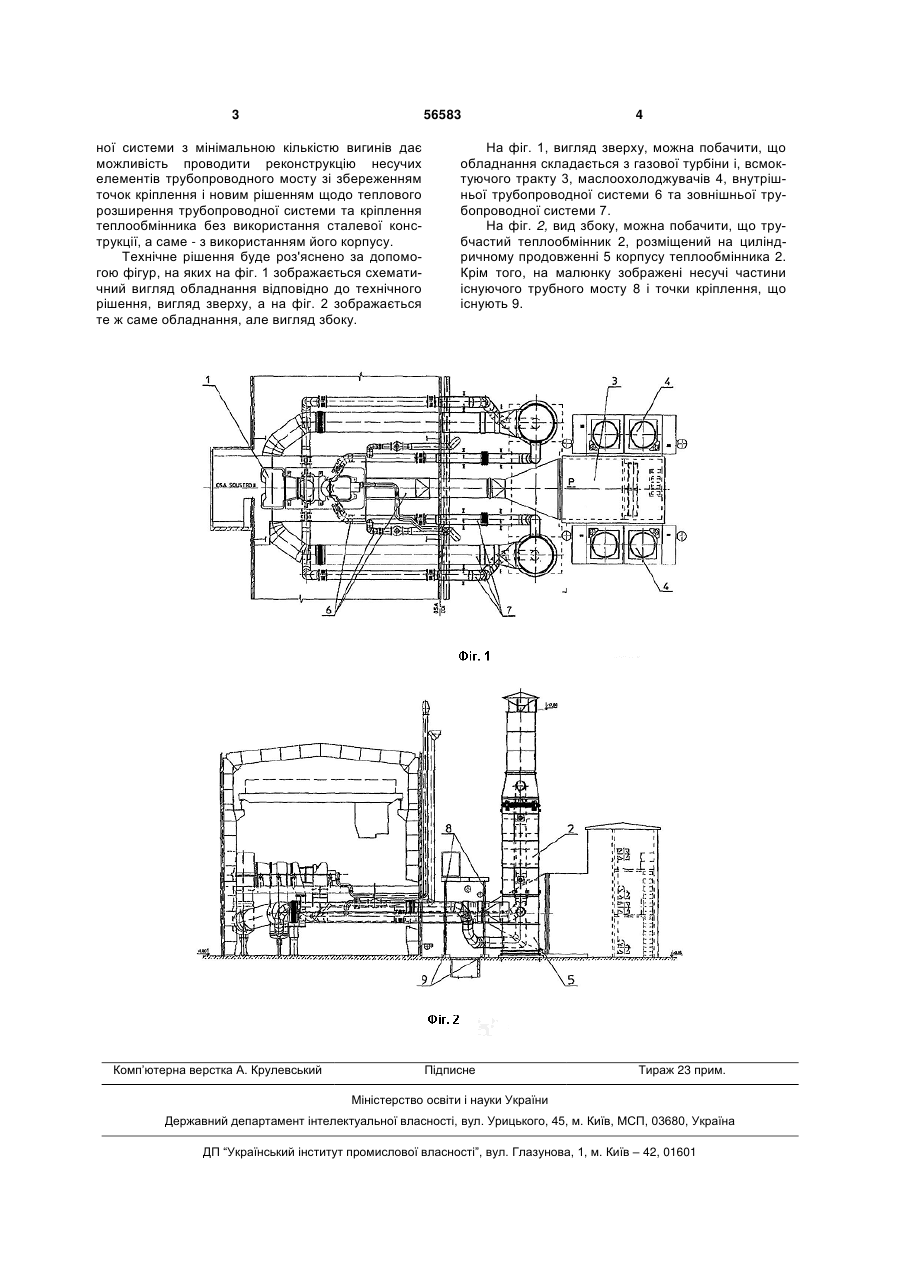

1. Обладнання для регенерації тепла, що виникає під час роботи газотурбінної установки, яке складається із самої газотурбінної установки, всмоктуючого тракту, маслоохолоджувачів, внутрішньої трубопровідної системи, зовнішньої трубо 3 56583 ної системи з мінімальною кількістю вигинів дає можливість проводити реконструкцію несучих елементів трубопроводного мосту зі збереженням точок кріплення і новим рішенням щодо теплового розширення трубопроводної системи та кріплення теплообмінника без використання сталевої конструкції, а саме - з використанням його корпусу. Технічне рішення буде роз'яснено за допомогою фігур, на яких на фіг. 1 зображається схематичний вигляд обладнання відповідно до технічного рішення, вигляд зверху, а на фіг. 2 зображається те ж саме обладнання, але вигляд збоку. Комп’ютерна верстка А. Крулевський 4 На фіг. 1, вигляд зверху, можна побачити, що обладнання складається з газової турбіни і, всмоктуючого тракту 3, маслоохолоджувачів 4, внутрішньої трубопроводної системи 6 та зовнішньої трубопроводної системи 7. На фіг. 2, вид збоку, можна побачити, що трубчастий теплообмінник 2, розміщений на циліндричному продовженні 5 корпусу теплообмінника 2. Крім того, на малюнку зображені несучі частини існуючого трубного мосту 8 і точки кріплення, що існують 9. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Equipment for recovery of heat generated while using gas-turbine unit

Автори англійською

Vesely Stanilav, Strejcek Jaroslav, Slama Jiri, Prochazka Milos, Dolezal Lubomir, Klusacek Jiri, Toth Alexandr, Poslusny Gustav

Назва патенту російською

Оборудование для регенерации тепла, возникающего при работе газотурбинной установки

Автори російською

Весели Станислав, Стрейцек Ярослав, Слама Джири, Прохазка Милос, Долезал Лубомир, Клусацек Джири, Тотг Александр, Послусни Густав

МПК / Мітки

МПК: B01J 7/00

Мітки: роботи, тепла, установки, газотурбінної, виникає, обладнання, регенерації
