Ножиці здвоєні кромкообрізні

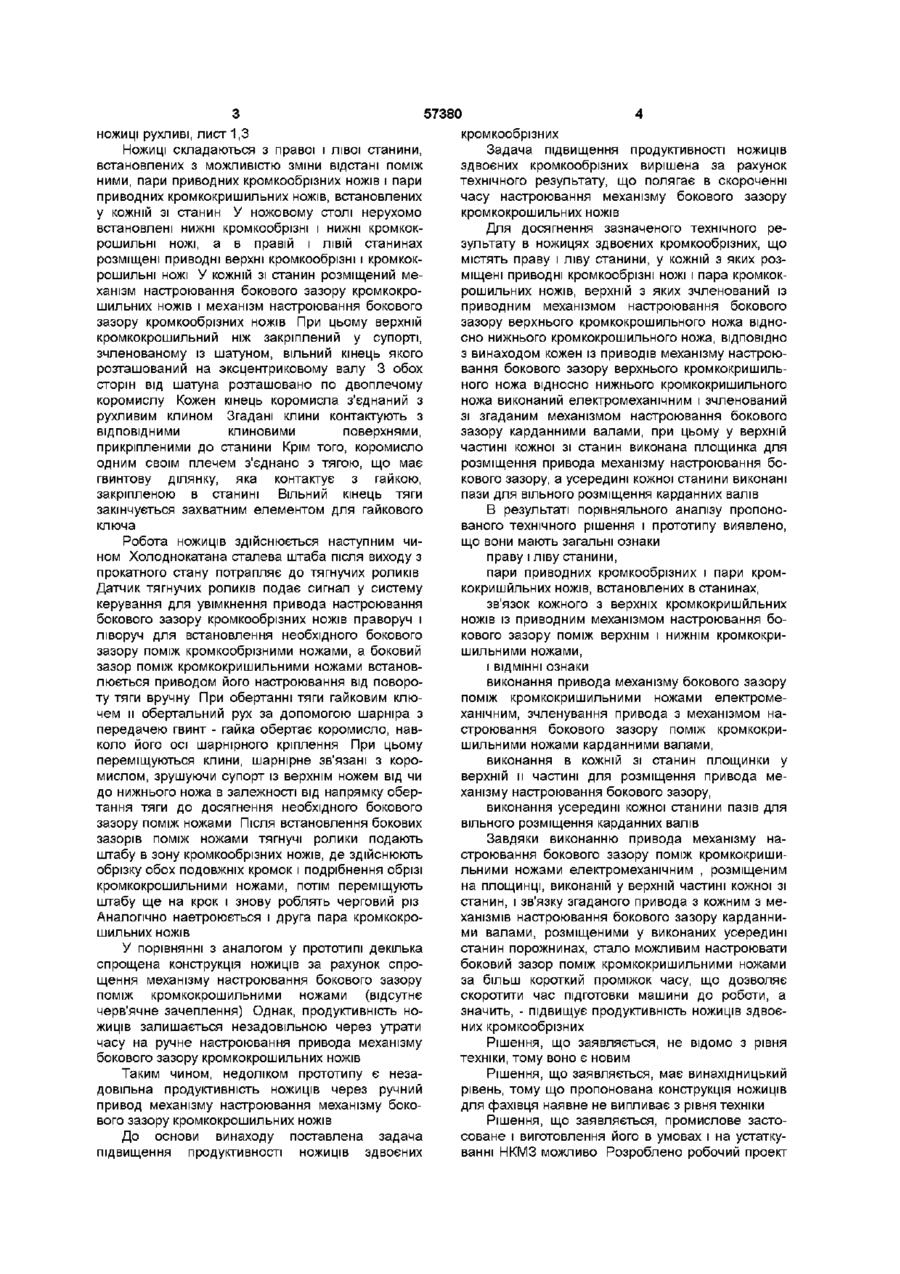

Ножиці ЗДВОЄНІ кромкообрізні, що містять праву і ліву станини, у кожній з яких розміщені привідні кромкообрізні ножі і пара кромкокришильних ножів, верхній з яких зчленований із привідним Винахід відноситься до галузі металургійного машинобудування, а саме - до пристроїв, призначених для обрізки подовжніх кромок металевих штабів і подрібнення отриманих обрізок, і які встановлюють у лінії прокатного стану Одночасно з обрізкою подовжніх кромок штаби в комбінованих ножицях подрібнюють отриману обрезь і відводять її з зони різання ВІДОМІ НОЖИЦІ ДИСКОВІ кромкообрізні з кромкок рошителем і збиранням обрізу, описані в пояснювальній записці № 669090 ВНПМЕТ машу, М , 1983р, с 7-12 До складу ножиців входять правий і лівий супорти (станини) з можливістю зміни відстані поміж ними від привода переміщення, зчленованого із супортами У кожній станині розміщено по два приводних вала, що несуть консольне розміщені ножі для подовжньої обрізки кромок На нижньому валу також розміщений кромкокрошильний ніж Кожна станина також оснащена механізмом настроювання бокового зазору поміж ножами, який складається з приводного штурвала, встановленого на одній осі з черв'яком, що входить у зачеплення з черв'ячним колесом, закріпленим у станині, і контактуючим своєю внутрішньою поверхнею з гвинтовою поверхнею втулки, насадженої на верхній приводний вал, що несе кромкообрізний ніж Робота ножиців здійснюється наступним чином У залежності від ширини штаби встановлю механізмом настроювання бокового зазору верхнього кромкокришильного ножа відносно нижнього кромкокришильного ножа, які відрізняються тим, що кожен із приводів механізму настроювання бокового зазору верхнього кромкокришильного ножа відносно нижнього кромкокришильного ножа виконано електромеханічним і зчленовано зі згаданим механізмом настроювання бокового зазору карданними валами, при цьому у верхній частині кожної зі станин виконана площинка для розміщення приводу механізму настроювання бокового зазору, а усередині кожної станини виконані пази для вільного розміщення карданних валів ють відстань поміж верхніми кромкообрізними ножами, переміщуючи станини ножиців і закріплюючи їх у потрібному положенні У залежності від товщини штаби, що обрізають, встановлюють боковий зазор поміж ножами, для цього вручну обертають штурвал механізму настроювання і через черв'ячну передачу і гвинтову пару переміщують у горизонтальній площині верхній вал з ножем, до досягнення необхідного бокового зазору поміж верхнім і нижнім ножем, аналогічно настроюють і протилежну пару ножів Після чого прокатана в стані штаба транспортними механізмами задається в зону різання, здійснюється обрізка з двох боків подовжніх кромок верхніми і нижніми ножами, при цьому обрізь одночасно подрібнюється кромкокрошильними ножами і відводиться проводками до збирального транспортного пристрою До недоліків описаних ножиців варто віднести низьку продуктивність, обумовлену ручним настроюванням механізму бокового зазору поміж ножами, і складність конструкції комбінованих ножиців, обумовлену складністю механізму настроювання бокового зазору, до складу якого входять черв'ячне з'єднання, з'єднання гвинт-гайка, що здійснює горизонтальне переміщення трьохопорного вала з ножем ВІДОМІ також ІНШІ НОЖИЦІ, конструктивно більш близькі до рішення, що заявляється, і прийняті у якості прототипу, по кресленню НКМЗ 9-5761СБ О 00 со ю 57380 ножиці рухливі, лист 1,3 Ножиці складаються з правої і лівої станини, встановлених з можливістю зміни відстані поміж ними, пари приводних кромкообрізних ножів і пари приводних кромкокришильних ножів, встановлених у кожній зі станин У ножовому столі нерухомо встановлені нижні кромкообрізні і нижні кромкокрошильні ножі, а в правій і ЛІВІЙ станинах розміщені приводні верхні кромкообрізні і кромкокрошильні ножі У кожній зі станин розміщений механізм настроювання бокового зазору кромкокрошильних ножів і механізм настроювання бокового зазору кромкообрізних ножів При цьому верхній кромкокрошильний ніж закріплений у супорті, зчленованому із шатуном, вільний кінець якого розташований на эксцентриковому валу 3 обох сторін від шатуна розташовано по двоплечому коромислу Кожен кінець коромисла з'єднаний з рухливим клином Згадані клини контактують з ВІДПОВІДНИМИ клиновими поверхнями, прикріпленими до станини Крім того, коромисло одним своїм плечем з'єднано з тягою, що має гвинтову ділянку, яка контактує з гайкою, закріпленою в станині Вільний кінець тяги закінчується захватним елементом для гайкового ключа Робота ножиців здійснюється наступним чином Холоднокатана сталева штаба після виходу з прокатного стану потрапляє до тягнучих роликів Датчик тягнучих роликів подає сигнал у систему керування для увімкнення привода настроювання бокового зазору кромкообрізних ножів праворуч і ліворуч для встановлення необхідного бокового зазору поміж кромкообрізними ножами, а боковий зазор поміж кромкокришильними ножами встановлюється приводом його настроювання від повороту тяги вручну При обертанні тяги гайковим ключем и обертальний рух за допомогою шарніра з передачею гвинт - гайка обертає коромисло, навколо його осі шарнірного кріплення При цьому переміщуються клини, шарнірне зв'язані з коромислом, зрушуючи супорт із верхнім ножем від чи до нижнього ножа в залежності від напрямку обертання тяги до досягнення необхідного бокового зазору поміж ножами Після встановлення бокових зазорів поміж ножами тягнучі ролики подають штабу в зону кромкообрізних ножів, де здійснюють обрізку обох подовжніх кромок і подрібнення обрізі кромкокрошильними ножами, потім переміщують штабу ще на крок і знову роблять черговий різ Аналогічно наетроюється і друга пара кромкокроШИЛЬНИХ НОЖІВ У порівнянні з аналогом у прототипі декілька спрощена конструкція ножиців за рахунок спрощення механізму настроювання бокового зазору поміж кромкокрошильними ножами (відсутнє черв'ячне зачеплення) Однак, продуктивність ножиців залишається незадовільною через утрати часу на ручне настроювання привода механізму бокового зазору кромкокрошильних ножів Таким чином, недоліком прототипу є незадовільна продуктивність ножиців через ручний привод механізму настроювання механізму бокового зазору кромкокрошильних ножів До основи винаходу поставлена задача підвищення продуктивності ножиців здвоєних кромкообрізних Задача підвищення продуктивності ножиців здвоєних кромкообрізних вирішена за рахунок технічного результату, що полягає в скороченні часу настроювання механізму бокового зазору кромкокрошильних ножів Для досягнення зазначеного технічного результату в ножицях здвоєних кромкообрізних, що містять праву і ліву станини, у кожній з яких розміщені приводні кромкообрізні ножі і пара кромкокрошильних ножів, верхній з яких зчленований із приводним механізмом настроювання бокового зазору верхнього кромкокрошильного ножа відносно нижнього кромкокрошильного ножа, ВІДПОВІДНО з винаходом кожен із приводів механізму настроювання бокового зазору верхнього кромкокришильного ножа відносно нижнього кромкокришильного ножа виконаний електромеханічним і зчленований зі згаданим механізмом настроювання бокового зазору карданними валами, при цьому у верхній частині кожної зі станин виконана площинка для розміщення привода механізму настроювання бокового зазору, а усередині кожної станини виконані пази для вільного розміщення карданних валів В результаті порівняльного аналізу пропонованого технічного рішення і прототипу виявлено, що вони мають загальні ознаки праву і ліву станини, пари приводних кромкообрізних і пари кромкокришильних ножів, встановлених в станинах, зв'язок кожного з верхніх кромкокришильних ножів із приводним механізмом настроювання бокового зазору поміж верхнім і нижнім кромкокришильними ножами, і ВІДМІННІ ознаки виконання привода механізму бокового зазору поміж кромкокришильними ножами електромеханічним, зчленування привода з механізмом настроювання бокового зазору поміж кромкокришильними ножами карданними валами, виконання в кожній зі станин площинки у верхній и частині для розміщення привода механізму настроювання бокового зазору, виконання усередині кожної станини пазів для вільного розміщення карданних валів Завдяки виконанню привода механізму настроювання бокового зазору поміж кромкокришильними ножами електромеханічним , розміщеним на площинці, виконаній у верхній частині кожної зі станин, і зв'язку згаданого привода з кожним з механізмів настроювання бокового зазору карданними валами, розміщеними у виконаних усередині станин порожнинах, стало можливим настроювати боковий зазор поміж кромкокришильними ножами за більш короткий проміжок часу, що дозволяє скоротити час підготовки машини до роботи, а значить, - підвищує продуктивність ножиців здвоєних кромкообрізних Рішення, що заявляється, не відомо з рівня техніки, тому воно є новим Рішення, що заявляється, має винахідницький рівень, тому що пропонована конструкція ножиців для фахівця наявне не випливає з рівня техніки Рішення, що заявляється, промислове застосоване і виготовлення його в умовах і на устаткуванні НКМЗ можливо Розроблено робочий проект 57380 для ТЛС - 5000 ЛПЦ - 3 ОАО «Северсталь» Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне на фіг 1 - загальний вид ножиців здвоєних кромкообрізних, на фіг 2 - розріз А - А по фіг 1, на фіг 3 - розріз Б - Б по фіг 1 Ножиці ЗДВОЄНІ кромкообрізні складаються з наступних головних вузлів станини лівої 1, станини правої 2, механізму переміщення станини правої 3, тягнучих роликів 4 Станина права 2 відрізняється від станини лівої 1 тим, що конструктивно виконана дзеркально з можливістю переміщення по напрямним механізму переміщення З У кожну зі станин 1 і 2 входять механізм різання 5 для обрізки подовжніх кромок розкату, механізм поділу 6 відрізаної кромки на мірні шматки, механізм регулювання бокового зазору поміж кромкокришильними ножами 7 Кожен з механізмів регулювання бокового зазору поміж кромкокришильними ножами 7 складається з двох коромисел 8, консольне закріплених своїми осями в станині і розташованих по обох сторін від механізму поділу 6 скрапу, чотирьох клинів 9, що спираються на ВІДПОВІДНІ КЛИНОВІ поверхні станини, і які є напрямними для супорта 10 механізму поділу 6 відрізаної крайки, карданних валів 1 1 , що з'єднують коромисла 8 з електромеханічним приводом 12 Карданні вали 11 з'єднані з коромислами 8 тягами 13 через з'єднання гвинт - гайка 14, а тяги 13 зв'язані шарнірне зі станиною, при цьому клини 9 шарнірне зчленовані стрижнями 15 з коромислом 8 Працюють ножиці наступним чином Перед початком роботи в залежності від ширини розкату, що підлягає обрізанню, переміщують станину 2 по напрямним механізму переміщення З відносно станини 1 і встановлюють на необхідний розмір При задачі розкату в тягнучі ролики 4 датчик, що вимірює товщину розкату, видає сигнал у систему керування ножицями на включення привода 12 механізму регулювання бокового зазору поміж кромкокришильними ножами 7 Привод 12 приводить в обертання карданні вали 1 1 , і через передачу гвинт - гайка 14 приводиться в обертання коромисло 8 навколо своєї осі, при цьому переміщаються клини 9 за допомогою стрижнів 15 При переміщенні клинів переміщається супорт 10 з верхнім кромкокришильним ножем 7 відносно нижнього кромкокришильного ножа 7 Таким чином встановлюють необхідний боковий зазор поміж кромкокришильними ножами 7 Після розміщення розкату в зоні різання подається команда на включення механізму різання 5 і здійснюється обрізка подовжніх кромок розкату Після чого кромкокришильні ножі 7 механізму поділу 6 подрібнюють обрізану подовжню кромку, що відводиться з зони ножиців Далі розкат переміщують на наступний крок і подальші операції повторюються аналогічно описаному вище З усього вищевикладеного видно, що виконання ножиців з розміщеними на площинках станин електромеханічними приводами механізмів настроювання бокових зазорів кромкокришильних ножів, зчленованими зі згаданими механізмами карданними валами, розташованими в пазах станин, стало можливим виконувати настроювання зазорів поміж кромкокришильними ножами за більш короткий проміжок часу, що підвищує продуктивність ножиців здвоєних кромкообрізних 57380 Б-Б Фіг. З Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
