Комбіновані дискові кромкообрізні ножиці

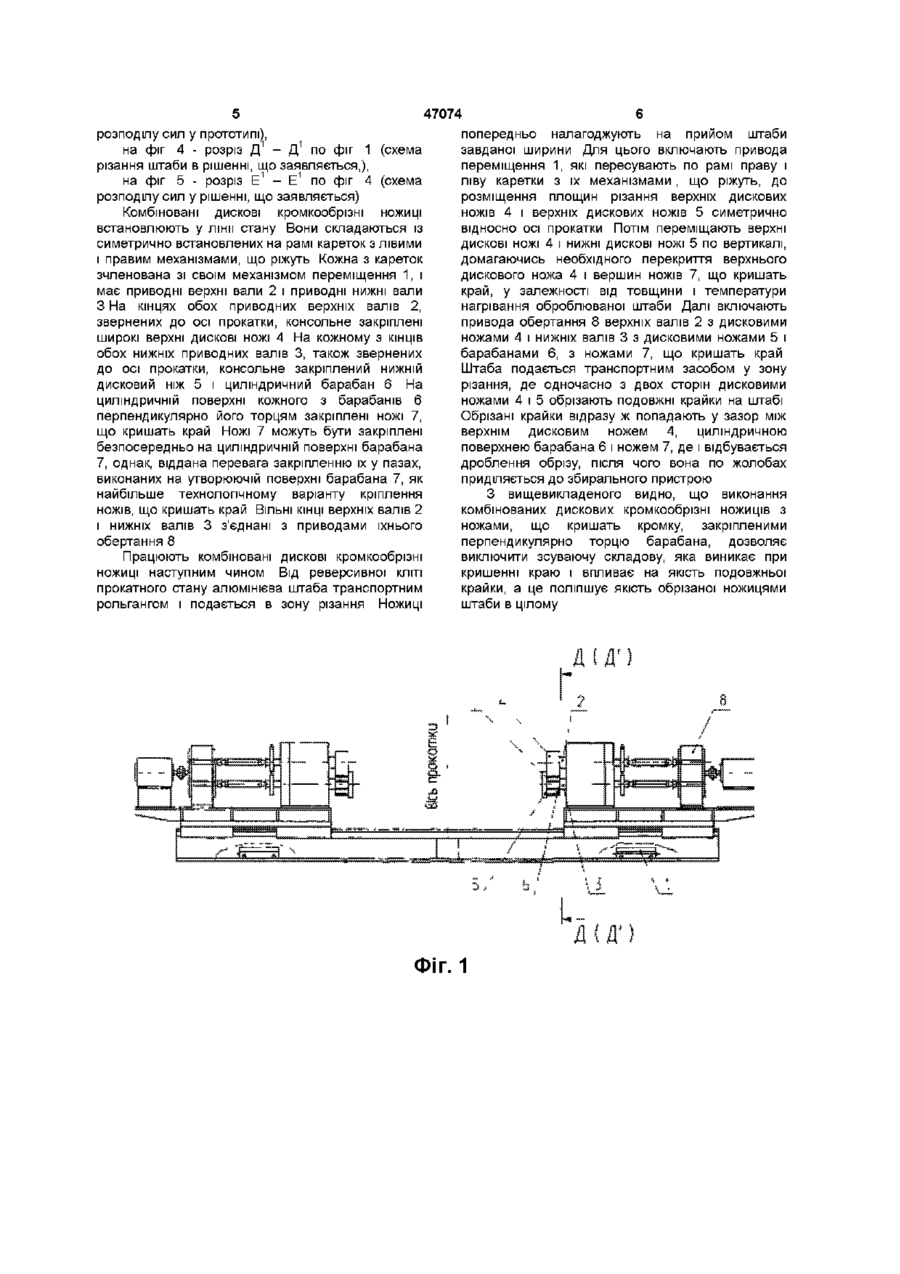

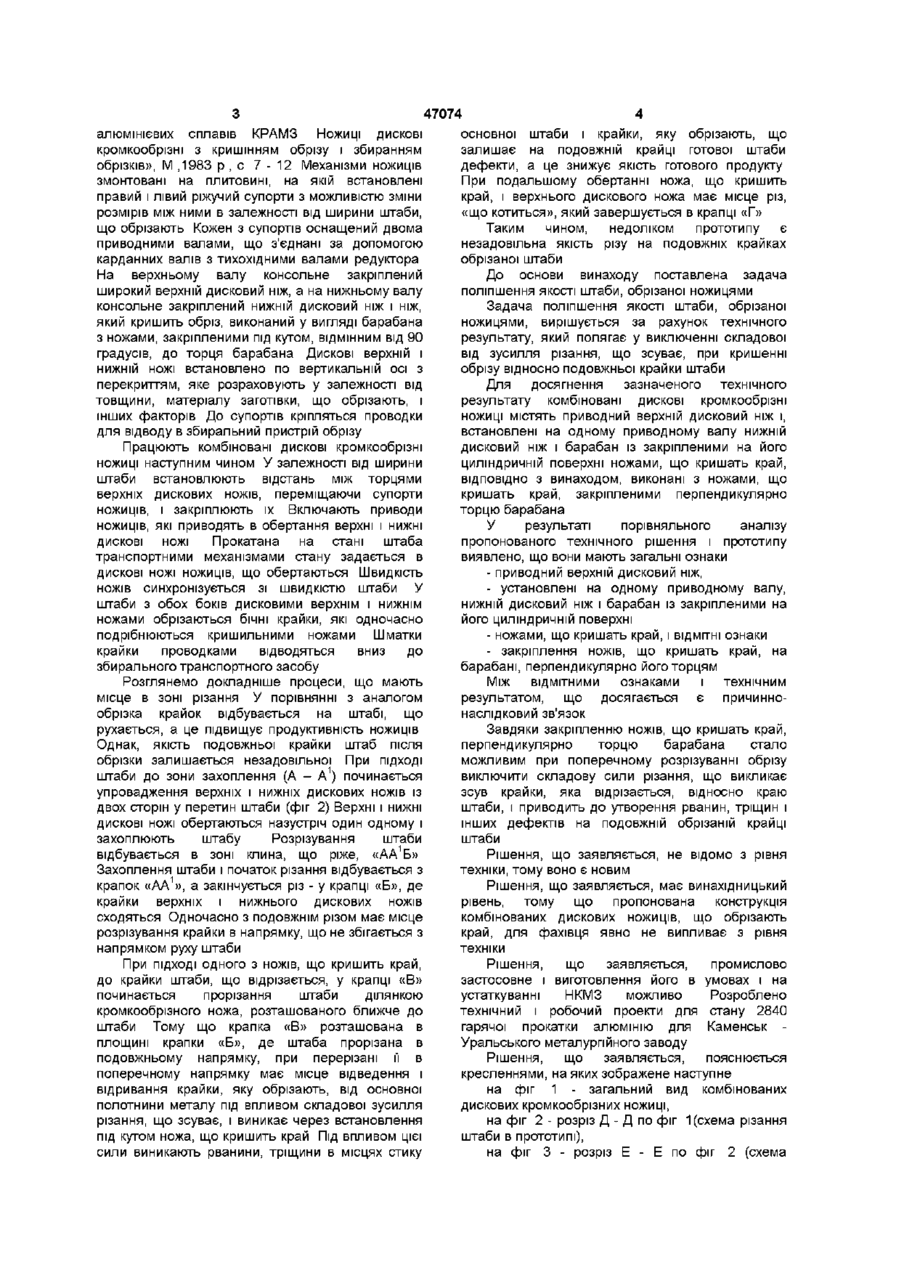

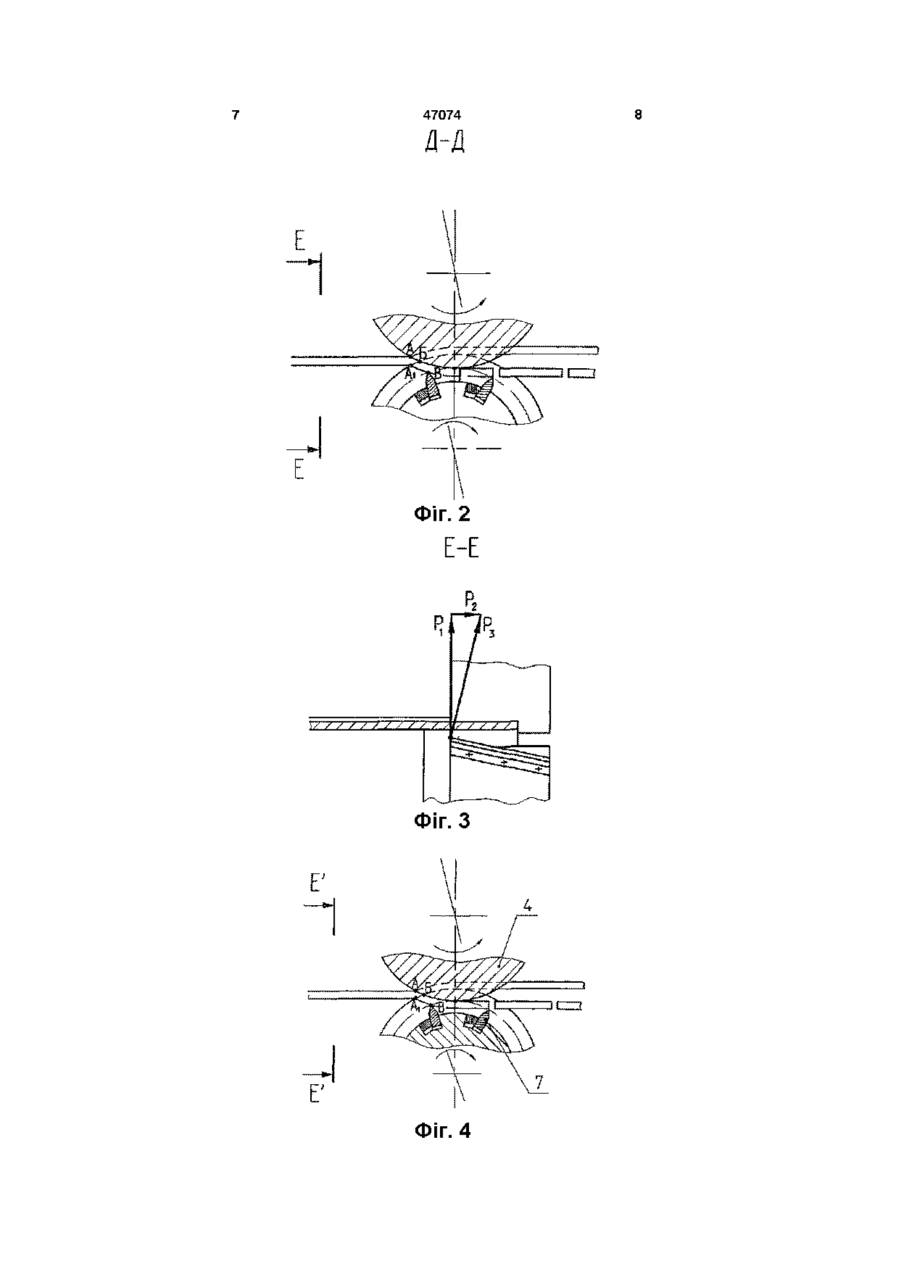

Комбіновані дискові кромкообрізні ножиці містять привідний верхній дисковий ніж і встановлені на одному привідному валу нижній дисковий ніж і барабан із закріпленими на його циліндричній поверхні ножами, які кришать край, які відрізняються тим, що ножі, які кришать край, закріплені перпендикулярно торцям барабана подовжнього різу, що складається з верхнього радіусного ножа і прямого нижнього ножа, і приводного ножа, який кришить край Працюють ножиці в кроковому режимі наступним чином Рухомі ножиці встановлюють у робоче положення в залежності від ширини штабу, що обрізають, переміщаючи станину по напрямним балкам, з наступною їхньою фіксацією Потім тягнучими роликами подається штаба в зону різання, після чого здійснюється обрізка подовжніх крайок штаби з одночасним їхнім поділом ножами поперечного різання, які встановлено за ножами подовжнього різання Після чого тягнучі ролики переміщають штабу на черговий крок для здійснення чергового різу При обрізанні крайок штаби на описаних ножицях не можливо досягти високої продуктивності через кроковий режим роботи ножиців, що приводить до порушення жорстких технологічних циклів на сучасних прокатних станах Крім того, у результаті зносу бочок тягнучих роликів у процесі експлуатації, нерівномірного зношення їхніх підшипникових опор буде мати місце перекіс бочок тягнучих роликів, що спричинить відведення штаби відносно осі ножиців, а це призведе до утворення «сходинок» на подовжній обрізаній крайці готової штаби в місцях стиків сусідніх крокових переміщень штаби Таким чином, недоліками описаних ножиців є низька продуктивність і незадовільна якість подовжньої обрізаної крайки штаби ВІДОМІ також ІНШІ НОЖИЦІ, конструктивно більш близькі до рішення, що заявляється, прийняті у якості прототипу, описані в пояснювальній записці № 669060 ВНІІМЕТмаша «ПНШС - 2000 г п 47074 алюмінієвих сплавів КРАМЗ Ножиці дискові кромкообрізні з кришінням обрізу і збиранням обрізків», М ,1983 р , с 7 - 1 2 Механізми ножиців змонтовані на плитовині, на якій встановлені правий і лівий ріжучий супорти з можливістю зміни розмірів між ними в залежності від ширини штаби, що обрізають Кожен з супортів оснащений двома приводними валами, що з'єднані за допомогою карданних валів з тихохідними валами редуктора На верхньому валу консольне закріплений широкий верхній дисковий ніж, а на нижньому валу консольне закріплений нижній дисковий ніж і ніж, який кришить обріз, виконаний у вигляді барабана з ножами, закріпленими під кутом, ВІДМІННИМ ВІД 90 градусів, до торця барабана Дискові верхній і нижній ножі встановлено по вертикальній осі з перекриттям, яке розраховують у залежності від товщини, матеріалу заготівки, що обрізають, і інших факторів До супортів кріпляться проводки для відводу в збиральний пристрій обрізу Працюють комбіновані дискові кромкообрізні ножиці наступним чином У залежності від ширини штаби встановлюють відстань між торцями верхніх дискових ножів, переміщаючи супорти ножиців, і закріплюють їх Включають приводи ножиців, які приводять в обертання верхні і нижні дискові ножі Прокатана на стані штаба транспортними механізмами стану задається в дискові ножі ножиців, що обертаються Швидкість НОЖІВ синхронізується зі швидкістю штаби У штаби з обох боків дисковими верхнім і нижнім ножами обрізаються бічні крайки, які одночасно подрібнюються кришильними ножами Шматки крайки проводками відводяться вниз до збирального транспортного засобу Розглянемо докладніше процеси, що мають місце в зоні різання У порівнянні з аналогом обрізка крайок відбувається на штабі, що рухається, а це підвищує продуктивність ножиців Однак, якість подовжньої крайки штаб після обрізки залишається незадовільної При ПІДХОДІ штаби до зони захоплення (А - А1) починається упровадження верхніх і нижніх дискових ножів із двох сторін у перетин штаби (фіг 2) Верхні і нижні дискові ножі обертаються назустріч один одному і захоплюють штабу Розрізування штаби відбувається в зоні клина, що ріже, «АА1Б» Захоплення штаби і початок різання відбувається з крапок «АА1», а закінчується різ - у крапці «Б», де крайки верхніх і нижнього дискових ножів сходяться Одночасно з подовжнім різом має місце розрізування крайки в напрямку, що не збігається з напрямком руху штаби При ПІДХОДІ одного з ножів, що кришить край, до крайки штаби, що відрізається, у крапці «В» починається прорізання штаби ділянкою кромкообрізного ножа, розташованого ближче до штаби Тому що крапка «В» розташована в площині крапки «Б», де штаба прорізана в подовжньому напрямку, при перерізані її в поперечному напрямку має місце відведення і відривання крайки, яку обрізають, від основної полотнини металу під впливом складової зусилля різання, що зсуває, і виникає через встановлення під кутом ножа, що кришить край Під впливом цієї сили виникають рванини, тріщини в місцях стику основної штаби і крайки, яку обрізають, що залишає на подовжній крайці готової штаби дефекти, а це знижує якість готового продукту При подальшому обертанні ножа, що кришить край, і верхнього дискового ножа має місце різ, «що котиться», який завершується в крапці «Г» Таким чином, недоліком прототипу є незадовільна якість різу на подовжніх крайках обрізаної штаби До основи винаходу поставлена задача поліпшення якості штаби, обрізаної ножицями Задача поліпшення якості штаби, обрізаної ножицями, вирішується за рахунок технічного результату, який полягає у виключенні складової від зусилля різання, що зсуває, при кришенні обрізу відносно подовжньої крайки штаби Для досягнення зазначеного технічного результату комбіновані дискові кромкообрізні ножиці містять приводний верхній дисковий ніж і, встановлені на одному приводному валу нижній дисковий ніж і барабан із закріпленими на його циліндричній поверхні ножами, що кришать край, ВІДПОВІДНО з винаходом, виконані з ножами, що кришать край, закріпленими перпендикулярно торцю барабана У результаті порівняльного аналізу пропонованого технічного рішення і прототипу виявлено, що вони мають загальні ознаки - приводний верхній дисковий ніж, - установлені на одному приводному валу, нижній дисковий ніж і барабан із закріпленими на його циліндричній поверхні - ножами, що кришать край, і ВІДМІТНІ ознаки - закріплення ножів, що кришать край, на барабані, перпендикулярно його торцям Між ВІДМІТНИМИ ознаками і технічним результатом, що досягається є причиннонаслідковий зв'язок Завдяки закріпленню ножів, що кришать край, перпендикулярно торцю барабана стало можливим при поперечному розрізуванні обрізу виключити складову сили різання, що викликає зсув крайки, яка відрізається, відносно краю штаби, і приводить до утворення рванин, тріщин і інших дефектів на подовжній обрізаній крайці штаби Рішення, що заявляється, не відомо з рівня техніки, тому воно є новим Рішення, що заявляється, має винахідницький рівень, тому що пропонована конструкція комбінованих дискових ножиців, що обрізають край, для фахівця явно не випливає з рівня техніки Рішення, що заявляється, промислово застосовне і виготовлення його в умовах і на устаткуванні НКМЗ можливо Розроблено технічний і робочий проекти для стану 2840 гарячої прокатки алюмінію для Каменськ Уральського металургійного заводу Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне на фіг 1 - загальний вид комбінованих дискових кромкообрізних ножиці, на фіг 2 - розріз Д - Д по фіг 1 (схема різання штаби в прототипі), на фіг 3 - розріз Е - Е по фіг 2 (схема 47074 розподілу сил у прототипі), на фіг 4 - розріз Д 1 - Д 1 по фіг 1 (схема різання штаби в рішенні, що заявляється,), на фіг 5 - розріз Е1 - Е1 по фіг 4 (схема розподілу сил у рішенні, що заявляється) Комбіновані дискові кромкообрізні ножиці встановлюють у лінії стану Вони складаються із симетрично встановлених на рамі кареток з лівими і правим механізмами, що ріжуть Кожна з кареток зчленована зі своїм механізмом переміщення 1, і має приводні верхні вали 2 і приводні нижні вали З На кінцях обох приводних верхніх валів 2, звернених до осі прокатки, консольне закріплені широкі верхні дискові ножі 4 На кожному з КІНЦІВ обох нижніх приводних валів 3, також звернених до осі прокатки, консольне закріплений нижній дисковий ніж 5 і циліндричний барабан 6 На циліндричній поверхні кожного з барабанів 6 перпендикулярно його торцям закріплені ножі 7, що кришать край Ножі 7 можуть бути закріплені безпосередньо на циліндричній поверхні барабана 7, однак, віддана перевага закріпленню їх у пазах, виконаних на утворюючій поверхні барабана 7, як найбільше технологічному варіанту кріплення ножів, що кришать край ВІЛЬНІ КІНЦІ верхніх валів 2 і нижніх валів 3 з'єднані з приводами їхнього обертання 8 Працюють комбіновані дискові кромкообрізні ножиці наступним чином Від реверсивної КЛІТІ прокатного стану алюмінієва штаба транспортним рольгангом і подається в зону різання Ножиці попередньо налагоджують на прийом штаби завданої ширини Для цього включають привода переміщення 1, які пересувають по рамі праву і ліву каретки з їх механізмами , що ріжуть, до розміщення площин різання верхніх дискових ножів 4 і верхніх дискових ножів 5 симетрично відносно осі прокатки Потім переміщають верхні дискові ножі 4 і нижні дискові ножі 5 по вертикалі, домагаючись необхідного перекриття верхнього дискового ножа 4 і вершин ножів 7, що кришать край, у залежності від товщини і температури нагрівання оброблюваної штаби Далі включають привода обертання 8 верхніх валів 2 з дисковими ножами 4 і нижніх валів 3 з дисковими ножами 5 і барабанами 6, з ножами 7, що кришать край Штаба подається транспортним засобом у зону різання, де одночасно з двох сторін дисковими ножами 4 і 5 обрізають подовжні крайки на штабі Обрізані крайки відразу ж попадають у зазор між верхнім дисковим ножем 4, циліндричною поверхнею барабана 6 і ножем 7, де і відбувається дроблення обрізу, після чого вона по жолобах приділяється до збирального пристрою З вищевикладеного видно, що виконання комбінованих дискових кромкообрізні ножиців з ножами, що кришать кромку, закріпленими перпендикулярно торцю барабана, дозволяє виключити зсуваючу складову, яка виникає при кришенні краю і впливає на якість подовжньої крайки, а це поліпшує якість обрізаної ножицями штаби в цілому ФІГ. 1 47074 Л-Л д д \ Фіг. 2 Е-F Фіг. З Е' Фіг. 4 47074 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
