Камера збірна одностороннього обслуговування типу ксо-393-29
Формула / Реферат
Камера збірна одностороннього обслуговування, що містить сполучені між собою збірні шини, вимикач навантаження, шини навантаження і заземлювач шин навантаження, яка відрізняється тим, що вона додатково містить секційний роз'єднувач і заземлювач збірних шин, при цьому рухомі контакти роз'єднувача розміщені справа від розриву.
Текст

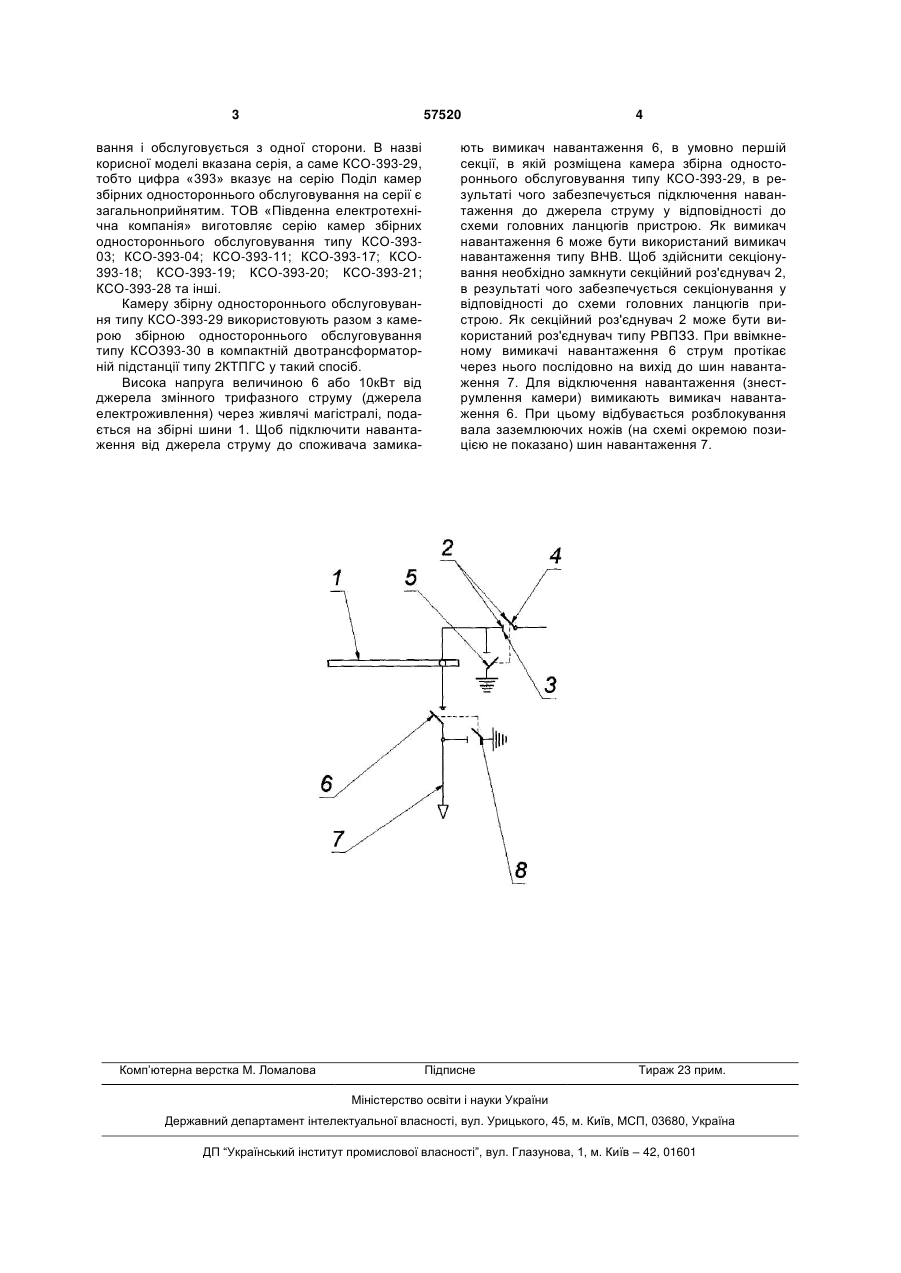

Камера збірна одностороннього обслуговування, що містить сполучені між собою збірні ши 3 57520 вання і обслуговується з одної сторони. В назві корисної моделі вказана серія, а саме КСО-393-29, тобто цифра «393» вказує на серію Поділ камер збірних одностороннього обслуговування на серії є загальноприйнятим. ТОВ «Південна електротехнічна компанія» виготовляє серію камер збірних одностороннього обслуговування типу КСО-39303; КСО-393-04; КСО-393-11; КСО-393-17; КСО393-18; КСО-393-19; КСО-393-20; КСО-393-21; КСО-393-28 та інші. Камеру збірну одностороннього обслуговування типу КСО-393-29 використовують разом з камерою збірною одностороннього обслуговування типу КСО393-30 в компактній двотрансформаторній підстанції типу 2КТПГС у такий спосіб. Висока напруга величиною 6 або 10кВт від джерела змінного трифазного струму (джерела електроживлення) через живлячі магістралі, подається на збірні шини 1. Щоб підключити навантаження від джерела струму до споживача замика Комп’ютерна верстка М. Ломалова 4 ють вимикач навантаження 6, в умовно першій секції, в якій розміщена камера збірна одностороннього обслуговування типу КСО-393-29, в результаті чого забезпечується підключення навантаження до джерела струму у відповідності до схеми головних ланцюгів пристрою. Як вимикач навантаження 6 може бути використаний вимикач навантаження типу ВНВ. Щоб здійснити секціонування необхідно замкнути секційний роз'єднувач 2, в результаті чого забезпечується секціонування у відповідності до схеми головних ланцюгів пристрою. Як секційний роз'єднувач 2 може бути використаний роз'єднувач типу РВПЗЗ. При ввімкненому вимикачі навантаження 6 струм протікає через нього послідовно на вихід до шин навантаження 7. Для відключення навантаження (знеструмлення камери) вимикають вимикач навантаження 6. При цьому відбувається розблокування вала заземлюючих ножів (на схемі окремою позицією не показано) шин навантаження 7. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSwitchgear of unilateral maintanance kso-393-29
Автори англійськоюRubinstein Leonid Petrovych
Назва патенту російськоюKamepa сборная одностороннего обслуживания типа kco-393-29
Автори російськоюРубинштейн Леонид Петрович
МПК / Мітки
МПК: H02B 11/00
Мітки: збірна, ксо-393-29, камера, типу, одностороннього, обслуговування
