Захисний костюм

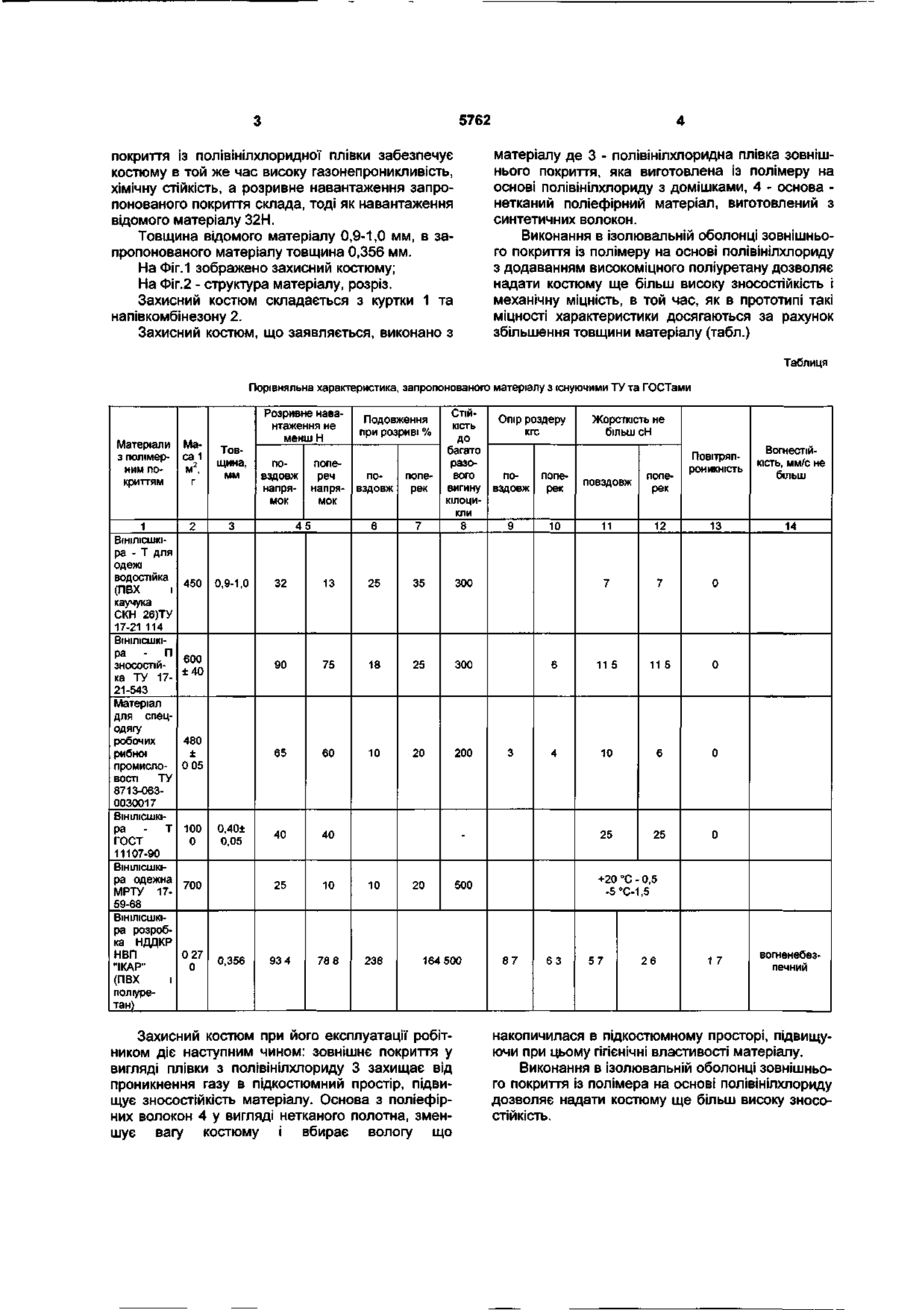

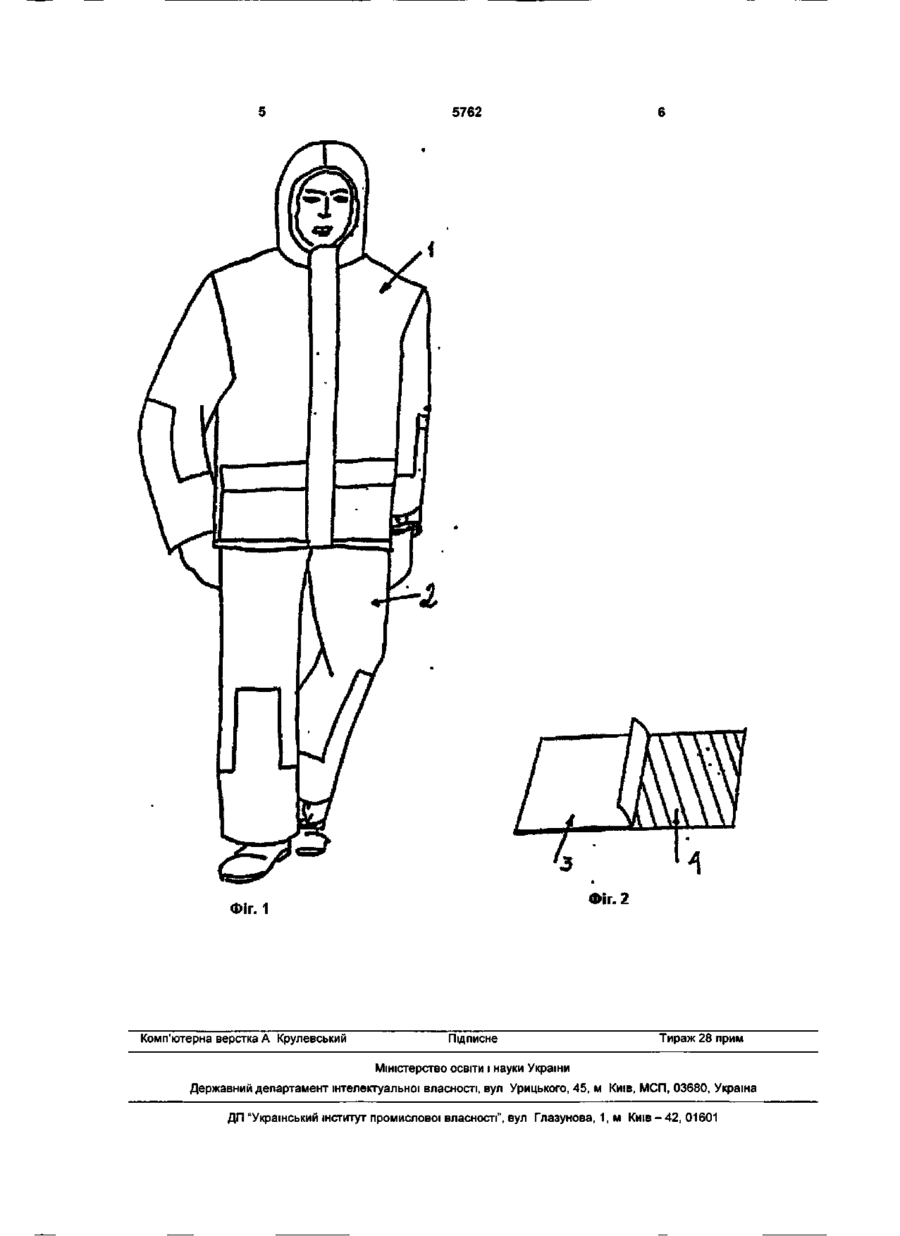

Захисний костюм, що містить ізолюючу обо лонку, яка складається з основи із поліефірних волокон з зовнішнім полімерним покриттям у вигляді плівки, який відрізняється тим, що як основу використовують нетканий матеріал, при цьому плівка зовнішнього покриття виконана з полівінілхлориду. Корисна модель відноситься до засобів індивідуального захисту людини при виконанні робіт в умовах нафтопереробних підприємств, а також в умовах прямої дії (обливу) рідких речовин. Відомий костюм для захисту від продуктів нафтової переробки, який містить ізолюючу оболонку, що складається з тканої основи: саржі арт.4315 і полівінілхлоридного покриття. Товщина - 1,0 мм., вага 1 м 2 - 700 г., розроблено у ВНІІПК (МРТУ 1759-68). Відомий костюм має велику вагу і товщину, зовнішня оболонка, крім того, недостатньо герметичний, що знижує його захисні властивості і строк служби виробу. Відомий захисний одяг [патент США №4816330, кл. В32В 27/08, 1989], що вироблено з матеріалу, який містить шар нетканого матеріалу, з прикріпленою з однієї або обох сторін політетрафторетиленовою плівкою. Матеріал, з якого вироблений відомий одяг, має низьку термостійкість, оскільки політетрафторетиленова плівка має низьку зносостійкість та невисоку міцність. Відомий також захисний костюм (ТУ 17-21114), що містить ізолюючу оболонку, яка складається з основи у вигляді тканини з поліефірних волокон, ззовні покриту сумішшю полівінілхлориду і каучуку. Матеріал оболонки, з якого виготовлено відомий захисний костюм має високу газонепроникливість: стійкий до дії продуктів нафтової переробки, зносостійкий. Але захисний одяг, що виготовлено з відомої оболонки дуже важкий, оскільки каучуки мають високу щільність. Крім того, для надання матеріалу оболонки, щільнісних характеристик і вище перелічених властивостей, на тканинну основу із поліамідних волокон накочують товсті шари каучуків і ПВХ, що значно збільшує вагу костюму і створює несприятливі умови при носінні. Відомий також захисний костюм [патент Украї на №20690 клас A62D 5/00; А62В 17/00 27.09.98.Бюл.№1], що заявляється, який має ізолюючу оболонку, яка складається з основи із поліефірних волокон з зовнішнім полімерним покриттям у вигляді плівки. Але захисний одяг, що виготовлено з відомої оболонки дуже важкий, оскільки має подвійний шар покриття. Крім того, для надання матеріалу оболонки, щільнісних характеристик і вище перелічених властивостей, на тканинну основу із поліефірних волокон накочують товсті шари поліамідної плівки і полімеру на основі поліуретану, що значно збільшує вагу костюму і створює несприятливі умови при носінні. В основу корисної моделі покладено завдання удосконалення захисного костюму, в якому, шляхом зміни структури матеріалу та зовнішнього покриття забезпечується створення більш легкого за вагою захисного одягу, але який має високу газонепроникливість, стійкість до дії продуктів нафтової переробки і зносостійкість. Поставлена задача вирішується тим, що в захисному костюмі, який містить ізолюючу оболонку, яка складається з основи із поліефірних волокон з зовнішнім полімерним покриттям у вигляді плівки, згідно з корисною моделлю як основу використовують нетканий матеріал, при цьому плівка виконана з полівінілхлориду. Зміна структури матеріалу дозволяє забезпечити костюму низьку вагу, виконання зовнішнього покриття із тонкої полівінілхлоридної плівки приводить до значного полегшення матеріалу ізолюючої оболонки, що створює сприятливі умови носіння під час його експлуатації, а також забезпечує високу газонепроникливість, хімічну стійкість. Вага матеріалу оболонки відомого костюму складає 450 г/м2, тоді як вага матеріалу оболонки запропонованого костюму - 270 г/м2. Полімерне CM to ю 5762 матеріалу де 3 - полівінілхлоридна плівка зовнішнього покриття, яка виготовлена із полімеру на основі полівінілхлориду з домішками, 4 - основа нетканий поліефірний матеріал, виготовлений з синтетичних волокон. Виконання в ізолювальній оболонці зовнішнього покриття із полімеру на основі полівінілхлориду з додаванням високоміцного поліуретану дозволяє надати костюму ще більш високу зносостійкість і механічну міцність, в той час, як в прототипі такі міцності характеристики досягаються за рахунок збільшення товщини матеріалу (табл.) покриття із полівінілхлоридної плівки забезпечує костюму в той же час високу газонепроникливість, хімічну стійкість, а розривне навантаження запропонованого покриття склада, тоді як навантаження відомого матеріалу 32Н. Товщина відомого матеріалу 0,9-1,0 мм, в запропонованого матеріалу товщина 0,356 мм. На Фіг.1 зображено захисний костюму; На Фіг.2 - структура матеріалу, розріз. Захисний костюм складається з куртки 1 та напівкомбінезону 2. Захисний костюм, що заявляється, виконано з Таблиця Порівняльна характеристика, запропонованого матеріалу з існуючими ТУ та ГОСТами Матеріали з полімерним покриттям 1 Маса 1 м2, г Розривне навантаження не менш Н Товщина, мм 2 0,9-1,0 попереч напрямок повздовж поперек СТІЙКІСТЬ ДО багато разового вигину Опір роздеру кгс Жорсткість не більш сН Повітряпроникність Вогнестійкість, мм/с не більш 14 повздовж поперек повздовж поперек 9 10 11 12 13 7 7 0 6 11 5 11 5 0 4 10 6 0 25 25 0 КІЛОЦИ 6 45 3 450 повздовж напрямок Подовження при розриві % 7 кли 8 ВіНІЛІСШКІ ра - Т для одежі водостійка (ПВХ і каучука СКН 26)ТУ 17-21 114 32 13 25 35 300 600 ±40 90 75 18 25 300 480 ± 0 05 65 60 10 20 200 40 40 25 10 10 93 4 78 8 238 ВІНІЛІСШКІ ра П зносостійка ТУ 1721-543 Матеріал для спецодягу робочих рибної промисловості ТУ 8713-0630030017 3 ВІНІЛІСШКІ ра Т ГОСТ 11107-90 100 0 0,40± 0,05 ВІНІЛІСШКІ ра одежна 700 МРТУ 1759-68 20 +20 °С - 0,5 -5°С-1,5 500 ВІНІЛІСШКІ ра розробка НДДКР НВП 0 27 "ІКАР" 0 (ПВХ і поліуретан) 0,356 164 500 Захисний костюм при його експлуатації робітником діє наступним чином: зовнішнє покриття у вигляді плівки з полівінілхлориду 3 захищає від проникнення газу в підкостюмний простір, підвищує зносостійкість матеріалу. Основа з поліефірних волокон 4 у вигляді нетканого полотна, зменшує вагу костюму і вбирає вологу що 87 63 57 26 17 вогненебезпечний накопичилася в підкостюмному просторі, підвищуючи при цьому гігієнічні властивості матеріалу. Виконання в ізолювальній оболонці зовнішнього покриття із полімера на основі полівінілхлориду дозволяє надати костюму ще більш високу зносостійкість. 5762 Фіг. 2 Фіг. 1 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
