Охолоджуваний ролик

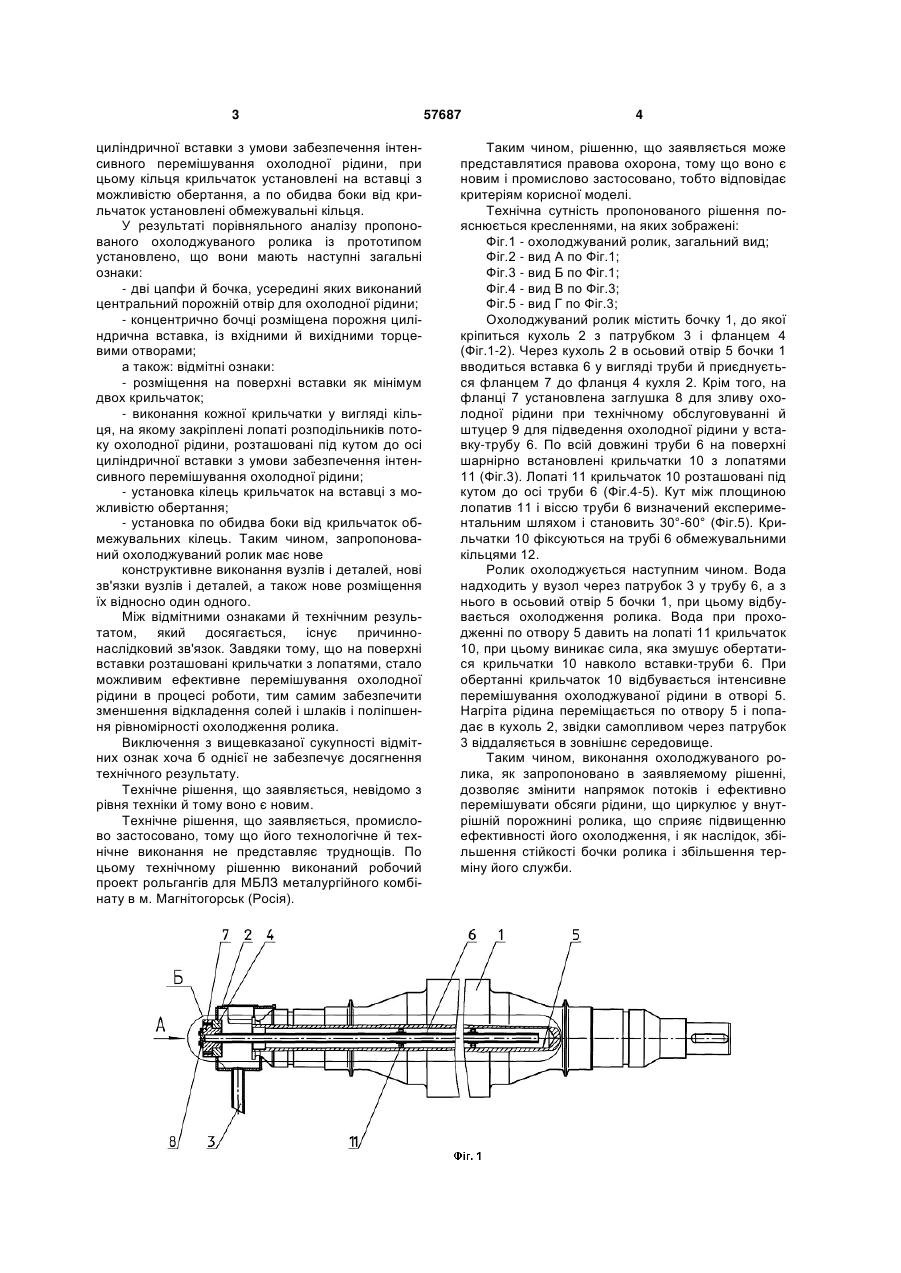

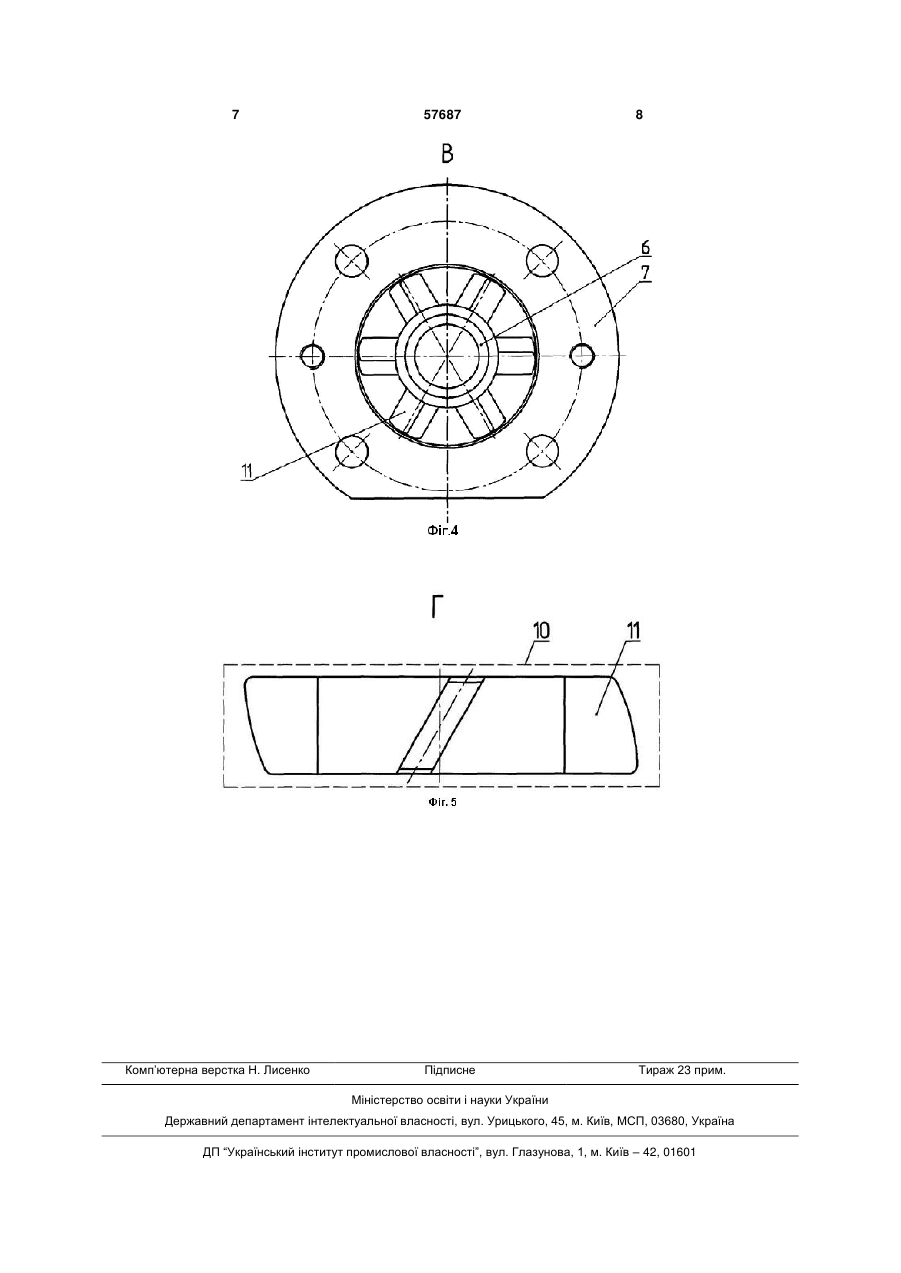

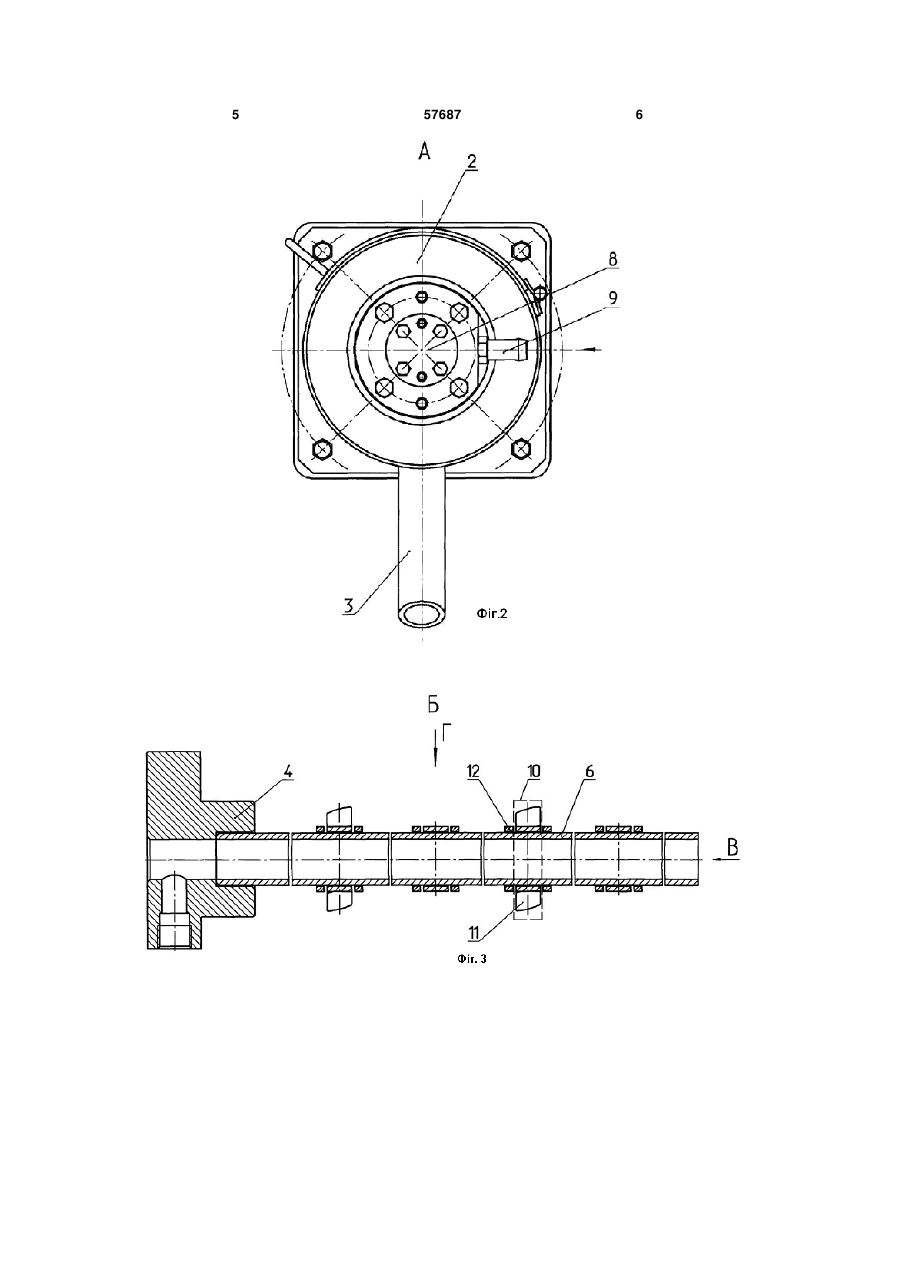

Охолоджуваний ролик, що складається із двох цапф і бочки, усередині яких виконаний центральний порожнистий отвір для охолоджувального се 3 циліндричної вставки з умови забезпечення інтенсивного перемішування охолодної рідини, при цьому кільця крильчаток установлені на вставці з можливістю обертання, а по обидва боки від крильчаток установлені обмежувальні кільця. У результаті порівняльного аналізу пропонованого охолоджуваного ролика із прототипом установлено, що вони мають наступні загальні ознаки: - дві цапфи й бочка, усередині яких виконаний центральний порожній отвір для охолодної рідини; - концентрично бочці розміщена порожня циліндрична вставка, із вхідними й вихідними торцевими отворами; а також: відмітні ознаки: - розміщення на поверхні вставки як мінімум двох крильчаток; - виконання кожної крильчатки у вигляді кільця, на якому закріплені лопаті розподільників потоку охолодної рідини, розташовані під кутом до осі циліндричної вставки з умови забезпечення інтенсивного перемішування охолодної рідини; - установка кілець крильчаток на вставці з можливістю обертання; - установка по обидва боки від крильчаток обмежувальних кілець. Таким чином, запропонований охолоджуваний ролик має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що на поверхні вставки розташовані крильчатки з лопатями, стало можливим ефективне перемішування охолодної рідини в процесі роботи, тим самим забезпечити зменшення відкладення солей і шлаків і поліпшення рівномірності охолодження ролика. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, невідомо з рівня техніки й тому воно є новим. Технічне рішення, що заявляється, промислово застосовано, тому що його технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний робочий проект рольгангів для МБЛЗ металургійного комбінату в м. Магнітогорськ (Росія). 57687 4 Таким чином, рішенню, що заявляється може представлятися правова охорона, тому що воно є новим і промислово застосовано, тобто відповідає критеріям корисної моделі. Технічна сутність пропонованого рішення пояснюється кресленнями, на яких зображені: Фіг.1 - охолоджуваний ролик, загальний вид; Фіг.2 - вид А по Фіг.1; Фіг.3 - вид Б по Фіг.1; Фіг.4 - вид В по Фіг.3; Фіг.5 - вид Г по Фіг.3; Охолоджуваний ролик містить бочку 1, до якої кріпиться кухоль 2 з патрубком 3 і фланцем 4 (Фіг.1-2). Через кухоль 2 в осьовий отвір 5 бочки 1 вводиться вставка 6 у вигляді труби й приєднується фланцем 7 до фланця 4 кухля 2. Крім того, на фланці 7 установлена заглушка 8 для зливу охолодної рідини при технічному обслуговуванні й штуцер 9 для підведення охолодної рідини у вставку-трубу 6. По всій довжині труби 6 на поверхні шарнірно встановлені крильчатки 10 з лопатями 11 (Фіг.3). Лопаті 11 крильчаток 10 розташовані під кутом до осі труби 6 (Фіг.4-5). Кут між площиною лопатив 11 і віссю труби 6 визначений експериментальним шляхом і становить 30°-60° (Фіг.5). Крильчатки 10 фіксуються на трубі 6 обмежувальними кільцями 12. Ролик охолоджується наступним чином. Вода надходить у вузол через патрубок 3 у трубу 6, а з нього в осьовий отвір 5 бочки 1, при цьому відбувається охолодження ролика. Вода при проходженні по отвору 5 давить на лопаті 11 крильчаток 10, при цьому виникає сила, яка змушує обертатися крильчатки 10 навколо вставки-труби 6. При обертанні крильчаток 10 відбувається інтенсивне перемішування охолоджуваної рідини в отворі 5. Нагріта рідина переміщається по отвору 5 і попадає в кухоль 2, звідки самопливом через патрубок 3 віддаляється в зовнішнє середовище. Таким чином, виконання охолоджуваного ролика, як запропоновано в заявляемому рішенні, дозволяє змінити напрямок потоків і ефективно перемішувати обсяги рідини, що циркулює у внутрішній порожнині ролика, що сприяє підвищенню ефективності його охолодження, і як наслідок, збільшення стійкості бочки ролика і збільшення терміну його служби. 5 57687 6 7 Комп’ютерна верстка Н. Лиcенко 57687 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
