Пічний ролик

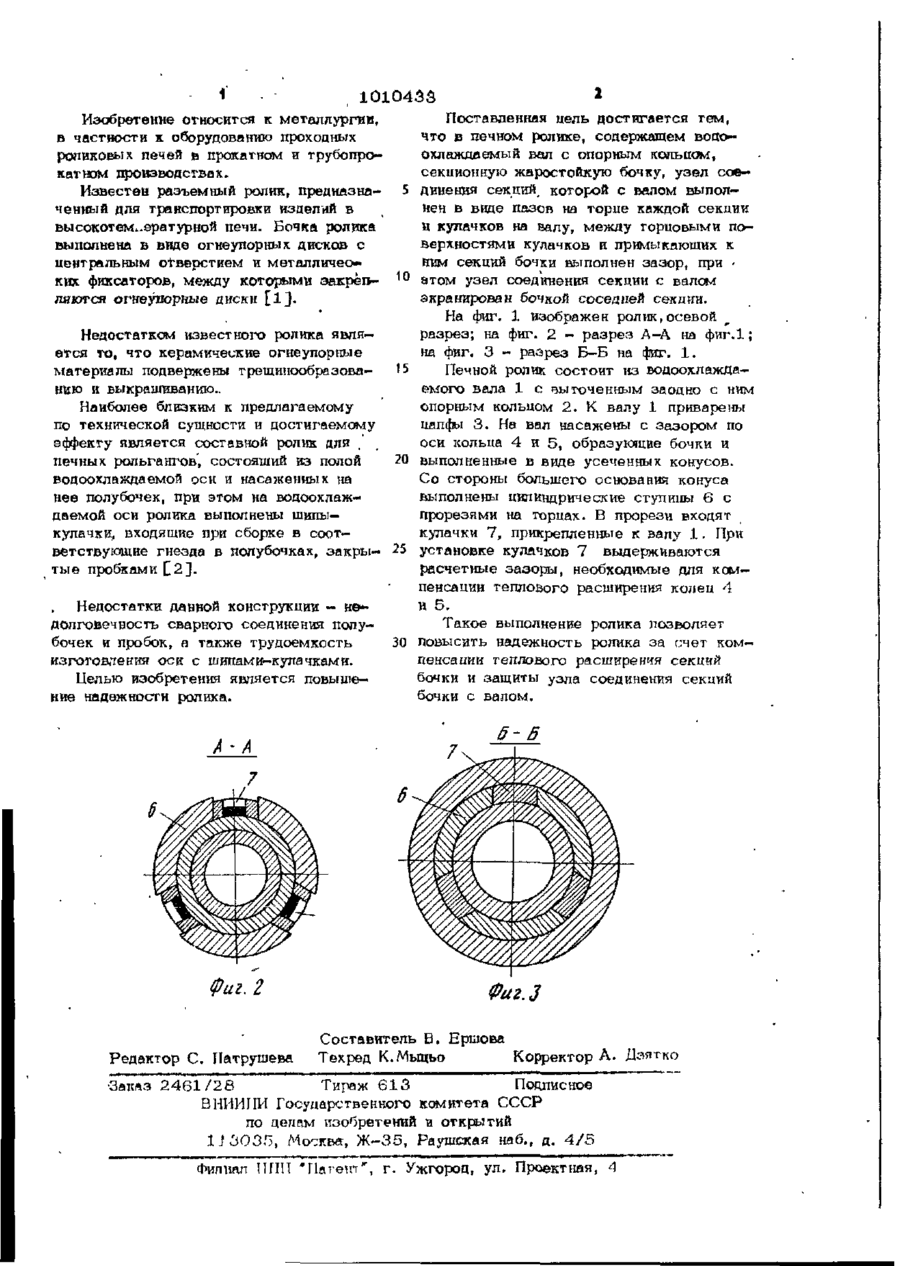

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1010433 ЪС51) F 271> А 3/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3 3 3 5 5 5 3 / 2 2 - 0 2 (22) 04.09.81 ' '. • ( 4 6 ) 0 7 . 0 4 . 8 3 . Бюл. № 1 3 ( 7 2 ) А.А.Руденко и Г. С. Легенченко ( 7 1 ) Днепропетровский завод металлургического оборудования (53) 6 2 1 . 7 8 3 . 2 2 3 . 5 (088.8) ( 5 6 ) 1. Заявка Японии № 5 2 - 6 9 2 3 , кп. С 21Х> 1/00, 1 9 7 7 . 2. Авторское свидетельство СССР № 2 6 5 1 5 9 , кл. F 2 7 D 3/02, 1 9 6 8 . ( 5 4 ) ( 5 7 ) ПЕЧНОЙ РОЛИК, содержащий водоохлаждаемый вал с опорным кольцом, секционную жаростойкую бочку, узел соединения секций которой с валом выполнен в виде пазов да торце каждой секции и кулачков на валу, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности ролика, между торцовыми поверхностями кулачков и примыкающих. к ним секний бочки выполнен зазор, при этом узел соединения секции с валом экранирован бочкой соседней секции. і 8*1 і 1010433 Изобретение относится к металлургии, в частности к оборудованию проходных роликовых печей в прокатном и трубопрокатном производствах. Известен разъемный ролик, предназначенный для транспортировки изделий в высокотемпературной печи. Бояка ролика выполнена в виде огнеупорных дисков с центральным отверстием и металлических фиксаторов, между которыми аакрёп— ляются огнеупорные диски [ 1 ] . 5 10 Недостатком известного ролика является то, что керамические огнеупорные 15 материалы подвержены трещииообразованаго и выкрашиванию.. Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является составной ролик для 20 печных рольгангов', состоящий из полой водоохлаждаемой оси и насаженных на нее полубочек, при этом на водоохлаждаемой оси ролика выполнены шипыкулачки, входящие при сборке в соответствующие гнезда в полубочках, закры- 25 тые пробками £ 2 ] . Недостатки данной конструкции — не*долговечность сварного соединения полубочек и пробок, а также трудоемкость изготовления оси с шипами-кулачками. Целью изобретения является повышение надежности ролика. А-А Фиг. 2 Редактор С. Патрушева 30 Поставленная цель достигается тем, что в печном ролике, содержащем водо— охлаждаемый вал с опорным кольцом, секционную жаростойкую бочку, узел сое— динения секций, которой с валом выполнен в виде пазов на торие каждой секции и кулачков на валу, между торцовыми поверхностями кулачков и примыкающих к ним секций бочки выполнен зазор, при • атом узел соединения секции с валом экранирован бочкой соседней секции. На фиг. 1 изображен ролик,осевой разрез; на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1. Печной ролик состоит из водоохлаждаемого вала 1 с выточенным заодно с ним опорным кольцом 2. К валу 1 приварены цапфы 3 . На вал насажены с зазором по оси кольиа 4 и 5, образующие бочки и выполненные в виде усеченных конусов. Со стороны большего основания конуса выполнены цилиндрические ступицы 6 с прорезями на торцах. В прорези входят кулачки 7, прикрепленные к валу 1. При установке кулачков 7 выдерживаются расчетные зазоры, необходимые для компенсации теплового расширения колец 4 и 5. Такое выполнение ролика позволяет повысить надежность ролика за счет компенеаяии теплового расширения секций бочки и защиты узла соединения секций бочки с валом. 6- В Фиг.З Составитель Б. Ершова Техред К.Мыцъо Корректор А. Дэятко Заказ 2 4 6 1 / 2 8 Тираж 6 1 3 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 1J 3 0 3 5 , Москва, Ж - 3 5 , Раушская наб., д. 4 / 5 Филипп ПИН 'Патент', г. Ужгород, ул. Проектная, 4
