Система пуску насосних агрегатів для підйому води у магістральний трубопровід

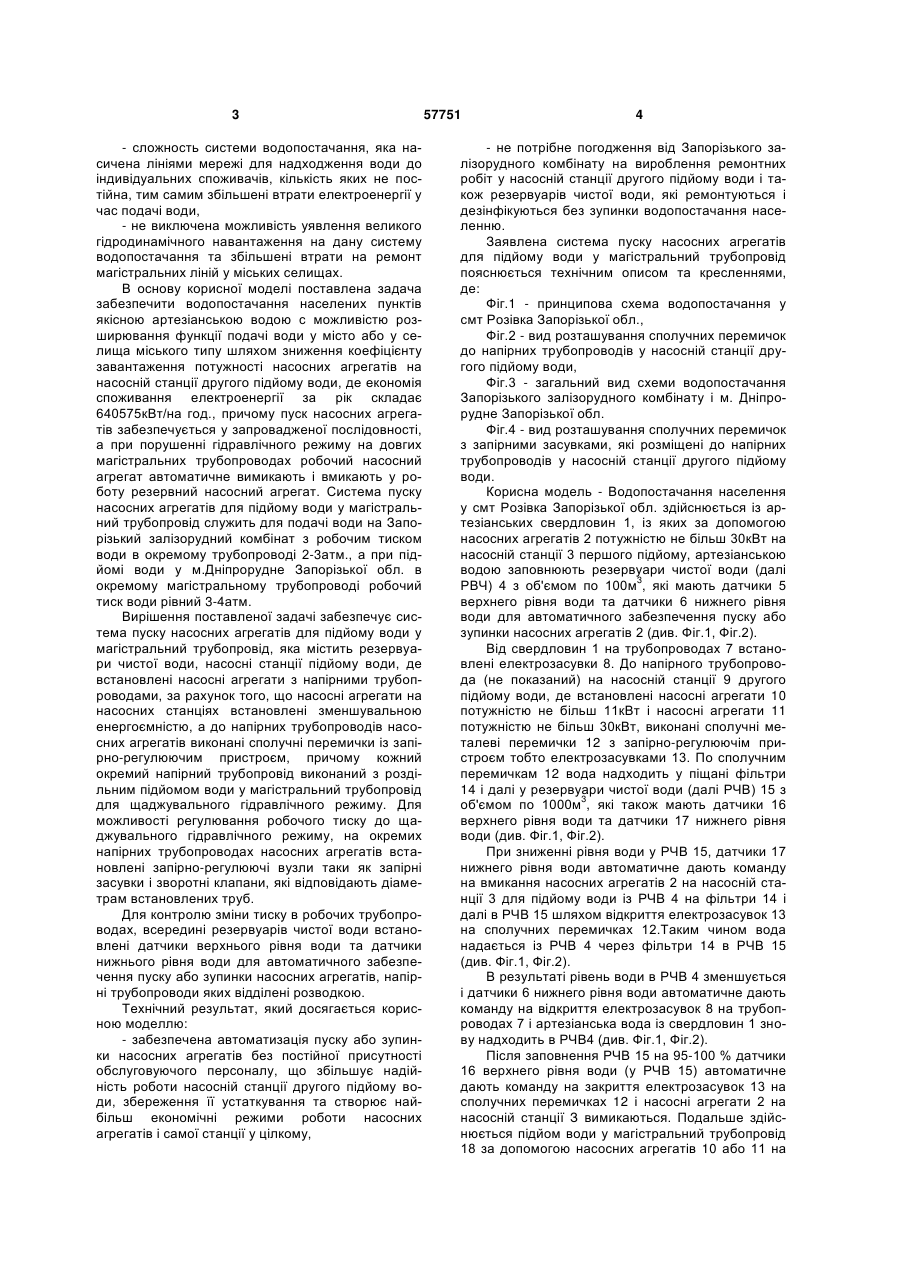

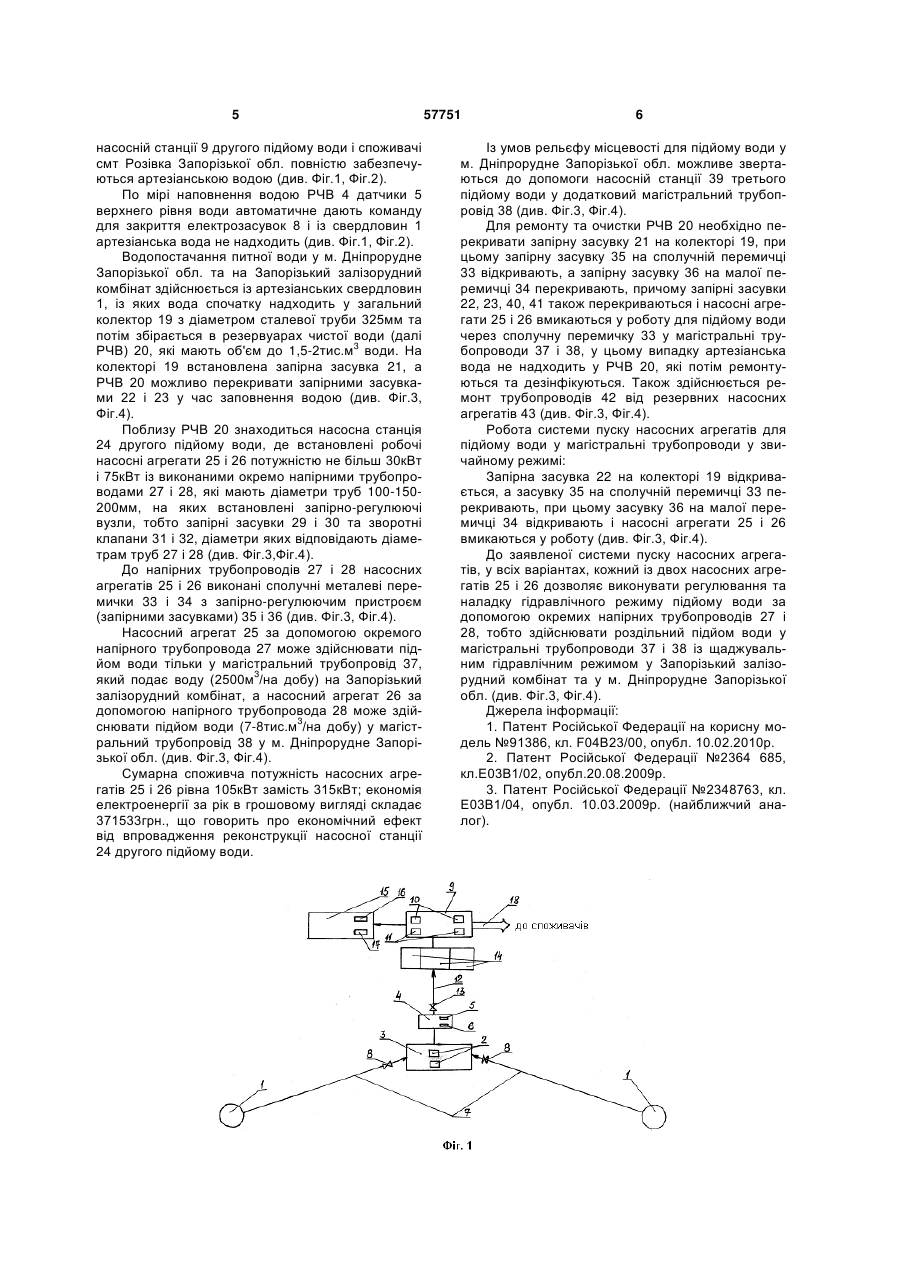

1. Система пуску насосних агрегатів для підйому води у магістральний трубопровід, яка містить резервуари чистої води, насосні станції підйому води, де встановлені насосні агрегати з напірними трубопроводами, яка відрізняється тим, що насосні агрегати на насосних станціях 3 - сложность системи водопостачання, яка насичена лініями мережі для надходження води до індивідуальних споживачів, кількість яких не постійна, тим самим збільшені втрати електроенергії у час подачі води, - не виключена можливість уявлення великого гідродинамічного навантаження на дану систему водопостачання та збільшені втрати на ремонт магістральних ліній у міських селищах. В основу корисної моделі поставлена задача забезпечити водопостачання населених пунктів якісною артезіанською водою с можливістю розширювання функції подачі води у місто або у селища міського типу шляхом зниження коефіцієнту завантаження потужності насосних агрегатів на насосній станції другого підйому води, де економія споживання електроенергії за рік складає 640575кВт/на год., причому пуск насосних агрегатів забезпечується у запровадженої послідовності, а при порушенні гідравлічного режиму на довгих магістральних трубопроводах робочий насосний агрегат автоматичне вимикають і вмикають у роботу резервний насосний агрегат. Система пуску насосних агрегатів для підйому води у магістральний трубопровід служить для подачі води на Запорізький залізорудний комбінат з робочим тиском води в окремому трубопроводі 2-3атм., а при підйомі води у м.Дніпрорудне Запорізької обл. в окремому магістральному трубопроводі робочий тиск води рівний 3-4атм. Вирішення поставленої задачі забезпечує система пуску насосних агрегатів для підйому води у магістральний трубопровід, яка містить резервуари чистої води, насосні станції підйому води, де встановлені насосні агрегати з напірними трубопроводами, за рахунок того, що насосні агрегати на насосних станціях встановлені зменшувальною енергоємністю, а до напірних трубопроводів насосних агрегатів виконані сполучні перемички із запірно-регулюючим пристроєм, причому кожний окремий напірний трубопровід виконаний з роздільним підйомом води у магістральний трубопровід для щаджувального гідравлічного режиму. Для можливості регулювання робочого тиску до щаджувального гідравлічного режиму, на окремих напірних трубопроводах насосних агрегатів встановлені запірно-регулюючі вузли таки як запірні засувки і зворотні клапани, які відповідають діаметрам встановлених труб. Для контролю зміни тиску в робочих трубопроводах, всередині резервуарів чистої води встановлені датчики верхнього рівня води та датчики нижнього рівня води для автоматичного забезпечення пуску або зупинки насосних агрегатів, напірні трубопроводи яких відділені розводкою. Технічний результат, який досягається корисною моделлю: - забезпечена автоматизація пуску або зупинки насосних агрегатів без постійної присутності обслуговуючого персоналу, що збільшує надійність роботи насосній станції другого підйому води, збереження її устаткування та створює найбільш економічні режими роботи насосних агрегатів і самої станції у цілкому, 57751 4 - не потрібне погодження від Запорізького залізорудного комбінату на вироблення ремонтних робіт у насосній станції другого підйому води і також резервуарів чистої води, які ремонтуються і дезінфікуються без зупинки водопостачання населенню. Заявлена система пуску насосних агрегатів для підйому води у магістральний трубопровід пояснюється технічним описом та кресленнями, де: Фіг.1 - принципова схема водопостачання у смт Розівка Запорізької обл., Фіг.2 - вид розташування сполучних перемичок до напірних трубопроводів у насосній станції другого підйому води, Фіг.3 - загальний вид схеми водопостачання Запорізького залізорудного комбінату і м. Дніпрорудне Запорізької обл. Фіг.4 - вид розташування сполучних перемичок з запірними засувками, які розміщені до напірних трубопроводів у насосній станції другого підйому води. Корисна модель - Водопостачання населення у смт Розівка Запорізької обл. здійснюється із артезіанських свердловин 1, із яких за допомогою насосних агрегатів 2 потужністю не більш 30кВт на насосній станції 3 першого підйому, артезіанською водою заповнюють резервуари чистої води (далі РВЧ) 4 з об'ємом по 100м3, які мають датчики 5 верхнего рівня води та датчики 6 нижнего рівня води для автоматичного забезпечення пуску або зупинки насосних агрегатів 2 (див. Фіг.1, Фіг.2). Від свердловин 1 на трубопроводах 7 встановлені електрозасувки 8. До напірного трубопровода (не показаний) на насосній станції 9 другого підйому води, де встановлені насосні агрегати 10 потужністю не більш 11кВт і насосні агрегати 11 потужністю не більш 30кВт, виконані сполучні металеві перемички 12 з запірно-регулюючім пристроєм тобто електрозасувками 13. По сполучним перемичкам 12 вода надходить у піщані фільтри 14 і далі у резервуари чистої води (далі РЧВ) 15 з об'ємом по 1000м3, які також мають датчики 16 верхнего рівня води та датчики 17 нижнего рівня води (див. Фіг.1, Фіг.2). При зниженні рівня води у РЧВ 15, датчики 17 нижнего рівня води автоматичне дають команду на вмикання насосних агрегатів 2 на насосній станції 3 для підйому води із РЧВ 4 на фільтри 14 і далі в РЧВ 15 шляхом відкриття електрозасувок 13 на сполучних перемичках 12.Таким чином вода надається із РЧВ 4 через фільтри 14 в РЧВ 15 (див. Фіг.1, Фіг.2). В результаті рівень води в РЧВ 4 зменшується і датчики 6 нижнего рівня води автоматичне дають команду на відкриття електрозасувок 8 на трубопроводах 7 і артезіанська вода із свердловин 1 знову надходить в РЧВ4 (див. Фіг.1, Фіг.2). Після заповнення РЧВ 15 на 95-100 % датчики 16 верхнего рівня води (у РЧВ 15) автоматичне дають команду на закриття електрозасувок 13 на сполучних перемичках 12 і насосні агрегати 2 на насосній станції З вимикаються. Подальше здійснюється підйом води у магістральний трубопровід 18 за допомогою насосних агрегатів 10 або 11 на 5 насосній станції 9 другого підйому води і споживачі смт Розівка Запорізької обл. повністю забезпечуються артезіанською водою (див. Фіг.1, Фіг.2). По мірі наповнення водою РЧВ 4 датчики 5 верхнего рівня води автоматичне дають команду для закриття електрозасувок 8 і із свердловин 1 артезіанська вода не надходить (див. Фіг.1, Фіг.2). Водопостачання питної води у м. Дніпрорудне Запорізької обл. та на Запорізький залізорудний комбінат здійснюється із артезіанських свердловин 1, із яких вода спочатку надходить у загальний колектор 19 з діаметром сталевої труби 325мм та потім збірається в резервуарах чистої води (далі РЧВ) 20, які мають об'єм до 1,5-2тис.м3 води. На колекторі 19 встановлена запірна засувка 21, а РЧВ 20 можливо перекривати запірними засувками 22 і 23 у час заповнення водою (див. Фіг.3, Фіг.4). Поблизу РЧВ 20 знаходиться насосна станція 24 другого підйому води, де встановлені робочі насосні агрегати 25 і 26 потужністю не більш 30кВт і 75кВт із виконаними окремо напірними трубопроводами 27 і 28, які мають діаметри труб 100-150200мм, на яких встановлені запірно-регулюючі вузли, тобто запірні засувки 29 і 30 та зворотні клапани 31 і 32, діаметри яких відповідають діаметрам труб 27 і 28 (див. Фіг.3,Фіг.4). До напірних трубопроводів 27 і 28 насосних агрегатів 25 і 26 виконані сполучні металеві перемички 33 і 34 з запірно-регулюючим пристроєм (запірними засувками) 35 і 36 (див. Фіг.3, Фіг.4). Насосний агрегат 25 за допомогою окремого напірного трубопровода 27 може здійснювати підйом води тільки у магістральний трубопровід 37, який подає воду (2500м3/на добу) на Запорізький залізорудний комбінат, а насосний агрегат 26 за допомогою напірного трубопровода 28 може здійснювати підйом води (7-8тис.м3/на добу) у магістральний трубопровід 38 у м. Дніпрорудне Запорізької обл. (див. Фіг.3, Фіг.4). Сумарна споживча потужність насосних агрегатів 25 і 26 рівна 105кВт замість 315кВт; економія електроенергії за рік в грошовому вигляді складає 371533грн., що говорить про економічний ефект від впровадження реконструкції насосної станції 24 другого підйому води. 57751 6 Із умов рельєфу місцевості для підйому води у м. Дніпрорудне Запорізької обл. можливе звертаються до допомоги насосній станції 39 третього підйому води у додатковий магістральний трубопровід 38 (див. Фіг.3, Фіг.4). Для ремонту та очистки РЧВ 20 необхідно перекривати запірну засувку 21 на колекторі 19, при цьому запірну засувку 35 на сполучній перемичці 33 відкривають, а запірну засувку 36 на малої перемичці 34 перекривають, причому запірні засувки 22, 23, 40, 41 також перекриваються і насосні агрегати 25 і 26 вмикаються у роботу для підйому води через сполучну перемичку 33 у магістральні трубопроводи 37 і 38, у цьому випадку артезіанська вода не надходить у РЧВ 20, які потім ремонтуються та дезінфікуються. Також здійснюється ремонт трубопроводів 42 від резервних насосних агрегатів 43 (див. Фіг.3, Фіг.4). Робота системи пуску насосних агрегатів для підйому води у магістральні трубопроводи у звичайному режимі: Запірна засувка 22 на колекторі 19 відкривається, а засувку 35 на сполучній перемичці 33 перекривають, при цьому засувку 36 на малої перемичці 34 відкривають і насосні агрегати 25 і 26 вмикаються у роботу (див. Фіг.3, Фіг.4). До заявленої системи пуску насосних агрегатів, у всіх варіантах, кожний із двох насосних агрегатів 25 і 26 дозволяє виконувати регулювання та наладку гідравлічного режиму підйому води за допомогою окремих напірних трубопроводів 27 і 28, тобто здійснювати роздільний підйом води у магістральні трубопроводи 37 і 38 із щаджувальним гідравлічним режимом у Запорізький залізорудний комбінат та у м. Дніпрорудне Запорізької обл. (див. Фіг.3, Фіг.4). Джерела інформації: 1. Патент Російської Федерації на корисну модель №91386, кл. F04B23/00, опубл. 10.02.2010р. 2. Патент Російської Федерації №2364 685, кл.Е03В1/02, опубл.20.08.2009р. 3. Патент Російської Федерації №2348763, кл. Е03В1/04, опубл. 10.03.2009р. (найближчий аналог). 7 Комп’ютерна верстка А. Крижанівський 57751 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
