Спосіб економії електроенергії при подачі води від насосних станцій підйому води

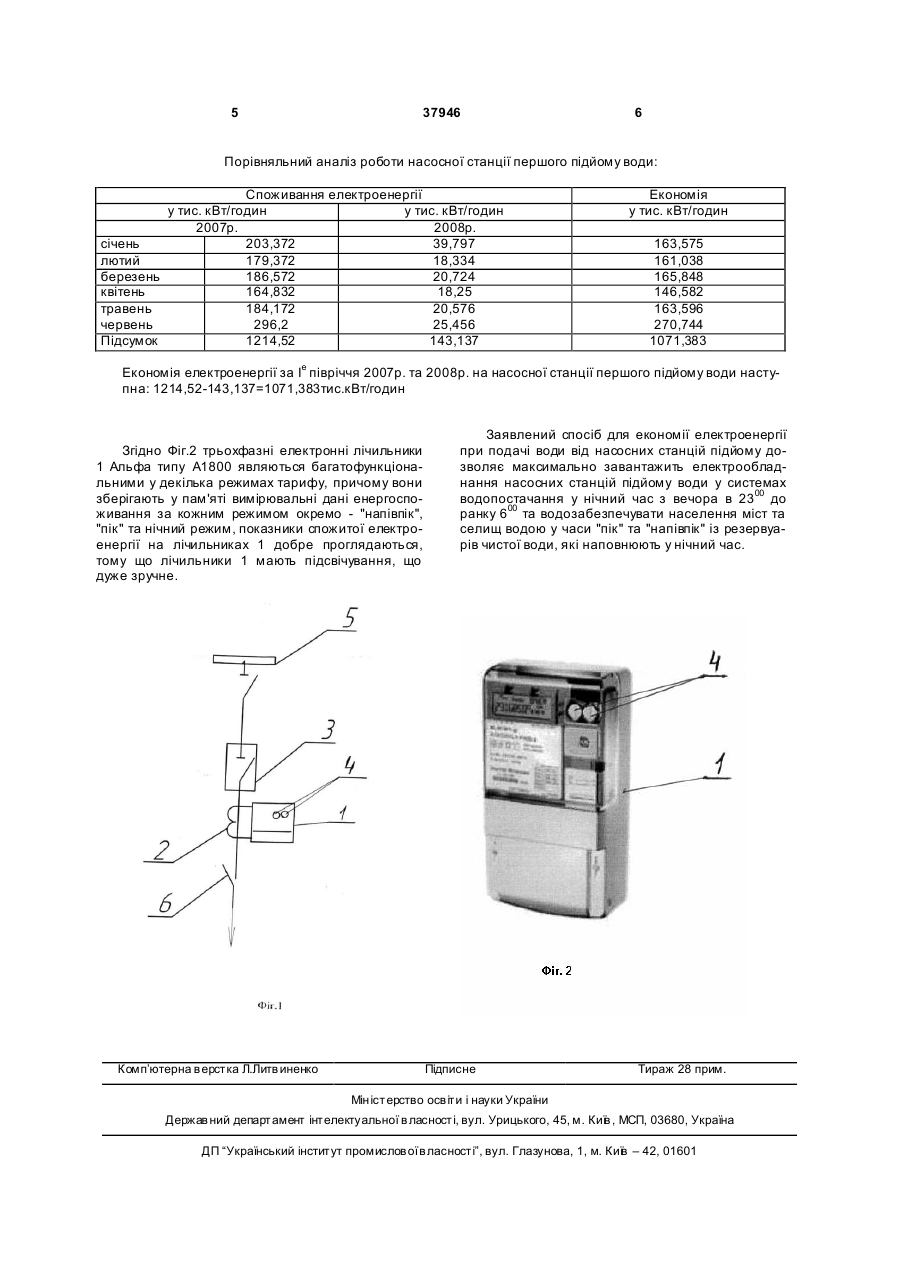

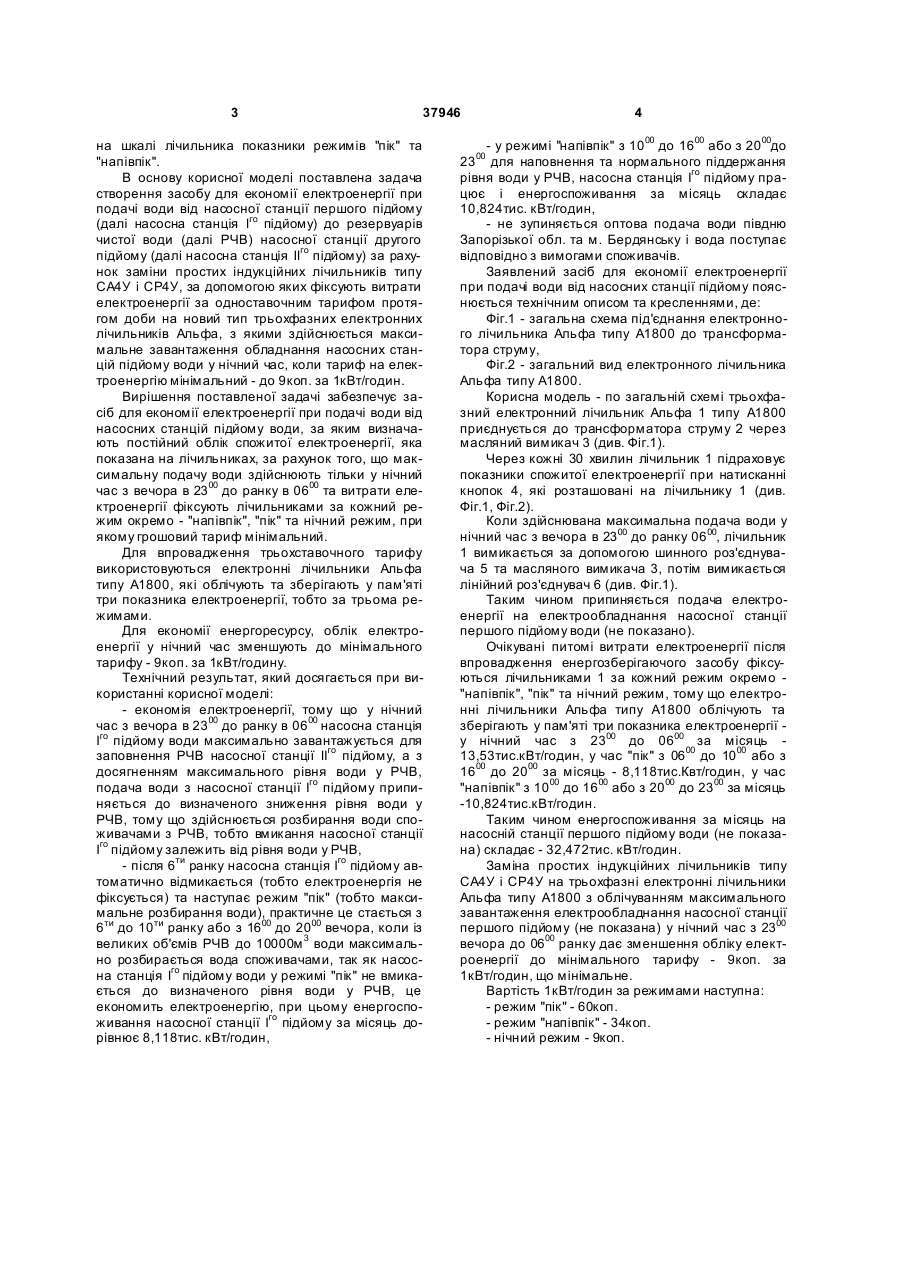

1. Спосіб економії електроенергії при подачі води від насосних станцій підйому води, за яким 3 37946 на шкалі лічильника показники режимів "пік" та "напівпік". В основу корисної моделі поставлена задача створення засобу для економії електроенергії при подачі води від насосної станції першого підйому (далі насосна станція Iго підйому) до резервуарів чистої води (далі РЧВ) насосної станції другого підйому (далі насосна станція IIго підйому) за рахунок заміни простих індукційних лічильників типу СА4У і СР4У, за допомогою яких фіксують витрати електроенергії за одноставочним тарифом протягом доби на новий тип трьохфазних електронних лічильників Альфа, з якими здійснюється максимальне завантаження обладнання насосних станцій підйому води у нічний час, коли тариф на електроенергію мінімальний - до 9коп. за 1кВт/годин. Вирішення поставленої задачі забезпечує засіб для економії електроенергії при подачі води від насосних станцій підйому води, за яким визначають постійний облік спожитої електроенергії, яка показана на лічильниках, за рахунок того, що максимальну подачу води здійснюють тільки у нічний час з вечора в 2300 до ранку в 0600 та витрати електроенергії фіксують лічильниками за кожний режим окремо - "напівпік", "пік" та нічний режим, при якому грошовий тариф мінімальний. Для впровадження трьохставочного тарифу використовуються електронні лічильники Альфа типу А1800, які облічують та зберігають у пам'яті три показника електроенергії, тобто за трьома режимами. Для економії енергоресурсу, облік електроенергії у нічний час зменшують до мінімального тарифу - 9коп. за 1кВт/годину. Технічний результат, який досягається при використанні корисної моделі: - економія електроенергії, тому що у нічний час з вечора в 2300 до ранку в 0600 насосна станція Іго підйому води максимально завантажується для заповнення РЧВ насосної станції IIго підйому, а з досягненням максимального рівня води у РЧВ, подача води з насосної станції Iго підйому припиняється до визначеного зниження рівня води у РЧВ, тому що здійснюється розбирання води споживачами з РЧВ, тобто вмикання насосної станції Iго підйому залежить від рівня води у РЧВ, - після 6ти ранку насосна станція Iго підйому автоматично відмикається (тобто електроенергія не фіксується) та наступає режим "пік" (тобто максимальне розбирання води), практичне це стається з 6ти до 10ти ранку або з 1600 до 2000 вечора, коли із великих об'ємів РЧВ до 10000м 3 води максимально розбирається вода споживачами, так як насосна станція Iго підйому води у режимі "пік" не вмикається до визначеного рівня води у РЧВ, це економить електроенергію, при цьому енергоспоживання насосної станції Iго підйому за місяць дорівнює 8,118тис. кВт/годин, 4 - у режимі "напівпік" з 1000 до 1600 або з 2000до 23 для наповнення та нормального піддержання рівня води у РЧВ, насосна станція Iго підйому працює і енергоспоживання за місяць складає 10,824тис. кВт/годин, - не зупиняється оптова подача води півдню Запорізької обл. та м. Бердянську і вода поступає відповідно з вимогами споживачів. Заявлений засіб для економії електроенергії при подачі води від насосних станції підйому пояснюється технічним описом та кресленнями, де: Фіг.1 - загальна схема під'єднання електронного лічильника Альфа типу А1800 до трансформатора струму, Фіг.2 - загальний вид електронного лічильника Альфа типу А1800. Корисна модель - по загальній схемі трьохфазний електронний лічильник Альфа 1 типу А1800 приєднується до трансформатора струму 2 через масляний вимикач 3 (див. Фіг.1). Через кожні 30 хвилин лічильник 1 підраховує показники спожитої електроенергії при натисканні кнопок 4, які розташовані на лічильнику 1 (див. Фіг.1, Фіг.2). Коли здійснювана максимальна подача води у нічний час з вечора в 2300 до ранку 0600, лічильник 1 вимикається за допомогою шинного роз'єднувача 5 та масляного вимикача 3, потім вимикається лінійний роз'єднувач 6 (див. Фіг.1). Таким чином припиняється подача електроенергії на електрообладнання насосної станції першого підйому води (не показано). Очікувані питомі витрати електроенергії після впровадження енергозберігаючого засобу фіксуються лічильниками 1 за кожний режим окремо "напівпік", "пік" та нічний режим, тому що електронні лічильники Альфа типу А1800 облічують та зберігають у пам'яті три показника електроенергії у нічний час з 2300 до 0600 за місяць 13,53тис.кВт/годин, у час "пік" з 0600 до 1000 або з 1600 до 2000 за місяць - 8,118тис.Квт/годин, у час "напівпік" з 1000 до 1600 або з 2000 до 2300 за місяць -10,824тис.кВт/годин. Таким чином енергоспоживання за місяць на насосній станції першого підйому води (не показана) складає - 32,472тис. кВт/годин. Заміна простих індукційних лічильників типу СА4У і СР4У на трьохфазні електронні лічильники Альфа типу А1800 з облічуванням максимального завантаження електрообладнання насосної станції першого підйому (не показана) у нічний час з 2300 вечора до 0600 ранку дає зменшення обліку електроенергії до мінімального тарифу - 9коп. за 1кВт/годин, що мінімальне. Вартість 1кВт/годин за режимами наступна: - режим "пік" - 60коп. - режим "напівпік" - 34коп. - нічний режим - 9коп. 00 5 37946 6 Порівняльний аналіз роботи насосної станції першого підйому води: Споживання електроенергії у тис. кВт/годин у тис. кВт/годин 2007р. 2008р. січень 203,372 39,797 лютий 179,372 18,334 березень 186,572 20,724 квітень 164,832 18,25 травень 184,172 20,576 червень 296,2 25,456 Підсумок 1214,52 143,137 Економія у тис. кВт/годин 163,575 161,038 165,848 146,582 163,596 270,744 1071,383 Економія електроенергії за Іе півріччя 2007р. та 2008р. на насосної станції першого підйому води наступна: 1214,52-143,137=1071,383тис.кВт/годин Згідно Фіг.2 трьохфазні електронні лічильники 1 Альфа типу А1800 являються багатофункціональними у декілька режимах тарифу, причому вони зберігають у пам'яті вимірювальні дані енергоспоживання за кожним режимом окремо - "напівпік", "пік" та нічний режим, показники спожитої електроенергії на лічильниках 1 добре проглядаються, тому що лічильники 1 мають підсвічування, що дуже зручне. Комп’ютерна в ерстка Л.Литв иненко Заявлений спосіб для економії електроенергії при подачі води від насосних станцій підйому дозволяє максимально завантажить електрообладнання насосних станцій підйому води у системах водопостачання у нічний час з вечора в 23 00 до ранку 600 та водозабезпечувати населення міст та селищ водою у часи "пік" та "напівпік" із резервуарів чистої води, які наповнюють у нічний час. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
