Кришка

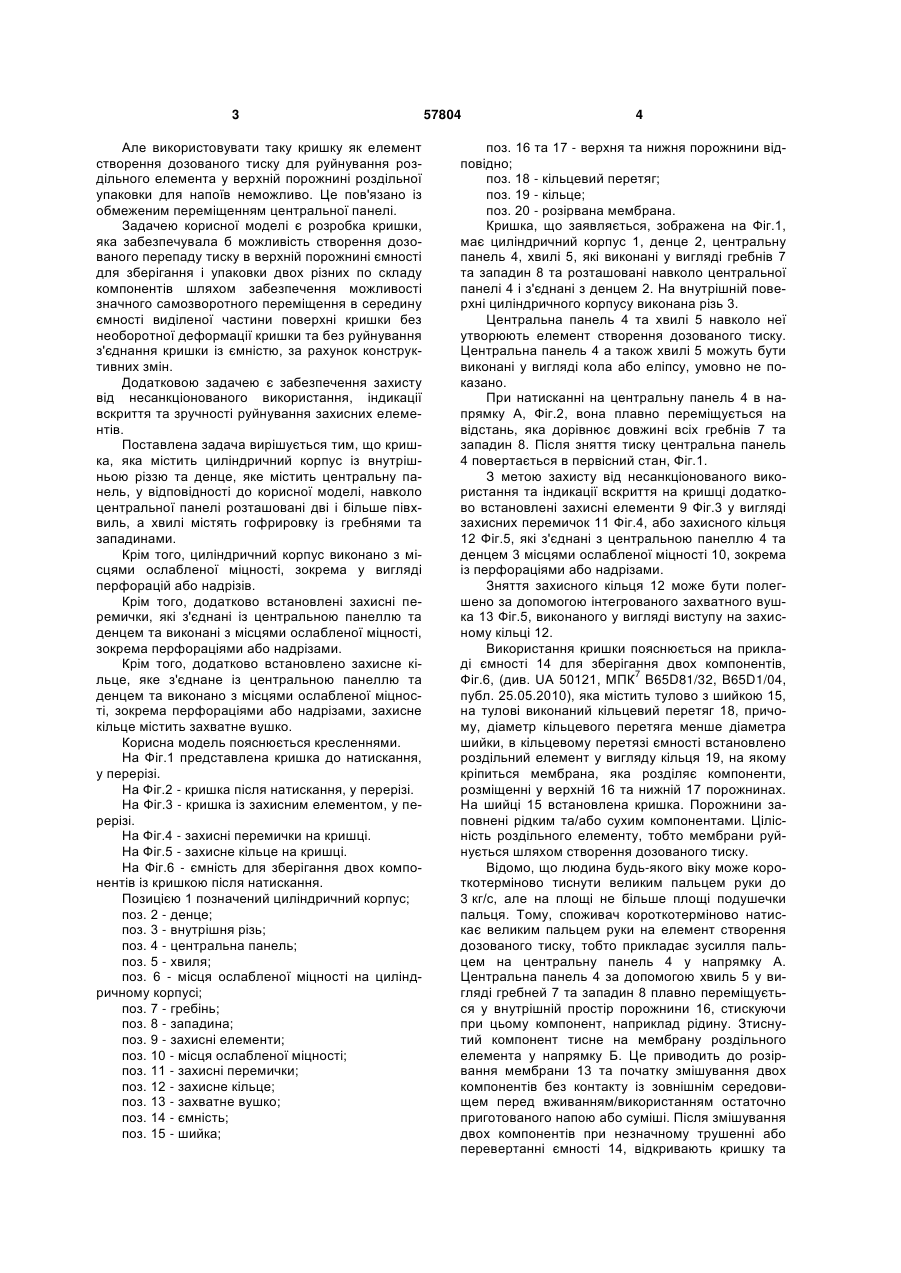

1. Кришка, яка містить циліндричний корпус із внутрішньою різзю та денце, яке містить центральну панель, яка відрізняється тим, що навколо центральної панелі розташовані дві і більше півхвиль. 2. Кришка за п. 1, яка відрізняється тим, що хвилі містять гофрування із гребенями та западинами. 3. Кришка за п. 1, яка відрізняється тим, що циліндричний корпус виконано з місцями ослабленої 3 Але використовувати таку кришку як елемент створення дозованого тиску для руйнування роздільного елемента у верхній порожнині роздільної упаковки для напоїв неможливо. Це пов'язано із обмеженим переміщенням центральної панелі. Задачею корисної моделі є розробка кришки, яка забезпечувала б можливість створення дозованого перепаду тиску в верхній порожнині ємності для зберігання і упаковки двох різних по складу компонентів шляхом забезпечення можливості значного самозворотного переміщення в середину ємності виділеної частини поверхні кришки без необоротної деформації кришки та без руйнування з'єднання кришки із ємністю, за рахунок конструктивних змін. Додатковою задачею є забезпечення захисту від несанкціонованого використання, індикації вскриття та зручності руйнування захисних елементів. Поставлена задача вирішується тим, що кришка, яка містить циліндричний корпус із внутрішньою різзю та денце, яке містить центральну панель, у відповідності до корисної моделі, навколо центральної панелі розташовані дві і більше півхвиль, а хвилі містять гофрировку із гребнями та западинами. Крім того, циліндричний корпус виконано з місцями ослабленої міцності, зокрема у вигляді перфорацій або надрізів. Крім того, додатково встановлені захисні перемички, які з'єднані із центральною панеллю та денцем та виконані з місцями ослабленої міцності, зокрема перфораціями або надрізами. Крім того, додатково встановлено захисне кільце, яке з'єднане із центральною панеллю та денцем та виконано з місцями ослабленої міцності, зокрема перфораціями або надрізами, захисне кільце містить захватне вушко. Корисна модель пояснюється кресленнями. На Фіг.1 представлена кришка до натискання, у перерізі. На Фіг.2 - кришка після натискання, у перерізі. На Фіг.3 - кришка із захисним елементом, у перерізі. На Фіг.4 - захисні перемички на кришці. На Фіг.5 - захисне кільце на кришці. На Фіг.6 - ємність для зберігання двох компонентів із кришкою після натискання. Позицією 1 позначений циліндричний корпус; поз. 2 - денце; поз. 3 - внутрішня різь; поз. 4 - центральна панель; поз. 5 - хвиля; поз. 6 - місця ослабленої міцності на циліндричному корпусі; поз. 7 - гребінь; поз. 8 - западина; поз. 9 - захисні елементи; поз. 10 - місця ослабленої міцності; поз. 11 - захисні перемички; поз. 12 - захисне кільце; поз. 13 - захватне вушко; поз. 14 - ємність; поз. 15 - шийка; 57804 4 поз. 16 та 17 - верхня та нижня порожнини відповідно; поз. 18 - кільцевий перетяг; поз. 19 - кільце; поз. 20 - розірвана мембрана. Кришка, що заявляється, зображена на Фіг.1, має циліндричний корпус 1, денце 2, центральну панель 4, хвилі 5, які виконані у вигляді гребнів 7 та западин 8 та розташовані навколо центральної панелі 4 і з'єднані з денцем 2. На внутрішній поверхні циліндричного корпусу виконана різь 3. Центральна панель 4 та хвилі 5 навколо неї утворюють елемент створення дозованого тиску. Центральна панель 4 а також хвилі 5 можуть бути виконані у вигляді кола або еліпсу, умовно не показано. При натисканні на центральну панель 4 в напрямку А, Фіг.2, вона плавно переміщується на відстань, яка дорівнює довжині всіх гребнів 7 та западин 8. Після зняття тиску центральна панель 4 повертається в первісний стан, Фіг.1. З метою захисту від несанкціонованого використання та індикації вскриття на кришці додатково встановлені захисні елементи 9 Фіг.3 у вигляді захисних перемичок 11 Фіг.4, або захисного кільця 12 Фіг.5, які з'єднані з центральною панеллю 4 та денцем 3 місцями ослабленої міцності 10, зокрема із перфораціями або надрізами. Зняття захисного кільця 12 може бути полегшено за допомогою інтегрованого захватного вушка 13 Фіг.5, виконаного у вигляді виступу на захисному кільці 12. Використання кришки пояснюється на прикладі ємності 14 для зберігання двох компонентів, Фіг.6, (див. UA 50121, МПК7 B65D81/32, B65D1/04, публ. 25.05.2010), яка містить тулово з шийкою 15, на тулові виконаний кільцевий перетяг 18, причому, діаметр кільцевого перетяга менше діаметра шийки, в кільцевому перетязі ємності встановлено роздільний елемент у вигляду кільця 19, на якому кріпиться мембрана, яка розділяє компоненти, розміщенні у верхній 16 та нижній 17 порожнинах. На шийці 15 встановлена кришка. Порожнини заповнені рідким та/або сухим компонентами. Цілісність роздільного елементу, тобто мембрани руйнується шляхом створення дозованого тиску. Відомо, що людина будь-якого віку може короткотерміново тиснути великим пальцем руки до 3 кг/с, але на площі не більше площі подушечки пальця. Тому, споживач короткотерміново натискає великим пальцем руки на елемент створення дозованого тиску, тобто прикладає зусилля пальцем на центральну панель 4 у напрямку А. Центральна панель 4 за допомогою хвиль 5 у вигляді гребней 7 та западин 8 плавно переміщується у внутрішній простір порожнини 16, стискуючи при цьому компонент, наприклад рідину. Зтиснутий компонент тисне на мембрану роздільного елемента у напрямку Б. Це приводить до розірвання мембрани 13 та початку змішування двох компонентів без контакту із зовнішнім середовищем перед вживанням/використанням остаточно приготованого напою або суміші. Після змішування двох компонентів при незначному трушенні або перевертанні ємності 14, відкривають кришку та 5 використовують готовий продукт, наприклад напій. При цьому сама кришка не деформується, продукт не псується, а кришка після закінчення натискання приймає первісну форму. Додатково, для забезпечення необхідної та достатньої міцності роздільного елемента у вигляді мембрани для її руйнування натиском, на мембрані виконано місця ослабленої міцності у вигляді надрізів або перфорації, що розташовані на верхній та/або нижній поверхні мембрани та у вигляді неповної окружності, або мітрального клапану, умовно не позначено. 57804 6 Використання заявляємої кришки дозволить скоротити кількість складних деталей та використовувати традиційні способи виготовлення пластикових кришок шляхом штампування, що спростить виробничі операції при виготовленні ємностей для упаковки двох компонентів, та скоротить час між операціями, що може істотно підвищити продуктивність машин, що реалізовують спосіб обробки ємностей у виробництві напоїв, медичних, фармацевтичних і хімічних препаратів, в косметичній індустрії і ветеринарії. 7 Комп’ютерна верстка М. Ломалова 57804 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
