В’яжуче

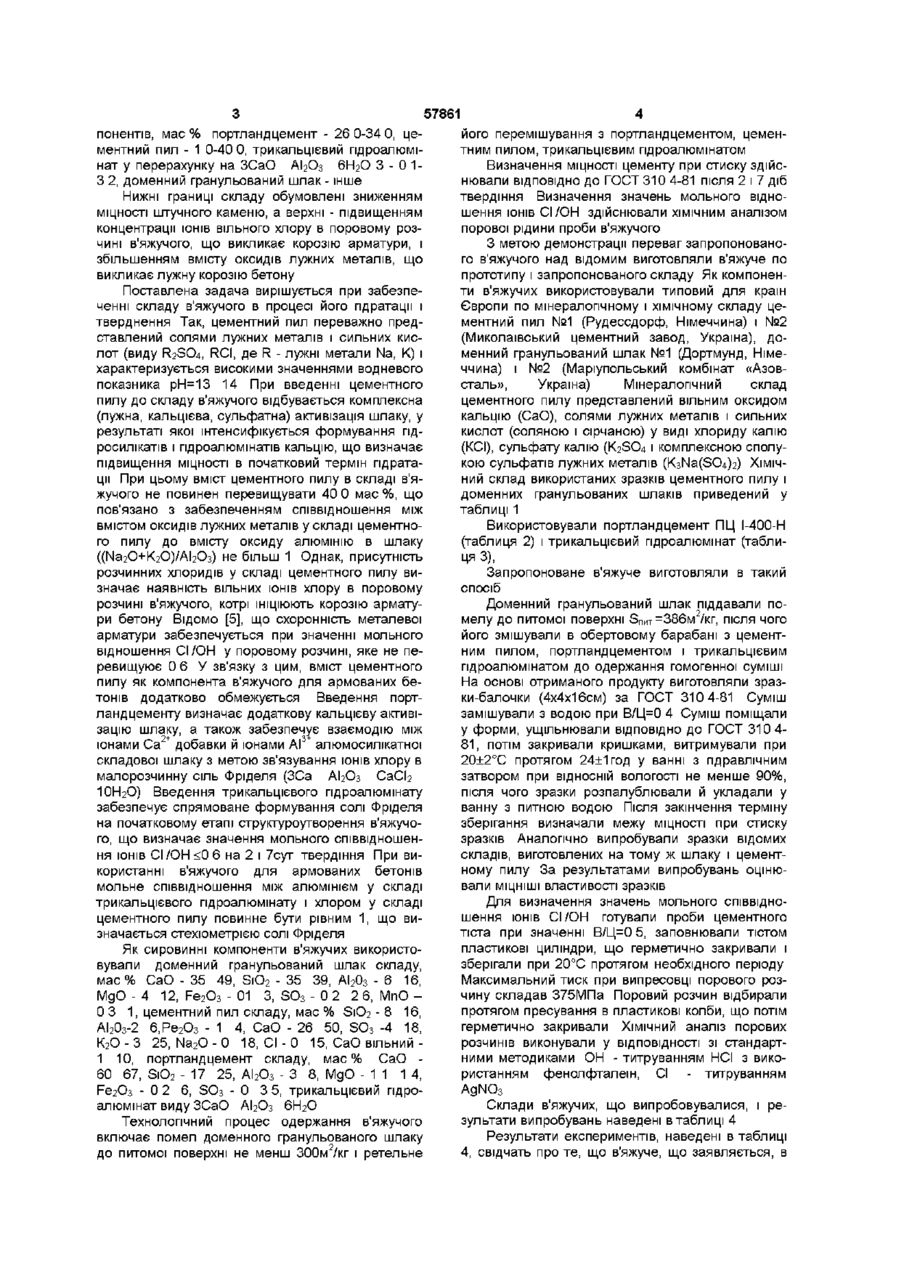

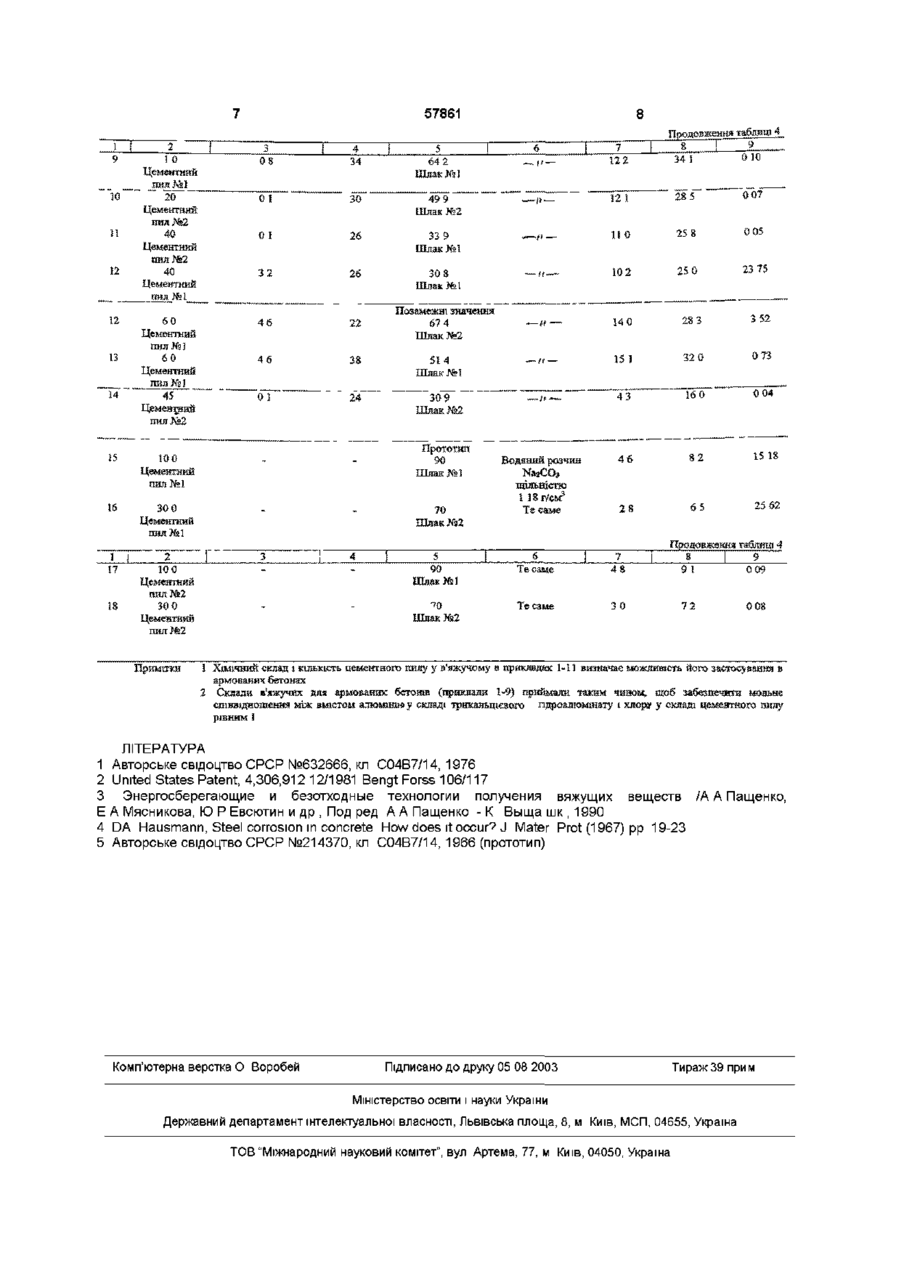

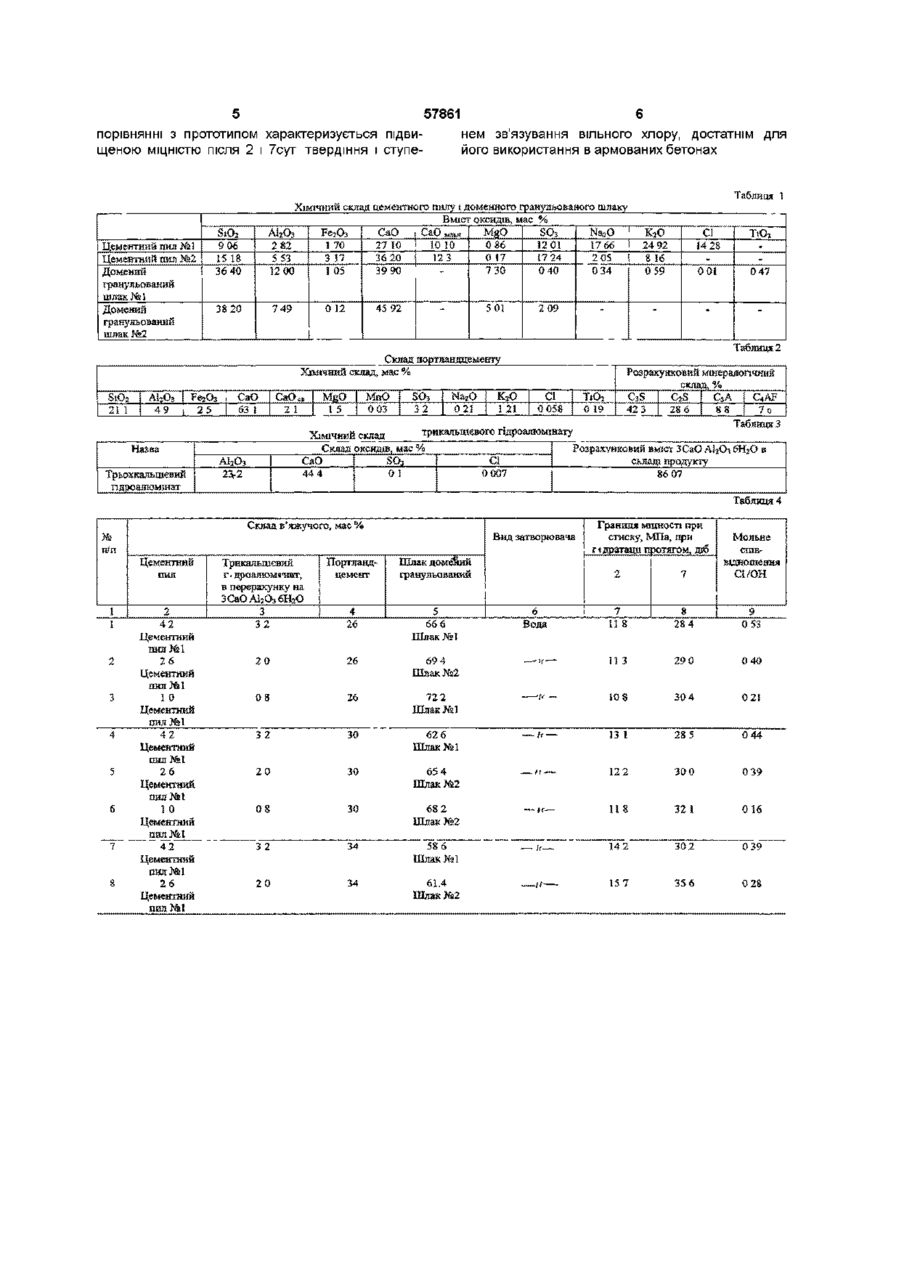

В'яжуче, що включає цементний пил і доменний гранульований шлак, яке відрізняється тим, що додатково містить портландцемент і трикальцієвий пдроалюмінат (ЗСаО • АІ2О3 - п ^ О ) Винахід відноситься до промисловості будівельних матеріалів і може бути використане для виготовлення монолітних, збірних бетонних і залізобетонних конструкцій промислових і цивільних будинків і споруджень Відомий склад в'яжучого [1], що включає наступні компоненти, мас % основний доменний гранульований шлак - 87-94, сульфіт-сульфат натрію - 5-10, кремнійфтористий натрій - 1-5 Недоліком такого в'яжучого є низька МІЦНІСТЬ у ранній термін тверднення Відомо в'яжуче, до складу якого входить доменний гранульований шлак і солі лужних металів і сильних кислот, що характеризуються високою МІЦНІСТЮ в початковий термін тверднення [2] Недоліком цього в'яжучого є корозія арматури при підвищеному ВМІСТІ хлору в складі солей Відомо в'яжуче, що вміщує цементний пил [3] Проблема одержання такого в'яжучого пов'язана з можливою лужною корозією бетону, оскільки цементний пил містить солі лужних металів і сильних кислот (виду R2SO4, RCI), водяні витяжки пилу характеризуються високими значеннями водневого показника рН=13 14 Відомо також, що ВІЛЬНІ ІОНИ хлору в поровому розчині в'яжучого ІНІЦІЮЮТЬ корозію арматури бетону [4] 3 огляду на високий вміст хлоридів і сульфатів лужних металів у складі цементного пилу, його застосування як компонента в'яжучого пов'я зане з можливою корозією арматури Найбільш близьким по технічній сутності є рішення [5], що обране як прототип винаходу, що заявляється Склад в'яжучого по прототипу включає доменний гранульований шлак і солі лужних металів (N2CO3, Na2SO3, NaCH3COO), які дають у водяних розчинах лужну реакцію, що відрізняється тим, що з метою поліпшення його властивостей, в його склад введений в КІЛЬКОСТІ ВІД 10 ДО 30% по масі цементний пил з вмістом солей сильних кислот від 5 до 40 мас % Недоліками даного рішення є низька МІЦНІСТЬ у ранній термін тверднення (2 і 7сут), недостатній ступінь зв'язування хлору, що міститься в цементному пилу (мольне співвідношення ІОНІВ у поровому розчині в'яжучого СІ/ОН >0 6 на 7сут твердіння) В основу представленого винаходу поставлена задача одержання в'яжучого, що містить цементний пил та характеризується підвищеними МІЦНІСТЮ в ранній термін тверднення і ступенем ХІМІЧНОГО зв'язування вільного хлору в поровому розчині в'яжучого Вирішення задачі досягається за рахунок того, що в'яжуче, яке містить цементний пил, включає доменний гранульований шлак і відрізняється тим, що додатково містить портландцемент і трикальцієвий пдроалюмінат (ЗСаО АІ2Оз пН2О) при наступному співвідношенні ком при такому співвідношенні компонентів, мас % цементний пил 26,0-34,0 портландцемент 1,0-40,0 трикальцієвий пдроалюмінат у перерахунку на ЗСаОАІ2О36Н2О 0,1-3,2 доменний гранульований шлак решта О (О 00 ю 57861 понентів, мас % портландцемент - 26 0-34 0, цементний пил - 1 0-40 0, трикальцієвий пдроалюмінат у перерахунку на ЗСаО АІ2О3 6Н2О 3 - 0 13 2, доменний гранульований шлак - інше Нижні границі складу обумовлені зниженням МІЦНОСТІ штучного каменю, а верхні - підвищенням концентрації ІОНІВ вільного хлору в поровому розчині в'яжучого, що викликає корозію арматури, і збільшенням вмісту оксидів лужних металів, що викликає лужну корозію бетону Поставлена задача вирішується при забезпеченні складу в'яжучого в процесі його гідратації і тверднення Так, цементний пил переважно представлений солями лужних металів і сильних кислот (виду R2SO4, RCI, де R - лужні метали Na, K) і характеризується високими значеннями водневого показника рН=13 14 При введенні цементного пилу до складу в'яжучого відбувається комплексна (лужна, кальцієва, сульфатна) активізація шлаку, у результаті якої інтенсифікується формування гідросилікатів і пдроалюмінатів кальцію, що визначає підвищення МІЦНОСТІ в початковий термін гідратації При цьому вміст цементного пилу в складі в'яжучого не повинен перевищувати 40 0 мас %, що пов'язано з забезпеченням співвідношення між вмістом оксидів лужних металів у складі цементного пилу до вмісту оксиду алюмінію в шлаку ((ІЧа2О+К2О)/АІ2Оз) не більш 1 Однак, присутність розчинних хлоридів у складі цементного пилу визначає наявність вільних ІОНІВ хлору в поровому розчині в'яжучого, котрі ІНІЦІЮЮТЬ корозію арматури бетону Відомо [5], що схоронність металевої арматури забезпечується при значенні мольного відношення СІ/ОН у поровому розчині, яке не перевищуює 0 6 У зв'язку з цим, вміст цементного пилу як компонента в'яжучого для армованих бетонів додатково обмежується Введення портландцементу визначає додаткову кальцієву активізацію шлаку, а також забезпечує взаємодію між іонами Са 2+ добавки й іонами АІ3 алюмосилікатної складової шлаку з метою зв'язування ІОНІВ хлору в малорозчинну сіль Фріделя (ЗСа АІ2Оз СаСІ2 ЮН2О) Введення трикальцієвого пдроалюмінату забезпечує спрямоване формування солі Фріделя на початковому етапі структуроутворення в'яжучого, що визначає значення мольного співвідношення ІОНІВ СІ /ОН
