Ковпак закриття для контейнера з фіксованим фланцем

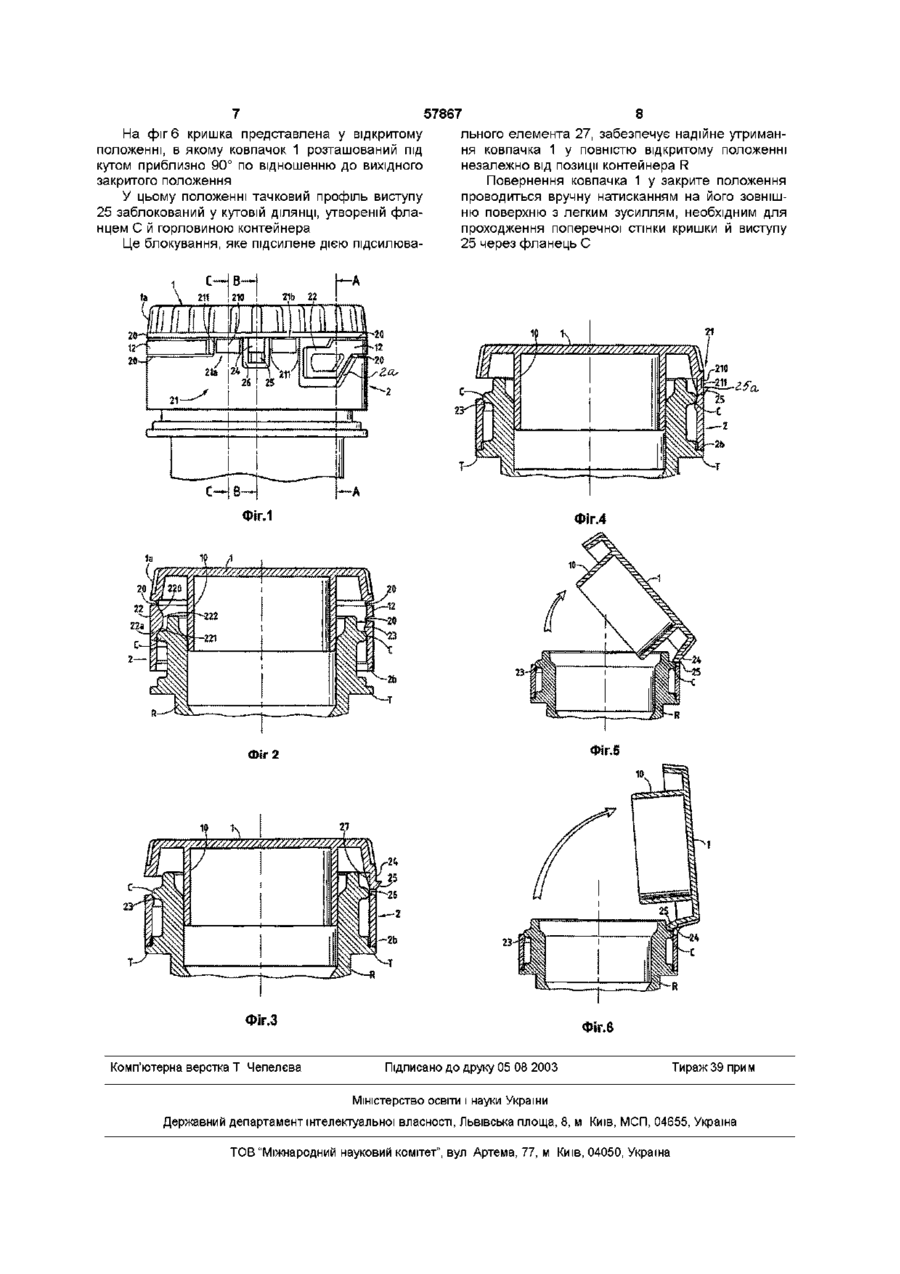

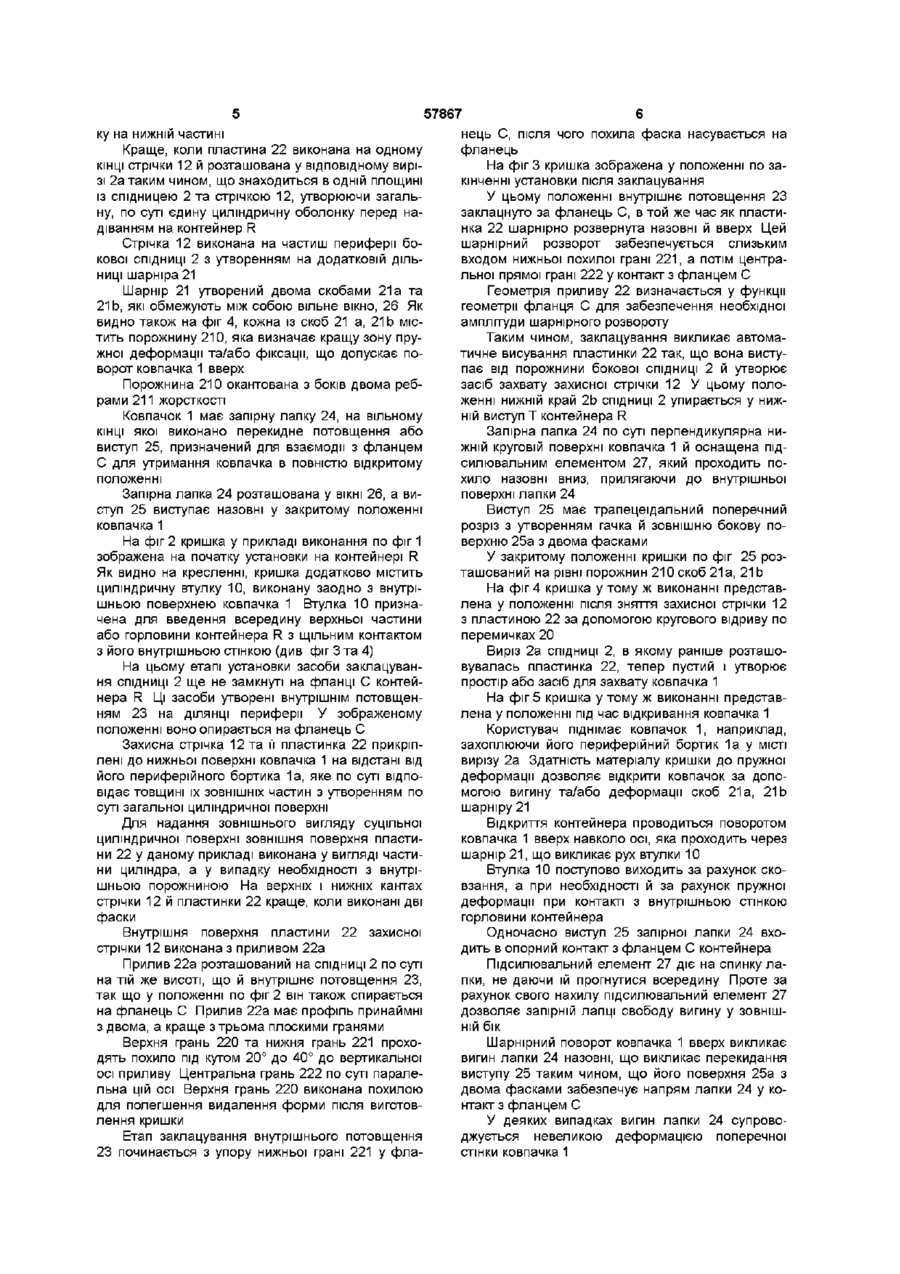

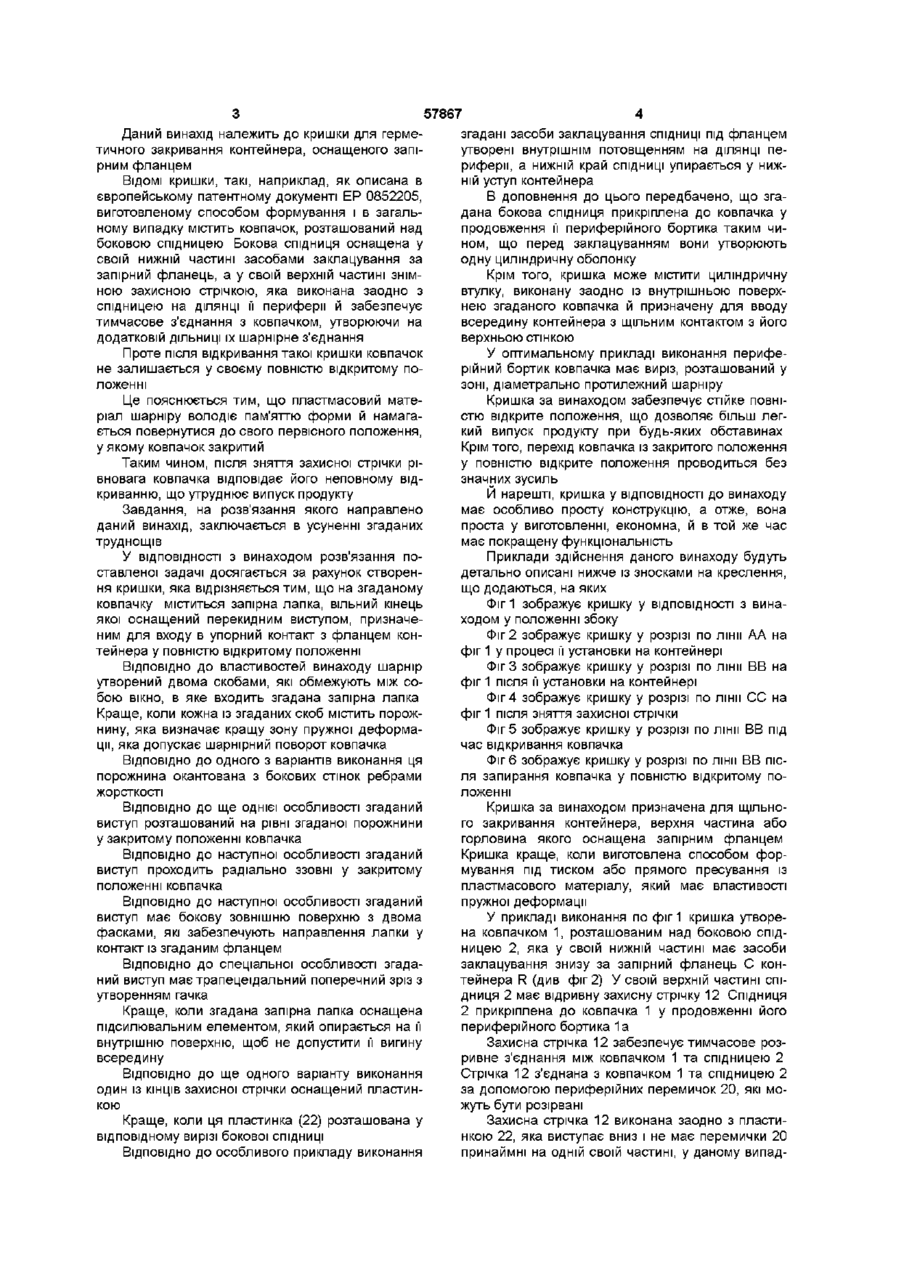

1 Кришка для герметичного закривання контейнера (R), що має запірний фланець (С), утворений ковпачком (1), розташованим зверху над боковою юбкою (2), яка оснащена у своїй нижній частині засобами защіпання й у своїй верхній частині знімною захисною стрічкою (12), виконаною на ДІЛЯНЦІ периферії юбки (2), де вона забезпечує тимчасове з'єднання із згаданим ковпачком, утворюючи на додатковій ДІЛЯНЦІ шарнір (21), яка відрізняється тим, що на згаданому ковпачку (1) розміщена запірна лапка (24), вільний кінець якої має перекидний виступ (25), призначений для входу в упорний контакт з фланцем (С) контейнера у повністю відкритому положенні 2 Кришка за п 1, яка відрізняється тим, що згаданий шарнір (21) утворений двома скобами (21а, 21Ь), обмежуючими між собою вікно (26), в яке входить згадана запірна лапка 3 Кришка за п 2, яка відрізняється тим, що кожна із згаданих скоб (21, 21Ь) містить порожнину (210), яка визначає кращу зону пружної деформації, що допускає шарнірний поворот ковпачка (1) 4 Кришка за п 3, яка відрізняється тим, що згадана порожнина (210) окантована з бокових сторін двома ребрами (211) жорсткості 5 Кришка за п 3 або 4, яка відрізняється тим, що згаданий виступ (25) розташований на рівні згаданої порожнини (210) у закритому положенні ковпачка (1) 6 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згаданий виступ (25) розміщений радіально назовні у закритому положенні ковпачка (1) 7 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згаданий виступ (25) має бічну зовнішню поверхню (25а) з двома фасками, які забезпечують напрям лапки (24) у контакт із згаданим фланцем 8 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згаданий виступ (25) має трапецеїдальний поперечний розріз з утворенням гачка 9 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згадана запірна лапка (24) має підсилювальний елемент (27), який спирається на її внутрішню поверхню, щоб не допускати її вигину всередину 10 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що один із КІНЦІВ захисної стрічки оснащений пластинкою (22) 11 Кришка за п 8, яка відрізняється тим, що згадана пластинка (22) розташована у відповідному вирізі (2а) бокової юбки (2) 12 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згадані засоби защіпання юбки (2) під фланцем (С) утворені внутрішнім потовщенням (23) на ДІЛЯНЦІ периферії 13 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що нижній край (2Ь) юбки (2) упирається в нижній уступ (Т) контейнера (R) 14 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що додатково містить циліндричну втулку (10), виконану за одне ціле з внутрішньою поверхнею згаданого ковпачка й призначену для введення всередину контейнера (R) з щільним контактом з його верхньою внутрішньою СТІНКОЮ 15 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що згадана бокова юбка (2) прикріплена до ковпачка (1) у продовженні його периферійного бортика (1а) таким чином, що перед защіпанням вони утворюють єдину циліндричну оболонку 16 Кришка по будь-якому із попередніх пунктів, яка відрізняється тим, що периферійний бортик (1а) ковпачка (1), має виріз (11), розташований у зоні, діаметрально протилежній шарніру (21) О і (О 00 ю 57867 Даний винахід належить до кришки для гермезгадані засоби заклацування СПІДНИЦІ ПІД фланцем тичного закривання контейнера, оснащеного запіутворені внутрішнім потовщенням на ДІЛЯНЦІ перним фланцем риферії, а нижній край СПІДНИЦІ упирається у нижній уступ контейнера ВІДОМІ кришки, такі, наприклад, як описана в європейському патентному документі ЕР 0852205, В доповнення до цього передбачено, що згавиготовленому способом формування і в загальдана бокова спідниця прикріплена до ковпачка у ному випадку містить ковпачок, розташований над продовження її периферійного бортика таким чибоковою спідницею Бокова спідниця оснащена у ном, що перед заклацуванням вони утворюють своїй нижній частині засобами заклацування за одну циліндричну оболонку запірний фланець, а у своїй верхній частині знімКрім того, кришка може містити циліндричну ною захисною стрічкою, яка виконана заодно з втулку, виконану заодно із внутрішньою поверхспідницею на ДІЛЯНЦІ її периферії й забезпечує нею згаданого ковпачка й призначену для вводу тимчасове з'єднання з ковпачком, утворюючи на всередину контейнера з щільним контактом з його додатковій ДІЛЬНИЦІ їх шарнірне з'єднання верхньою стінкою Проте після відкривання такої кришки ковпачок У оптимальному прикладі виконання перифене залишається у своєму повністю відкритому порійний бортик ковпачка має виріз, розташований у ложенні зоні, діаметрально протилежний шарніру Це пояснюється тим, що пластмасовий матеКришка за винаходом забезпечує стійке повніріал шарніру володіє пам'яттю форми й намагастю відкрите положення, що дозволяє більш легється повернутися до свого первісного положення, кий випуск продукту при будь-яких обставинах у якому ковпачок закритий Крім того, перехід ковпачка із закритого положення у повністю відкрите положення проводиться без Таким чином, після зняття захисної стрічки різначних зусиль вновага ковпачка відповідає його неповному відкриванню, що утруднює випуск продукту Й нарешті, кришка у ВІДПОВІДНОСТІ ДО винаходу має особливо просту конструкцію, а отже, вона Завдання, на розв'язання якого направлено проста у виготовленні, економна, й в той же час даний винахід, заключається в усуненні згаданих має покращену функціональність труднощів У ВІДПОВІДНОСТІ з винаходом розв'язання поПриклади здійснення даного винаходу будуть ставленої задачі досягається за рахунок створендетально описані нижче із зносками на креслення, ня кришки, яка відрізняється тим, що на згаданому що додаються, на яких ковпачку міститься запірна лапка, вільний кінець Фіг 1 зображує кришку у ВІДПОВІДНОСТІ З винаякої оснащений перекидним виступом, призначеходом у положенні збоку ним для входу в упорний контакт з фланцем конФіг 2 зображує кришку у розрізі по лінії АА на тейнера у повністю відкритому положенні фіг 1 у процесі її установки на контейнері ВІДПОВІДНО ДО властивостей винаходу шарнір Фіг 3 зображує кришку у розрізі по лінії ВВ на утворений двома скобами, які обмежують між софіг 1 після її установки на контейнері бою вікно, в яке входить згадана запірна лапка Фіг 4 зображує кришку у розрізі по лінії СС на Краще, коли кожна із згаданих скоб містить порожфіг 1 після зняття захисної стрічки нину, яка визначає кращу зону пружної деформаФіг 5 зображує кришку у розрізі по лінії ВВ під ції, яка допускає шарнірний поворот ковпачка час відкривання ковпачка ВІДПОВІДНО ДО ОДНОГО З варіантів виконання ця Фіг 6 зображує кришку у розрізі по лінії ВВ піспорожнина окантована з бокових стінок ребрами ля запирання ковпачка у повністю відкритому пожорсткості ложенні ВІДПОВІДНО ДО ще однієї особливості згаданий Кришка за винаходом призначена для щільновиступ розташований на рівні згаданої порожнини го закривання контейнера, верхня частина або у закритому положенні ковпачка горловина якого оснащена запірним фланцем Кришка краще, коли виготовлена способом форВІДПОВІДНО ДО наступної особливості згаданий мування під тиском або прямого пресування із виступ проходить радіально ззовні у закритому пластмасового матеріалу, який має властивості положенні ковпачка пружної деформації ВІДПОВІДНО ДО наступної особливості згаданий виступ має бокову зовнішню поверхню з двома У прикладі виконання по фиг 1 кришка утворефасками, які забезпечують направлення лапки у на ковпачком 1, розташованим над боковою спідконтакт із згаданим фланцем ницею 2, яка у своїй нижній частині має засоби заклацування знизу за запірний фланець С конВІДПОВІДНО ДО спеціальної особливості згадатейнера R (див фіг 2) У своїй верхній частині спіний виступ має трапецеїдальний поперечний зріз з дниця 2 має відривну захисну стрічку 12 Спідниця утворенням гачка 2 прикріплена до ковпачка 1 у продовженні його Краще, коли згадана запірна лапка оснащена периферійного бортика 1а підсилювальним елементом, який опирається на її внутрішню поверхню, щоб не допустити її вигину Захисна стрічка 12 забезпечує тимчасове розвсередину ривне з'єднання між ковпачком 1 та спідницею 2 Стрічка 12 з'єднана з ковпачком 1 та спідницею 2 ВІДПОВІДНО ДО ще одного варіанту виконання за допомогою периферійних перемичок 20, які моодин із КІНЦІВ захисної стрічки оснащений пластинжуть бути розірвані кою Краще, коли ця пластинка (22) розташована у Захисна стрічка 12 виконана заодно з пластивідповідному вирізі бокової СПІДНИЦІ нкою 22, яка виступає вниз і не має перемички 20 принаймні на одній своїй частині, у даному випадВІДПОВІДНО ДО особливого прикладу виконання 57867 ку на нижній частині Краще, коли пластина 22 виконана на одному КІНЦІ стрічки 12 й розташована у відповідному вирізі 2а таким чином, що знаходиться в одній площині із спідницею 2 та стрічкою 12, утворюючи загальну, по суті єдину циліндричну оболонку перед надіванням на контейнер R Стрічка 12 виконана на частиш периферії бокової СПІДНИЦІ 2 з утворенням на додатковій ДІЛЬНИЦІ шарніра 21 Шарнір 21 утворений двома скобами 21а та 21Ь, які обмежують між собою вільне вікно, 26 Як видно також на фіг 4, кожна із скоб 21 а, 21 b містить порожнину 210, яка визначає кращу зону пружної деформації та/або фіксації, що допускає поворот ковпачка 1 вверх Порожнина 210 окантована з боків двома ребрами 211 жорсткості Ковпачок 1 має запірну лапку 24, на вільному КІНЦІ якої виконано перекидне потовщення або виступ 25, призначений для взаємодії з фланцем С для утримання ковпачка в повністю відкритому положенні Запірна лапка 24 розташована у ВІКНІ 26, а виступ 25 виступає назовні у закритому положенні ковпачка 1 На фіг 2 кришка у прикладі виконання по фіг 1 зображена на початку установки на контейнері R Як видно на кресленні, кришка додатково містить циліндричну втулку 10, виконану заодно з внутрішньою поверхнею ковпачка 1 Втулка 10 призначена для введення всередину верхньої частини або горловини контейнера R з щільним контактом з його внутрішньою стінкою (див фіг 3 та 4) На цьому етапі установки засоби заклацування СПІДНИЦІ 2 ще не замкнуті на фланці С контейнера R Ці засоби утворені внутрішнім потовщенням 23 на ДІЛЯНЦІ периферії У зображеному положенні воно опирається на фланець С Захисна стрічка 12 та її пластинка 22 прикріплені до нижньої поверхні ковпачка 1 на відстані від його периферійного бортика 1а, яке по суті відповідає товщині їх ЗОВНІШНІХ частин з утворенням по суті загальної циліндричної поверхні Для надання зовнішнього вигляду суцільної циліндричної поверхні зовнішня поверхня пластини 22 у даному прикладі виконана у вигляді частини циліндра, а у випадку необхідності з внутрішньою порожниною На верхніх і нижніх кантах стрічки 12 й пластинки 22 краще, коли виконані дві фаски Внутрішня поверхня пластини 22 захисної стрічки 12 виконана з приливом 22а Прилив 22а розташований на СПІДНИЦІ 2 по суті на тій же висоті, що й внутрішнє потовщення 23, так що у положенні по фіг 2 він також спирається на фланець С Прилив 22а має профіль принаймні з двома, а краще з трьома плоскими гранями Верхня грань 220 та нижня грань 221 проходять похило під кутом 20° до 40° до вертикальної осі приливу Центральна грань 222 по суті паралельна цій осі Верхня грань 220 виконана похилою для полегшення видалення форми після виготовлення кришки Етап заклацування внутрішнього потовщення 23 починається з упору нижньої грані 221 у фла нець С, після чого похила фаска насувається на фланець На фіг 3 кришка зображена у положенні по закінченні установки після заклацування У цьому положенні внутрішнє потовщення 23 заклацнуто за фланець С, в той же час як пластинка 22 шарнірно розвернута назовні й вверх Цей шарнірний розворот забезпечується слизьким входом нижньої похилої грані 2 2 1 , а потім центральної прямої грані 222 у контакт з фланцем С Геометрія приливу 22 визначається у функції геометрії фланця С для забезпечення необхідної амплітуди шарнірного розвороту Таким чином, заклацування викликає автоматичне висування пластинки 22 так, що вона виступає від порожнини бокової СПІДНИЦІ 2 й утворює засіб захвату захисної стрічки 12 У цьому положенні нижній край 2Ь СПІДНИЦІ 2 упирається у нижній виступ Т контейнера R Запірна лапка 24 по суті перпендикулярна нижній круговій поверхні ковпачка 1 й оснащена підсилювальним елементом 27, який проходить похило назовні вниз, прилягаючи до внутрішньої поверхні лапки 24 Виступ 25 має трапецеїдальний поперечний розріз з утворенням гачка й зовнішню бокову поверхню 25а з двома фасками У закритому положенні кришки по фіг 25 розташований на рівні порожнин 210 скоб 21а, 21 b На фіг 4 кришка у тому ж виконанні представлена у положенні після зняття захисної стрічки 12 з пластиною 22 за допомогою кругового відриву по перемичках 20 Виріз 2а СПІДНИЦІ 2, в якому раніше розташовувалась пластинка 22, тепер пустий і утворює простір або засіб для захвату ковпачка 1 На фіг 5 кришка у тому ж виконанні представлена у положенні під час відкривання ковпачка 1 Користувач піднімає ковпачок 1, наприклад, захоплюючи його периферійний бортик 1а у МІСТІ вирізу 2а Здатність матеріалу кришки до пружної деформації дозволяє відкрити ковпачок за допомогою вигину та/або деформації скоб 21а, 21 b шарніру 21 Відкриття контейнера проводиться поворотом ковпачка 1 вверх навколо осі, яка проходить через шарнір 21, що викликає рух втулки 10 Втулка 10 поступово виходить за рахунок сковзання, а при необхідності й за рахунок пружної деформації при контакті з внутрішньою стінкою горловини контейнера Одночасно виступ 25 запірної лапки 24 входить в опорний контакт з фланцем С контейнера Підсилювальний елемент 27 діє на спинку лапки, не даючи їй прогнутися всередину Проте за рахунок свого нахилу підсилювальний елемент 27 дозволяє запірній лапці свободу вигину у ЗОВНІШНІЙ бік Шарнірний поворот ковпачка 1 вверх викликає вигин лапки 24 назовні, що викликає перекидання виступу 25 таким чином, що його поверхня 25а з двома фасками забезпечує напрям лапки 24 у контакт з фланцем С У деяких випадках вигин лапки 24 супроводжується невеликою деформацією поперечної стінки ковпачка 1 На фіг 6 кришка представлена у відкритому положенні, в якому ковпачок 1 розташований під кутом приблизно 90° по відношенню до вихідного закритого положення У цьому положенні тачковий профіль виступу 25 заблокований у кутовій ДІЛЯНЦІ, утвореній фланцем С й горловиною контейнера Це блокування, яке підсилене дією підсилюва і la \ С—j 21 1 ) І210 і 2 Ь 22 1 \~ 57867 8 льного елемента 27, забезпечує надійне утримання ковпачка 1 у повністю відкритому положенні незалежно від позиції контейнера R Повернення ковпачка 1 у закрите положення проводиться вручну натисканням на його зовнішню поверхню з легким зусиллям, необхідним для проходження поперечної стінки кришки й виступу 25 через фланець С А [—А ФІГ.1 Фіг.4 Фіг.5 Фіг 2 Фіг.3 Комп'ютерна верстка Т Чепелєва ФІГ.6 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
