Розпилювальна головка для аерозольного контейнера

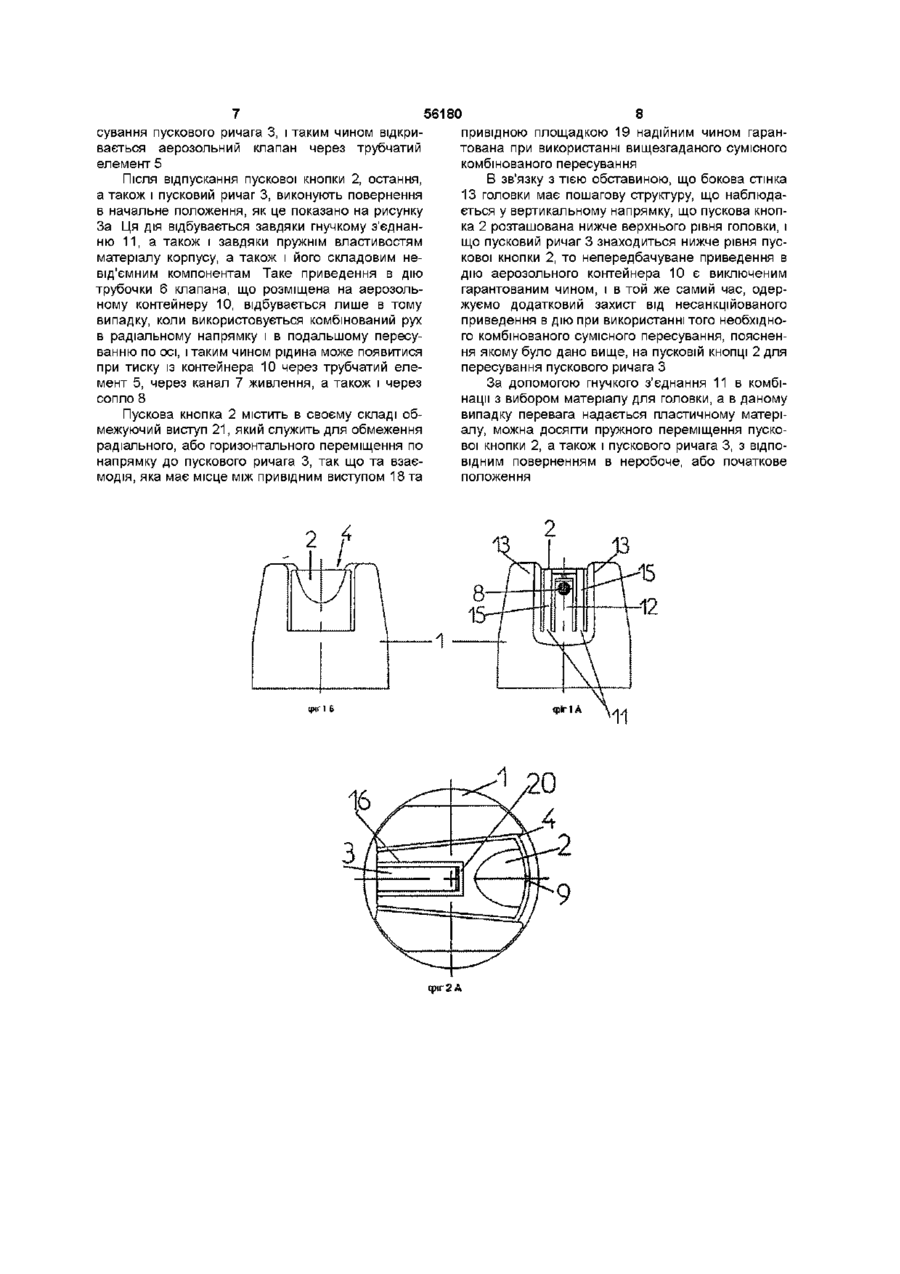

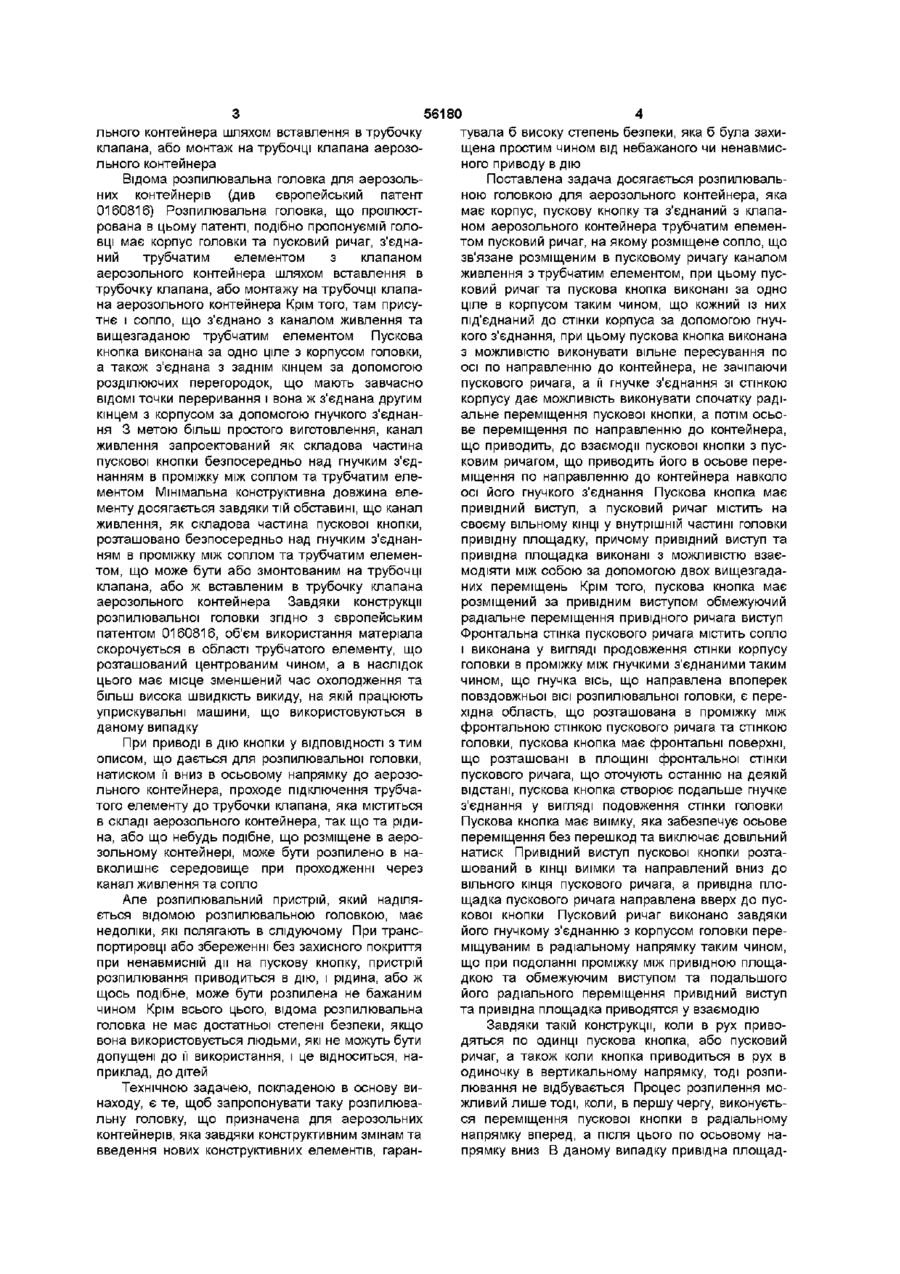

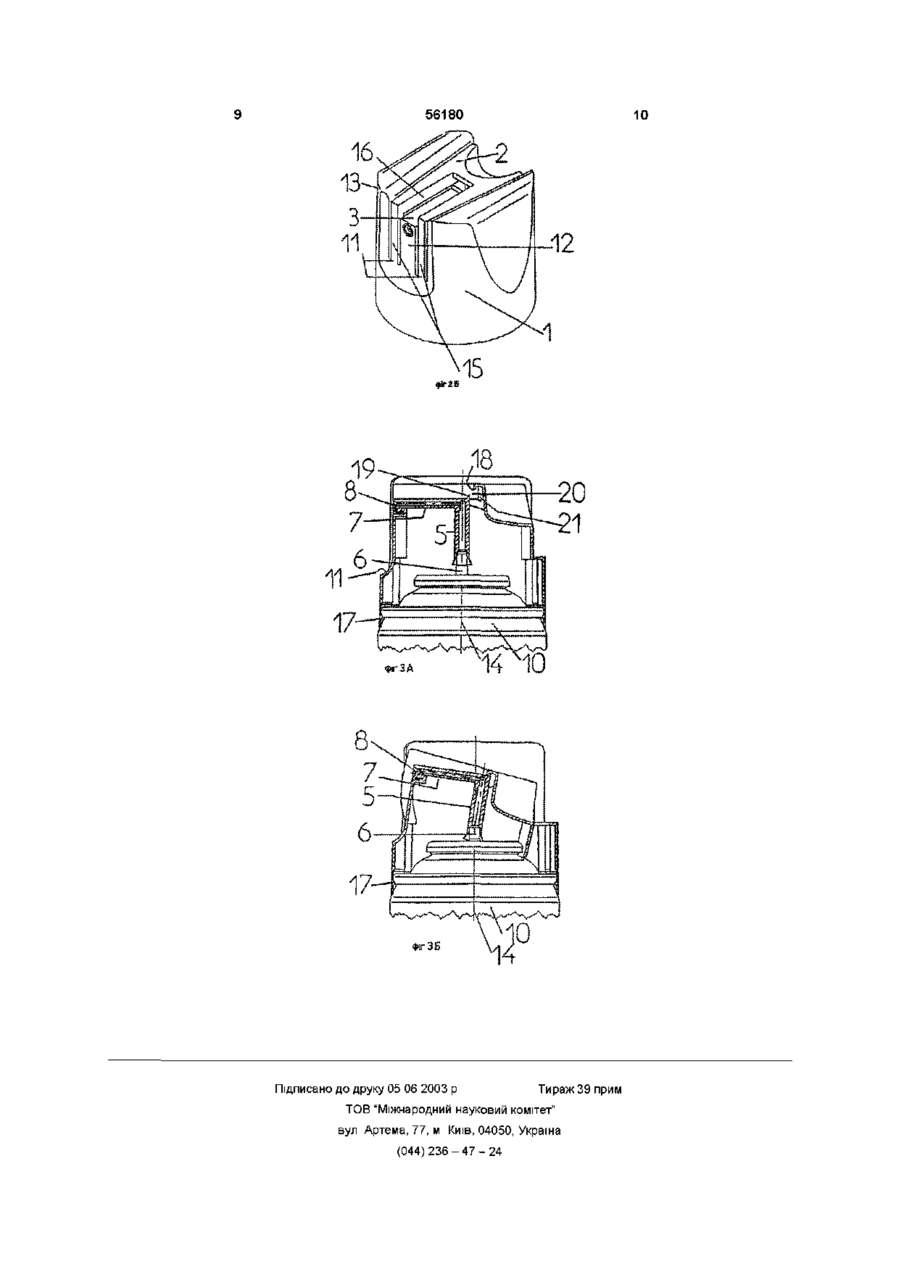

1 Розпилювальна головка для аерозольного контейнера, яка має корпус, пускову кнопку та з'єднаний з клапаном аерозольного контейнера трубчатим елементом пусковий важіль , на якому розміщене сопло, що зв'язане розміщеним в пусковому важелі каналом живлення з трубчатим елементом, яка відрізняється тим, що пусковий важіль та пускова кнопка виконані за одне ціле з корпусом таким чином, що кожний із них під'єднаний до стінки корпуса за допомогою гнучкого з'єднання, при цьому пускова кнопка виконана з можливістю виконувати вільне пересування по осі по направленню до контейнера, не зачіпаючи пускового важеля , а и гнучке з'єднання зі стінкою корпусу дає можливість виконувати спочатку радіальне переміщення пускової кнопки, а потім осьове переміщення по направленню до контейнера, що приводить до взаємодії пускової кнопки з пусковим важелем, що приводить його в осьове переміщення по направленню до контейнера навколо осі його гнучкого з'єднання 2 Розпилювальна головка по п 1, яка відрізняється тим, що пускова кнопка має привідний виступ, а пусковий важіль містить на своєму вільному КІНЦІ у внутрішній частині головки привідну площадку, причому привідний виступ та привідна площадка виконані з можливістю взаємодіяти між собою за допомогою двох вищезгаданих переміщень Даний винахід відноситься до розпилювальної головки, яка призначена для аерозольного кон 3 Розпилювальна головка по п 1 або 2, яка відрізняється тим, що пускова кнопка має розміщений за привідним виступом обмежуючий радіальне переміщення привідного важеля виступ 4 Розпилювальна головка по одному з попередніх пунктів, яка відрізняється тим, що фронтальна стінка пускового важеля містить сопло і виконана у вигляді продовження стінки корпусу головки в проміжку між гнучкими з'єднаннями таким чином, що гнучка вісь, що направлена впоперек повздовжньої осі розпилювальної головки, є перехідною областю, що розташована в проміжку між фронтальною стінкою пускового важеля та стінкою головки, пускова кнопка має фронтальні поверхні, що розташовані в площині фронтальної стінки пускового важеля, що оточують останню на деякій відстані, пускова кнопка утворює подальше гнучке з'єднання у вигляді подовження стінки головки 5 Розпилювальна головка по одному з попередніх пунктів, яка відрізняється тим, що пускова кнопка має виїмку, яка забезпечує осьове переміщення без перешкод та виключає довільний натиск 6 Розпилювальна головка по одному з попередніх пунктів, яка відрізняється тим, що привідний виступ пускової кнопки розташований в КІНЦІ виїмки та направлений вниз до вільного кінця пускового важеля 7 Розпилювальна головка по п 6, яка відрізняється тим, що привідна площадка пускового важеля направлена вверх до пускової кнопки 8 Розпилювальна головка по одному з попередніх пунктів, яка відрізняється тим, що пусковий важіль виконаний завдяки його гнучкому з'єднанню з корпусом головки переміщуваним в радіальному напрямку таким чином, що при подоланні проміжку між привідною площадкою та обмежуючим виступом та подальшого його радіального переміщення привідний виступ та привідна площадка приводяться у взаємодію тейнера та яка має корпус та пусковий ричаг, з єднаний трубчатим елементом з клапаном аерозо О О 00 (О ю 56180 4 тувала б високу степень безпеки, яка б була захищена простим чином від небажаного чи ненавмисного приводу в дію Поставлена задача досягається розпилювальною головкою для аерозольного контейнера, яка має корпус, пускову кнопку та з'єднаний з клапаном аерозольного контейнера трубчатим елементом пусковий ричаг, на якому розміщене сопло, що зв'язане розміщеним в пусковому ричагу каналом живлення з трубчатим елементом, при цьому пусковий ричаг та пускова кнопка виконані за одно ціле в корпусом таким чином, що кожний із них під'єднаний до стінки корпуса за допомогою гнучкого з'єднання, при цьому пускова кнопка виконана з можливістю виконувати вільне пересування по осі по направленню до контейнера, не зачіпаючи пускового ричага, а її гнучке з'єднання зі стінкою корпусу дає можливість виконувати спочатку радіальне переміщення пускової кнопки, а потім осьове переміщення по направленню до контейнера, що приводить, до взаємодії пускової кнопки з пусковим ричагом, що приводить його в осьове переміщення по направленню до контейнера навколо осі його гнучкого з'єднання Пускова кнопка має привідний виступ, а пусковий ричаг містить на своєму вільному КІНЦІ у внутрішній частині головки привідну площадку, причому привідний виступ та привідна площадка виконані з можливістю взаємодіяти між собою за допомогою двох вищезгаданих переміщень Крім того, пускова кнопка має розміщений за привідним виступом обмежуючий радіальне переміщення привідного ричага виступ Фронтальна стінка пускового ричага містить сопло і виконана у вигляді продовження стінки корпусу головки в проміжку між гнучкими з'єднаними таким чином, що гнучка вісь, що направлена впоперек повздовжньої ВІСІ розпилювальної головки, є перехідна область, що розташована в проміжку між фронтальною стінкою пускового ричага та стінкою головки, пускова кнопка має фронтальні поверхні, При приводі в дію кнопки у ВІДПОВІДНОСТІ з тим що розташовані в площині фронтальної стінки описом, що дається для розпилювальної головки, пускового ричага, що оточують останню на деякій натиском її вниз в осьовому напрямку до аерозовідстані, пускова кнопка створює подальше гнучке льного контейнера, проходе підключення трубчаз'єднання у вигляді подовження стінки головки того елементу до трубочки клапана, яка міститься Пускова кнопка має виїмку, яка забезпечує осьове в складі аерозольного контейнера, так що та рідипереміщення без перешкод та виключає довільний на, або що небудь подібне, що розміщене в аеронатиск Привідний виступ пускової кнопки розтазольному контейнері, може бути розпилено в нашований в КІНЦІ виїмки та направлений вниз до вколишнє середовище при проходженні через вільного кінця пускового ричага, а привідна плоканал живлення та сопло щадка пускового ричага направлена вверх до пускової кнопки Пусковий ричаг виконано завдяки Але розпилювальний пристрій, який наділяйого гнучкому з'єднанню з корпусом головки переється відомою розпилювальною головкою, має міщуваним в радіальному напрямку таким чином, недоліки, які полягають в слідуючому При трансщо при подоланні проміжку між привідною площапортировці або збереженні без захисного покриття дкою та обмежуючим виступом та подальшого при ненавмисній дії на пускову кнопку, пристрій його радіального переміщення привідний виступ розпилювання приводиться в дію, і рідина, або ж та привідна площадка приводятся у взаємодію щось подібне, може бути розпилена не бажаним чином Крім всього цього, відома розпилювальна головка не має достатньої степені безпеки, якщо Завдяки такій конструкції, коли в рух привовона використовується людьми, які не можуть бути дяться по одинці пускова кнопка, або пусковий допущені до її використання, і це відноситься, наричаг, а також коли кнопка приводиться в рух в приклад, до дітей одиночку в вертикальному напрямку, тоді розпилювання не відбувається Процес розпилення моТехнічною задачею, покладеною в основу вижливий лише тоді, коли, в першу чергу, виконуєтьнаходу, є те, щоб запропонувати таку розпилювася переміщення пускової кнопки в радіальному льну головку, що призначена для аерозольних напрямку вперед, а після цього по осьовому наконтейнерів, яка завдяки конструктивним змінам та прямку вниз В даному випадку привідна площадвведення нових конструктивних елементів, гаранльного контейнера шляхом вставлення в трубочку клапана, або монтаж на трубочці клапана аерозольного контейнера Відома розпилювальна головка для аерозольних контейнерів (див європейський патент 0160816) Розпилювальна головка, що проілюстрована в цьому патенті, подібно пропонуємій головці має корпус головки та пусковий ричаг, з'єднаний трубчатим елементом з клапаном аерозольного контейнера шляхом вставлення в трубочку клапана, або монтажу на трубочці клапана аерозольного контейнера Крім того, там присутнє і сопло, що з'єднано з каналом живлення та вищезгаданою трубчатим елементом Пускова кнопка виконана за одно ціле з корпусом головки, а також з'єднана з заднім кінцем за допомогою розділюючих перегородок, що мають завчасно ВІДОМІ точки переривання і вона ж з'єднана другим кінцем з корпусом за допомогою гнучкого з'єднання 3 метою більш простого виготовлення, канал живлення запроектований як складова частина пускової кнопки безпосередньо над гнучким з'єднанням в проміжку між соплом та трубчатим елементом Мінімальна конструктивна довжина елементу досягається завдяки тій обставині, що канал живлення, як складова частина пускової кнопки, розташовано безпосередньо над гнучким з'єднанням в проміжку між соплом та трубчатим елементом, що може бути або змонтованим на трубочці клапана, або ж вставленим в трубочку клапана аерозольного контейнера Завдяки конструкції розпилювальної головки згідно з європейським патентом 0160816, об'єм використання матеріала скорочується в області трубчатого елементу, що розташований центрованим чином, а в наслідок цього має місце зменшений час охолодження та більш висока швидкість викиду, на якій працюють уприскувальні машини, що використовуються в даному випадку 56180 ка, а також привідний виступ приходять у ефективну взаємодію, так що, нормальним чином, має місце з'єднання трубчатого елемента з трубочкою клапана аерозольного контейнера Пропонуємий винахід ілюструється кресленнями, що приводяться нижче На фігурах 1а і 1б-відповідно вид спереду та вид ззаду розпилювальної головки, На фігурі 2а-вид зверху розпилювальної головки, На фігурі 2б-аксонометричний вид розпилювальної головки, На фігурі За-повздовжній перетин розпилювальної головки у неробочому стані, На фігурі Зб-повздовжній перетин розпилювальної головки в робочих умовах Розпилювальна головка, що приведена на фігурах, має корпус 1, пускову кнопку 2, пусковий ричаг 3, виїмку в головці 4, трубчатий елемент 5, трубочку клапана 6, канал живлення 7, сопло 8, розділяючі перегородки 9, аерозольний контейнер 10, гнучке з'єднання 11, фронтальну стінку 12 пускового ричага, повздовжню вісь 14 головки, передню поверхню 15 пускової кнопки, виїмку 16 в пусковій кнопці, пружне зчеплення 17 на нижньому КІНЦІ головки, привідний виступ 18, привідну площадку 19, проміжок 20, обмежуючий виступ 21 Розпилювальна головка, що зображена на фігурах, призначена для аерозольного контейнера 10 (дивись фігури За і 36), який може бути виготовленим, наприклад, з алюмінію, або ж подібного матеріалу Розпилювальна головка має міцний циліндричний корпус 1, на якому за одно ціле виготовлені як пускова кнопка 2, так і пусковий ричаг З Пусковий ричаг 3 та пускова кнопка 2 розміщені у виїмці 4, яка простирається впоперек над поверхнею циліндричного корпусу 1 Пусковий ричаг 3 включає в свій склад центральний трубчатий елемент 5, який може бути або вставленою в трубочку 6 клапана аерозольного контейнера 10, або змонтований на цій же самій трубочці клапана, а сопло 8, а також канал живлення 7 під'єднані до аерозольного контейнера на одному КІНЦІ, а також до трубчатого елементу на другому КІНЦІ ДЛЯ розпилювання вмісту контейнера, наприклад, рідини Крім цього, пускова кнопка 2, яка оточує пусковий ричаг 3, виконана за одно ціле з циліндричним корпусом 1 Пускова кнопка 2 під'єднана до корпусу 1 з тильної його сторони за допомогою розділяючих перегородок 9, які мають в своєму складі точки навмисного переривання, і в той же самий час на другому КІНЦІ З'ВЯЗОК виконано через гнучке з'єднання 11 Ідентичне гнучке з'єднання має пусковий ричаг 3, який простирається по направленню вверх в розширенні корпуса 1 Гнучке з'єднання 11 сформоване таким чином, що фронтальна стінка 12 пускового ричага 3, яка включає в склад сопло 8, сформована шляхом розширення стінки 13, що вісь, яка простирається поперек по направленню до повздовжньої осі 14 головки, приведе до виникнення такої перехідної області, яка розташована в проміжку між фронтальною стінкою 12 пускового ричага 3 та стінкою 13 головки В тому ж самому розумінні, гнучке з'єднання 6 11 для пускової кнопки 2 сформоване як продовження стінки 13 головки Згідно ЦЬОГО, пускова кнопка 2 містить в своєму складі фронтальні плоскості 15, які розташовані в плоскості фронтальної стінки 12 пускового ричага 3, та які оточують останній на деякій відстані Пускова кнопка 2 включає в свій склад виїмку 16, яка призначена для виконання без перешкод осьового переміщення, а також і для вільного від несанкціонованого натиску, який виконується по направленню до повздовжньої ВІСІ 14 головки, тобто в осьовому напрямку При виконанні початкового тиску на пускову кнопку 2, розділяючі перегородки 9 розкриваються і є можливість виконувати переміщення кнопки 2, або ж и приводити в наклонне положення по направленню вниз навколо гнучкого з'єднання 11, яке було визначено вище РОЗДІЛЯЮЧІ перегородки 9 в один і той же час вказують на ту обставину, чи мало місце недопустиме використання вмісту аерозольного контейнера, чи не мало Вищезгадане сопло 8, до якого під'єднаний канал живлення 7, розташовується в тих умовних висвердлених отворах, або ж в тих подібним їм місцях, які розміщені на фронтальній СТІНЦІ 12 пускового ричага З Для того, щоб розпилювальна головка на аерозольному контейнері 10 знаходилась в безпеці, то корпус 1 закріплено в області його нижнього краю гнучким чином заціпляючими виступами 17, які виконують гнучку вазємодію з виїмками, що розташовані на аерозольному контейнері 10 Треба замітити, посилаючись на вид зверху, що зображений на рисунку 2а, виїмка 16, що включена до складу пускової кнопки 2, сформована таким чином, що має місце вільний оточуючий профіль, і при цій обставині є можливість натиску без перешкод у вертикальному напрямку без пересуву повздовж пускового ричага З На ілюстрації того неробочого стану, в якому знаходиться розпилювальне головка та який показано на рисунку За, є можливість побачити той привідний виступ 18, який виконано за одно ціле Цей привідний виступ 18 простирається у вертикальному напрямку вниз, і його можна приводити у взаємодію з привідною площадкою 19, яка розташована на пусковому ричагу З В тому випадку, якщо виходити з того неробочого стану, що зображений на рисунку За, виконується натиск пускового ричага 3 у вертикальному напрямку вниз в осьовому напрямку завдяки проміжку 20, який розташований між привідним виступом 18 та привідною площадкою 19, тоді переміщення без перешкод може бути гарантованим без передачі енергії пересування пусковому ричагу З Необхідна безпека, яка є у розпилювальної головки, проти її небажаного використання, наприклад, дітьми, забезпечується втому випадку, коли додержується ця конструктивна вимога Тільки лише в тому випадку, виходячи з рисунку 36, виконується в першу чергу переміщення пускового ричага 3 в радиальному напрямку, тобто по напрямку до сопла 8, привідний виступ 18 займає таке положення по відношенню до пускової площадки 19, що протягом подальшого зчіплюючого натиску пускової кнопки 2 відбувається пере 56180 сування пускового ричага 3, і таким чином відкривається аерозольний клапан через трубчатий елемент 5 Після відпускання пускової кнопки 2, остання, а також і пусковий ричаг 3, виконують повернення в начальне положення, як це показано на рисунку За Ця дія відбувається завдяки гнучкому з'єднанню 11, а також і завдяки пружнім властивостям матеріалу корпусу, а також і його складовим невід'ємним компонентам Таке приведення в дію трубочки 6 клапана, що розміщена на аерозольному контейнеру 10, відбувається лише в тому випадку, коли використовується комбінований рух в радіальному напрямку і в подальшому пересуванню по осі, і таким чином рідина може появитися при тиску із контейнера 10 через трубчатий елемент 5, через канал 7 живлення, а також і через сопло 8 Пускова кнопка 2 містить в своєму складі обмежуючий виступ 21, який служить для обмеження радіального, або горизонтального переміщення по напрямку до пускового ричага 3, так що та взаємодія, яка має місце між привідним виступом 18 та 8 привідною площадкою 19 надійним чином гарантована при використанні вищезгаданого сумісного комбінованого пересування В зв'язку з тією обставиною, що бокова стінка 13 головки має пошагову структуру, що наблюдається у вертикальному напрямку, що пускова кнопка 2 розташована нижче верхнього рівня головки, і що пусковий ричаг 3 знаходиться нижче рівня пускової кнопки 2, то непередбачуване приведення в дію аерозольного контейнера 10 є виключеним гарантованим чином, і в той же самий час, одержуємо додатковий захист від несанкційованого приведення в дію при використанні того необхідного комбінованого сумісного пересування, пояснення якому було дано вище, на пусковій кнопці 2 для пересування пускового ричага З За допомогою гнучкого з'єднання 11 в комбінації з вибором матеріалу для головки, а в даному випадку перевага надається пластичному матеріалу, можна досягти пружного переміщення пускової кнопки 2, а також і пускового ричага 3, з ВІДПОВІДНИМ поверненням в неробоче, або початкове положення 16 фіг 2 А 56180 10 х 14 10 17-F ФІГЗБ 4 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
