Спосіб одержання кодів поповнення абонентом стільникової мережі

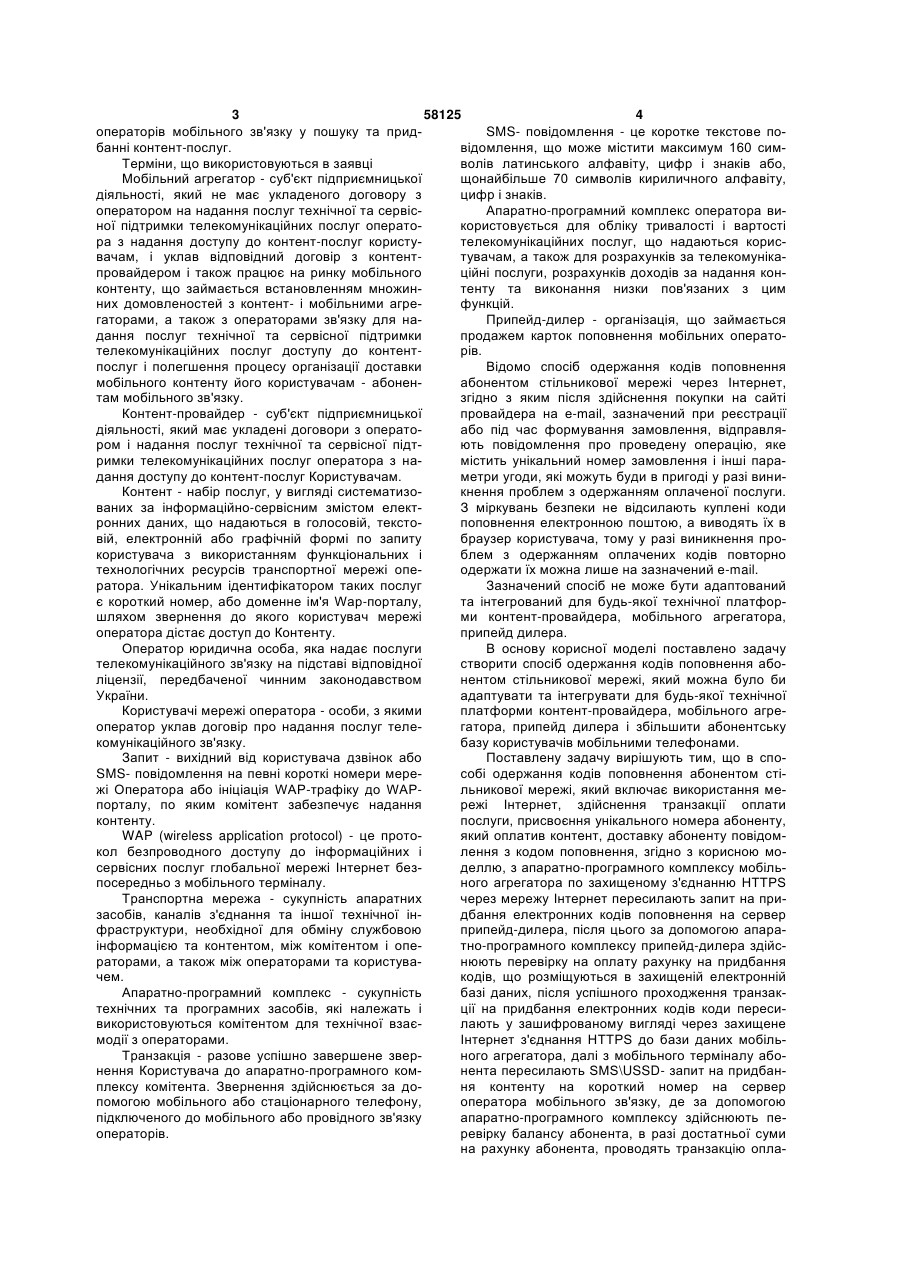

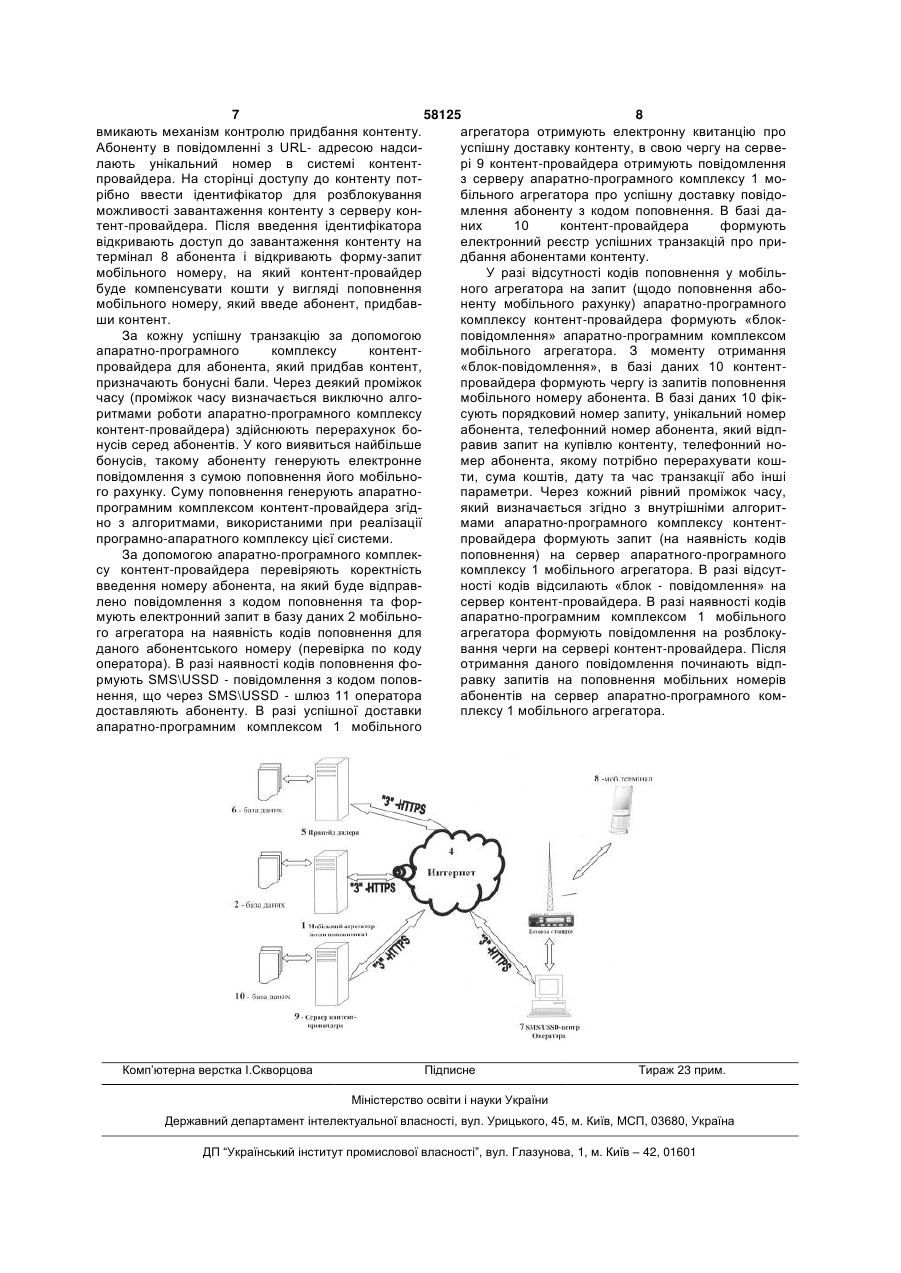

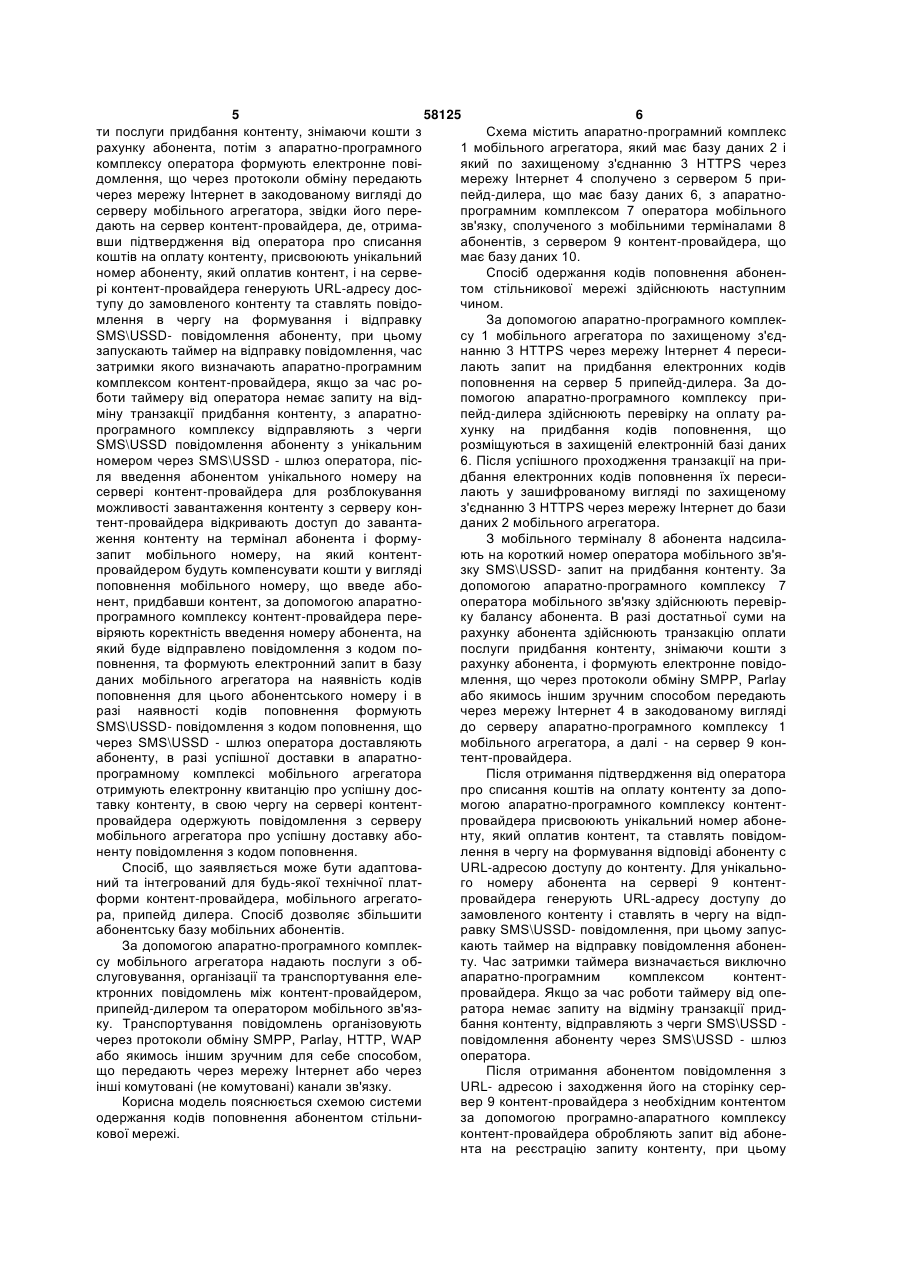

Спосіб одержання кодів поповнення абонентом стільникової мережі, що включає використання мережі Інтернет, здійснення транзакції оплати послуги, присвоєння унікального номера абоненту, який оплатив контент, доставку абоненту повідомлення з кодом поповнення, який відрізняється тим, що з апаратно-програмного комплексу мобільного агрегатора по захищеному з'єднанню HTTPS через мережу Інтернет пересилають запит на придбання електронних кодів поповнення на сервер припейд-дилера, після цього за допомогою апаратно-програмного комплексу припейд-дилера здійснюють перевірку на оплату рахунку на придбання кодів, що розміщуються в захищеній електронній базі даних, після успішного проходження транзакції на придбання електронних кодів коди пересилають у зашифрованому вигляді через захищене Інтернет з'єднання HTTPS до бази даних мобільного агрегатора, далі з мобільного термінала абонента пересилають SMS\USSD-запит на придбання контенту на короткий номер на сервер оператора мобільного зв'язку, де за допомогою апаратно-програмного комплексу здійснюють перевірку балансу абонента, в разі достатньої суми на рахунку абонента, проводять транзакцію оплати послуги придбання контенту, знімаючи кошти з рахунку абонента, потім з апаратно-програмного комплексу оператора формують електронне повідомлення, що через протоколи обміну передають через мережу Інтернет в закодованому вигляді до сервера мобільного агрегатора, звідки його передають на сервер контент-провайдера, де, отрима U 2 (19) 1 3 58125 4 операторів мобільного зв'язку у пошуку та придSMS- повідомлення - це коротке текстове побанні контент-послуг. відомлення, що може містити максимум 160 симТерміни, що використовуються в заявці волів латинського алфавіту, цифр і знаків або, Мобільний агрегатор - суб'єкт підприємницької щонайбільше 70 символів кириличного алфавіту, діяльності, який не має укладеного договору з цифр і знаків. оператором на надання послуг технічної та сервісАпаратно-програмний комплекс оператора виної підтримки телекомунікаційних послуг оператокористовується для обліку тривалості і вартості ра з надання доступу до контент-послуг користутелекомунікаційних послуг, що надаються корисвачам, і уклав відповідний договір з контенттувачам, а також для розрахунків за телекомунікапровайдером і також працює на ринку мобільного ційні послуги, розрахунків доходів за надання конконтенту, що займається встановленням множинтенту та виконання низки пов'язаних з цим них домовленостей з контент- і мобільними агрефункцій. гаторами, а також з операторами зв'язку для наПрипейд-дилер - організація, що займається дання послуг технічної та сервісної підтримки продажем карток поповнення мобільних оператотелекомунікаційних послуг доступу до контентрів. послуг і полегшення процесу організації доставки Відомо спосіб одержання кодів поповнення мобільного контенту його користувачам - абоненабонентом стільникової мережі через Інтернет, там мобільного зв'язку. згідно з яким після здійснення покупки на сайті Контент-провайдер - суб'єкт підприємницької провайдера на e-mail, зазначений при реєстрації діяльності, який має укладені договори з оператоабо під час формування замовлення, відправляром і надання послуг технічної та сервісної підтють повідомлення про проведену операцію, яке римки телекомунікаційних послуг оператора з намістить унікальний номер замовлення і інші парадання доступу до контент-послуг Користувачам. метри угоди, які можуть буди в пригоді у разі виниКонтент - набір послуг, у вигляді систематизокнення проблем з одержанням оплаченої послуги. ваних за інформаційно-сервісним змістом електЗ міркувань безпеки не відсилають куплені коди ронних даних, що надаються в голосовій, текстопоповнення електронною поштою, а виводять їх в вій, електронній або графічній формі по запиту браузер користувача, тому у разі виникнення прокористувача з використанням функціональних і блем з одержанням оплачених кодів повторно технологічних ресурсів транспортної мережі опеодержати їх можна лише на зазначений e-mail. ратора. Унікальним ідентифікатором таких послуг Зазначений спосіб не може бути адаптований є короткий номер, або доменне ім'я Wap-порталу, та інтегрований для будь-якої технічної платфоршляхом звернення до якого користувач мережі ми контент-провайдера, мобільного агрегатора, оператора дістає доступ до Контенту. припейд дилера. Оператор юридична особа, яка надає послуги В основу корисної моделі поставлено задачу телекомунікаційного зв'язку на підставі відповідної створити спосіб одержання кодів поповнення аболіцензії, передбаченої чинним законодавством нентом стільникової мережі, який можна було би України. адаптувати та інтегрувати для будь-якої технічної Користувачі мережі оператора - особи, з якими платформи контент-провайдера, мобільного агреоператор уклав договір про надання послуг телегатора, припейд дилера і збільшити абонентську комунікаційного зв'язку. базу користувачів мобільними телефонами. Запит - вихідний від користувача дзвінок або Поставлену задачу вирішують тим, що в споSMS- повідомлення на певні короткі номери мересобі одержання кодів поповнення абонентом стіжі Оператора або ініціація WAP-трафіку до WAPльникової мережі, який включає використання мепорталу, по яким комітент забезпечує надання режі Інтернет, здійснення транзакції оплати контенту. послуги, присвоєння унікального номера абоненту, WAP (wireless application protocol) - це протоякий оплатив контент, доставку абоненту повідомкол безпроводного доступу до інформаційних і лення з кодом поповнення, згідно з корисною мосервісних послуг глобальної мережі Інтернет безделлю, з апаратно-програмного комплексу мобільпосередньо з мобільного терміналу. ного агрегатора по захищеному з'єднанню HTTPS Транспортна мережа - сукупність апаратних через мережу Інтернет пересилають запит на призасобів, каналів з'єднання та іншої технічної індбання електронних кодів поповнення на сервер фраструктури, необхідної для обміну службовою припейд-дилера, після цього за допомогою апараінформацією та контентом, між комітентом і опетно-програмного комплексу припейд-дилера здійсраторами, а також між операторами та користуванюють перевірку на оплату рахунку на придбання чем. кодів, що розміщуються в захищеній електронній Апаратно-програмний комплекс - сукупність базі даних, після успішного проходження транзактехнічних та програмних засобів, які належать і ції на придбання електронних кодів коди пересивикористовуються комітентом для технічної взаєлають у зашифрованому вигляді через захищене модії з операторами. Інтернет з'єднання HTTPS до бази даних мобільТранзакція - разове успішно завершене зверного агрегатора, далі з мобільного терміналу абонення Користувача до апаратно-програмного комнента пересилають SMS\USSD- запит на придбанплексу комітента. Звернення здійснюється за доня контенту на короткий номер на сервер помогою мобільного або стаціонарного телефону, оператора мобільного зв'язку, де за допомогою підключеного до мобільного або провідного зв'язку апаратно-програмного комплексу здійснюють пеоператорів. ревірку балансу абонента, в разі достатньої суми на рахунку абонента, проводять транзакцію опла 5 58125 6 ти послуги придбання контенту, знімаючи кошти з Схема містить апаратно-програмний комплекс рахунку абонента, потім з апаратно-програмного 1 мобільного агрегатора, який має базу даних 2 і комплексу оператора формують електронне повіякий по захищеному з'єднанню 3 HTTPS через домлення, що через протоколи обміну передають мережу Інтернет 4 сполучено з сервером 5 причерез мережу Інтернет в закодованому вигляді до пейд-дилера, що має базу даних 6, з апаратносерверу мобільного агрегатора, звідки його перепрограмним комплексом 7 оператора мобільного дають на сервер контент-провайдера, де, отримазв'язку, сполученого з мобільними терміналами 8 вши підтвердження від оператора про списання абонентів, з сервером 9 контент-провайдера, що коштів на оплату контенту, присвоюють унікальний має базу даних 10. номер абоненту, який оплатив контент, і на сервеСпосіб одержання кодів поповнення абоненрі контент-провайдера генерують URL-адресу достом стільникової мережі здійснюють наступним тупу до замовленого контенту та ставлять повідочином. млення в чергу на формування і відправку За допомогою апаратно-програмного комплекSMS\USSD- повідомлення абоненту, при цьому су 1 мобільного агрегатора по захищеному з'єдзапускають таймер на відправку повідомлення, час нанню 3 HTTPS через мережу Інтернет 4 пересизатримки якого визначають апаратно-програмним лають запит на придбання електронних кодів комплексом контент-провайдера, якщо за час ропоповнення на сервер 5 припейд-дилера. За доботи таймеру від оператора немає запиту на відпомогою апаратно-програмного комплексу приміну транзакції придбання контенту, з апаратнопейд-дилера здійснюють перевірку на оплату рапрограмного комплексу відправляють з черги хунку на придбання кодів поповнення, що SMS\USSD повідомлення абоненту з унікальним розміщуються в захищеній електронній базі даних номером через SMS\USSD - шлюз оператора, піс6. Після успішного проходження транзакції на приля введення абонентом унікального номеру на дбання електронних кодів поповнення їх пересисервері контент-провайдера для розблокування лають у зашифрованому вигляді по захищеному можливості завантаження контенту з серверу конз'єднанню 3 HTTPS через мережу Інтернет до бази тент-провайдера відкривають доступ до завантаданих 2 мобільного агрегатора. ження контенту на термінал абонента і формуЗ мобільного терміналу 8 абонента надсилазапит мобільного номеру, на який контентють на короткий номер оператора мобільного зв'япровайдером будуть компенсувати кошти у вигляді зку SMS\USSD- запит на придбання контенту. За поповнення мобільного номеру, що введе абодопомогою апаратно-програмного комплексу 7 нент, придбавши контент, за допомогою апаратнооператора мобільного зв'язку здійснюють перевірпрограмного комплексу контент-провайдера переку балансу абонента. В разі достатньої суми на віряють коректність введення номеру абонента, на рахунку абонента здійснюють транзакцію оплати який буде відправлено повідомлення з кодом попослуги придбання контенту, знімаючи кошти з повнення, та формують електронний запит в базу рахунку абонента, і формують електронне повідоданих мобільного агрегатора на наявність кодів млення, що через протоколи обміну SMPP, Parlay поповнення для цього абонентського номеру і в або якимось іншим зручним способом передають разі наявності кодів поповнення формують через мережу Інтернет 4 в закодованому вигляді SMS\USSD- повідомлення з кодом поповнення, що до серверу апаратно-програмного комплексу 1 через SMS\USSD - шлюз оператора доставляють мобільного агрегатора, а далі - на сервер 9 конабоненту, в разі успішної доставки в апаратнотент-провайдера. програмному комплексі мобільного агрегатора Після отримання підтвердження від оператора отримують електронну квитанцію про успішну доспро списання коштів на оплату контенту за допотавку контенту, в свою чергу на сервері контентмогою апаратно-програмного комплексу контентпровайдера одержують повідомлення з серверу провайдера присвоюють унікальний номер абонемобільного агрегатора про успішну доставку абонту, який оплатив контент, та ставлять повідомненту повідомлення з кодом поповнення. лення в чергу на формування відповіді абоненту с Спосіб, що заявляється може бути адаптоваURL-адресою доступу до контенту. Для унікальноний та інтегрований для будь-якої технічної платго номеру абонента на сервері 9 контентформи контент-провайдера, мобільного агрегатопровайдера генерують URL-адресу доступу до ра, припейд дилера. Спосіб дозволяє збільшити замовленого контенту і ставлять в чергу на відпабонентську базу мобільних абонентів. равку SMS\USSD- повідомлення, при цьому запусЗа допомогою апаратно-програмного комплеккають таймер на відправку повідомлення абоненсу мобільного агрегатора надають послуги з обту. Час затримки таймера визначається виключно слуговування, організації та транспортування елеапаратно-програмним комплексом контентктронних повідомлень між контент-провайдером, провайдера. Якщо за час роботи таймеру від опеприпейд-дилером та оператором мобільного зв'язратора немає запиту на відміну транзакції придку. Транспортування повідомлень організовують бання контенту, відправляють з черги SMS\USSD через протоколи обміну SMPP, Parlay, HTTP, WAP повідомлення абоненту через SMS\USSD - шлюз або якимось іншим зручним для себе способом, оператора. що передають через мережу Інтернет або через Після отримання абонентом повідомлення з інші комутовані (не комутовані) канали зв'язку. URL- адресою і заходження його на сторінку серКорисна модель пояснюється схемою системи вер 9 контент-провайдера з необхідним контентом одержання кодів поповнення абонентом стільниза допомогою програмно-апаратного комплексу кової мережі. контент-провайдера обробляють запит від абонента на реєстрацію запиту контенту, при цьому 7 58125 8 вмикають механізм контролю придбання контенту. агрегатора отримують електронну квитанцію про Абоненту в повідомленні з URL- адресою надсиуспішну доставку контенту, в свою чергу на сервелають унікальний номер в системі контентрі 9 контент-провайдера отримують повідомлення провайдера. На сторінці доступу до контенту потз серверу апаратно-програмного комплексу 1 морібно ввести ідентифікатор для розблокування більного агрегатора про успішну доставку повідоможливості завантаження контенту з серверу конмлення абоненту з кодом поповнення. В базі датент-провайдера. Після введення ідентифікатора них 10 контент-провайдера формують відкривають доступ до завантаження контенту на електронний реєстр успішних транзакцій про притермінал 8 абонента і відкривають форму-запит дбання абонентами контенту. мобільного номеру, на який контент-провайдер У разі відсутності кодів поповнення у мобільбуде компенсувати кошти у вигляді поповнення ного агрегатора на запит (щодо поповнення абомобільного номеру, який введе абонент, придбавненту мобільного рахунку) апаратно-програмного ши контент. комплексу контент-провайдера формують «блокЗа кожну успішну транзакцію за допомогою повідомлення» апаратно-програмним комплексом апаратно-програмного комплексу контентмобільного агрегатора. З моменту отримання провайдера для абонента, який придбав контент, «блок-повідомлення», в базі даних 10 контентпризначають бонусні бали. Через деякий проміжок провайдера формують чергу із запитів поповнення часу (проміжок часу визначається виключно алгомобільного номеру абонента. В базі даних 10 фікритмами роботи апаратно-програмного комплексу сують порядковий номер запиту, унікальний номер контент-провайдера) здійснюють перерахунок боабонента, телефонний номер абонента, який відпнусів серед абонентів. У кого виявиться найбільше равив запит на купівлю контенту, телефонний нобонусів, такому абоненту генерують електронне мер абонента, якому потрібно перерахувати кошповідомлення з сумою поповнення його мобільноти, сума коштів, дату та час транзакції або інші го рахунку. Суму поповнення генерують апаратнопараметри. Через кожний рівний проміжок часу, програмним комплексом контент-провайдера згідякий визначається згідно з внутрішніми алгоритно з алгоритмами, використаними при реалізації мами апаратно-програмного комплексу контентпрограмно-апаратного комплексу цієї системи. провайдера формують запит (на наявність кодів За допомогою апаратно-програмного комплекпоповнення) на сервер апаратного-програмного су контент-провайдера перевіряють коректність комплексу 1 мобільного агрегатора. В разі відсутвведення номеру абонента, на який буде відправності кодів відсилають «блок - повідомлення» на лено повідомлення з кодом поповнення та форсервер контент-провайдера. В разі наявності кодів мують електронний запит в базу даних 2 мобільноапаратно-програмним комплексом 1 мобільного го агрегатора на наявність кодів поповнення для агрегатора формують повідомлення на розблокуданого абонентського номеру (перевірка по коду вання черги на сервері контент-провайдера. Після оператора). В разі наявності кодів поповнення фоотримання даного повідомлення починають відпрмують SMS\USSD - повідомлення з кодом поповравку запитів на поповнення мобільних номерів нення, що через SMS\USSD - шлюз 11 оператора абонентів на сервер апаратно-програмного комдоставляють абоненту. В разі успішної доставки плексу 1 мобільного агрегатора. апаратно-програмним комплексом 1 мобільного Комп’ютерна верстка І.Скворцова Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
