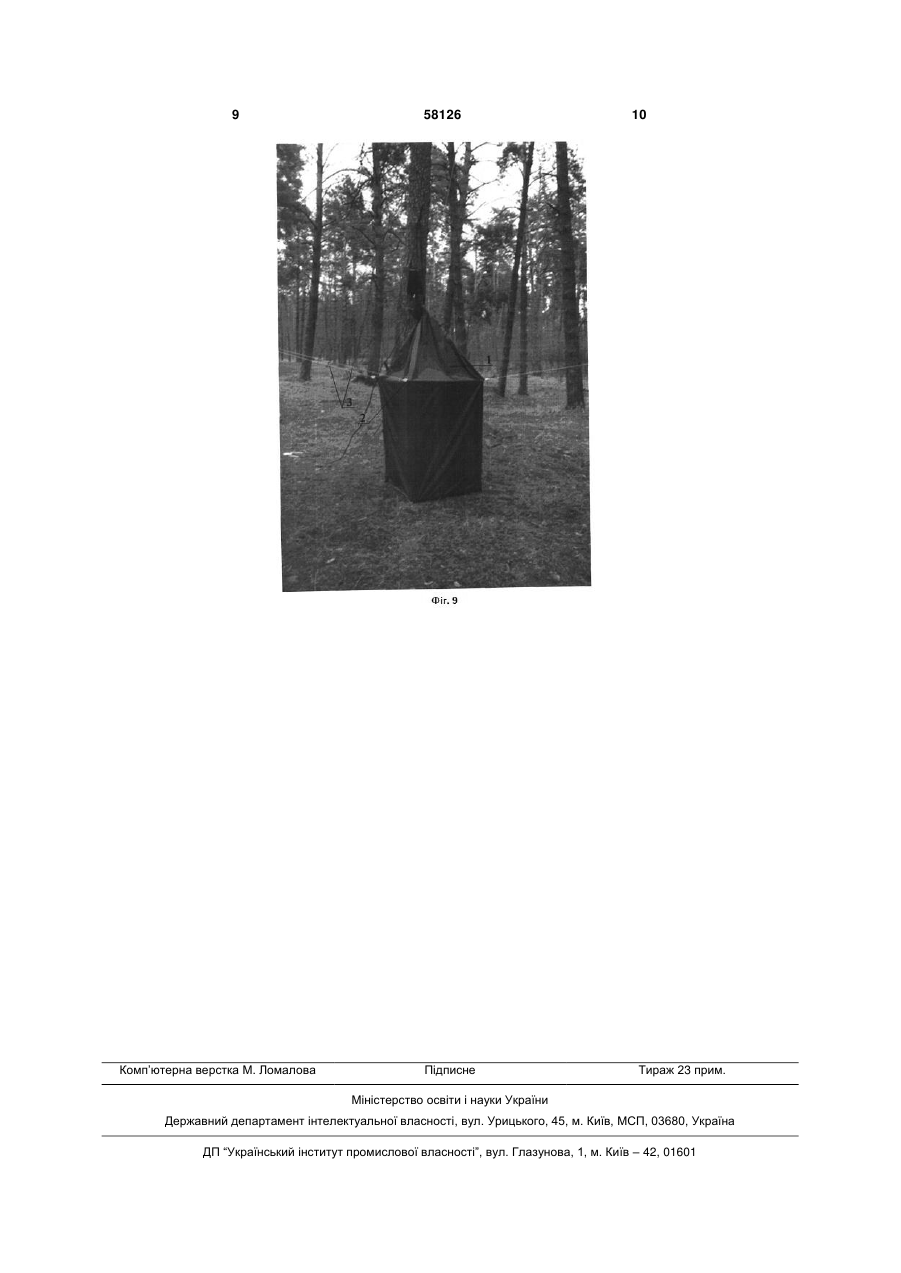

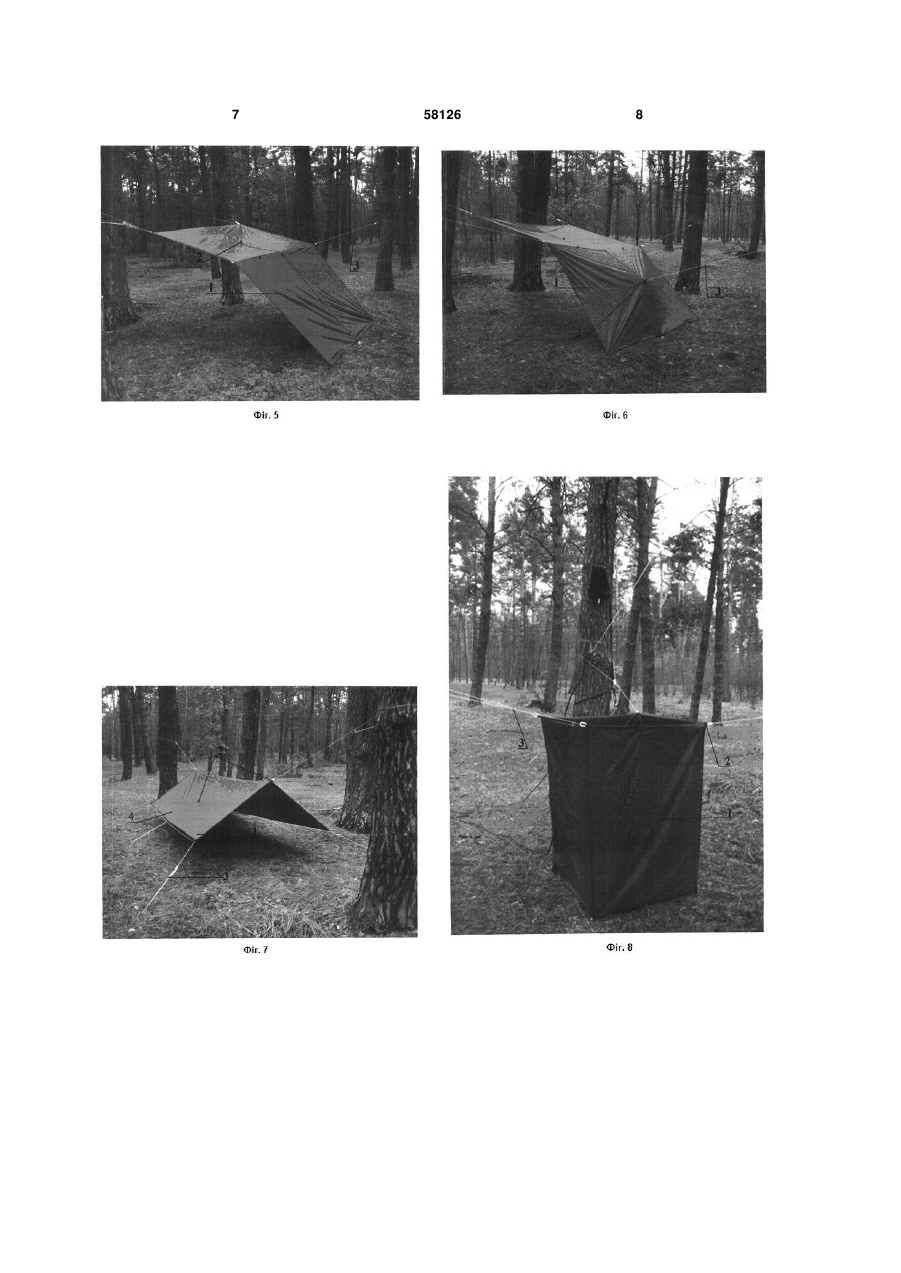

Багатофункціональне тентове укриття

1. Багатофункціональне тентове укриття, що виконане з прямокутного або трапецеїдального полотнища, виготовленого з вологостійкої тканини, яке відрізняється тим, що як вологостійка тканина застосована синтетична тканина, а по краях сторін і на умовній лінії поділу тенту навпіл вздовж більшої й меншої сторін прикріплена підсилююча стрічка з гнучкого міцного матеріалу, на якій розміщені точки кріплення, які при встановленні й фіксації тентового укриття використовують для прикріплення розтяжок або встановлення кілочків. 2. Багатофункціональне тентове укриття за п. 1, яке відрізняється тим, що матеріалом синтетичної тканини є поліестер. U 1 3 За патентом на корисну модель RU 59676 відома «Мобильная палатка», яка містить профільований тент із кишенями для ребер жорсткості, при цьому ребра жорсткості виконані надувними. Недоліком відомої за патентом на корисну модель RU 59676 палатки є наявність каркасу та обмежені функціональні можливості, тобто вона може бути лише палаткою. За патентом на винахід RU 2011360 відома та взята за найближчий аналог «Тент-накидка», яка містить прямокутне або трапецеїдальне полотнище з вологостійкої тканини або плівки з петлями, розміщеними в кутах полотнища й по краях середин довгих сторін, при цьому полотнище може мати контурні й внутрішні підсилення прикріпленою стрічкою. Обмеженням у застосуванні відомого за патентом на винахід RU 2011360 тентунакидки є його недостатньо широке функціональне застосування. Задачею корисної моделі є створення надійного, компактного, ефективного, легкого тентового укриття з розширеними функціональними можливостями застосування, яке може, наприклад, служити тентом, палаткою, навісом і душовою кабіною в умовах автономного перебування. Поставлена задача вирішується завдяки створенню багатофункціонального тентового укриття з прямокутного або трапецеїдального полотнища, виготовленого з вологостійкої тканини, наприклад, поліестера. По краях сторін, а також на умовній лінії поділу тенту навпіл вздовж більшої й меншої сторін прикріплена підсилююча стрічка з гнучкого міцного матеріалу, наприклад поліамідна, на якій розміщені точки кріплення, наприклад петлі, які при встановленні й фіксації тентового укриття використовують для прикріплення розтяжок або встановлення підпорок чи кілочків. При цьому на умовній лінії поділу тенту навпіл вздовж більшої сторони з внутрішнього боку закріплені підсилюючі вставки для встановлення підпорок. Підсилення укриття вставками, наприклад пристроченим шаром тканини, забезпечує необхідну міцність й надійність точкам, де можуть бути встановлені підпорки. Як додаткові опції, тентове укриття комплектують герметичною сумкою; вздовж меншої сторони тенту з внутрішнього боку встановлюють протимоскітну сітку; також укриття може мати ділянку з прозорої плівки, наприклад, у формі вікна. Фігури креслень: Фіг.1 - тентове укриття у формі двомісної палатки; Фіг.2 - тентове укриття у формі двомісної палатки з боковими розтяжками; Фіг.3 - тентове укриття у формі намету з боковими розтяжками; Фіг.4 - тентове укриття у формі одномісної палатки; Фіг.5 - бокова стінка тентового укриття; Фіг.6 - бокова стінка тентового укриття з розтяжкою; Фіг.7 - тентове укриття у формі «двоскатного» даху; Фіг.8 - тентове укриття у формі душової кабіни; 58126 4 Фіг.9 - тентове укриття у формі душової кабіни з повним укриттям. Цифрами на фігурах позначені: 1 - полотнище; 2 - петля; 3 - розтяжка; 4 - підсилююча стрічка; 5 - протимоскітна сітка; 6 - підсилююча вставка. Здійснення пропонованої корисної моделі відбувається шляхом виготовлення багатофункціонального тентового укриття (фіг.1 - фіг.9), яке представляє собою полотнище 1 з поліестера із розташованими на ньому петлями 2, до яких можуть бути приєднані розтяжки 3 для надання укриттю бажаної форми й закріплення укриття на місцевості. При цьому з метою спрощення та полегшення конструкції, вона виконана безкаркасною, а краях сторін й хрест-навхрест по центру полотнища прокладена підсилююча стрічка 4, що виконана з гнучкого поліамідного матеріалу. Підсилююча стрічка 4 й підсилюючи вставки 6 дозволяють забезпечити формі укриття необхідну міцність та стабільність, особливо в найбільш напружених місцях, де сконцентровані точки кріплення із петлями для фіксації укриття у потрібному положенні. Пропонована корисна модель може бути застосована наступним чином: Людина, яка любить відпочивати в природних умовах (ліс, парк, гори тощо), яка любить виїзні прогулянки на велосипеді, мотоциклі, автомобілі тощо, або займається туризмом має потребу в укритті від зливи, вітру, сонця тощо. Тому вона бере з собою в дорогу легке та зручне багатофункціональне тентове укриття, якому може надавати форму в залежності від потреб. В поході легке багатофункціональне тентове укриття компактно складене в герметичну сумку. На ночівлю без зайвих зусиль людина виймає із сумки-переноски складене укриття й формує із нього палатку (фіг.1 - фіг.4) для однієї або двох осіб. Палатка швидко встановлюється за допомогою розтяжок 3, які прикріплюють до петель 2, розташованих у точках кріплення на підсилюючий стрічці 4. За необхідністю можуть бути також використані кілочки чи альпенштоки. Форма палатки задається відповідним напрямом (положенням) приєднаних до петель 2 розтяжок 3, завдяки чому форму й довжину палатки залежно від потреб можна змінювати. Пропоноване укриття дозволяє сховатися не лише на ночівлю й від непогоди, а також від комах, завдяки обладнанню укриття протимоскітною сіткою 5 (фіг.4). Конструкція багатофункціонального тентового укриття дозволяє дуже швидко (наприклад у випадку раптового дощу) створити й встановити тентове укриття (фіг.5, 6), де можуть сховатися, за необхідності, декілька людей. На фіг.7 показане тентове укриття у формі «двоскатного» даху, яке людина (турист) може формувати на привалі або короткої зупинки, щоб сховатися від спеки. На фіг.8 показане тентове укриття у формі душової кабіни, а на фіг.9 у формі душової кабіни з 5 повним укриттям. Таку завісу можна використовувані, наприклад, для переодягання або для приймання душу, причому герметичну сумку в якій укладене тентове укриття можна використовувати як ємність для набирання води чи приймання душу. Пропоноване укриття може мати ділянку з прозорої плівки, наприклад. у формі вікна, через яке в укриття потраплятиме денне світло. 58126 6 Технічним результатом корисної моделі є створення багатофункціонального тентового укриття, яке є легким, надійним, компактним, зручним у користуванні та може швидко й успішно бути застосоване, наприклад, як тент, палатка, навіс, душова кабіна. 7 58126 8 9 Комп’ютерна верстка М. Ломалова 58126 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
