Секція крутопохилого конвеєра

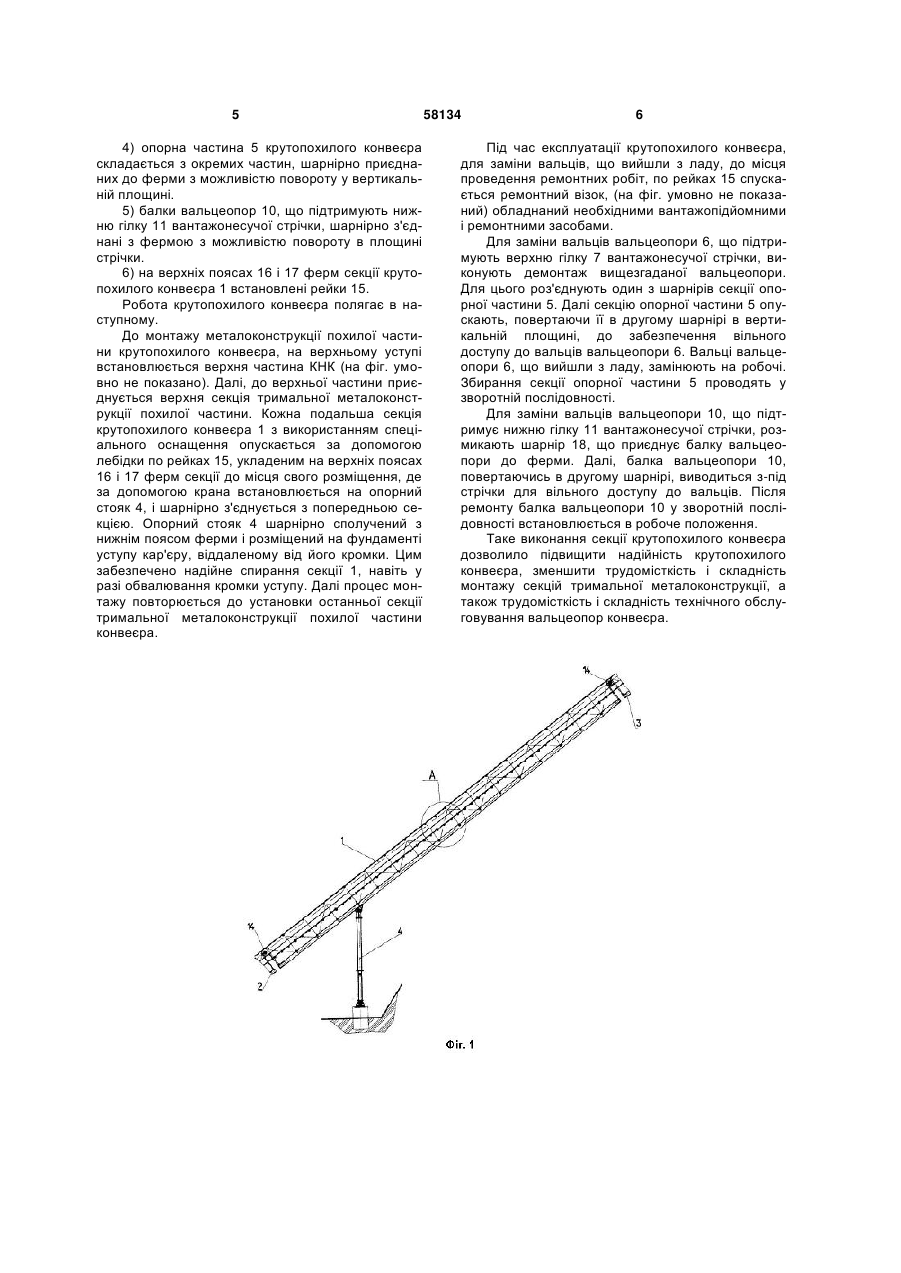

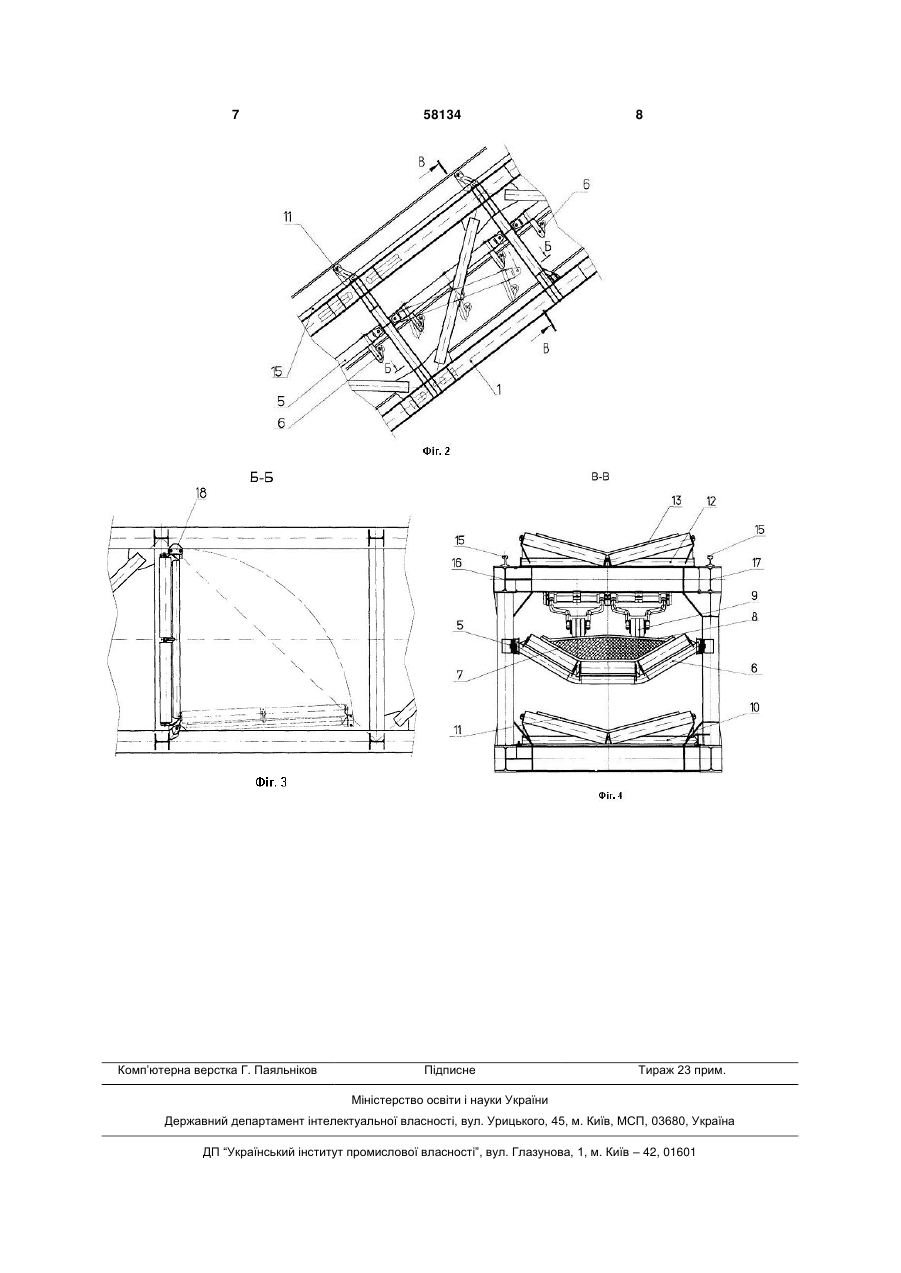

1. Секція крутопохилого конвеєра, що складається із з'єднаної з сусідніми секціями тримальної ферми з опорним стояком, на якій розміщені опорні частини з балками вальцеопор, що підтримують вантажонесучу стрічку і притискну стрічку з притискними пристроями, яка відрізняється тим, що з'єднання секції крутопохилого конвеєра з сусідні U 2 (19) 1 3 У відомого і заявленого крутопохилих конвеєрів є такі загальні ознаки: секції тримальної металоконструкції, що сполучені між собою, опорна частина конвеєра (став) з вальцеопорами, що підтримують вантажотримальну і притискну стрічки, притискні пристрої, опорні пристрої у вигляді балок або стояків, що з'єднані з секціями металоконструкції і встановлені на уступах кар'єру. До недоліків прототипу слід віднести складність і високу трудоємкість монтажу і ремонту тримальної металоконструкції крутопохилого конвеєра, зібраної з окремих, жорстко з'єднаних між собою, секцій, а також високу трудомісткість ремонту та заміни вальцеопор ставу, що вийшли з ладу. Крім того, конструктивне рішення, при якому тримальну металоконструкцію крутопохилого конвеєра виконано у вигляді жорстко сполучених між собою секцій, при цьому, опорні точки секцій розташовані на кромках уступів, а опорні балки утримуються насипним ґрунтом, неприйнятно для кар'єрів, що розташовані у зонах з підвищеною сейсмічністю, а також при періодичних сейсмічних ударах від масових вибухів, що виконуються для розпушування скельних порід, оскільки це може призвести до можливого обвалення кромок уступів, зсуву насипного рихлого ґрунту, що утримує опорні балки, і як наслідок, до різкого зростання зрушуючих навантажень на металоконструкцію і до можливих деформацій і руйнування, як окремих елементів секції, так і металоконструкції в цілому. В основу корисної моделі поставлено завдання підвищити надійність похилої частини крутопохилого конвеєра, зменшити трудомісткість і складність монтажу секцій тримальної металоконструкції, а також трудомісткість і складність технічного обслуговування вальцеопор конвеєра. Це завдання вирішене за рахунок технічного результату, що полягає в скороченні часу на монтаж секцій тримальної металоконструкції і скороченні часу на ремонт вальцеопор, що вийшли з ладу. Для досягнення цього технічного результату в секції крутопохилого конвеєра, що складається із з'єднаної з сусідніми секціями тримальної ферми з опорним стояком, на якій розміщені опорні частини з балками вальцеопор, що підтримують вантажонесучу стрічку і притискну стрічку з притискними пристроями, з'єднання секції крутопохилого конвеєра з сусідніми секціями виконано за допомогою шарнірів, а опорний стояк секції виконаний шарнірним і встановлено віддаленим від кромки уступу, балки вальцеопор уварені в опорну частину конвеєра, а кожна опорна частина конвеєра з увареними балками вальцеопор виконана з окремих частин, шарнірно приєднаних до тримальної ферми з можливістю повороту у вертикальній площині, крім того, балки вальцеопор, що підтримують нижню гілку вантажонесучої стрічки, шарнірно з'єднані з тримальною фермою з можливістю повороту в площині стрічки, а на верхніх поясах тримальної ферми додатково встановлені рейки. Додатковий технічний результат, що полягає в зменшені зрушуючих навантажень, що впливають 58134 4 на металоконструкцію крутопохилого конвеєра і виникають від сейсмічних ударів при можливих землетрусах та проведенні вибухових робіт, а також можливих обвалень уступів кар'єру, досягнутий за рахунок виконання опорного стояка секції шарнірним та його віддалення від кромки уступу. Між відмітними ознаками корисної моделі і досягнутим технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому, що в секції крутопохилого конвеєра, з'єднання секції крутопохилого конвеєра з сусідніми секціями виконано за допомогою шарнірів, а опорний стояк секції виконаний шарнірним і встановлено віддаленим від кромки уступу, балки вальцеопор уварені в опорну частину конвеєра, а кожна опорна частина конвеєра з увареними балками вальцеопор виконана з окремих частин, шарнірно приєднаних до тримальної ферми з можливістю повороту у вертикальній площині, крім того, балки вальцеопор, що підтримують нижню гілку вантажонесучої стрічки, шарнірно з'єднані з тримальною фермою з можливістю повороту в площині стрічки, а на верхніх поясах тримальної ферми додатково встановлені рейки зменшено трудомісткість і складність монтажу секцій тримальної металоконструкції, а також трудомісткість технічного обслуговування вальцеопор, скорочений час на монтаж і технічне обслуговування крутопохилого конвеєра, підвищена його надійність та ефективність. Заявлене технічне рішення є промислово застосовним, оскільки на ЗАО НКМЗ виконаний робочий проект і виготовлений крутопохилий конвеєр для гірничо-металургійного комбінату, м. Навої, Узбекистан. Суть корисної моделі пояснюється кресленнями, де: На фіг. 1 показаний загальний вид секції металоконструкції крутопохилого конвеєра; На фіг. 2 показано місце А на фіг. 1; На фіг. 3 показаний перетин Б-Б на фіг. 2; На фіг. 4 показаний перетин Г-Г на фіг. 2. Секція крутопохилого конвеєра 1 складається (див. фіг. 1) з тримальної ферми, сполученої з сусідніми секціями 2 і 3. Секція 1 спирається стояком 4 на уступ кар'єру. На секції крутопохилого конвеєра 1 (див. фіг. 2, 3, 4) розміщена опорна частина 5 зі встановленими на ній балками вальцеопор 6, що підтримують верхню гілку вантажонесучої стрічки 7 і нижню гілку притискної стрічки 8 з притискними вальцями 9, балки вальцеопор 10, що підтримують нижню гілку 11 вантажонесучої стрічки та вальцеопори 12, що підтримують верхню гілку притискної стрічки 13. Відмітними особливостями заявленої корисної моделі є: 1) з'єднання секції 1 крутопохилого конвеєра з сусідніми секціями 2 і 3 виконано за допомогою шарнірів 14; 2) опорний стояк 4 секції 1 виконаний шарнірним і встановлений віддаленим від кромки уступу; 3) балки вальцеопор 6, що підтримують верхню гілку вантажонесучої стрічки 7, уварені в опорну частину 5 конвеєра; 5 4) опорна частина 5 крутопохилого конвеєра складається з окремих частин, шарнірно приєднаних до ферми з можливістю повороту у вертикальній площині. 5) балки вальцеопор 10, що підтримують нижню гілку 11 вантажонесучої стрічки, шарнірно з'єднані з фермою з можливістю повороту в площині стрічки. 6) на верхніх поясах 16 і 17 ферм секції крутопохилого конвеєра 1 встановлені рейки 15. Робота крутопохилого конвеєра полягає в наступному. До монтажу металоконструкції похилої частини крутопохилого конвеєра, на верхньому уступі встановлюється верхня частина КНК (на фіг. умовно не показано). Далі, до верхньої частини приєднується верхня секція тримальної металоконструкції похилої частини. Кожна подальша секція крутопохилого конвеєра 1 з використанням спеціального оснащення опускається за допомогою лебідки по рейках 15, укладеним на верхніх поясах 16 і 17 ферм секції до місця свого розміщення, де за допомогою крана встановлюється на опорний стояк 4, і шарнірно з'єднується з попередньою секцією. Опорний стояк 4 шарнірно сполучений з нижнім поясом ферми і розміщений на фундаменті уступу кар'єру, віддаленому від його кромки. Цим забезпечено надійне спирання секції 1, навіть у разі обвалювання кромки уступу. Далі процес монтажу повторюється до установки останньої секції тримальної металоконструкції похилої частини конвеєра. 58134 6 Під час експлуатації крутопохилого конвеєра, для заміни вальців, що вийшли з ладу, до місця проведення ремонтних робіт, по рейках 15 спускається ремонтний візок, (на фіг. умовно не показаний) обладнаний необхідними вантажопідйомними і ремонтними засобами. Для заміни вальців вальцеопори 6, що підтримують верхню гілку 7 вантажонесучої стрічки, виконують демонтаж вищезгаданої вальцеопори. Для цього роз'єднують один з шарнірів секції опорної частини 5. Далі секцію опорної частини 5 опускають, повертаючи її в другому шарнірі в вертикальній площині, до забезпечення вільного доступу до вальців вальцеопори 6. Вальці вальцеопори 6, що вийшли з ладу, замінюють на робочі. Збирання секції опорної частини 5 проводять у зворотній послідовності. Для заміни вальців вальцеопори 10, що підтримує нижню гілку 11 вантажонесучої стрічки, розмикають шарнір 18, що приєднує балку вальцеопори до ферми. Далі, балка вальцеопори 10, повертаючись в другому шарнірі, виводиться з-під стрічки для вільного доступу до вальців. Після ремонту балка вальцеопори 10 у зворотній послідовності встановлюється в робоче положення. Таке виконання секції крутопохилого конвеєра дозволило підвищити надійність крутопохилого конвеєра, зменшити трудомісткість і складність монтажу секцій тримальної металоконструкції, a також трудомісткість і складність технічного обслуговування вальцеопор конвеєра. 7 Комп’ютерна верстка Г. Паяльніков 58134 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
