Водовипуск дощувальної машини

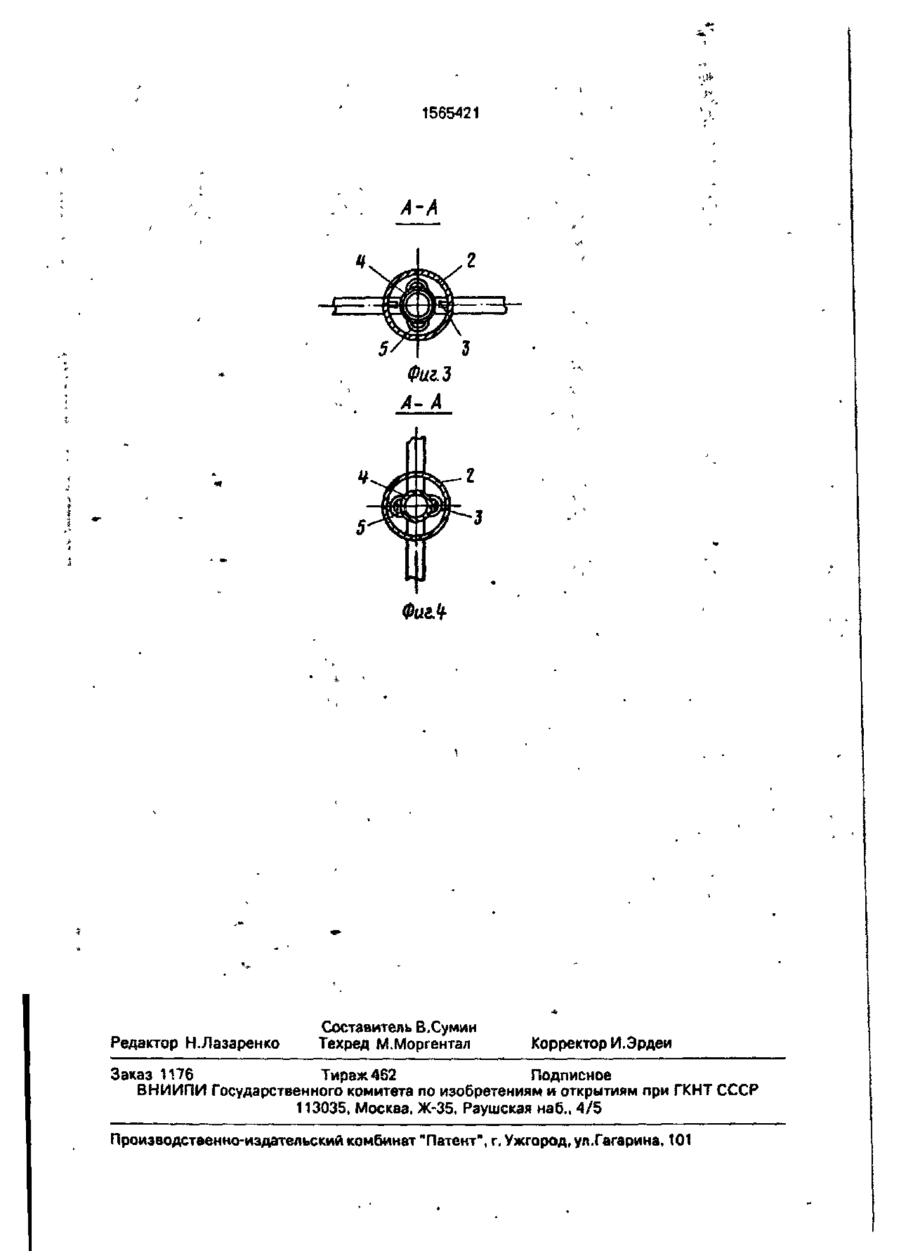

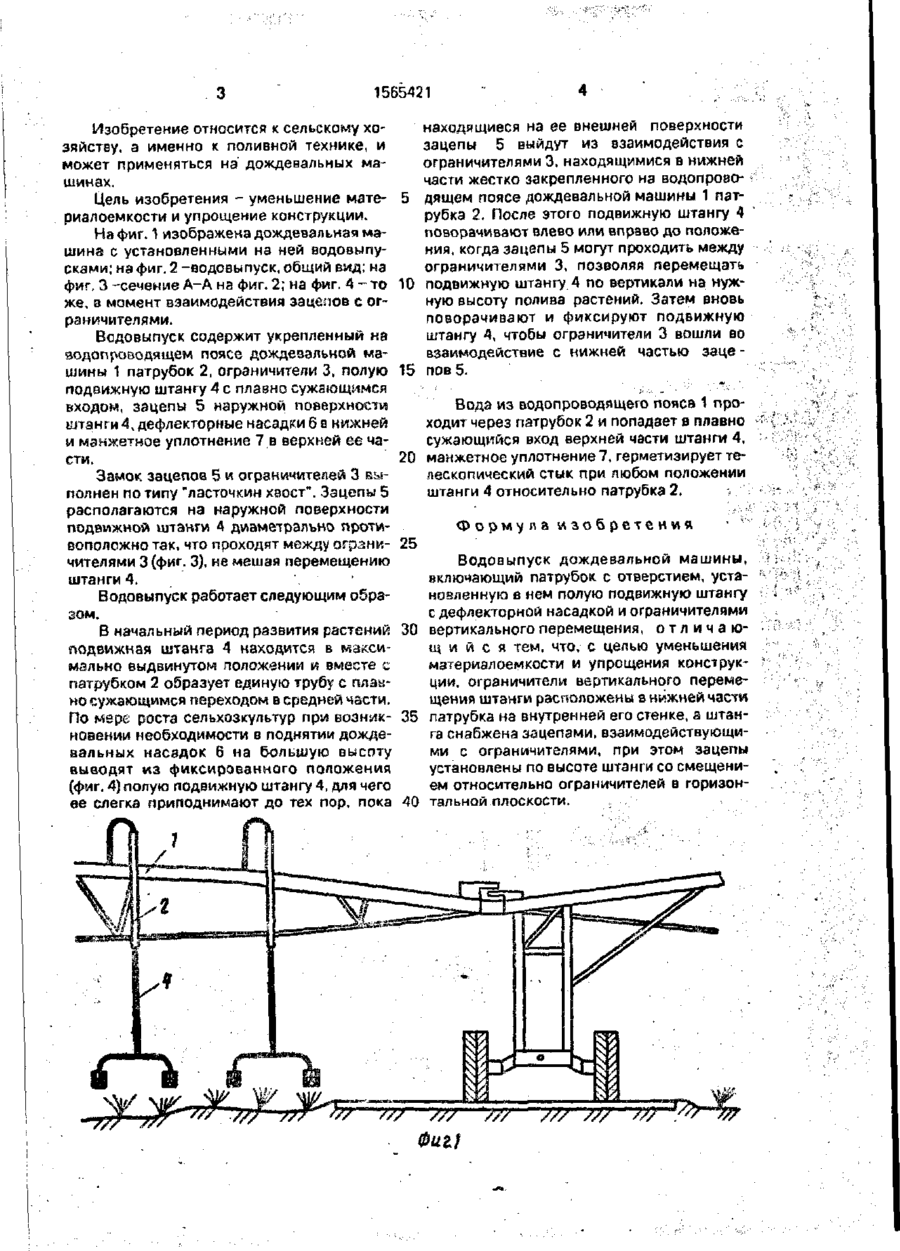

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (51)5 SU«M, 1565421 А1 А 01 G 25/09 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4404636/30-15 (22)06.04.88 (46)23.05.90. Бюл. I* 19 (71) Производственное объединение "Херсонский комбайновый завод им. Г.И. Петровского" (72) И.П. Пацера, В И. Волобой, А.К. Дьячков, B.C. Бадовский и А Е. Степанов (53)631.347.1(088 8) (56) Авторское свидетельство СССР № 1189395, кл. А 01 G 25/00, 1984. Авторское свидетельство СССР Г 673246, кл А 01G 25/09, 1973. Ф (54) ВОДОВЫПУСК ДОЖДЕВАЛЬНОЙ МАШИНЫ (57) Изобретение относится к сельскому хозяйству, а именно к поливной технике, и может быть применено на дождевальных машинах. Цель - уменьшение материалоемкости и упрощение конструкции. Б о до выпуск включает патрубок 2, закрепленный на водопроводящем поясе дождевальной машины!. Внутри патрубка 2 установлены ограничители 3. Штанга 4 на наружной поверхности имеет зацепы 5, а в нижней части -дефлекторные насадки 6. Зацепы и ограничители 3 расположены так, что не мешают перемещению штанги 4 вверх или вниз и входят во взаимодействие друг с другом при развороте штанги 4 относительно патрубка 2. 4 ил. со С СП ON СЛ м 1565421 находящиеся на ее внешней поверхности Изобретение относится к сельскому хозацепы 5 выйдут из взаимодействия с зяйству, а именно к поливной технике, и ограничителями 3, находящимися в нижней может применяться на дождевальных мачасти жестко закрепленного на водопрово- : шинах. Цель изобретения - уменьшение мате- 5 дящем поясе дождевальной машины 1 патрубка 2. После этого подвижную штангу 4 риалоемкости и упрощение конструкции. поворачивают влево или вправо до положеНа фиг. 1 изображена дождевальная мания, когда зацепы 5 могут проходить между шина с установленными на ней водовыпуограничителями 3, позволяя перемещать сками; на фиг. 2 -водовыпуск, общий вид; на фиг, 3 -сечение А-А на фиг. 2; на фиг. A - т о 10 подвижную штангу 4 по вертикали на нужную высоту полива растений. Затем вновь же, а момент взаимодействия зацепов с ограничителями. поворачивают и фиксируют подвижную штангу 4, чтобы ограничители 3 вошли во Водовыпуск содержит укрепленный на взаимодействие с нижней частью заце зодо проводя щем поясе дождевальной машины 1 патрубок 2, ограничители 3, полую 15 пов 5. подвижную штангу 4 с плавно сужающимся входом, зацепы 5 наружной поверхности Вода из водо про водящего пояса 1 проштанги 4, дефлекторные насадки 6 в нижней ходит через патрубок 2 и попадает в плавно и манжетное уплотнение 7 в верхней ее часужающийся вход верхней части штанги 4, сти. 20 манжетное уплотнение 7, герметизирует телескопический стык при любом положении Замок зацепов 5 и ограничителей 3 выштанги 4 относительно патрубка 2. полнен по типу "ласточкин хвост". Зацепы 5 располагаются на наружной поверхности Формула изобретения подвижной штанги 4 диаметрально противоположно так, что проходят между огрзни- 25 Водовыпуск дождевальной машины, чителями 3 (фиг. 3), не мешая перемещению включающий патрубок с отверстием, усташтанги 4. новленную в нем полую подвижную штангу Водовыпуск работает следующим обрас дефлекторной насадкой и ограничителями зом. В начальный период развития растений 30 вертикального перемещения, о т л и ч а ю щ и й с я тем, что, с целью уменьшения подвижная штанга 4 находится в максиматериалоемкости и упрощения конструкмально выдвинутом положении и вместе с ции, ограничители вертикального перемепатрубком 2 образует единую трубу с плавщения штанги расположены в нижней части но сужающимся переходом в средней части. По мере роста сельхозкультур при возник- 35 патрубка на внутренней его стенке, а штанга снабжена зацепами, взаимодействующиновении необходимости в поднятии дождеми с ограничителями, при этом зацепы вальных насадок 6 на большую высоту установлены по высоте штанги со смещенивыводят из фиксированного положения ем относительно ограничителей в горизон(фиг. 4) полую подвижную штангу 4, для чего ее слегка приподнимают до тех пор, пока 40 тальной плоскости. 1565421 A-A Редактор Н.Лазаренко Составитель В,Сумин Техред М.Моргентал Корректор И.Эрдеи Заказ 1176 Тираж 462 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
