Активатор пральної машини

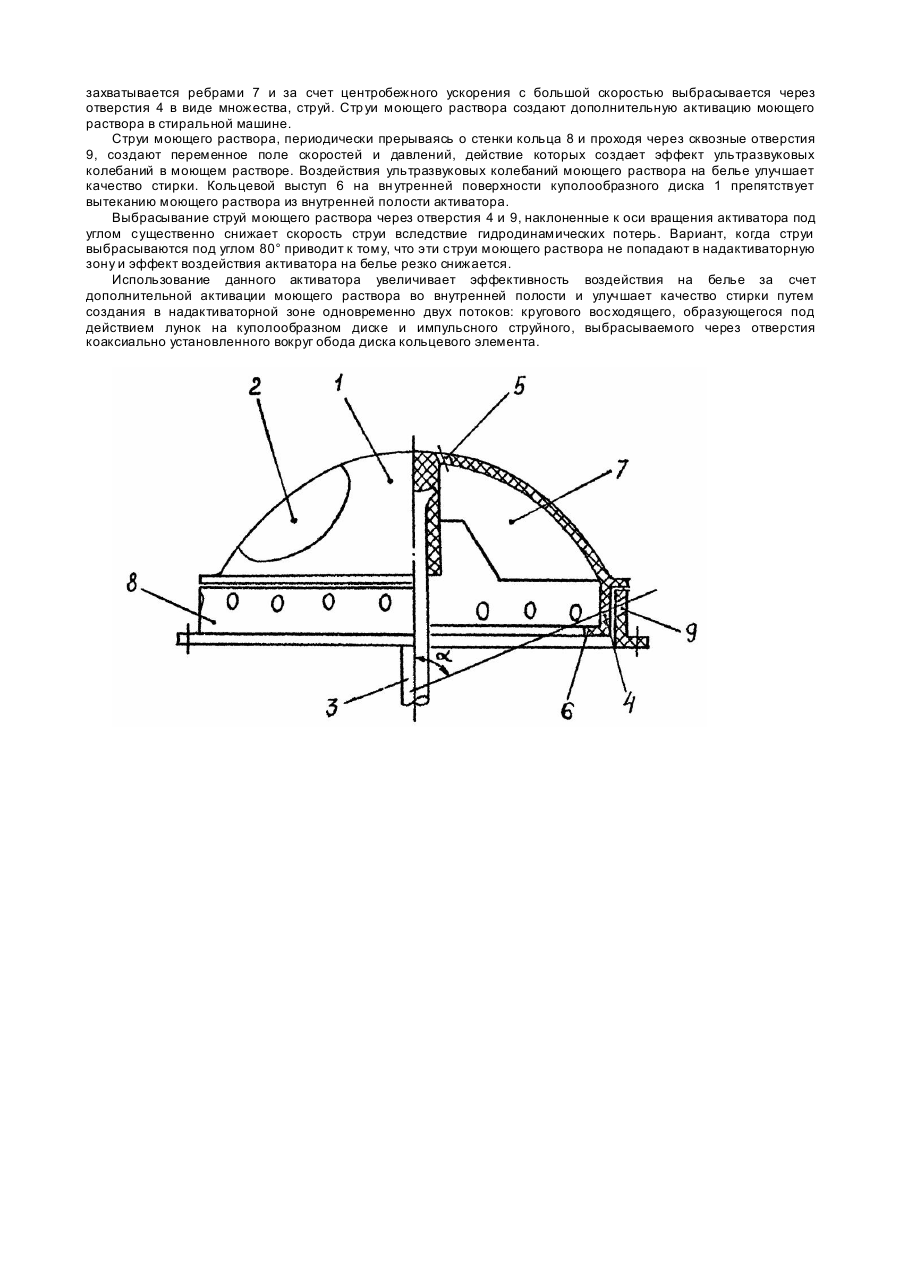

Изобретение относится к бытовой технике и может быть использовано в стиральных машинах в которых стирка осуществляется механическим перемешиванием белья вращающимся активатором. Известен активатор стиральной машины, содержащий диск с радиальными ребрами и лопастями [1]. Каждое ребро имеет секторообразную форму, боковая поверхность которого расположена перпендикулярно к поверхности диска и имеет высоту не более высоты области активатора. Каждая лопасть имеет с тыльной стороны диска продольный паз и входное отверстие, сообщающееся с пазом. Недостатком известного активатора является невысокая эффективность активации моющего раствора, воздействующего на белье круговым восходящим потоком, образованным под действием ребер и лопастей и, как следствием, невысокая эффективность стирки. Известен активатор стиральной машины, содержащий куполообразный диск с вертикальной осью вращения, на поверхности которого равномерно по окружности выполнены лунки [2]. Однако, данный активатор имеет также невысокую эффективность активации и стирки. На белье воздействует круговой восходящий поток моющей жидкости, образованный под действием лунок на куполообразном диске, который перемешивает белье. В основу изобретения поставлена задача создания активатора стиральной машины, который позволил бы создать в надактиваторной зоне одновременно два потока моющего средства: кругового восходящего и импульсно-струйного, дополнительно воздействующего на белье и повышающего эффективности активации за счет создания гидравлических импульсов моющей среды. Поставленная задача решается тем, что в активаторе для стиральной машины, содержащем куполообразный диск с вертикальной осью вращения, на поверхности которого равномерно по окружности выполнены лунки, согласно изобретению, он снабжен кольцевым элементом, коаксиально смонтированным у основания диска с зазором относительно его обода, а диск имеет кольцевой выступ на основании, радиальные ребра на внутренней поверхности и сквозные отверстия, выполненные в его верхней части и на ободе по окружности, при этом кольцевой элемент имеет выполненные по окружности сквозные отверстия, а оси всех отверстий кольцевого элемента и обода расположены в одной конической поверхности с обращенной вниз вершиной. При этом угол наклона образующей конической поверхности к оси диска составляет 45-80°, а отверстия по окружности кольцевого элемента выполнены с переменным шагом. Благодаря тому, что куполообразный диск активатора имеет вертикальную ось вращения и на его поверхности равномерно по окружности выполнены лунки в надактиваторной зоне создается круговой восходящий поток моющей жидкости. С помощью радиальных ребер на внутренней поверхности диска и сквозных отверстий, выполненных в его верхней части и на ободе по окружности создается дополнительная активация моющего раствора. Особенно предпочтительно выполнение диска с кольцевым выступом на основании для воспрепятствования вытеканию моющего раствора из внутренней полости активатора. Целесообразно диск снабдить кольцевым элементом и смонтировать его коаксиально у основания диска с зазором относительно его обода, который предназначен для прерывания струй моющего раствор, образованных при дополнительной активации, а выполненные по окружности кольцевого элемента сквозные отверстия служат для периодического выбрасывания через эти отверстия моющего потока в виде струй и создания гидравлических импульсов моющей среды. Расположение осей всех отверстий кольцевого элемента и обода в одной конической поверхности с обращенной вниз вершиной особенно предпочтительно. Предпочтительные варианты выполнения изобретения охарактеризованы в дополнительных пунктах формулы изобретения. При этом целесообразным является вариант выполнения в соответствии с пунктом 2 формулы изобретения, в соответствии с которым угол наклона образующей конической поверхности к оси диска составляет 45-80°. При угле наклона образующей конической поверхности к оси диска меньше 45° существенно снижается скорость струи выбрасываемого через отверстия в диске и кольцевом элементе вследствие гидродинамических потерь. При угле наклона образующей конической поверхности к оси диска больше 80° струи моющего раствора не попадают в надактиваторную зону и воздействие дополнительной активации, ее эффективности снижается. Предпочтительным является вариант, при котором отверстия по окружности кольцевого элемента выполнены с переменным шагом. Так как наличие кольцевого элемента коаксиально смонтированного у основания диска с зазором относительно его обода, радиальные ребра на внутренней поверхности диска и сквозные отверстия на ободе диска и его вершине, а также отверстия на кольцевом элементе позволяют за счет всасывания моющего раствора в полость диска и его импульсного выбрасывания через радиальные отверстия получить гидравлические импульсы моющей среды, существенно улучшающие качество стирки. Кольцевой выступ на диске у его Основания предотвращает потери жидкости за счет создания препятствия для ее свободного вытекания по стенкам диска. Выбрасывание струй моющего раствора через радиальные отверстия под углом 45-80° к оси вращения диска позволяет обрабатывать белье непосредственно в надактиваторной зоне. Переменный шаг отверстий по окружности кольцевого элемента обеспечивает увеличение частоты пульсаций моющего раствора, что приводит к улучшению качества стирки. На чертеже изображен активатор стиральной машины, содержащий куполообразный диск 1 с лунками 2, закрепленный на вертикальном приводном валу 3. На ободе диска выполнены сквозные отверстия 4, а в центральной части активатора на его куполе - сквозные отверстия 5. Внутри активатора, у его основания, выполнен кольцевой выступ 6, а на внутренней поверхности - радиальные ребра 7. Коаксиально с зазором относительно обода диска закреплен кольцевой элемент 8 со сквозными отверстиями 9, расположенными по его окружности с переменным шагом. Оси отверстий 4 и 9 расположены в одной конической поверхности, образующая которой наклонена к оси диска под углом, равным 45-80°. Активатор работает следующим образом. При вращении куполообразного диска 1 от приводного вала 3 лунки 2 создают кругопоток моющего раствора, перемешивающего белье. Моющий раствор через отверстия 5 поступает во внутреннюю полость куполообразного диска 1, захватывается ребрами 7 и за счет центробежного ускорения с большой скоростью выбрасывается через отверстия 4 в виде множества, струй. Стр уи моющего раствора создают дополнительную активацию моющего раствора в стиральной машине. Струи моющего раствора, периодически прерываясь о стенки кольца 8 и проходя через сквозные отверстия 9, создают переменное поле скоростей и давлений, действие которых создает эффект ультразвуковых колебаний в моющем растворе. Воздействия ультразвуковых колебаний моющего раствора на белье улучшает качество стирки. Кольцевой выступ 6 на вн утренней поверхности куполообразного диска 1 препятствует вытеканию моющего раствора из внутренней полости активатора. Выбрасывание струй моющего раствора через отверстия 4 и 9, наклоненные к оси вращения активатора под углом существенно снижает скорость струи вследствие гидродинамических потерь. Вариант, когда струи выбрасываются под углом 80° приводит к тому, что эти струи моющего раствора не попадают в надактиваторную зону и эффект воздействия активатора на белье резко снижается. Использование данного активатора увеличивает эффективность воздействия на белье за счет дополнительной активации моющего раствора во внутренней полости и улучшает качество стирки путем создания в надактиваторной зоне одновременно двух потоков: кругового восходящего, образующегося под действием лунок на куполообразном диске и импульсного струйного, выбрасываемого через отверстия коаксиально установленного вокруг обода диска кольцевого элемента.
