Дво(три)координатний вібростенд
Номер патенту: 5875
Опубліковано: 29.12.1994
Автори: Божко Олександр Євгенович, Левін Олександр Миколайович, Блохін Анатолій Васильович, Попов Борис Семенович, Приходько Олег Борисович, Шпачук Володимир Петрович, Моргун Петро Васильович
Формула / Реферат

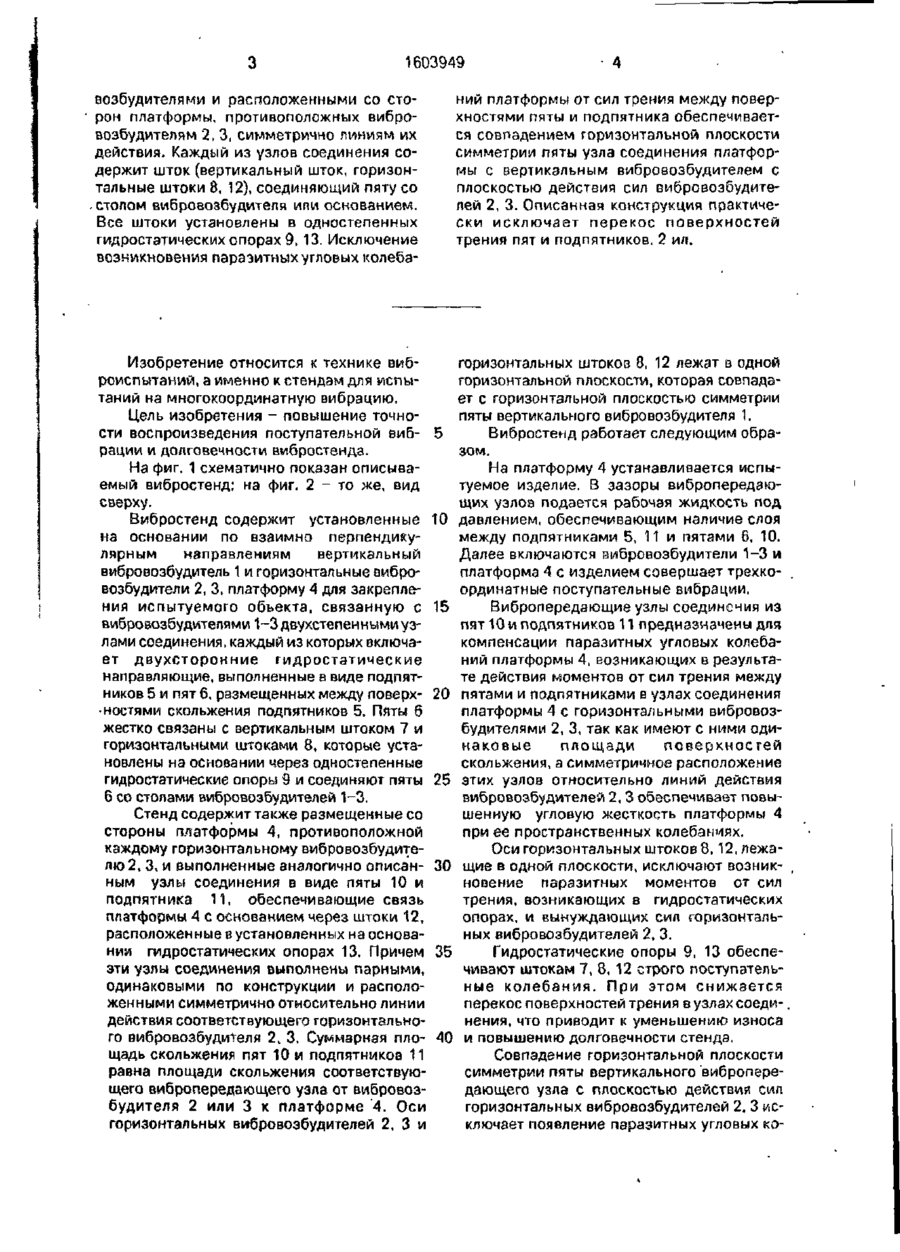

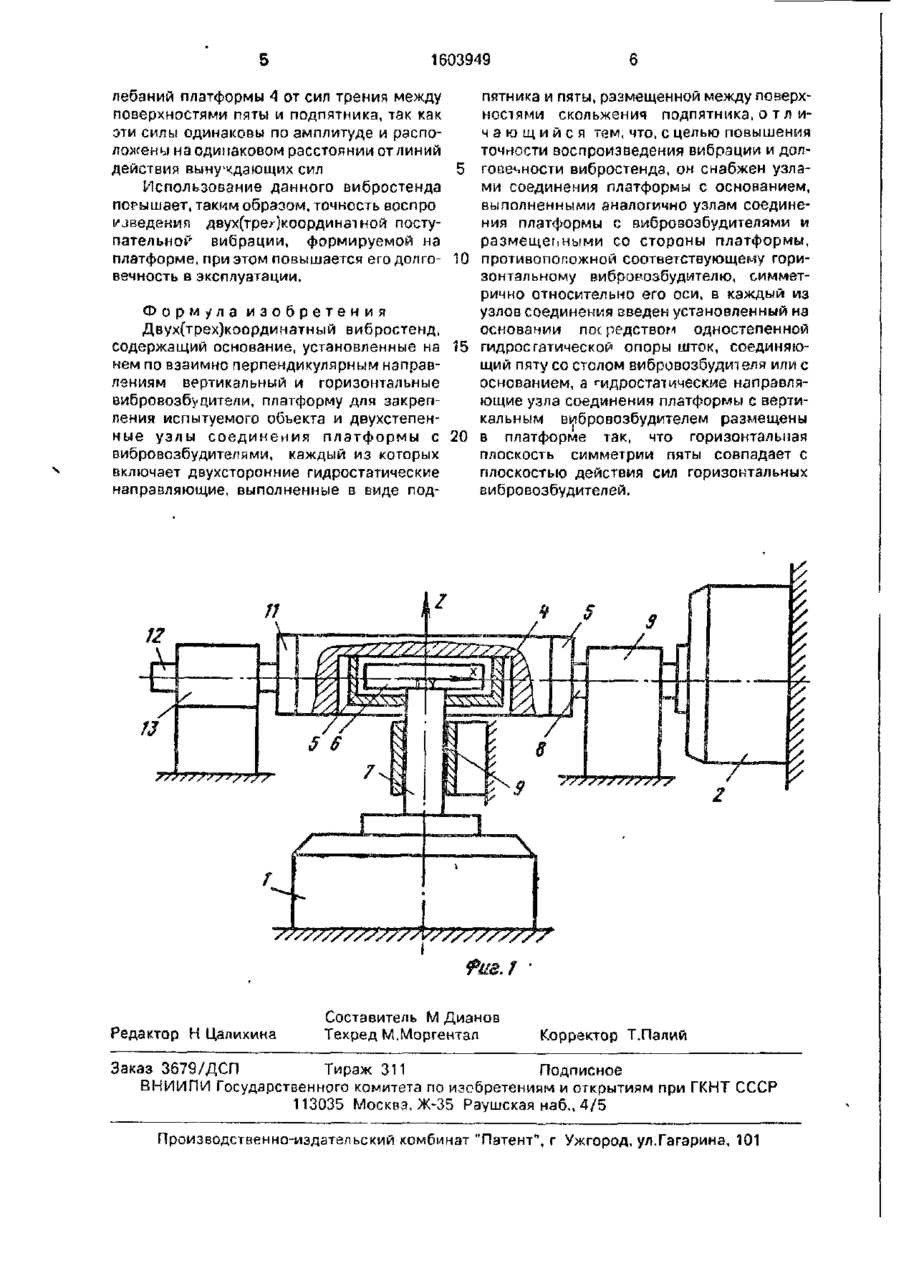

Двух (трех) координатный вибростенд, содержащий основание, установленные на нем по взаимно перпендикулярным направлениям вертикальный и горизонтальные вибровозбудители, платформу для закрепления испытуемого объекта и двухстепенные узлы соединения платформы с вибровозбудителями, каждый из которых включает двухсторонние гидростатические направляющие, выполненные в виде подпятника и пяты, размещенной между поверхностями скольжения подпятника, отличающийся тем, что, с целью повышения точности воспроизведения вибрации и долговечности вибростенда, он снабжен узлами соединения платформы с основанием, выполненными аналогично узлам соединения платформы с вибровозбудителями и размещенными со стороны платформы, противоположной соответствующему горизонтальному вибровозбудителю, симметрично относительно его оси, в каждый из узлов соединения введен установленный на основании, посредством одностепенной гидростатической опоры шток, соединяющий пяту со столом вибровозбудителя или с основанием, а гидростатические направляющие узла соединения платформы с вертикальным вибровозбудителем размещены в платформе так, что горизонтальная плоскость симметрии пяты совпадает с плоскостью действия сил горизонтальных вибровозбудителей.
Текст
ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) UU (И)
ДивитисяДодаткова інформація
Назва патенту англійськоюTwo(three)coordinate vibro-testbench
Автори англійськоюBozhko Oleksandr Yevhenovych, Shpachuk Volodymyr Petrovych, Levin Oleksandr Mykolaiovych, Blokhin Anatolii Vasyliovych, Morhun Petro Vasyliovych, Popov Borys Semenovych, Prykhodko Oleh Borysovych
Назва патенту російськоюДвух(трех)координатный вибростенд
Автори російськоюБожко Александр Евгеньевич, Шпачук Владимир Петрович, Левин Александр Николаевич, Блохин Анатолий Васильевич, Моргун Петр Васильевич, Попов Борис Семенович, Приходько Олег Борисович
МПК / Мітки
МПК: G01M 7/00
Мітки: дво(три)координатний, вібростенд
