Двокоординатний вібростенд

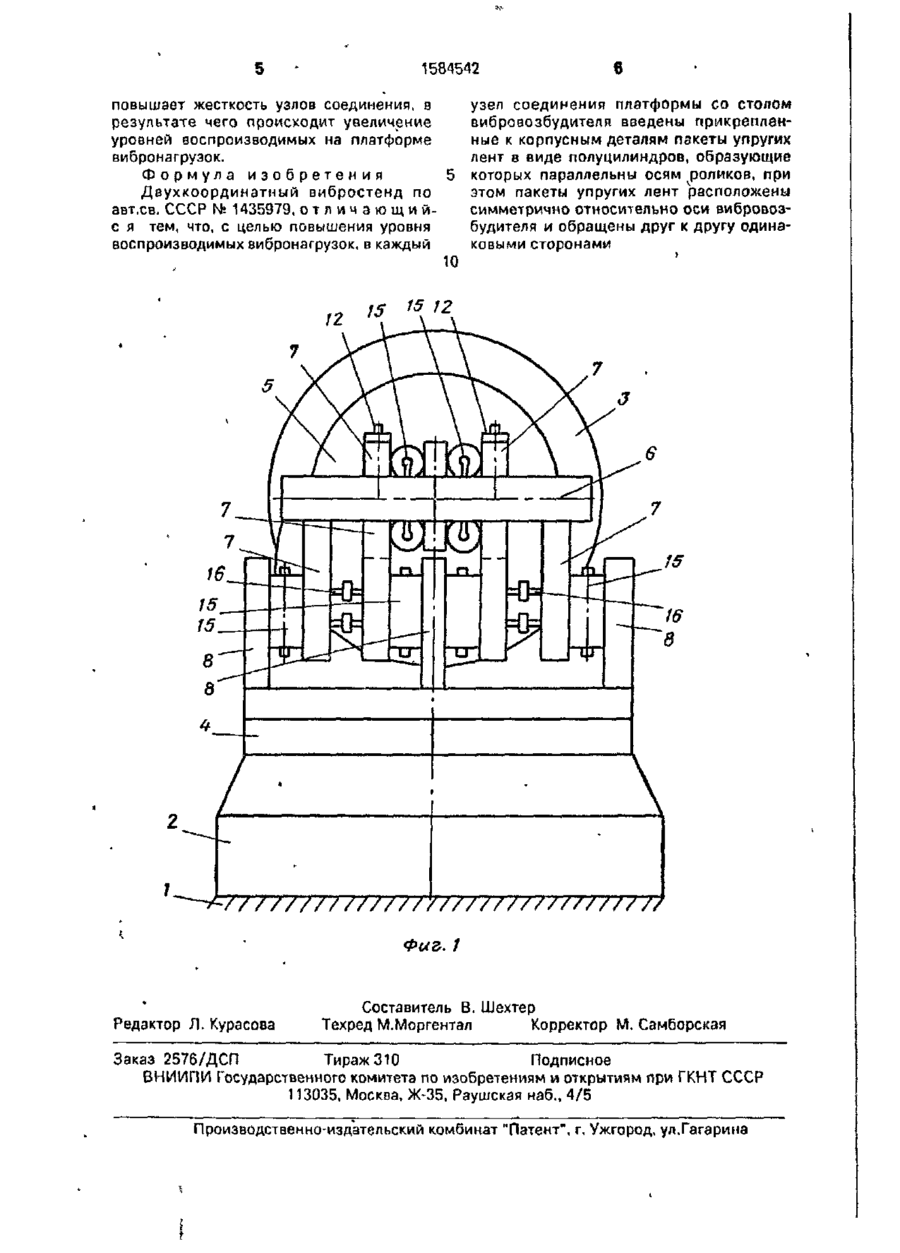

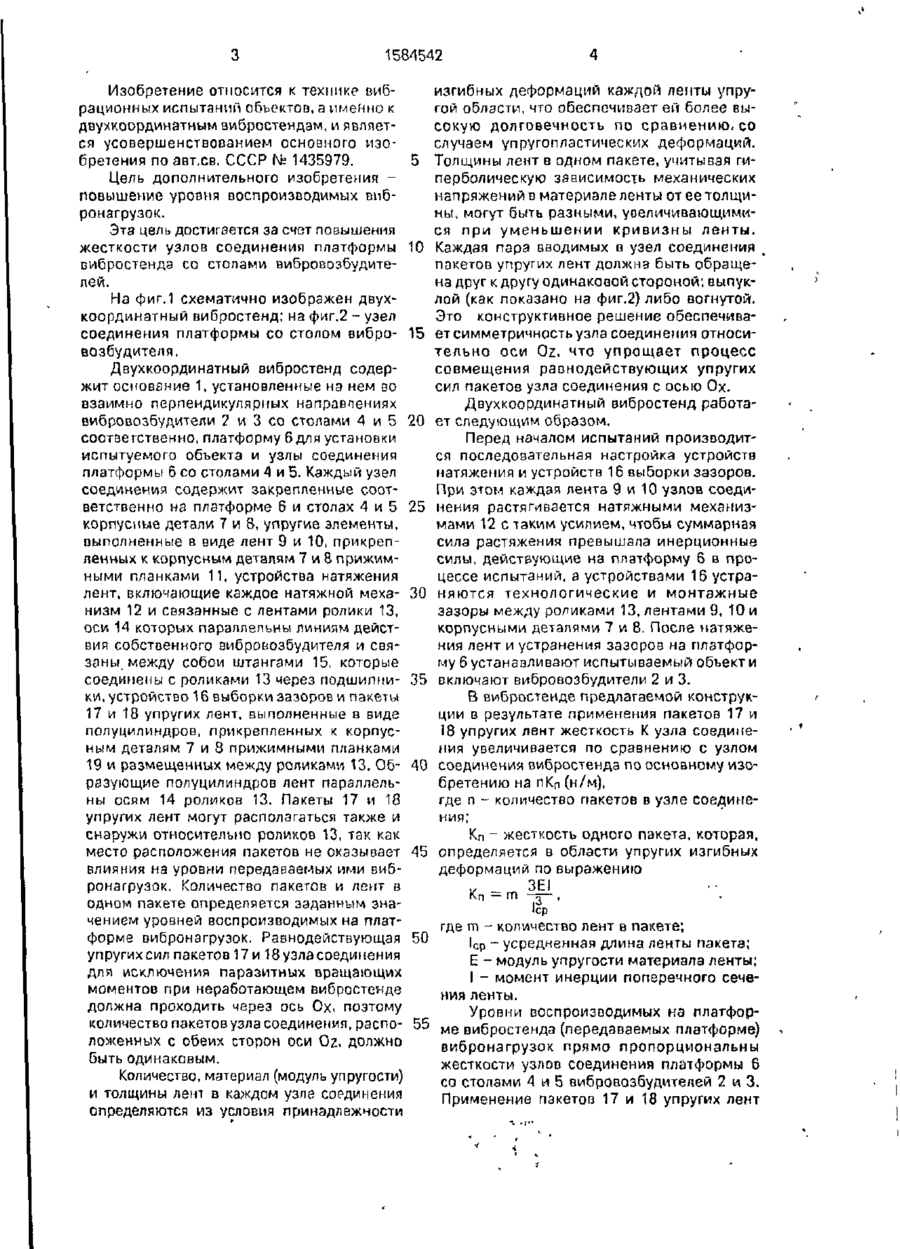

Изобретение относится к технике испытаний объектов на двухкоординатную вибрацию, Цель дополнительного изобретения повышение уровня воспроизводимых вибронагрузок. В каждый узел соединения платформы со столом вибровозбудителя, содержащий закрепленные на платформе и столе корпусные детали 7 и 8, прикрепленные к ним упругие элементы в виде лент 9 и 10 и устройства для натяжения лент, включающие каждое натяжной механизм 12 и связанные с лентами ролики 13, соединенные между собой штангами 15, и устройство выборки зазоров, введены пакеты 17 и 18 упругих лент в виде полуцилиндров. Образующие полуцилиндров параллельны осям роликов. Пакеты 17 и 18 расположены симметрично относительно оси вибровозбудителя и обращены друг к другу одинаковыми сторонами. Введение пакетов упругих лент повышает жесткость узла соединения, от которой зависит уровень передаваемых платформе вибронагрузок. 2 ил. СП г \ 29-90 РПФ 1584542 Изобретение относится к технике вибрационных испытании объектов, а именно к двухкоординатным вибростендам, и является усовершенствованием основного изобретения по авт.св. СССР № 1435979. 5 Цель дополнительного изобретения повышение уровня воспроизводимых вибронагрузок. Эта цель достигается за счет повышения жесткости узлов соединения платформы 10 вибростенда со столами вибровоэбудителей. На фиг.1 схематично изображен двухкоординатный вибростенд; на фиг.2 - узел соединения платформы со столом вибро- 15 возбудителя. Двухкоординатный вибростенд содержит основание 1, установленные на нем во взаимно перпендикулярных направпениях вибровозбудители 2 и 3 со стопами 4 и 5 20 соответственно, платформу 6 для установки испытуемого объекта и узлы соединения платформы б со столами 4 и 5. Каждый узел соединения содержит закрепленные соответственно на платформе 6 и столах 4 и 5 25 корпусные детали 7 и 8, упругие элементы, выполненные в виде лент 9 и 10, прикрепленных к корпусным деталям 7 и 8 прижимными планками 11, устройства натяжения лент, включающие каждое натяжной меха- 30 низм 12 и связанные с лентами ролики 13, оси 14 которых параллельны линиям действия собственного вибровозбудителя и связаны, между собой штангами 15, которые соединены с роликами 13 через подшипни- 35 ки, устройство 16 выборки зазоров и пакеты 17 и 18 упругих лент, выполненные в виде полуцилиндров, прикрепленных к корпусным деталям 7 и 8 прижимными планками 19 и размещенных между роликами 13. Об- 40 разующие полуцилиндров лент параллельны осям 14 роликов 13. Пакеты 17 и 18 упругих лент могут располагаться также и снаружи относительно роликов 13, так как место расположения пакетов не оказывает 45 влияния на уровни передаваемых ими вибронагрузок, Количество пакетов и лепт в одном пакете определяется заданным значением уровней воспроизводимых на платформе вибронагрузок. Равнодействующая 50 упругих сил пакетов 17 и 18 узла соединения для исключения паразитных вращающих моментов при неработающем вибростенде должна проходить через ось Ох, поэтому количество пакетов узла соединения,распо- 55 ложенных с обеих сторон оси Oz, должно быть одинаковым. Количество, материал (модуль упругости) и толщины лент в каждом узле соединения определяются из условия принадлежности изгибных деформаций каждой ленты упругой области, что обеспечивает ей белее высокую долговечность по сравнению, со случаем упругопластических деформаций. Толщины лент в одном пакете, учитывая гиперболическую зависимость механических напряжений в материале ленты от ее толщины, могут быть разными, увеличивающими* ся при уменьшении кривизны ленты. Каждая пара вводимых о узел соединения пакетов упругих лент должна быть обращена друг к другу одинаковой стороной: выпуклой (как показано на фиг.2) либо вогнутой. Это конструктивное решение обеспечивает симметричность узла соединения относительно оси Oz, что упрощает процесс совмещения равнодействующих упругих сил пакетов узла соединения с осью Ох. Двухкоординатный вибростенд работает следующим образом. Перед началом испытаний производится последовательная настройка устройств натяжения и устройств 16 выборки зазоров. При этом каждая лента 9 и 10 узлов соедипения растягивается натяжными механизмами 12 с таким усилием, чтобы суммарная сила растяжения превышала инерционные силы, действующие на платформу 6 в процессе испытаний, а устройствами 16 устраняются технологические и монтажные зазоры между роликами 13, лентами 9, 10 и корпусными деталями 7 и 8. После натяжения лент и устранения зазоров на платформу 6 устанавливают испытываемый объект и включают вибровозбудители2 и 3. В вибростенде предлагаемой конструкции в результате применения пакетов 17 и 18 упругих лент жесткость К узла соединения увеличивается по сравнению с узлом соединения вибростенда по основному изобретению на пКп (н/м), где п - количество пакетов в узле соединения; Кп - жесткость одного пакета, которая, определяется в области упругих изгибных деформаций по выражению 3EI Кп = гп Icp где m - количество лент в пакете; Icp - усредненная длина ленты пакета; Е - модуль упругости материала ленты; I - момент инерции поперечного сечения ленты. Уровни воспроизводимых ка платформ е вибростенда (передаваемых платформе) вибронагрузок прямо пропорциональны жесткости узлов соединения платформы 6 со столами 4 и 5 вибровозбудителей 2 и 3. Применение пакетов 17 и 18 упругих лент 1584542 б узел соединения платформы со столом вибровозбудителя введены прикрепленные к корпусным деталям пакеты упругих лент в виде полуцилиндров, образующие которых параллельны осям роликов, при этом пакеты упругих лент расположены симметрично относительно оси вибровозбудителя и обращены друг к другу одинаковыми сторонами повышает жесткость узлов соединения, в результате чего происходит увеличение уровней воспроизводимых на платформе вибронагрузок. Формула изобретения Двухкоординатный вибростенд по авт.св. СССР INH 1435979, о т л и ч а ю щ и й . с я тем, что, с целью повышения уровня воспроизводимых вибронагрузок, в каждый 10 Фиг. 1 Редактор Л. Курасова Составитель В. Шехтер Техред М.Моргентал Корректор М. Самборская Заказ 2576/ДСП Тираж 310 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина
