Жниварка
Номер патенту: 1796
Опубліковано: 25.10.1994
Формула / Реферат
Жатка, содержащая механизм агрегатирования платформы с энергетическим средством, блок пружин уравновешивания и шарнирное средство крепления его к стойке механизма агрегатирования, отличающаяся тем, что, с целью упрощения конструкции и монтажа, шарнирное средство крепления блока пружин уравновешивания выполнено в виде расположенного внутри блока пружин подпятника, опирающегося на стержень, закрепленный на стойке.
Текст

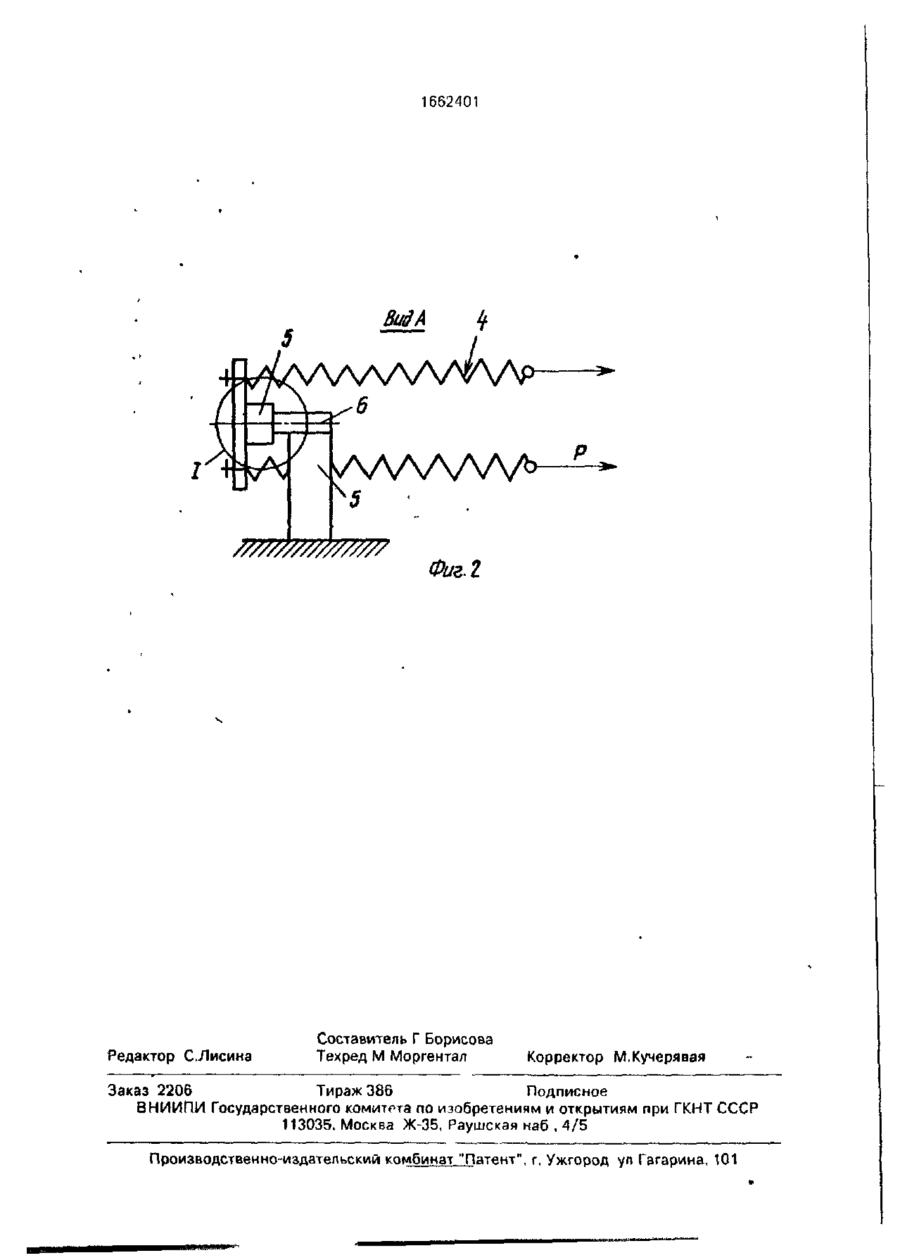

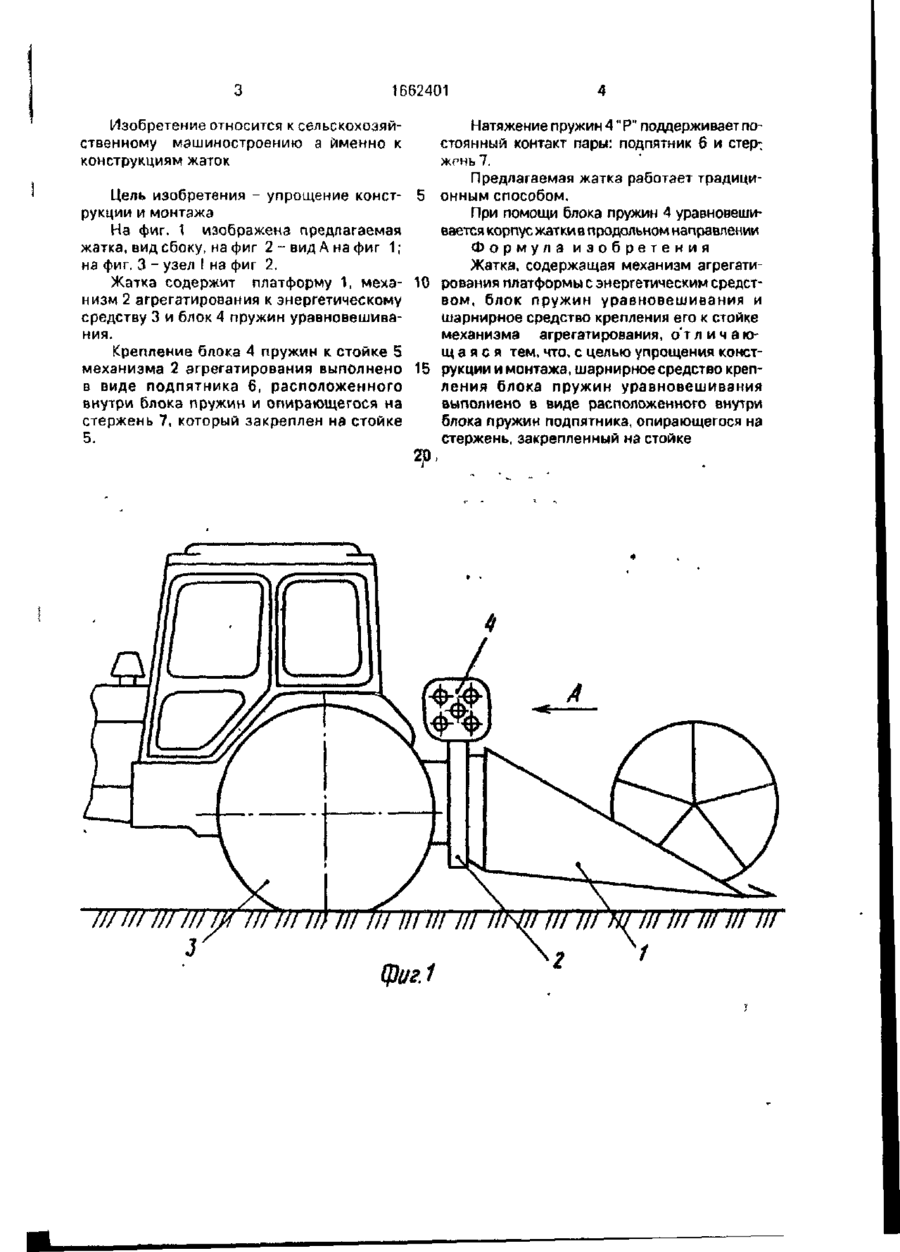

Изобретение относится к сельскохозяйственному машиностроению Цель изобре тения - упрощение конструкции и монтажа Жатка содержит механизм агрегатирования ее к энергетическому средству и блок пружин уравновешивания Крепление блока пружин к стоике 5 механизма агрегатирования выполнено в виде подпятника 6, расположенного внутри блока пружин и опирающегося на стержень 7 который закреплен на стоике 5 Натяжение пружин поддерживает постоянныи контакт подпятника 6 и стержня 7 Гіредложенное крепление блока пружин к стоике 5 образует контактную и удобную конструкцию механизма уравновешивания 3 ил CN го Фиг 3 м 1662401 Изобретение относится к сельскохозяйственному машиностроению а именно к конструкциям жаток Натяжение пружин 4 "Р" поддерживает постоянный контакт пары: подпятник б и стер: жгнь7. Предлагаемая жатка работает традициЦель изобретения - упрощение конст- 5 онным способом. рукции и монтажа При помощи блока пружин 4 уравновешиНа фиг. 1 изображена предлагаемая вается корпус жатки в продольном направлении жатка, вид сбоку, на фиг 2 - вид А на фиг 1 ; Формула изобретения на фиг. 3 - узел I на фиг 2. Жатка, содержащая механизм агрегатиЖатка содержит платформу 1, меха- 10 рования платформы с энергетическим средством, блок пружин уравновешивания и низм 2 агрегатирования к энергетическому шарнирное средство крепления его к стойке средству 3 и блок 4 пружин уравновешивамеханизма агрегатирования, о т л и ч а ю ния. щ а я с я тем, что, с целью упрощения констКрепление блока 4 пружин к стойке 5 механизма 2 агрегатирования выполнено 15 ру кции и монтажа, шарнирное средство крепления блока пружин уравновешивания в виде подпятника 6, расположенного выполнено в виде расположенного внутри внутри блока пружин и опирающегося на блока пружин подпятника, опирающегося на стержень 7, который закреплен на стойке стержень, закрепленный на стойке 5. /// /// /// /и ш пі иг т т ////// /// нщгтшнпгпит /// /// фиг. 1 ' 1662401 ВидА sAAAAAAA \ /777W////7/////7 Редактор С.Лисина Фаг. 2 Составитель Г Борисова Техред М Моргентал Корректор М,Кучерявая Заказ 2206 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюReaper
Автори англійськоюKumpan Viktor Karpovych, Semko Mykola Mykolaiovych
Назва патенту російськоюЖатка
Автори російськоюКумпан Виктор Карпович, Семко Николай Николаевич
МПК / Мітки
МПК: A01D 34/00
Мітки: жниварка
Код посилання
