Вібростенд для випробувань виробів на дію вертикальної і кутової вібрації відносно горизонтальних осей

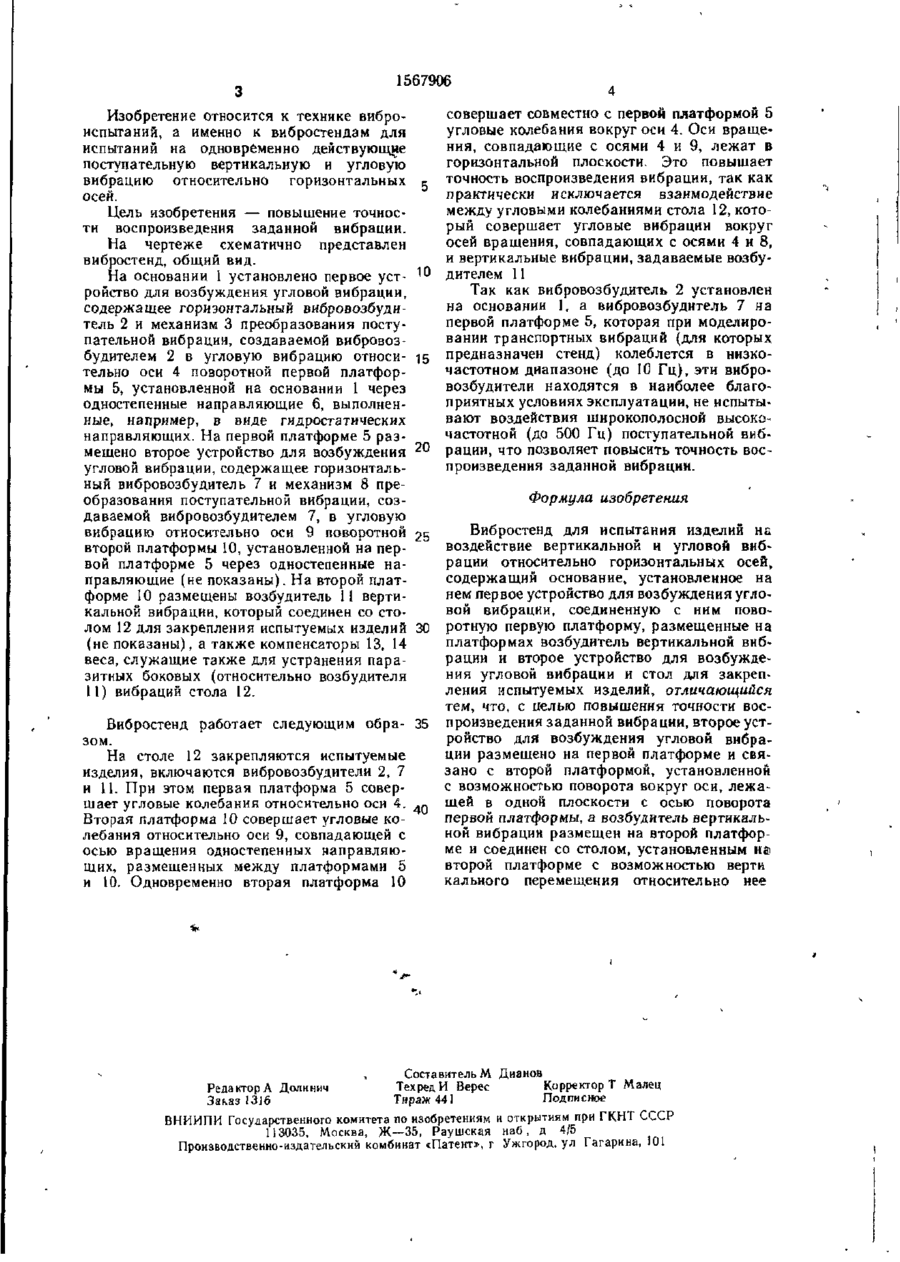

Изобретение'относится к технике вибронспытаний Цель изобретения — повышение t2 13 11 3 точности воспроизведения заданной вибрации Вибростенд предназначен для испытаний изделий на воздействие вертикальной и угловой относительно двух горизонтальных, лежащих в одной плоскости, осей вибрации На основании вибростенда установлено первое устройство для возбуждения угловой вибрации, с которым соединена пер вая поворотная платформа 5 На ней размещено второе устройство для возбуждения угловой вибрации, связанное с второй поворотной платформой 10, а на последней уста новлен возбудитель 11 вертикальной вибрации, соединенный со столом 12 для закрепле ния испытуемых изделий, установленным на второй платформе с возможностью вертикального перемещения относительно нее Поставленная цель достигается за счет того, что устройства для возбуждения угловой вибрации не испытывают воздействия вертикальной высокочастотной вибрации 1 ил Ч СП ее 1567906 Изобретение относится к технике виброиспытаний, а именно к вибростендам для испытаний на одновременно действующие поступательную вертикальную и угловую вибрацию относительно горизонтальных осей. Цель изобретения — повышение точности воспроизведения заданной вибрации. На чертеже схематично представлен вибростенд, общий вид. На основании I установлено первое устройство для возбуждения угловой вибрации, содержащее горизонтальный вибровозбудитель 2 и механизм 3 преобразования поступательной вибрации, создаваемой вибровозбудителем 2 в угловую вибрацию относительно оси 4 поворотной первой платформы 5, установленной на основании 1 через одностепенные направляющие 6, выполненные, например, в виде гидростатических направляющих. На первой платформе 5 размещено второе устройство для возбуждения угловой вибрации, содержащее горизонтальный вибровозбудитель 7 и механизм 8 преобразования поступательной вибрации, создаваемой вибровозбудителем 7, в угловую вибрацию относительно оси 9 поворотной второй платформы 10, установленной на первой платформе 5 через одностепенные направляющие (не показаны). На второй платформе 10 размещены возбудитель II вертикальной вибрации, который соединен со столом 12 для закрепления испытуемых изделий (не показаны), а также компенсаторы 13, 14 веса, служащие также для устранения паразитных боковых (относительно возбудителя 11) вибраций стола 12. совершает совместно с первой платформой 5 угловые колебания вокруг оси 4. Оси вращения, совпадающие с осями 4 и 9, лежат в горизонтальной плоскости. Это повышает точность воспроизведения вибрации, так как практически исключается взаимодействие между угловыми колебаниями стола 12, который совершает угловые вибрации вокруг осей вращения, совпадающих с осями 4 и 8, и вертикальные вибрации, задаваемые возбу10 дителем 11 Так как вибровозбудитель 2 установлен на основании 1, а вибровозбудитель 7 на первой платформе 5, которая при моделировании транспортных вибраций (для которых 15 предназначен стенд) колеблется в низкочастотном диапазоне (до 10 Гц), эти вибровозбудители находятся в наиболее благоприятных условиях эксплуатации, не испытывают воздействия широкополосной высокочастотной (до 500 Гц) поступательной виб20 рации, что позволяет повысить точность воспроизведения заданной вибрации. Формула изобретения 25 Вибростенд для испытания изделий на воздействие вертикальной и угловой вибрации относительно горизонтальных осей, содержащий основание, установленное на нем первое устройство для возбуждения угловой вибрации, соединенную с ним пово30 ротную первую платформу, размещенные на платформах возбудитель вертикальной вибрации и второе устройство для возбуждения угловой вибрации и стол для закрепления испытуемых изделий, отличающийся тем, что, с целью повышения точности восВибростенд работает следующим обра- 35 произведения заданной вибрации, второе устройство для возбуждения угловой вибразом. ции размещено на первой платформе и свяНа столе 12 закрепляются испытуемые зано с второй платформой, установленной изделия, включаются вибровозбудители 2, 7 с возможностью поворота вокруг оси, лежаи П. При этом первая платформа 5 соверщей в одной плоскости с осью поворота шает угловые колебания относительно оси 4. .Q первой платформы, а возбудитель вертикальВторая платформа 10 совершает угловые коной вибрации размещен на второй платфорлебания относительно оси 9, совпадающей с ме и соединен со столом, установленным на осью вращения одностепенных направляювторой платформе с возможностью верти щих, размещенных между платформами 5 кального перемещения относительно нее и 10. Одновременно вторая платформа 10 Составитель М Дианов Техред И Верес Корректор Т Малец Редактор А Долинич Тираж 441 Подписное Заказ 13)6 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
