Вертикальний реактор для отримання метанола

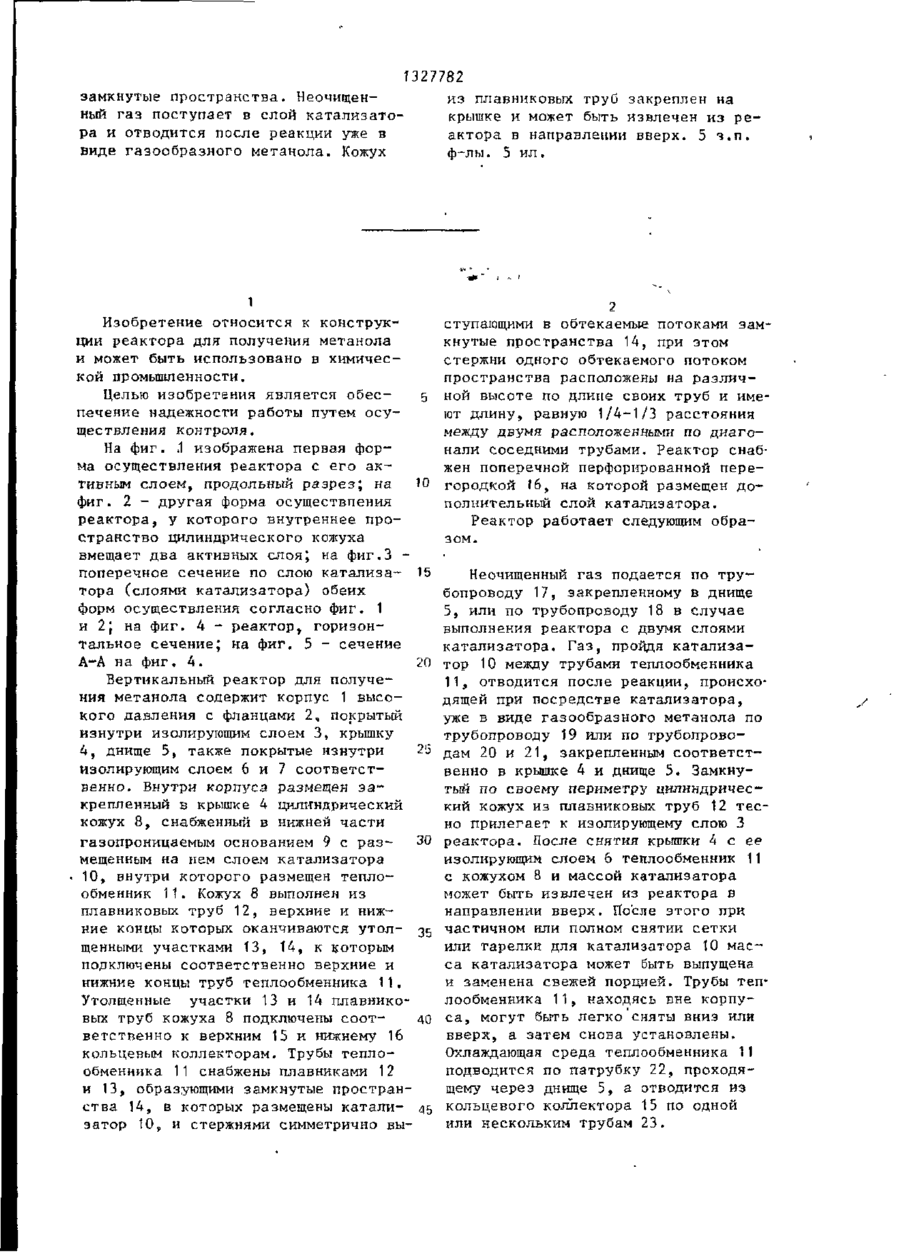

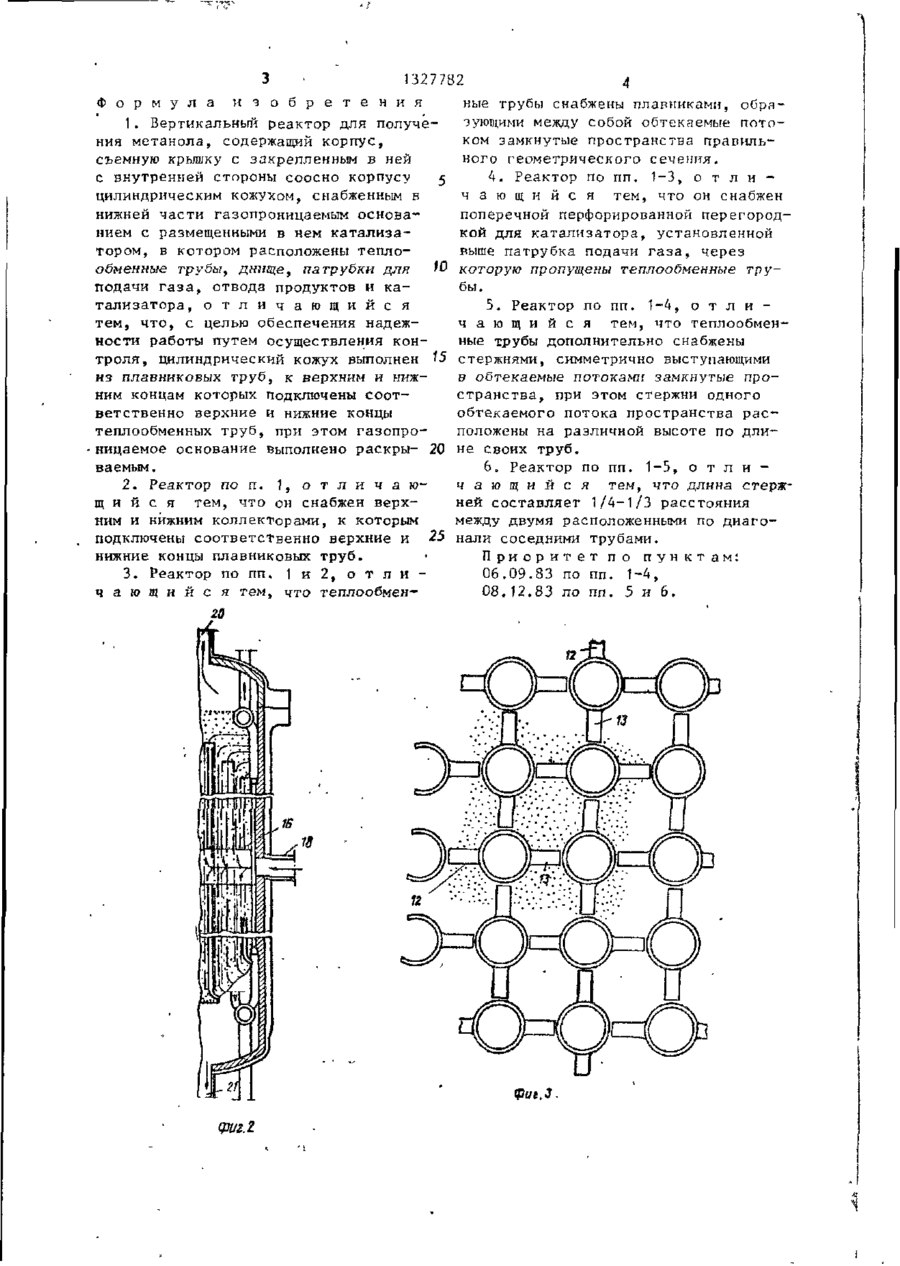

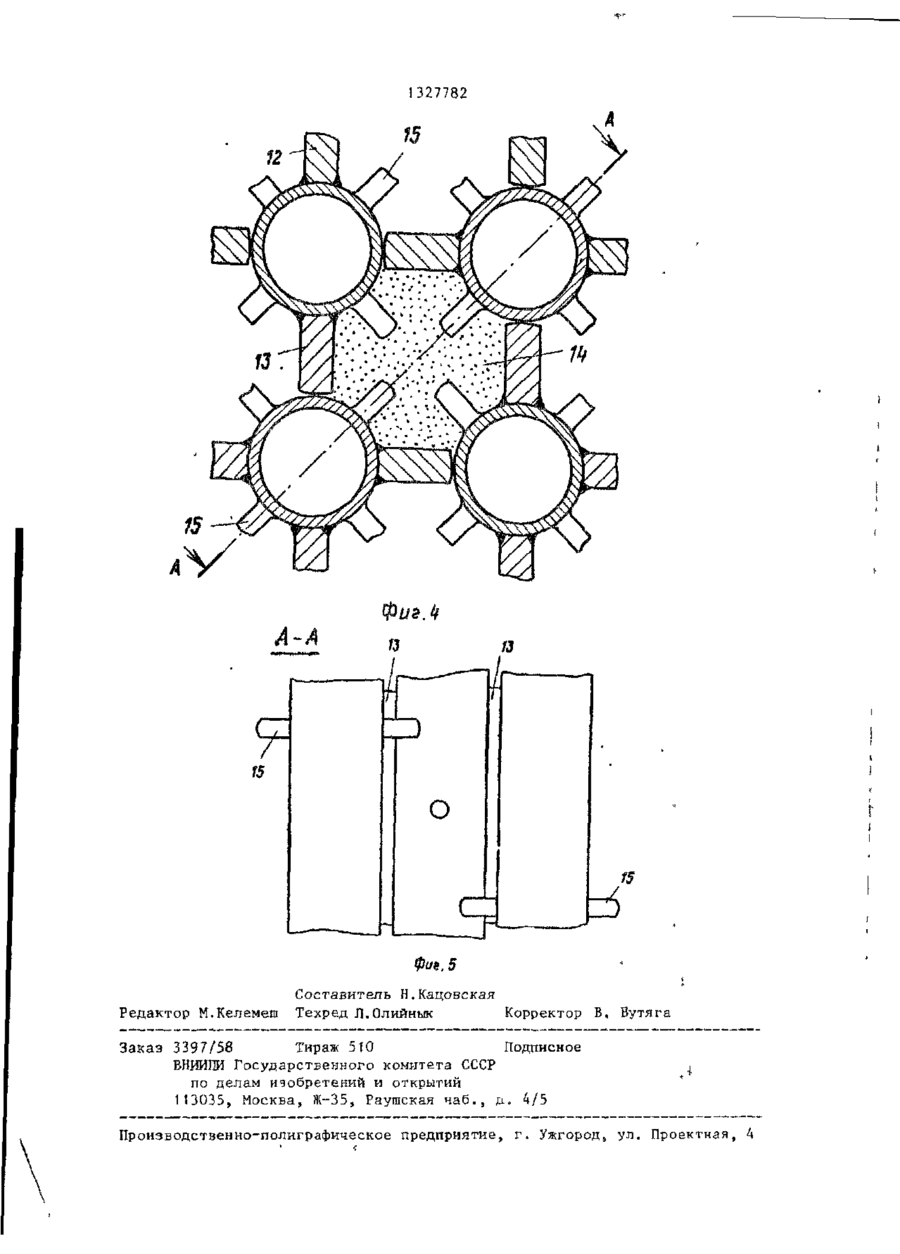

Изобретение относится к конструкции реактора для получения метанола и позволяет повысить надежность работы. Реактор содержит корпус 1 высокого давления, внутри которого установлен кожух из плавниковых труб, снабженный в нижней части газопроницаемым основанием с размещенными на нем слоем катализатора и теплообменником, трубы которого образуют 15 СО го 00 ГС ft ^ l 1327782 замкнутые пространства. Неочищениз плавниковых труб закреплен на ный газ поступает в слой катализатокрышке и может быть извлечен из рера и отводится после реакции уже в актора в направлении вверх. 5 з.п. виде газообразного метанола. Кожух ф-лы. 5 ил. 1 Изобретение относится к конструкции реактора для получения метанола и может быть использовано в химической промышленности. Целью изобретения является обес5 печение надежности работы путем осуществления контроля. На фиг. 1 изображена первая форма осуществления реактора с его ак'0 тивным слоем, продольный разрез; па фиг. 2 - другая форма осуществпения реактора, у которого внутреннее пространство цилиндрического кожуха вмещает два активных слоя', на фиг.З поперечное сечение по слою катализа- 1 5 тора (слоями катализатора) обеих форм осуществления согласно фиг. 1 н 2; на фиг. 4 - реактор, горизонтальное сечение; на фиг. 5 - сечение А-А на фиг. 4. 20 Вертикальный реактор для получения метанола содержит корпус 1 высокого давления с фланцами 2, покрытый изнутри изолирующим слоем 3, крышку 4, днище 5, также покрытые изнутри 2$ изолирующим слоем 6 и 7 соответственно. Внутри корпуса размещен закрепленный в крышке 4 цилиндрический кожух 8, снабженный в нижней части газопроницаемым основанием 9 с раз30 мещенным на нем слоем катализатора 10, внутри которого размещен теплообменник 11. Кожух 8 выполнен из плавниковых труб 12, верхние и нижние концы которых оканчиваются утол- 35 щенными участками 13, 14, к которым подключены соответственно верхние и нижние концы труб теплообменника 11. Утолщенные участки 13 и 14 плавниковых труб кожуха 8 подключены соот40 ветственно к верхним 15 и нижнему 16 кольцевым коллекторам. Трубы теплообменника 11 снабжены плавниками 12 и 13, образующими замкнутые пространства 14, в которых размещены катали- 45 затор 10, и стержнями симметрично вы ступающими в обтекаемые потоками замкнутые пространства 14, при этом стержни одного обтекаемого потоком пространства расположены на различной высоте по длине своих труб и имеют длину, равную 1/4-1/3 расстояния между двумя расположенными по диагонали соседними трубами. Реактор снабжен поперечной перфорированной перегородкой 16, на которой размещен дополнительный слой катализатора. Реактор работает следующим образом. Неочищенный газ подается по трубопроводу 17, закрепленному в днище 5, или по трубопроводу 18 в случае выполнения реактора с двумя слоями катализатора. Газ, пройдя катализатор 10 между трубами теплообменника 11, отводится после реакции, происходящей при посредстве катализатора, уже в виде газообразного метанола по трубопроводу 19 или по труболроводам 20 и 21, закрепленным соответственно в крышке 4 и днище 5. Замкнутый по своему периметру цилиндрический кожух из плавниковых труб 12 тесно прилегает к изолирующему слою 3 реактора. После снятия крышки 4 с ее изолирующим слоем 6 теплообменник 11 с кожухом 8 и массой катализатора может быть извлечен из реактора в направлении вверх. После этого при частичном или полном снятии сетки или тарелки для катализатора 10 масса катализатора может быть выпущена и заменена свежей порцией. Трубы теплообменника 11, находясь вне корпуса, могут быть легко сняты вниз или вверх, а затем снова установлены. Охлаждающая среда теплообменника 11 подводится по патрубку 22, проходящему через днище 5, а отводится из кольцевого коллектора 15 по одной или нескольким трубам 23. З • 1327782 Ф о р м у л а и з о б р е т е н и я 1. Вертикальный реактор для получения метанола, содержащий корпус, съемную крышку с закрепленным в ней с внутренней стороны соосно корпусу цилиндрическим кожухом, снабженным в нижней части газопроницаемым основанием с размещенными в нем катализатором, в котором расположены теплообменные трубы, днище, патрубки для 10 подачи газа, отвода продуктов и катализатора, о т л и ч а ю щ и й с я тем, что, с целью обеспечения надежности работы путем осуществления контроля, цилиндрический кожух выполнен из плавниковых труб, к верхним и нижним концам которых подключены соответственно верхние и нижние концы теплообменных труб, при этом газопроницаемое основание выполнено раскры- 20 ваемым. ные трубы снабжены плавниками, образующими между собой обтекаемые потоком замкнутые пространства правильного геометрического сечения. 4. Реактор по пп. 1-3, о т л и ч а ю щ и й с я тем, что он снабжен поперечной перфорированной перегородкой для катализатора, установленной выше патрубка подачи газа, через которую пропущены теплообменные трубы. 5. Реактор по пп. 1-4, о т л и ч а ю щ и й с я тем, что теплообменные трубы дополнительно снабжены стержнями, симметрично выступающими в обтекаемые потокаміг замкнутые пространства, при этом стержни одного обтекаемого потока пространства расположены на различной высоте по длине своих труб. 6. Реактор по пп. 1-5, о т л и 2. Реактор по п. ^ о т л и ч а ю ч а ю щ и й с я тем, что длина стержщ и й с я тем, что он снабжен верхней составляет 1/4-1/3 расстояния ним и нижним коллекторами, к которым между двумя расположенными по диагоподключены соответственно верхние и 25 нали соседними трубами. нижние концы плавниковых труб. П р и о р и т е т по п у н к т а м : 3. Реактор п о п п . 1 и 2 , о т л и 0 6 . 0 9 . 8 3 по п п . 1-4, ч а ю щ и й с я т е м , что теплообмен08.12.83 по пп. 5 и 6. 20 1S Фиг. 2 1327782 Фие.5 Редактор М.Келемеш Составитель Н.Кацовская Техред Л.Олийнык Корректор В, Вутяга Заказ 3397/58 Тираж 510 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская ч а б . , д . 4/5 I Производственно-полиграфическое предприятие, г. Ужгород^ ул. Проектная,
