Кожух для екранування радіоелектронної апаратури

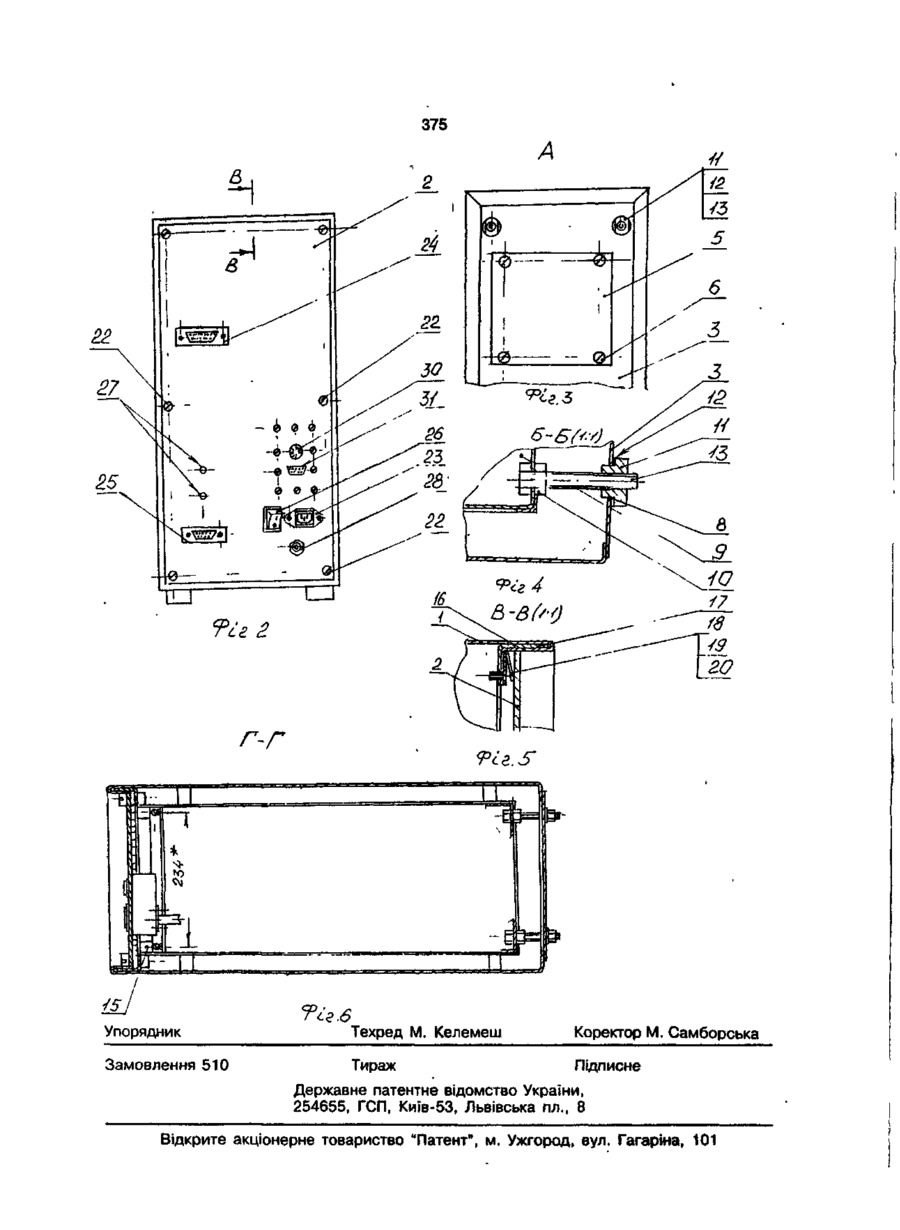

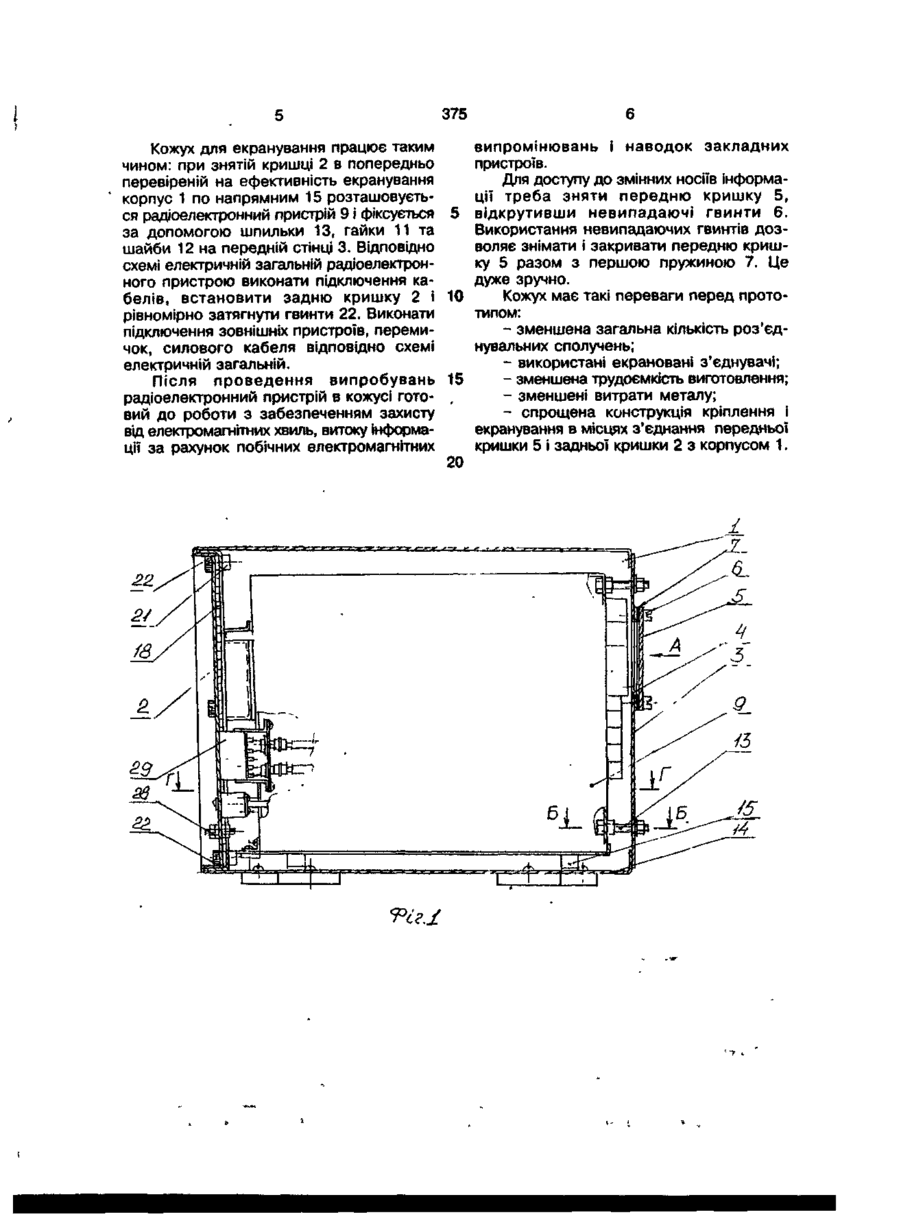

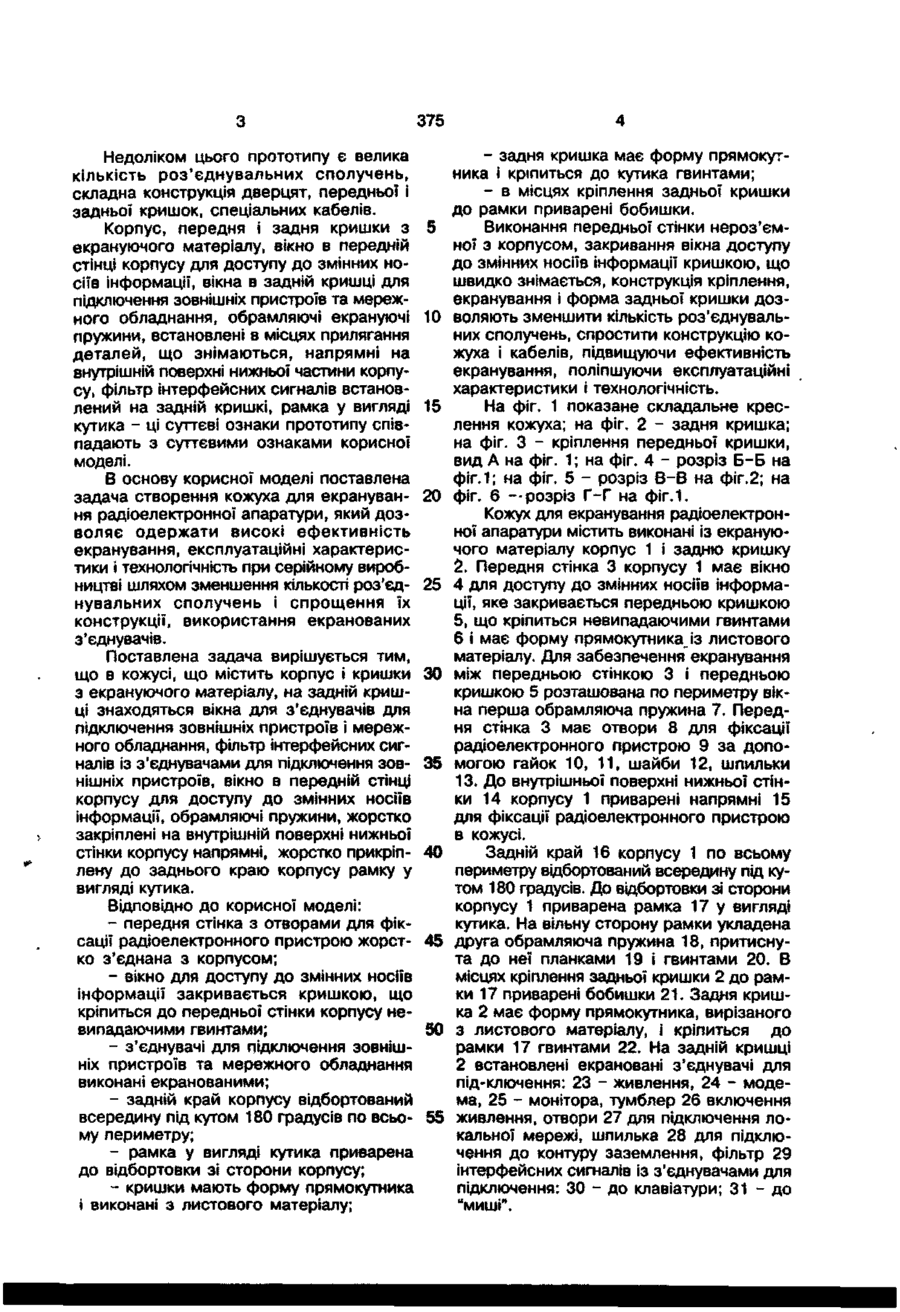

Кожух для екранування радіоелектронної апаратури, що включає виконані з екрануючого матеріалу корпус, до заднього краю якого жорстко прикріплена рамка у вигляді кутика, передню кришку, задню кришку з вікнами для встановлення з'єднувачів для підключення зовнішніх пристроїв та мережного обладнання, вікно для доступу до змінних носіїв інформації в передній стінці корпусу, встановлені в місцях сполу чення кришок з корпусом відповідно першу та другу обрамляючі екрануючі пружини, жорстко закріплені на внутрішній поверхні нижньої стінки корпусу напрямяі, встановлений на задній кришці фільтр інтерфейсних сигналів, який в і д р і з н я є т ь с я тим, що передня стінка корпусу з отворами для фіксації радіоелектронного пристрою жорстко з'єднана з корпусом, екрановані з'єднувачі для підключення зовнішніх пристроїв та мережного обладнання встановлені у відповідних вікнах задньої кришки, задній край корпусу відбортований всередину по всьому периметру під кутом 180 градусів, а рамка у вигляді кутика жорстко прикріплена до нього зі сторони корпусу, передня і задня кришки виконані з листового матеріалу в формі прямокутників і закріплені гвинтами відпо-" відно на передній стінці корпусу та вільній стороні рамки, до якої приварені бобишки в місцях кріплення задньої кришки. Корисна модель відноситься до радіоелектроніки та обчислювальної техніки і використовується для створення високонадійних систем захисту інформації з використанням екологічно чистих методів: екранування і фільтрації. Найбільш близьким до заявляемого рішення є кожух для екранування обчислювальної машини [1]. Кожух містить з екрануючого матеріалу корпус, передню кришку з вікном для доступу до змінних носіїв інформації, яке закривається дверцятами, і задню криш ку з вікнами для підключення спеціальних екранованих кабелів з фланцями та встановленим на ній фільтром інтерфейсних сигналів із з'єднувачами для підключення зовнішніх пристроїв. В місцях прилягання передньої кришки, дверцят, задньої кришки, фланців встановлені обрамляючі екрануючі пружини, притиснуті планками. На внутрішній стороні нижньої частини корпусу жорстко закріплені напрямні. На задньому краї корпусу жорстко прикріплена рамка у вигляді кутика. (22) 22.06.98 (24) 30.08.99 375 Недоліком цього прототипу є велика кількість роз'єднувальних сполучень, складна конструкція дверцят, передньої і задньої кришок, спеціальних кабелів. Корпус, передня і задня кришки з екрануючого матеріалу, вікно в передній стінці корпусу для доступу до змінних носіїв інформації, вікна в задній кришці для підключення зовнішніх пристроїв та мережного обладнання, обрамляючі екрануючі пружини, встановлені в місцях прилягання деталей, що знімаються, напрямні на внутрішній поверхні нижньої частини корпусу, фільтр інтерфейсних сигналів встановлений на задній кришкі, рамка у вигляді кутика - ці суттєві ознаки прототипу співпадають з суттєвими ознаками корисної моделі. В основу корисної моделі поставлена задача створення кожуха для екранування радіоелектронної апаратури, який дозволяє одержати високі ефективність екранування, експлуатаційні характеристики і технологічність при серійному виробництві шляхом зменшення кількості роз'єднувальних сполучень і спрощення їх конструкції, використання екранованих з'єднувачів. Поставлена задача вирішується тим, що в кожусі, що містить корпус і кришки з екрануючого матеріалу, на задній кришці знаходяться вікна для з'єднувачів для підключення зовнішніх пристроїв і мережного обладнання, фільтр інтерфейсних сигналів із з'єднувачами для підключення зовнішніх пристроїв, вікно в передній стінці корпусу для доступу до змінних носіїв інформації, обрамляючі пружини, жорстко закріплені на внутрішній поверхні нижньої стінки корпусу напрямні, жорстко прикріплену до заднього краю корпусу рамку у вигляді кутика. Відповідно до корисної моделі: - передня стінка з отворами для фіксації радіоелектронного пристрою жорстко з'єднана з корпусом; - вікно для доступу до змінних носіїв інформації закривається кришкою, що кріпиться до передньої стінки корпусу невипадаючими гвинтами; - з'єднувачі для підключення зовнішніх пристроїв та мережного обладнання виконані екранованими; - задній край корпусу відбортований всередину під кутом 180 градусів по всьому периметру; - рамка у вигляді кутика приварена до відбортовки зі сторони корпусу; - кришки мають форму прямокутника і виконані з листового матеріалу; 5 10 15 20 25 30 35 40 45 50 55 - задня кришка має форму прямокутника і кріпиться до кутика гвинтами; - в місцях кріплення задньої кришки до рамки приварені бобишки. Виконання передньої стінки нероз'ємної з корпусом, закривання вікна доступу до змінних носіїв інформації кришкою, що швидко знімається, конструкція кріплення, екранування і форма задньої кришки дозволяють зменшити кількість роз'єднувальних сполучень, спростити конструкцію кожуха і кабелів, підвищуючи ефективність екранування, поліпшуючи експлуатаційні характеристики і технологічність. На фіг. 1 показане складальне креслення кожуха; на фіг. 2 - задня кришка; на фіг. З - кріплення передньої кришки, вид А на фіг. 1; на фіг. 4 - розріз Б-Б на фіг.1; на фіг. 5 - розріз В-В на фіг. 2; на фіг. 6 —розріз Г-Г на фіг. 1. Кожух для екранування радіоелектронної апаратури містить виконані із екрануючого матеріалу корпус 1 і задню кришку 2. Передня стінка 3 корпусу 1 має вікно 4 для доступу до змінних носіїв інформації, яке закривається передньою кришкою 5, що кріпиться невипадаючими гвинтами 6 і має форму прямокутника із листового матеріалу. Для забезпечення екранування між передньою стінкою 3 і передньою кришкою 5 розташована по периметру вікна перша обрамляюча пружина 7. Передня стінка 3 має отвори 8 для фіксації радіоелектронного пристрою 9 за допомогою гайок 10, 11, шайби 12, шпильки 13. До внутрішньої поверхні нижньої стінки 14 корпусу 1 приварені напрямні 15 для фіксації радіоелектронного пристрою в кожусі. Задній край 16 корпусу 1 по всьому периметру відбортований всередину під кутом 180 градусів. До відбортовки зі сторони корпусу 1 приварена рамка 17 у вигляді кутика. На вільну сторону рамки укладена друга обрамляюча пружина 18, притиснута до неї планками 19 і гвинтами 20. В місцях кріплення задньої кришки 2 до рамки 17 приварені бобишки 21. Задня кришка 2 має форму прямокутника, вирізаного з листового матеріалу, і кріпиться до рамки 17 гвинтами 22. На задній кришці 2 встановлені екрановані з'єднувачі для під-ключення: 23 - живлення, 24 - модема, 25 - монітора, тумблер 26 включення живлення, отвори 27 для підключення локальної мережі, шпилька 28 для підключення до контуру заземлення, фільтр 29 інтерфейсних сигналів із з'єднувачами для підключення: ЗО - до клавіатури; 31 - до "миші". 375 випромінювань і наводок закладних Кожух для екранування працює таким пристроїв. чином: при знятій кришці 2 в попередньо Для доступу до змінних носіїв інформаперевіреній на ефективність екранування ції треба зняти передню кришку 5, корпус 1 по напрямним 15 розташовуєтьвідкрутивши невипадаючі гвинти 6. ся радіоелектронний пристрій 9 і фіксується Використання невипадаючих гвинтів дозза допомогою шпильки І З , гайки 11 та воляє знімати і закривати передню кришшайби 12 на передній стінці 3. Відповідно ку 5 разом з першою пружиною 7. Це схемі електричній загальній радіоелектрондуже зручно. ного пристрою виконати підключення каКожух має такі переваги перед протобелів, встановити задню кришку 2 і 10 типом: рівномірно затягнути гвинти 22. Виконати підключення зовнішніх пристроїв, переми- зменшена загальна кількість роз'єдчок, силового кабеля відповідно схемі нувальних сполучень; електричній загальній. - використані екрановані з'єднувачі; - зменшена трудоємкість виготовлення; Після проведення випробувань 15 - зменшені витрати металу; радіоелектронний пристрій в кожусі гото- спрощена конструкція кріплення і вий до роботи з забезпеченням захисту екранування в місцях з'єднання передньої від електромагнітних хвиль, витоку інформакришки 5 і задньої кришки 2 з корпусом 1. ції за рахунок побічних електромагнітних 20 "Ріг.і 375 r-r і і {Sj Упорядник Замовлення 510 Tie.6 Техред М. Келемеш Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
