Канал вимірювання кутових швидкостей літальних апаратів з бспм та можливістю розпізнавання ла

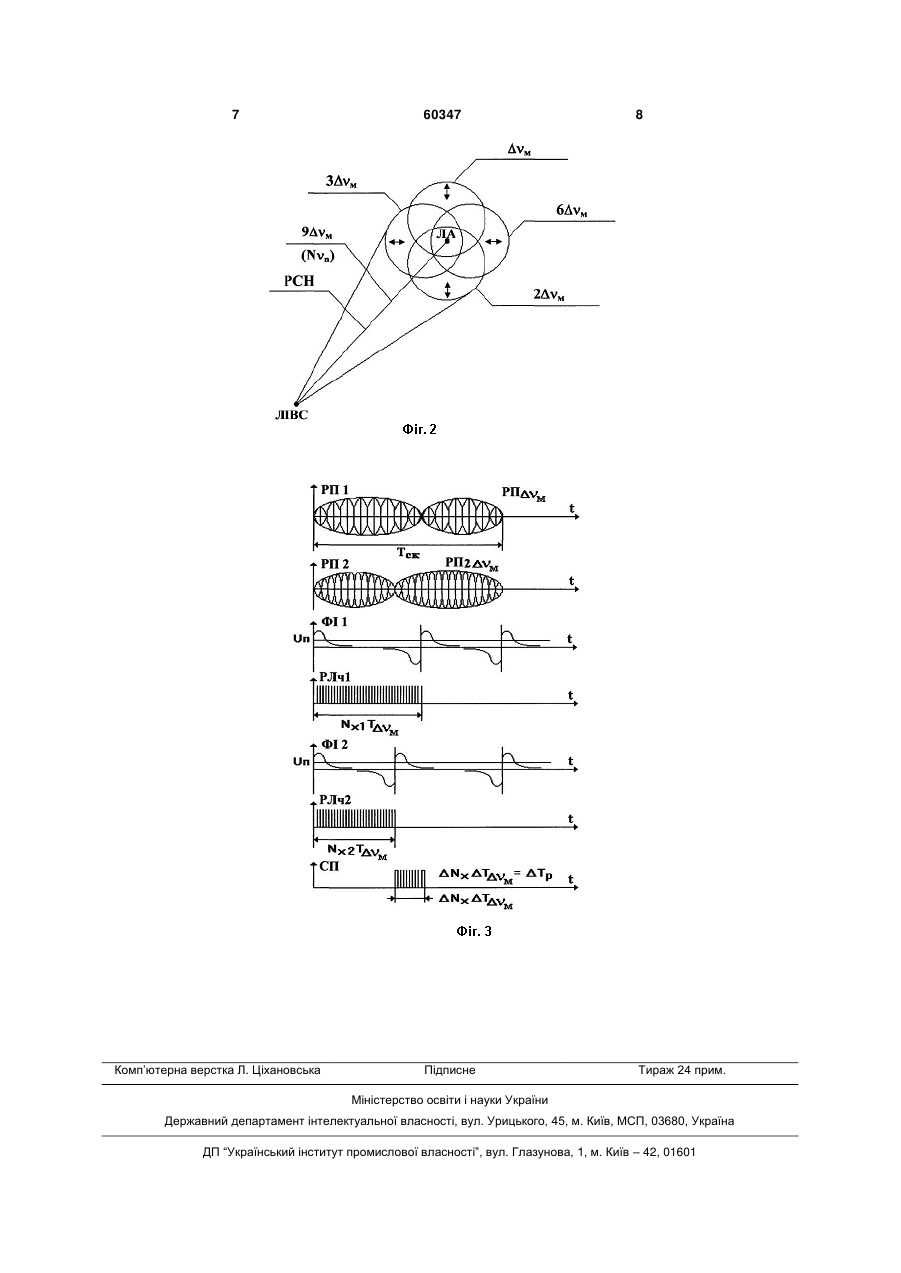

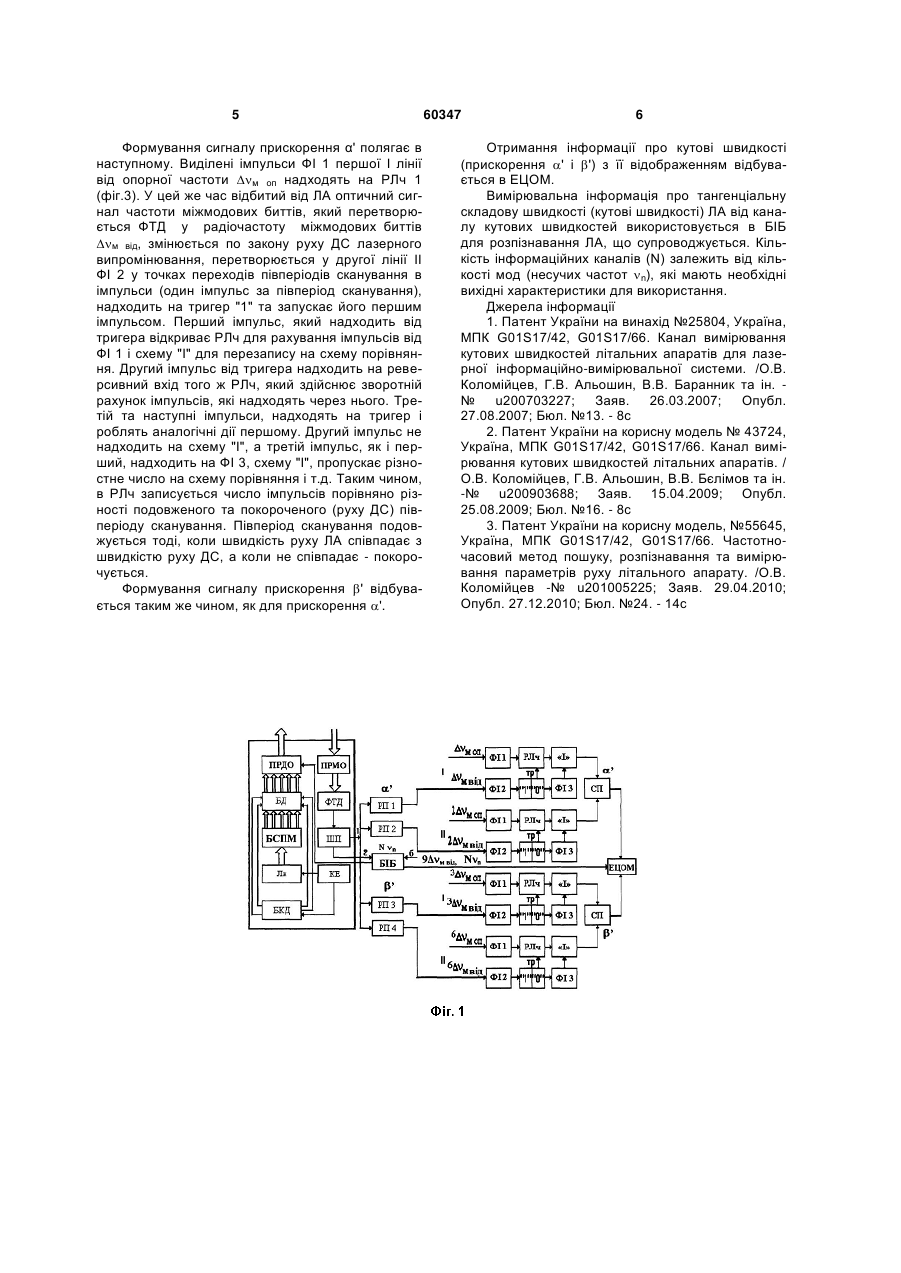

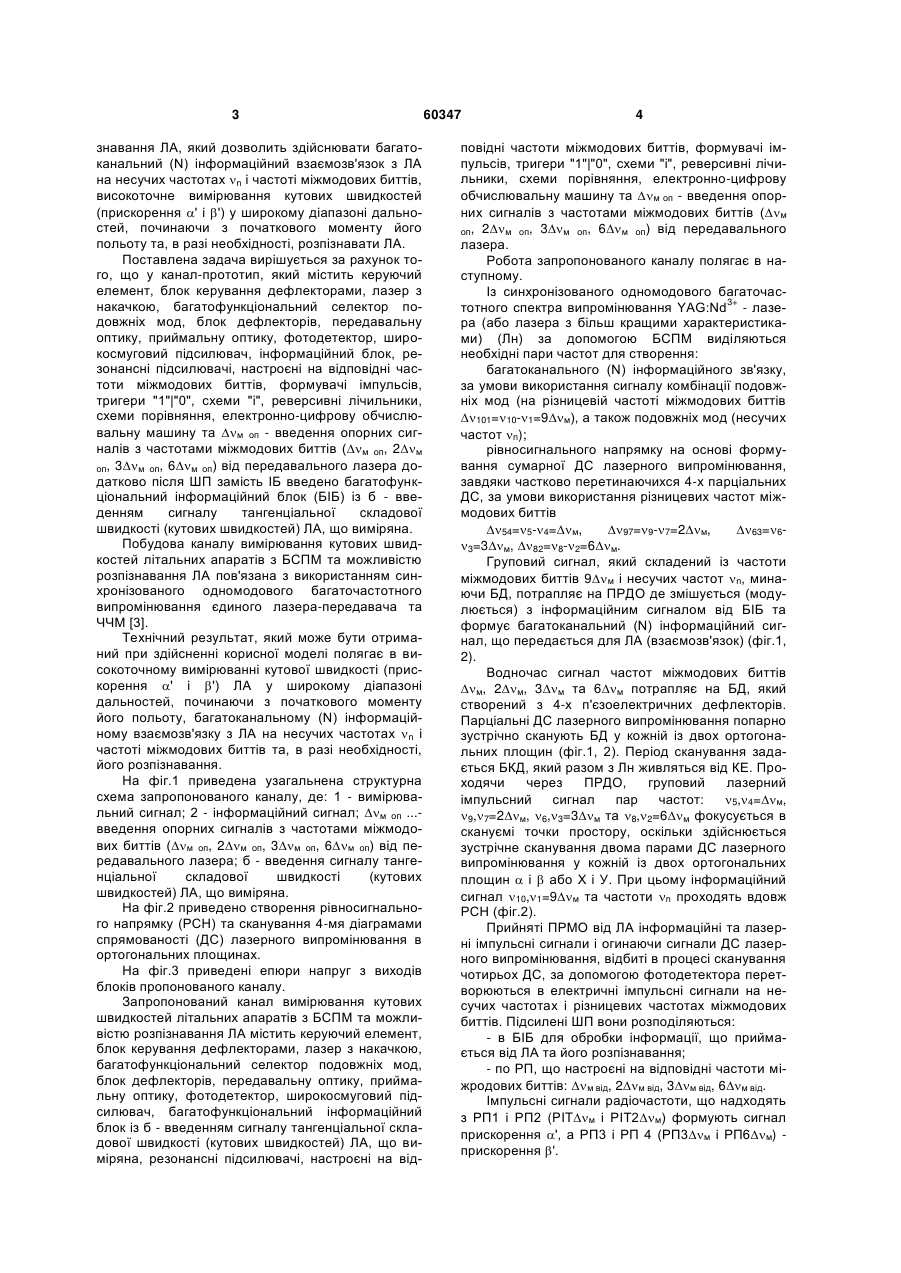

Канал вимірювання кутових швидкостей літальних апаратів з БСПМ та можливістю розпізнавання ЛА, який містить керуючий елемент, блок 3 знавання ЛА, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на несучих частотах n і частоті міжмодових биттів, високоточне вимірювання кутових швидкостей (прискорення ' і ') у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, розпізнавати ЛА. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми "і", реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера додатково після ШП замість ІБ введено багатофункціональний інформаційний блок (БІБ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. Побудова каналу вимірювання кутових швидкостей літальних апаратів з БСПМ та можливістю розпізнавання ЛА пов'язана з використанням синхронізованого одномодового багаточастотного випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в високоточному вимірюванні кутової швидкості (прискорення ' і ') ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ЛА на несучих частотах n і частоті міжмодових биттів та, в разі необхідності, його розпізнавання. На фіг.1 приведена узагальнена структурна схема запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал; м оп ...введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера; б - введення сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. На фіг.2 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг.3 приведені епюри напруг з виходів блоків пропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з БСПМ та можливістю розпізнавання ЛА містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на від 60347 4 повідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми "і", реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Робота запропонованого каналу полягає в наступному. Із синхронізованого одномодового багаточас3+ тотного спектра випромінювання YAG:Nd - лазера (або лазера з більш кращими характеристиками) (Лн) за допомогою БСПМ виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналу комбінації подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9м), а також подовжніх мод (несучих частот n); рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних ДС, за умови використання різницевих частот міжмодових биттів 54=5-4=м, 97=9-7=2м, 63=63=3м, 82=8-2=6м. Груповий сигнал, який складений із частоти міжмодових биттів 9м і несучих частот n, минаючи БД, потрапляє на ПРДО де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг.1, 2). Водночас сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (фіг.1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот: 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У. При цьому інформаційний сигнал 10,1=9м та частоти n проходять вдовж РСН (фіг.2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; - по РП, що настроєні на відповідні частоти міжродових биттів: м від, 2м від, 3м від, 6м від. Імпульсні сигнали радіочастоти, що надходять з РП1 і РП2 (PITм і PIT2м) формують сигнал прискорення ', а РП3 і РП 4 (PП3м і PП6м) прискорення '. 5 Формування сигналу прискорення α' полягає в наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м оп надходять на РЛч 1 (фіг.3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м від, змінюється по закону руху ДС лазерного випромінювання, перетворюється у другої лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему "І" для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, які надходять через нього. Третій та наступні імпульси, надходять на тригер і роблять аналогічні дії першому. Другий імпульс не надходить на схему "І", а третій імпульс, як і перший, надходить на ФІ 3, схему "І", пропускає різностне число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого (руху ДС) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає з швидкістю руху ДС, а коли не співпадає - покорочується. Формування сигналу прискорення ' відбувається таким же чином, як для прискорення '. 60347 6 Отримання інформації про кутові швидкості (прискорення ' і ') з її відображенням відбувається в ЕЦОМ. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот n), які мають необхідні вихідні характеристики для використання. Джерела інформації 1. Патент України на винахід №25804, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання кутових швидкостей літальних апаратів для лазерної інформаційно-вимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. № u200703227; Заяв. 26.03.2007; Опубл. 27.08.2007; Бюл. №13. - 8с 2. Патент України на корисну модель № 43724, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання кутових швидкостей літальних апаратів. / О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. -№ u200903688; Заяв. 15.04.2009; Опубл. 25.08.2009; Бюл. №16. - 8с 3. Патент України на корисну модель, №55645, Україна, МПК G01S17/42, G01S17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев -№ u201005225; Заяв. 29.04.2010; Опубл. 27.12.2010; Бюл. №24. - 14с 7 Комп’ютерна верстка Л. Ціхановська 60347 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
