Прямотоково-дуттьовий пальник
Номер патенту: 30679
Опубліковано: 11.03.2008
Автори: Саф'янц Сергій Матвійович, Безбородов Денис Леонідович, Петров Олексій Володимирович, Попов Анатолій Леонідович, Сафонова Олена Константинівна
Формула / Реферат
Прямотоково-дуттьовий пальник, що містить корпус, у якому співвісно розміщена труба з внутрішнім каналом для протоку газу, з утворенням зовнішнього кільцевого каналу для протоку повітря, розміщене на торці труби сопло з радіально виконаними отворами, який відрізняється тим, що отвори виконані діаметром, рівним 0,045-0,047 діаметра труби, і сумарною площею, рівною 0,08-0,09 діаметра труби.
Текст

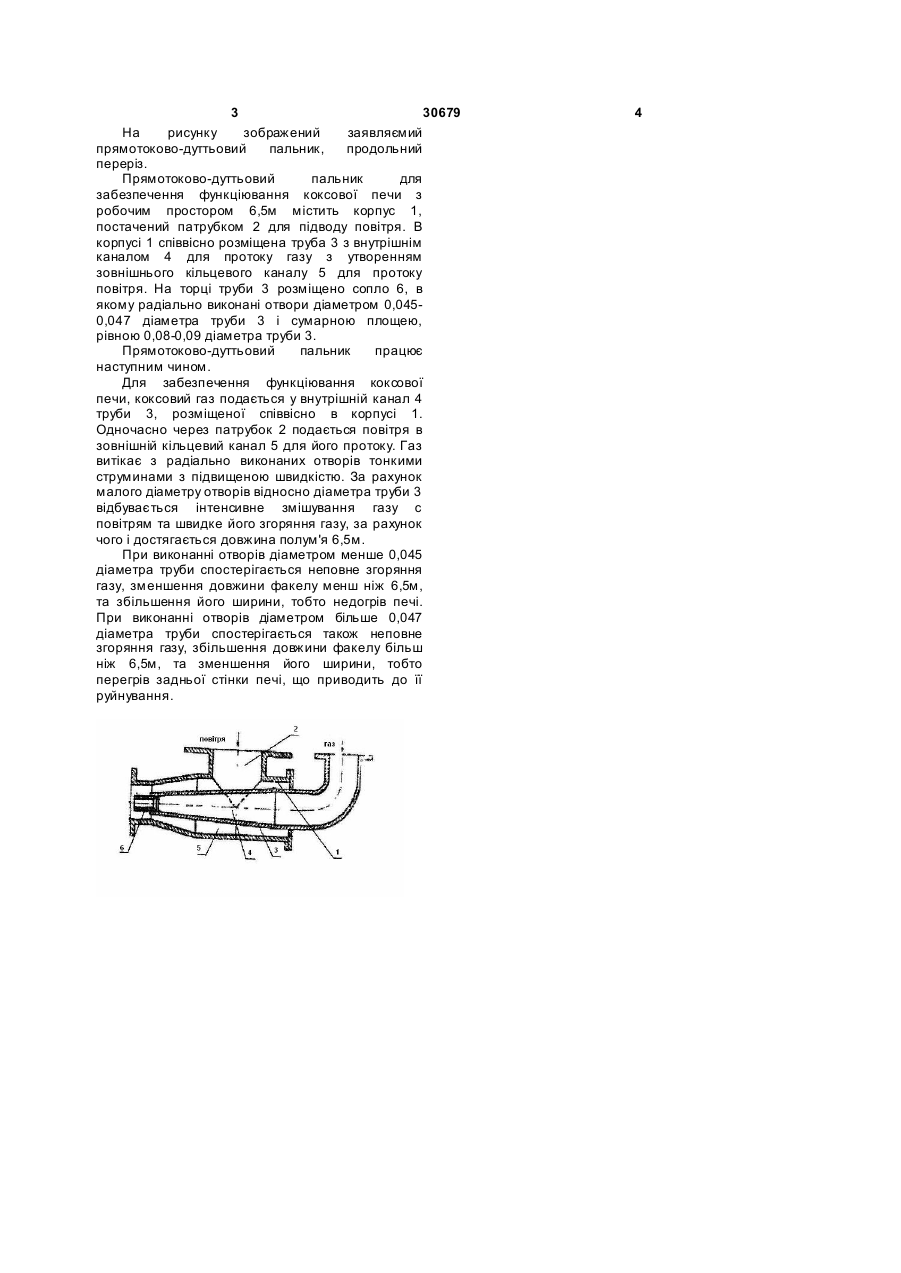

Прямотоково-дуттьовий пальник, що містить корпус, у якому співвісно розміщена труба з внутрішнім каналом для протоку газу, з утворенням зовнішнього кільцевого каналу для протоку повітря, розміщене на торці труби сопло з радіально виконаними отворами, який відрізняє ться тим, що отвори виконані діаметром, рівним 0,045-0,047 діаметра труби, і сумарною площею, рівною 0,08-0,09 діаметра труби. (19) (21) u200711574 (22) 19.10.2007 (24) 11.03.2008 (72) САФ'ЯНЦ СЕРГІЙ МАТВІЙОВИЧ, U A, САФОНОВА ОЛЕНА КОНСТАНТИНІВН А, U A, ПОПОВ АНАТОЛІЙ ЛЕОНІДОВИЧ, UA, БЕЗБОРОДОВ ДЕНИС ЛЕОНІДОВИЧ, UA, ПЕТРОВ ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, U A (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) 3 30679 На рисунку зображений заявляємий прямотоково-дуттьовий пальник, продольний переріз. Прямотоково-дуттьовий пальник для забезпечення функціювання коксової печи з робочим простором 6,5м містить корпус 1, постачений патрубком 2 для підводу повітря. В корпусі 1 співвісно розміщена труба 3 з внутрішнім каналом 4 для протоку газу з утворенням зовнішнього кільцевого каналу 5 для протоку повітря. На торці труби 3 розміщено сопло 6, в якому радіально виконані отвори діаметром 0,0450,047 діаметра труби 3 і сумарною площею, рівною 0,08-0,09 діаметра труби 3. Прямотоково-дуттьовий пальник працює наступним чином. Для забезпечення функціювання коксової печи, коксовий газ подається у внутрішній канал 4 труби 3, розміщеної співвісно в корпусі 1. Одночасно через патрубок 2 подається повітря в зовнішній кільцевий канал 5 для його протоку. Газ витікає з радіально виконаних отворів тонкими струминами з підвищеною швидкістю. За рахунок малого діаметру отворів відносно діаметра труби 3 відбувається інтенсивне змішування газу с повітрям та швидке його згоряння газу, за рахунок чого і достягається довжина полум'я 6,5м. При виконанні отворів діаметром менше 0,045 діаметра труби спостерігається неповне згоряння газу, зменшення довжини факелу менш ніж 6,5м, та збільшення його ширини, тобто недогрів печі. При виконанні отворів діаметром більше 0,047 діаметра труби спостерігається також неповне згоряння газу, збільшення довжини факелу більш ніж 6,5м, та зменшення його ширини, тобто перегрів задньої стінки печі, що приводить до її руйнування. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect-flow - blast burner
Автори англійськоюSafiants Serhii Matviiovych, Safonova Olena Kontiantynivna, Popov Anatolii Leonidovych, Bezborodov Denys Leonidovych, Petrov Oleksii Volodymyrovych
Назва патенту російськоюПрямоточно-дутьевая горелка
Автори російськоюСафьянц Сергей Матвеевич, Сафонова Елена Константиновна, Попов Анатолий Леонидович, Безбородов Денис Леонидович, Петров Алексей Владимирович
МПК / Мітки
МПК: F23D 14/00
Мітки: пальник, прямотоково-дуттьовий
