Компактний блок-фільтр для резервуара басейну

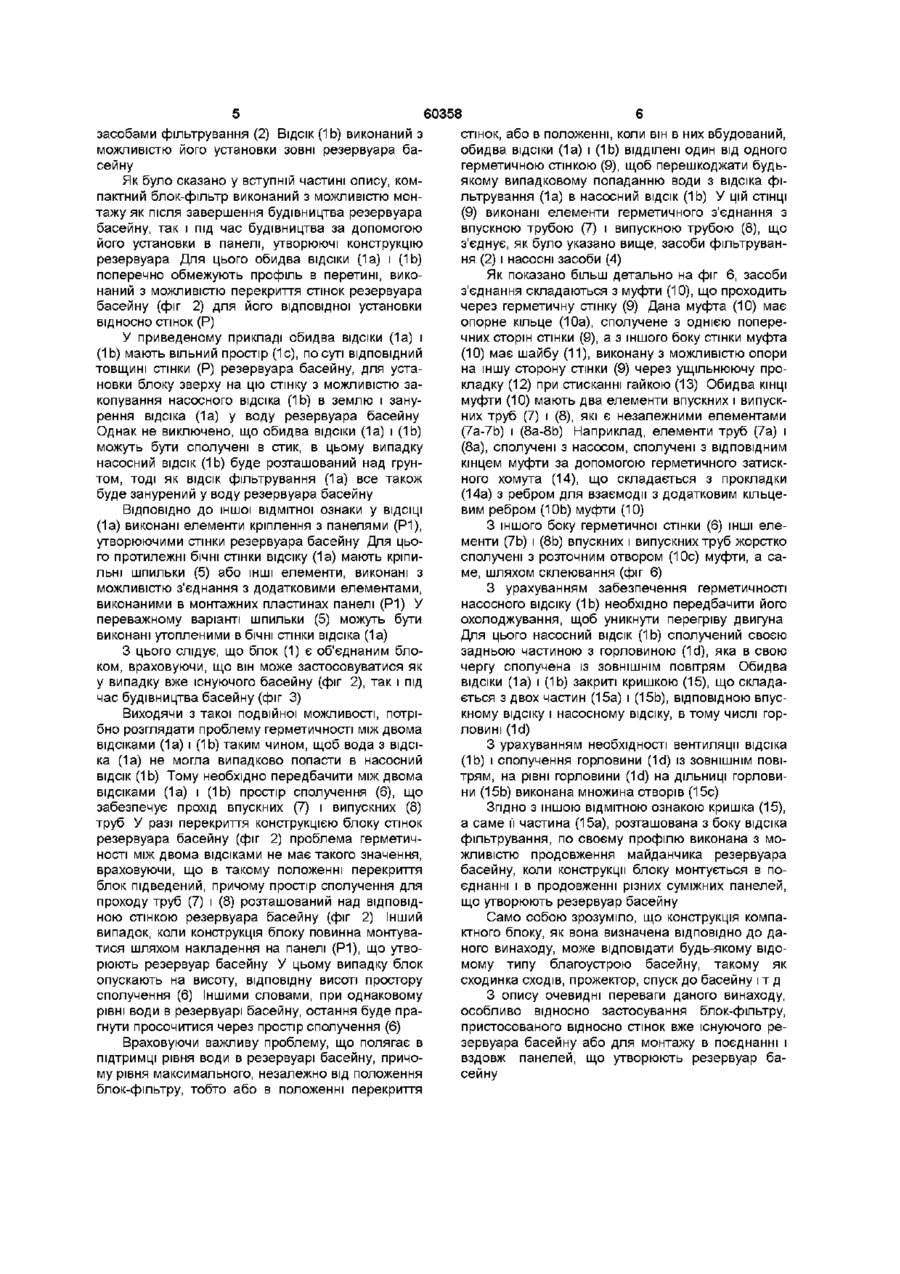

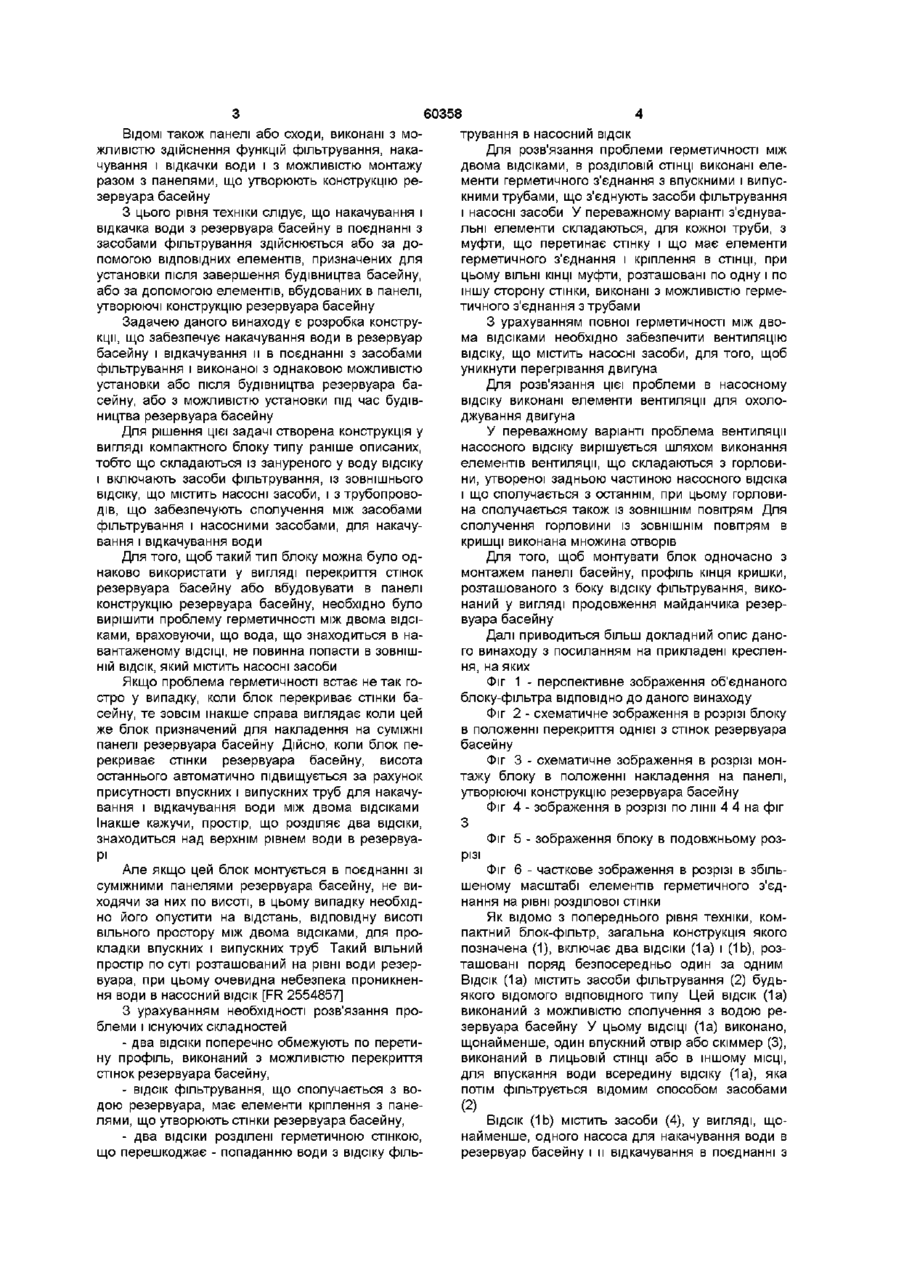

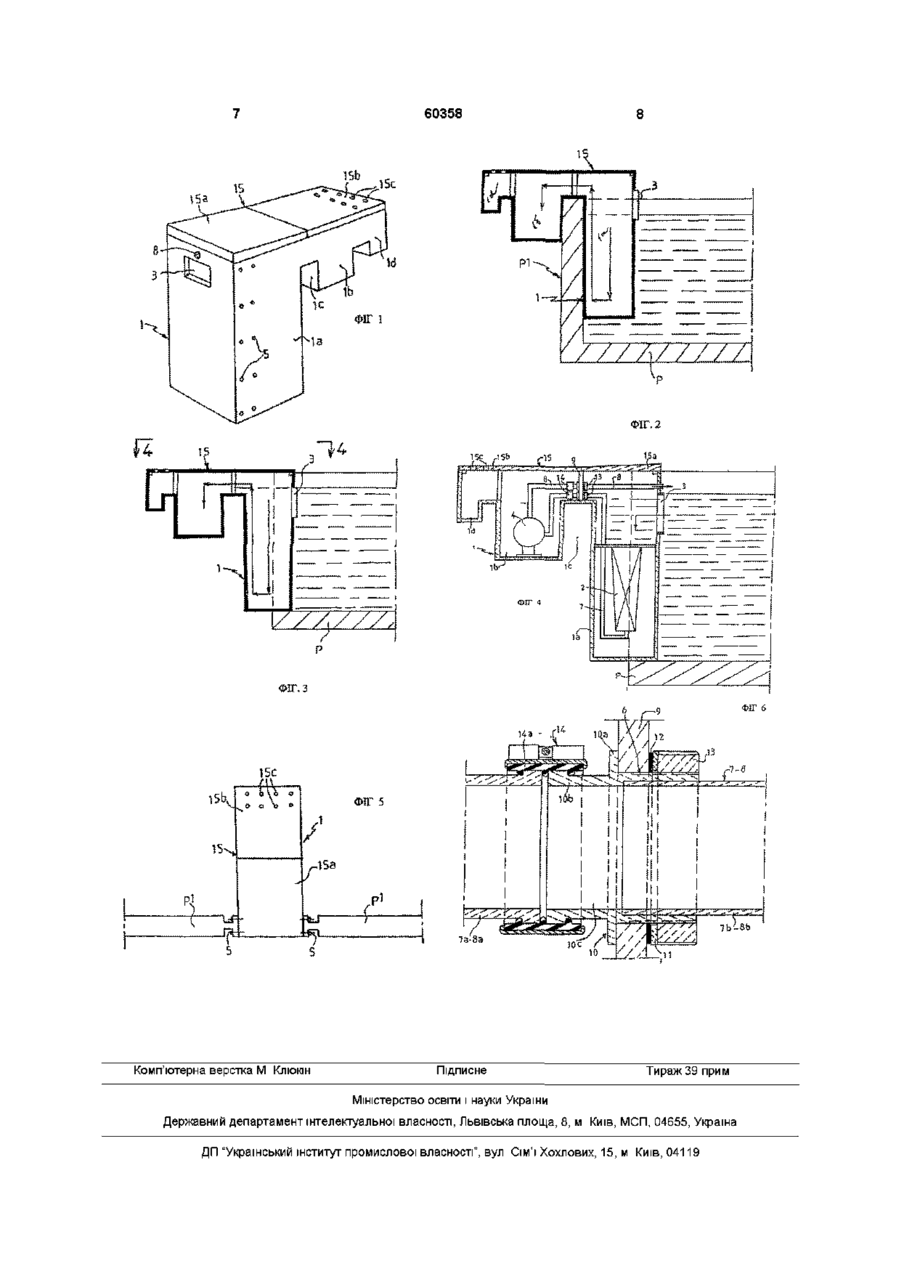

1 Компактний блок-фільтр для резервуара басейну, що включає ВІДСІК фільтрування, що містить засоби фільтрування і виконаний з можливістю сполучення з водою резервуара, насосний ВІДСІК, що містить засоби накачування і відкачування води з резервуара в з'єднанні з засобами фільтрування, при цьому ВІДСІК виконаний з можливістю розміщення зовні резервуара басейну, який відрізняється тим, що два ВІДСІКИ поперечно обмежують по перерізу профіль, виконаний з можливістю перекриття стінок резервуара басейну, у відсіку фільтрування, що сполучається з водою резерву ара, виконані елементи кріплення з панелями, що утворюють стінки резервуара басейну, два ВІДСІКИ розділені герметичною стінкою, щоб перешкоджати попаданню води з відсіку фільтрування в насосний ВІДСІК з можливістю герметизації насосного відсіку відносно відсіку фільтрування, в розділовій СТІНЦІ виконані елементи герметичного з'єднання з впускними і випускними трубами, що з'єднують засоби фільтрування і засоби накачування і відкачування, на рівні задньої частини насосний ВІДСІК сполучений з горловиною, що сполучається із ЗОВНІШНІМ повітрям, обидва ВІДСІКИ закриті знімною кришкою, в якій на рівні горловини виконана множина отворів для забезпечення сполучення горловини із ЗОВНІШНІМ повітрям 2 Блок за п 1, який відрізняється тим, що елементи з'єднання складаються з муфти, що перетинає стінку і що має елементи позиціонування і герметичного кріплення відносно стінки, при цьому ВІЛЬНІ КІНЦІ муфти, розташовані по обидва боки від стінки, виконані з можливістю герметичного з'єднання труб 3 Блок за п 1, який відрізняється тим, що кінець кришки, розташований з боку відсіка фільтрування, виконаний за своїм профілем з можливістю забезпечення одного цілого з майданчиком резервуара басейну О 00 ю со о (О Даний винахід стосується засобів фільтрування води в резервуарі басейну, зокрема компактного блок-фільтру для резервуара басейну Для фільтрування води в резервуарі басейну з попереднього рівня техніки відоме використання незалежних елементів у вигляді компактних блоків, що включають засоби фільтрування, з одного боку, і насосні засоби для накачування води і її відведення, з іншого боку В основному ці блоки включають занурений у воду ВІДСІК, виконаний з можливістю сполучення з водою за допомогою отвору, відомого під назвою SKIMMER Всередині цього відсіку розміщені різні засоби фільтрування всіх відомих і ВІДПОВІДНИХ типів В іншому ВІДСІЦІ встановлені насосні засоби, що забезпечують на качування води в резервуар і її відкачку за допомогою системи ВІДПОВІДНИХ трубопроводів ВІДСІК з насосними засобами розташований за межами резервуара басейну Обидва ВІДСІКИ можуть бути сполучені за допомогою ВІДПОВІДНИХ елементів або утворювати єдиний блок У більшості таких випадків цей блок виконаний в перетині з можливістю перекриття стінок резервуара басейну Як наслідок, цей блок доводиться і монтується після завершення будівництва резервуара басейну Таким чином, впускна і випускна труби проходять над верхнім краєм ВІДПОВІДНОГО елемента стінки Як приклад, але не обмежуючись ним, можна привести опис такого блоку з патенту FR 2554857 60358 ВІДОМІ також панелі або сходи, виконані з мотрування в насосний ВІДСІК жливістю здійснення функцій фільтрування, накаДля розв'язання проблеми герметичності між чування і відкачки води і з можливістю монтажу двома відсіками, в розділовій СТІНЦІ виконані елеразом з панелями, що утворюють конструкцію ременти герметичного з'єднання з впускними і випусзервуара басейну кними трубами, що з'єднують засоби фільтрування З цього рівня техніки слідує, що накачування і і насосні засоби У переважному варіанті з'єднувавідкачка води з резервуара басейну в поєднанні з льні елементи складаються, для кожної труби, з засобами фільтрування здійснюється або за домуфти, що перетинає стінку і що має елементи помогою ВІДПОВІДНИХ елементів, призначених для герметичного з'єднання і кріплення в СТІНЦІ, при установки після завершення будівництва басейну, цьому ВІЛЬНІ КІНЦІ муфти, розташовані по одну і по або за допомогою елементів, вбудованих в панелі, іншу сторону стінки, виконані з можливістю гермеутворюючі конструкцію резервуара басейну тичного з'єднання з трубами Задачею даного винаходу є розробка конструЗ урахуванням повної герметичності між двокції, що забезпечує накачування води в резервуар ма відсіками необхідно забезпечити вентиляцію басейну і відкачування и в поєднанні з засобами відсіку, що містить насосні засоби, для того, щоб фільтрування і виконаної з однаковою можливістю уникнути перегрівання двигуна установки або після будівництва резервуара баДля розв'язання цієї проблеми в насосному сейну, або з можливістю установки під час будіввідсіку виконані елементи вентиляції для охолоництва резервуара басейну джування двигуна Для рішення цієї задачі створена конструкція у У переважному варіанті проблема вентиляції вигляді компактного блоку типу раніше описаних, насосного відсіку вирішується шляхом виконання тобто що складаються із зануреного у воду відсіку елементів вентиляції, що складаються з горловиі включають засоби фільтрування, із зовнішнього ни, утвореної задньою частиною насосного відсіка відсіку, що містить насосні засоби, і з трубопровоі що сполучається з останнім, при цьому горловидів, що забезпечують сполучення між засобами на сполучається також із ЗОВНІШНІМ повітрям Для фільтрування і насосними засобами, для накачусполучення горловини із ЗОВНІШНІМ повітрям в вання і відкачування води кришці виконана множина отворів Для того, щоб такий тип блоку можна було одДля того, щоб монтувати блок одночасно з наково використати у вигляді перекриття стінок монтажем панелі басейну, профіль кінця кришки, резервуара басейну або вбудовувати в панелі розташованого з боку відсіку фільтрування, викоконструкцію резервуара басейну, необхідно було наний у вигляді продовження майданчика резервирішити проблему герметичності між двома відсівуара басейну ками, враховуючи, що вода, що знаходиться в наДалі приводиться більш докладний опис дановантаженому ВІДСІЦІ, не повинна попасти в ЗОВНІШго винаходу з посиланням на прикладені кресленНІЙ ВІДСІК, який містить насосні засоби ня, на яких Якщо проблема герметичності встає не так гоФіг 1 - перспективне зображення об'єднаного стро у випадку, коли блок перекриває стінки баблоку-фільтра ВІДПОВІДНО до даного винаходу сейну, те зовсім інакше справа виглядає коли цей Фіг 2 - схематичне зображення в розрізі блоку же блок призначений для накладення на суміжні в положенні перекриття однієї з стінок резервуара панелі резервуара басейну Дійсно, коли блок пебасейну рекриває стінки резервуара басейну, висота Фіг 3 - схематичне зображення в розрізі моностаннього автоматично підвищується за рахунок тажу блоку в положенні накладення на панелі, присутності впускних і випускних труб для накачуутворюючі конструкцію резервуара басейну вання і відкачування води між двома відсіками Фіг 4 - зображення в розрізі по лінії 4 4 на фіг Інакше кажучи, простір, що розділяє два ВІДСІКИ, З знаходиться над верхнім рівнем води в резервуаФіг 5 - зображення блоку в подовжньому розрі різі Але якщо цей блок монтується в поєднанні зі Фіг 6 - часткове зображення в розрізі в збільсуміжними панелями резервуара басейну, не вишеному масштабі елементів герметичного з'єдходячи за них по висоті, в цьому випадку необхіднання на рівні розділової стінки но його опустити на відстань, відповідну висоті Як відомо з попереднього рівня техніки, комвільного простору між двома відсіками, для пропактний блок-фільтр, загальна конструкція якого кладки впускних і випускних труб Такий вільний позначена (1), включає два ВІДСІКИ (1а) і (1Ь), розпростір по суті розташований на рівні води резерташовані поряд безпосередньо один за одним вуара, при цьому очевидна небезпека проникненВІДСІК (1а) містить засоби фільтрування (2) будьня води в насосний ВІДСІК [FR 2554857] якого відомого ВІДПОВІДНОГО типу Цей ВІДСІК (1а) виконаний з можливістю сполучення з водою реЗ урахуванням необхідності розв'язання прозервуара басейну У цьому ВІДСІЦІ (1а) виконано, блеми і існуючих складностей щонайменше, один впускний отвір або скіммер (3), - два ВІДСІКИ поперечно обмежують по перетивиконаний в лицьовій СТІНЦІ або в іншому МІСЦІ, ну профіль, виконаний з можливістю перекриття для впускання води всередину відсіку (1а), яка стінок резервуара басейну, потім фільтрується відомим способом засобами - ВІДСІК фільтрування, що сполучається з водою резервуара, має елементи кріплення з пане(2) лями, що утворюють стінки резервуара басейну, ВІДСІК (1Ь) МІСТИТЬ засоби (4), у вигляді, що- два ВІДСІКИ розділені герметичною стінкою, найменше, одного насоса для накачування води в що перешкоджає - попаданню води з відсіку фільрезервуар басейну і и відкачування в поєднанні з засобами фільтрування (2) ВІДСІК (1Ь) виконаний з можливістю його установки зовні резервуара басейну Як було сказано у вступній частині опису, компактний блок-фільтр виконаний з можливістю монтажу як післязавершення будівництва резервуара басейну, так і під час будівництва за допомогою його установки в панелі, утворюючі конструкцію резервуара Для цього обидва ВІДСІКИ (1а) і (1Ь) поперечно обмежують профіль в перетині, виконаний з можливістю перекриття стінок резервуара басейну (фіг 2) для його відповідної установки 60358 стінок, або в положенні, коли він в них вбудований, обидва ВІДСІКИ (1а) і (1Ь) відділені один від одного герметичною стінкою (9), щоб перешкоджати будьякому випадковому попаданню води з відсіка фі ВІДНОСНО СТІНОК (Р) У приведеному прикладі обидва ВІДСІКИ (1а) і (1Ь) мають вільний простір (1с), по суті ВІДПОВІДНИЙ ТОВЩИНІ стінки (Р) резервуара басейну, для установки блоку зверху на цю стінку з можливістю закопування насосного відсіка (1Ь) в землю і занурення відсіка (1а) у воду резервуара басейну Однак не виключено, що обидва ВІДСІКИ (1а) і (1Ь) можуть бути сполучені в стик, в цьому випадку насосний ВІДСІК (1Ь) буде розташований над грунтом, тоді як ВІДСІК фільтрування (1а) все також буде занурений у воду резервуара басейну ВІДПОВІДНО ДО ІНШОЇ ВІДМІТНОЇ ознаки у ВІДСІЦІ (1а) виконані елементи кріплення з панелями (Р1), утворюючими стінки резервуара басейну Для цього протилежні бічні стінки відсіку (1а) мають кріпильні шпильки (5) або ІНШІ елементи, виконані з можливістю з'єднання з додатковими елементами, виконаними в монтажних пластинах панелі (Р1) У переважному варіанті шпильки (5) можуть бути виконані утопленими в бічні стінки відсіка (1а) З цього слідує, що блок (1) є об'єднаним блоком, враховуючи, що він може застосовуватися як у випадку вже існуючого басейну (фіг 2), так і під час будівництва басейну (фіг 3) Виходячи з такої подвійної можливості, потрібно розглядати проблему герметичності між двома відсіками (1 а) і (1Ь) таким чином, щоб вода з відсіка (1а) не могла випадково попасти в насосний ВІДСІК (1Ь) Тому необхідно передбачити між двома відсіками (1а) і (1Ь) простір сполучення (6), що забезпечує прохід впускних (7) і випускних (8) труб У разі перекриття конструкцією блоку стінок резервуара басейну (фіг 2) проблема герметичності між двома відсіками не має такого значення, враховуючи, що в такому положенні перекриття блок підведений, причому простір сполучення для проходу труб (7) і (8) розташований над ВІДПОВІДНОЮ СТІНКОЮ резервуара басейну (фіг 2) Інший випадок, коли конструкція блоку повинна монтуватися шляхом накладення на панелі (Р1), що утворюють резервуар басейну У цьому випадку блок опускають на висоту, відповідну висоті простору сполучення (6) Іншими словами, при однаковому рівні води в резервуарі басейну, остання буде прагнути просочитися через простір сполучення (6) Враховуючи важливу проблему, що полягає в підтримці рівня води в резервуарі басейну, причому рівня максимального, незалежно від положення блок-фільтру, тобто або в положенні перекриття льтрування (1а) в насосний ВІДСІК (1Ь) У цій СТІНЦІ (9) виконані елементи герметичного з'єднання з впускною трубою (7) і випускною трубою (8), що з'єднує, як було указано вище, засоби фільтрування (2) і насосні засоби (4) Як показано більш детально на фіг 6, засоби з'єднання складаються з муфти (10), що проходить через герметичну стінку (9) Дана муфта (10) має опорне кільце (10а), сполучене з однією поперечних сторін стінки (9), а з іншого боку стінки муфта (10) має шайбу (11), виконану з можливістю опори на іншу сторону стінки (9) через ущільнюючу прокладку (12) при стисканні гайкою (13) Обидва КІНЦІ муфти (10) мають два елементи впускних і випускних труб (7) і (8), які є незалежними елементами (7а-7Ь) і (8а-8Ь) Наприклад, елементи труб (7а) і (8а), сполучені з насосом, сполучені з ВІДПОВІДНИМ кінцем муфти за допомогою герметичного затискного хомута (14), що складається з прокладки (14а) з ребром для взаємодії з додатковим кільцевим ребром (10Ь) муфти (10) З іншого боку герметичної стінки (6) ІНШІ елементи (7Ь) і (8Ь) впускних і випускних труб жорстко сполучені з розточним отвором (10с) муфти, а саме, шляхом склеювання (фіг 6) З урахуванням забезпечення герметичності насосного відсіку (1Ь) необхідно передбачити його охолоджування, щоб уникнути перегріву двигуна Для цього насосний ВІДСІК (1Ь) сполучений своєю задньою частиною з горловиною (1d), яка в свою чергу сполучена із ЗОВНІШНІМ повітрям Обидва ВІДСІКИ (1а) і (1Ь) закриті кришкою (15), що складається з двох частин (15а) і (15Ь), ВІДПОВІДНОЮ впускному відсіку і насосному відсіку, в тому числі горловині (1d) З урахуванням необхідності вентиляції відсіка (1Ь) і сполучення горловини (1d) із ЗОВНІШНІМ повітрям, на рівні горловини (1d) на ДІЛЬНИЦІ горловини (15Ь) виконана множина отворів (15с) Згідно З ІНШОЮ ВІДМІТНОЮ ознакою кришка (15), а саме її частина (15а), розташована з боку відсіка фільтрування, по своєму профілю виконана з можливістю продовження майданчика резервуара басейну, коли конструкції блоку монтується в поєднанні і в продовженні різних суміжних панелей, що утворюють резервуар басейну Само собою зрозуміло, що конструкція компактного блоку, як вона визначена ВІДПОВІДНО ДО даного винаходу, може відповідати будь-якому відомому типу благоустрою басейну, такому як сходинка сходів, прожектор, спуск до басейну і т д З опису очевидні переваги даного винаходу, особливо відносно застосування блок-фільтру, пристосованого відносно стінок вже існуючого резервуара басейну або для монтажу в поєднанні і вздовж панелей, що утворюють резервуар басейну 60358 15a 0 T S ІС ФІГ 1 ФІГ. 2 ФІГ. З 15Ь, 73-8Э Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
