Пристрій для нанесення антикорозійного покриття на внутрішню поверхню резервуара

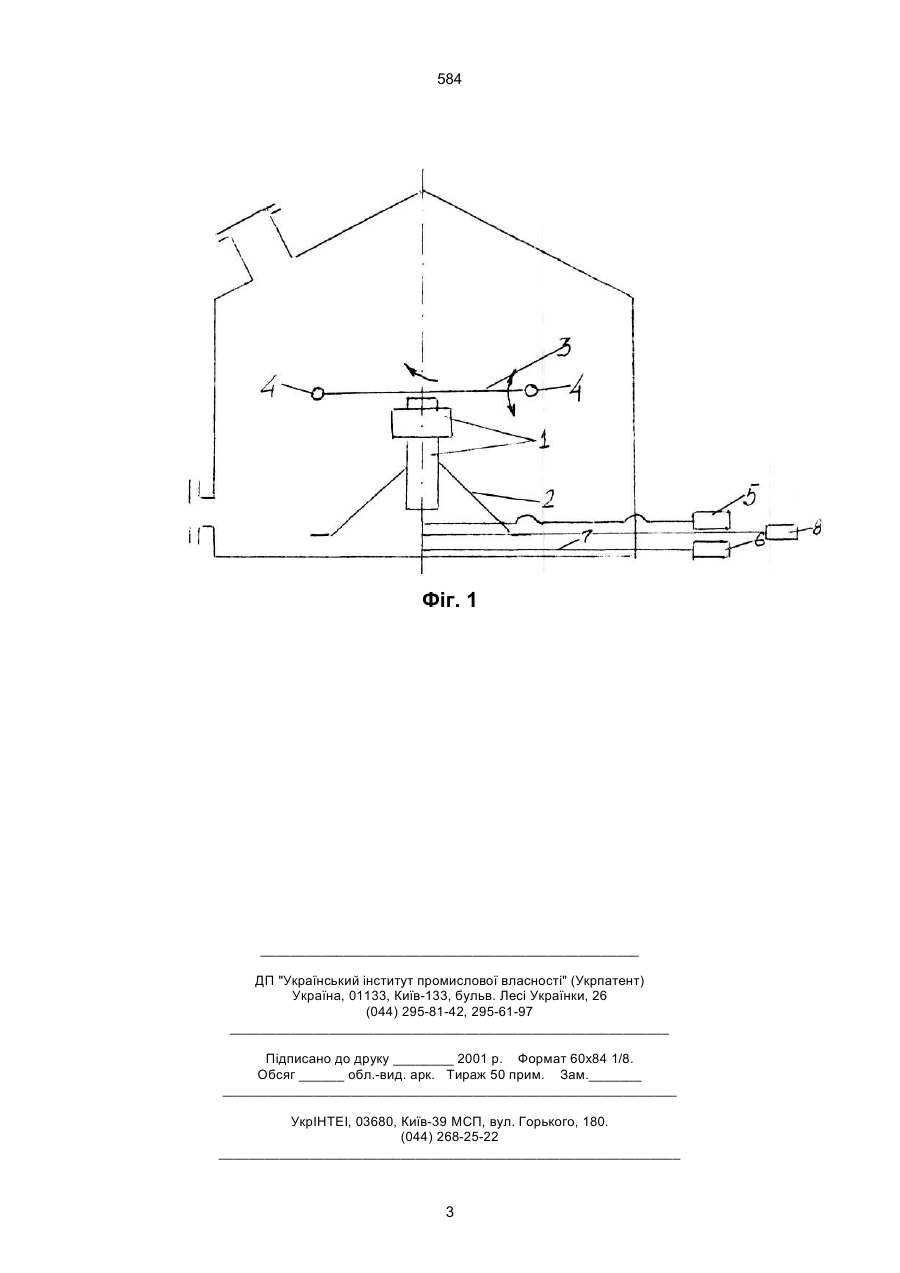

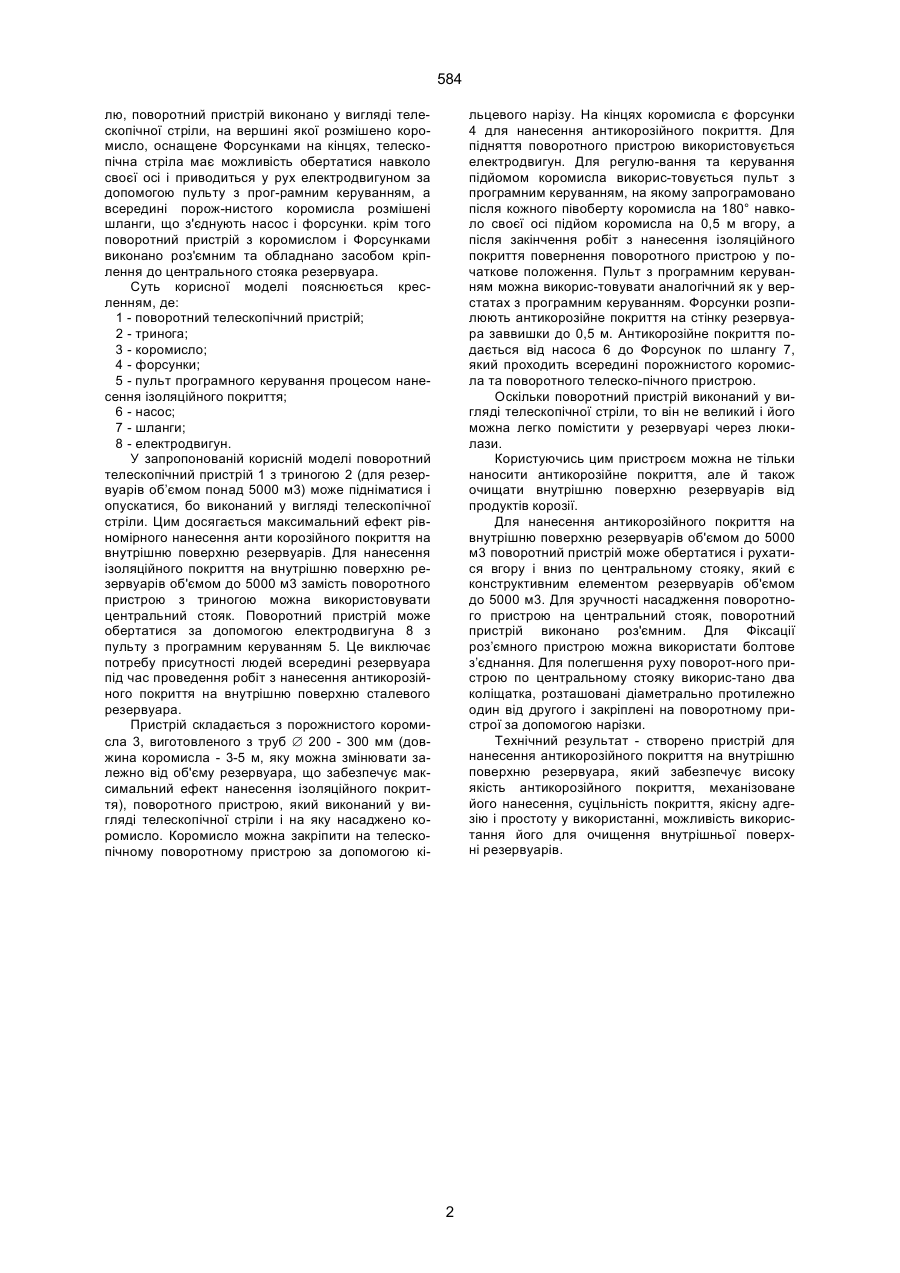

1. Пристрій для нанесення антикорозійного покриття на внутрішню поверхню резервуара, що складається з насоса, підставки у вигляді триноги з поворотним пристроєм і коромислом на ньому, 584 лю, поворотний пристрій виконано у вигляді телескопічної стріли, на вершині якої розмішено коромисло, оснащене Форсунками на кінцях, телескопічна стріла має можливість обертатися навколо своєї осі і приводиться у рух електродвигуном за допомогою пульту з прог-рамним керуванням, а всередині порож-нистого коромисла розмішені шланги, що з'єднують насос і форсунки. крім того поворотний пристрій з коромислом і Форсунками виконано роз'ємним та обладнано засобом кріплення до центрального стояка резервуара. Суть корисної моделі пояснюється кресленням, де: 1 - поворотний телескопічний пристрій; 2 - тринога; 3 - коромисло; 4 - форсунки; 5 - пульт програмного керування процесом нанесення ізоляційного покриття; 6 - насос; 7 - шланги; 8 - електродвигун. У запропонованій корисній моделі поворотний телескопічний пристрій 1 з триногою 2 (для резервуарів об’ємом понад 5000 м3) може підніматися і опускатися, бо виконаний у вигляді телескопічної стріли. Цим досягається максимальний ефект рівномірного нанесення анти корозійного покриття на внутрішню поверхню резервуарів. Для нанесення ізоляційного покриття на внутрішню поверхню резервуарів об'ємом до 5000 м3 замість поворотного пристрою з триногою можна використовувати центральний стояк. Поворотний пристрій може обертатися за допомогою електродвигуна 8 з пульту з програмним керуванням 5. Це виключає потребу присутності людей всередині резервуара під час проведення робіт з нанесення антикорозійного покриття на внутрішню поверхню сталевого резервуара. Пристрій складається з порожнистого коромисла 3, виготовленого з труб Æ 200 - 300 мм (довжина коромисла - 3-5 м, яку можна змінювати залежно від об'єму резервуара, що забезпечує максимальний ефект нанесення ізоляційного покриття), поворотного пристрою, який виконаний у вигляді телескопічної стріли і на яку насаджено коромисло. Коромисло можна закріпити на телескопічному поворотному пристрою за допомогою кі льцевого нарізу. На кінцях коромисла є форсунки 4 для нанесення антикорозійного покриття. Для підняття поворотного пристрою використовується електродвигун. Для регулю-вання та керування підйомом коромисла викорис-товується пульт з програмним керуванням, на якому запрограмовано після кожного півоберту коромисла на 180° навколо своєї осі підйом коромисла на 0,5 м вгору, а після закінчення робіт з нанесення ізоляційного покриття повернення поворотного пристрою у початкове положення. Пульт з програмним керуванням можна викорис-товувати аналогічний як у верстатах з програмним керуванням. Форсунки розпилюють антикорозійне покриття на стінку резервуара заввишки до 0,5 м. Антикорозійне покриття подається від насоса 6 до Форсунок по шлангу 7, який проходить всередині порожнистого коромисла та поворотного телеско-пічного пристрою. Оскільки поворотний пристрій виконаний у вигляді телескопічної стріли, то він не великий і його можна легко помістити у резервуарі через люкилази. Користуючись цим пристроєм можна не тільки наносити антикорозійне покриття, але й також очищати внутрішню поверхню резервуарів від продуктів корозії. Для нанесення антикорозійного покриття на внутрішню поверхню резервуарів об'ємом до 5000 м3 поворотний пристрій може обертатися і рухатися вгору і вниз по центральному стояку, який є конструктивним елементом резервуарів об'ємом до 5000 м3. Для зручності насадження поворотного пристрою на центральний стояк, поворотний пристрій виконано роз'ємним. Для Фіксації роз’ємного пристрою можна використати болтове з’єднання. Для полегшення руху поворот-ного пристрою по центральному стояку викорис-тано два коліщатка, розташовані діаметрально протилежно один від другого і закріплені на поворотному пристрої за допомогою нарізки. Технічний результат - створено пристрій для нанесення антикорозійного покриття на внутрішню поверхню резервуара, який забезпечує високу якість антикорозійного покриття, механізоване його нанесення, суцільність покриття, якісну адгезію і простоту у використанні, можливість використання його для очищення внутрішньої поверхні резервуарів. 2 584 Фіг. 1 __________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 _____________________________________________________________ 3
