Пристрій для піднімання резервуара

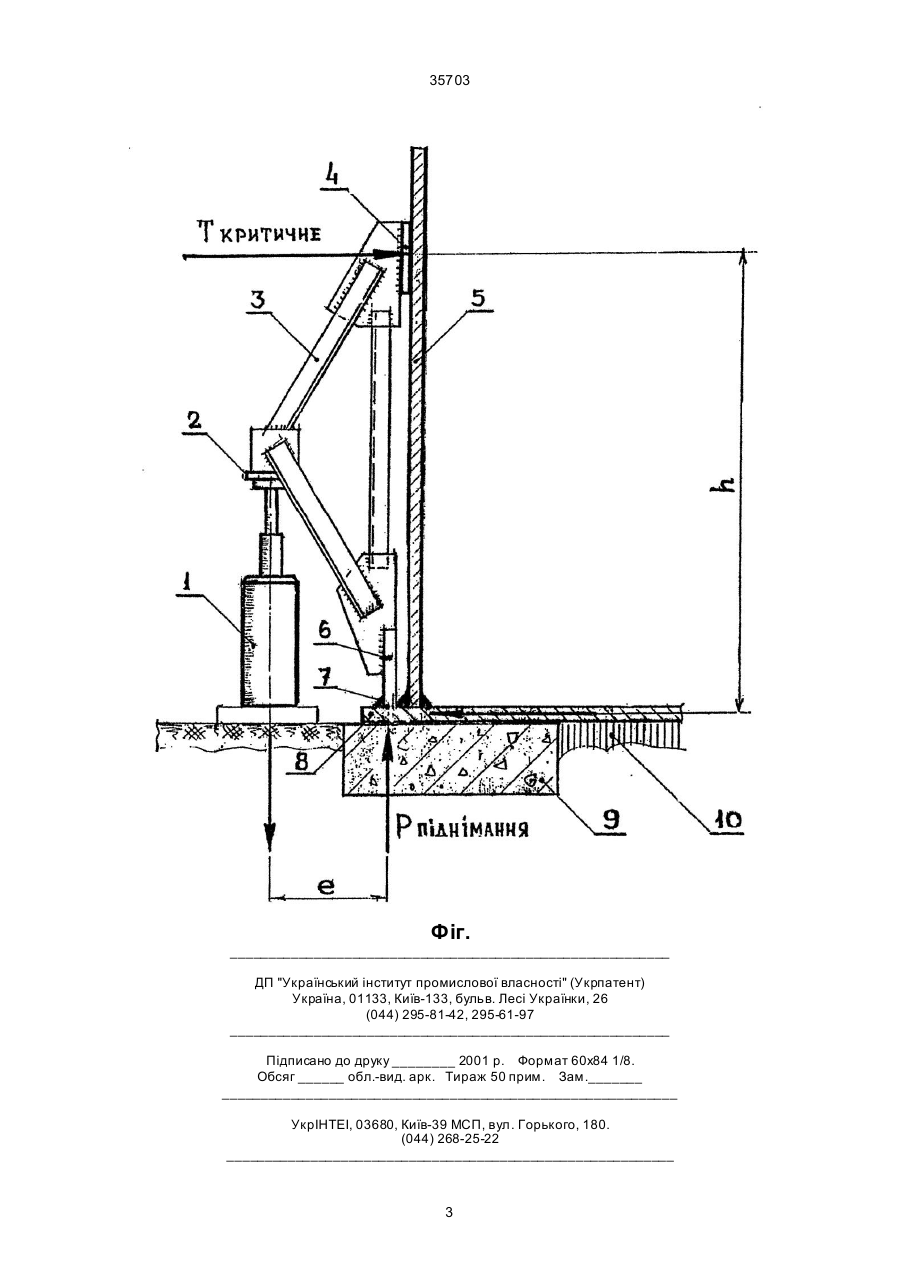

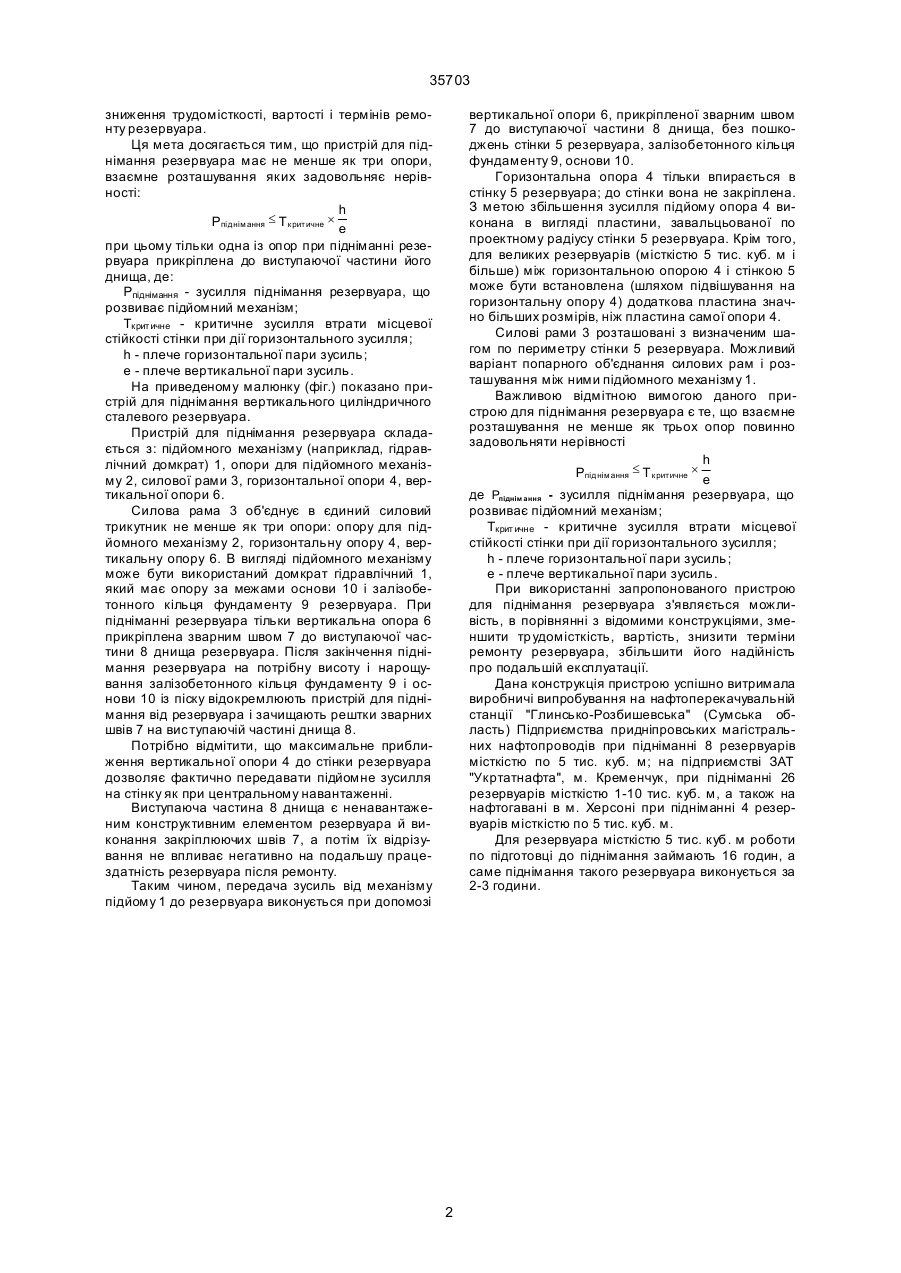

Пристрій для піднімання резервуара переважно вертикального циліндричного металевого, який містить в собі підйомний механізм, переважно домкрат гідравлічний, що відрізняється тим, що 35703 зниження трудомісткості, вартості і термінів ремонту резервуара. Ця мета досягається тим, що пристрій для піднімання резервуара має не менше як три опори, взаємне розташування яких задовольняє нерівності: h Рпіднімання £ Т критичне ´ e при цьому тільки одна із опор при підніманні резервуара прикріплена до виступаючої частини його днища, де: Рпіднімання - зусилля піднімання резервуара, що розвиває підйомний механізм; Ткрит ичне - критичне зусилля втрати місцевої стійкості стінки при дії горизонтального зусилля; h - плече горизонтальної пари зусиль; е - плече вертикальної пари зусиль. На приведеному малюнку (фіг.) показано пристрій для піднімання вертикального циліндричного сталевого резервуара. Пристрій для піднімання резервуара складається з: підйомного механізму (наприклад, гідравлічний домкрат) 1, опори для підйомного механізму 2, силової рами 3, горизонтальної опори 4, вертикальної опори 6. Силова рама 3 об'єднує в єдиний силовий трикутник не менше як три опори: опору для підйомного механізму 2, горизонтальну опору 4, вертикальну опору 6. В вигляді підйомного механізму може бути використаний домкрат гідравлічний 1, який має опору за межами основи 10 і залізобетонного кільця фундаменту 9 резервуара. При підніманні резервуара тільки вертикальна опора 6 прикріплена зварним швом 7 до виступаючої частини 8 днища резервуара. Після закінчення піднімання резервуара на потрібну висоту і нарощування залізобетонного кільця фундаменту 9 і основи 10 із піску відокремлюють пристрій для піднімання від резервуара і зачищають рештки зварних швів 7 на виступаючій частині днища 8. Потрібно відмітити, що максимальне приближення вертикальної опори 4 до стінки резервуара дозволяє фактично передавати підйомне зусилля на стінку як при центральному навантаженні. Виступаюча частина 8 днища є ненавантаженим конструктивним елементом резервуара й виконання закріплюючих швів 7, а потім їх відрізування не впливає негативно на подальшу працездатність резервуара після ремонту. Таким чином, передача зусиль від механізму підйому 1 до резервуара виконується при допомозі вертикальної опори 6, прикріпленої зварним швом 7 до виступаючої частини 8 днища, без пошкоджень стінки 5 резервуара, залізобетонного кільця фундаменту 9, основи 10. Горизонтальна опора 4 тільки впирається в стінку 5 резервуара; до стінки вона не закріплена. З метою збільшення зусилля підйому опора 4 виконана в вигляді пластини, завальцьованої по проектному радіусу стінки 5 резервуара. Крім того, для великих резервуарів (місткістю 5 тис. куб. м і більше) між горизонтальною опорою 4 і стінкою 5 може бути встановлена (шляхом підвішування на горизонтальну опору 4) додаткова пластина значно більших розмірів, ніж пластина самої опори 4. Силові рами 3 розташовані з визначеним шагом по периметру стінки 5 резервуара. Можливий варіант попарного об'єднання силових рам і розташування між ними підйомного механізму 1. Важливою відмітною вимогою даного пристрою для піднімання резервуара є те, що взаємне розташування не менше як трьох опор повинно задовольняти нерівності h Рпіднімання £ Т критичне ´ e де Рпіднім ання - зусилля піднімання резервуара, що розвиває підйомний механізм; Ткрит ичне - критичне зусилля втрати місцевої стійкості стінки при дії горизонтального зусилля; h - плече горизонтальної пари зусиль; е - плече вертикальної пари зусиль. При використанні запропонованого пристрою для піднімання резервуара з'являється можливість, в порівнянні з відомими конструкціями, зменшити тр удомісткість, вартість, знизити терміни ремонту резервуара, збільшити його надійність про подальшій експлуатації. Дана конструкція пристрою успішно витримала виробничі випробування на нафтоперекачувальній станції "Глинсько-Розбишевська" (Сумська область) Підприємства придніпровських магістральних нафтопроводів при підніманні 8 резервуарів місткістю по 5 тис. куб. м; на підприємстві ЗАТ "Укртатнафта", м. Кременчук, при підніманні 26 резервуарів місткістю 1-10 тис. куб. м, а також на нафтогавані в м. Херсоні при підніманні 4 резервуарів місткістю по 5 тис. куб. м. Для резервуара місткістю 5 тис. куб. м роботи по підготовці до піднімання займають 16 годин, а саме піднімання такого резервуара виконується за 2-3 години. 2 35703 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
