Комбінований грунтообробний агрегат

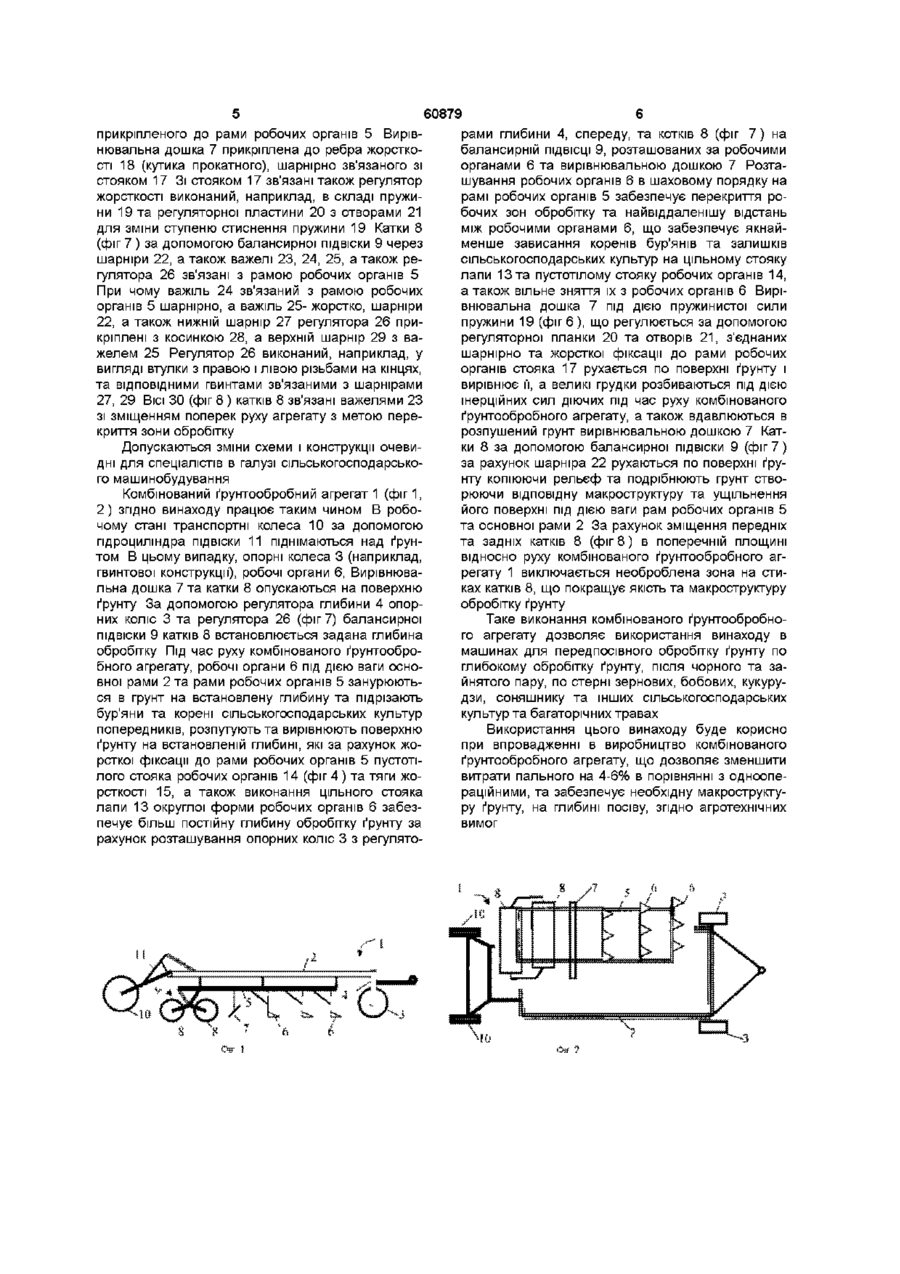

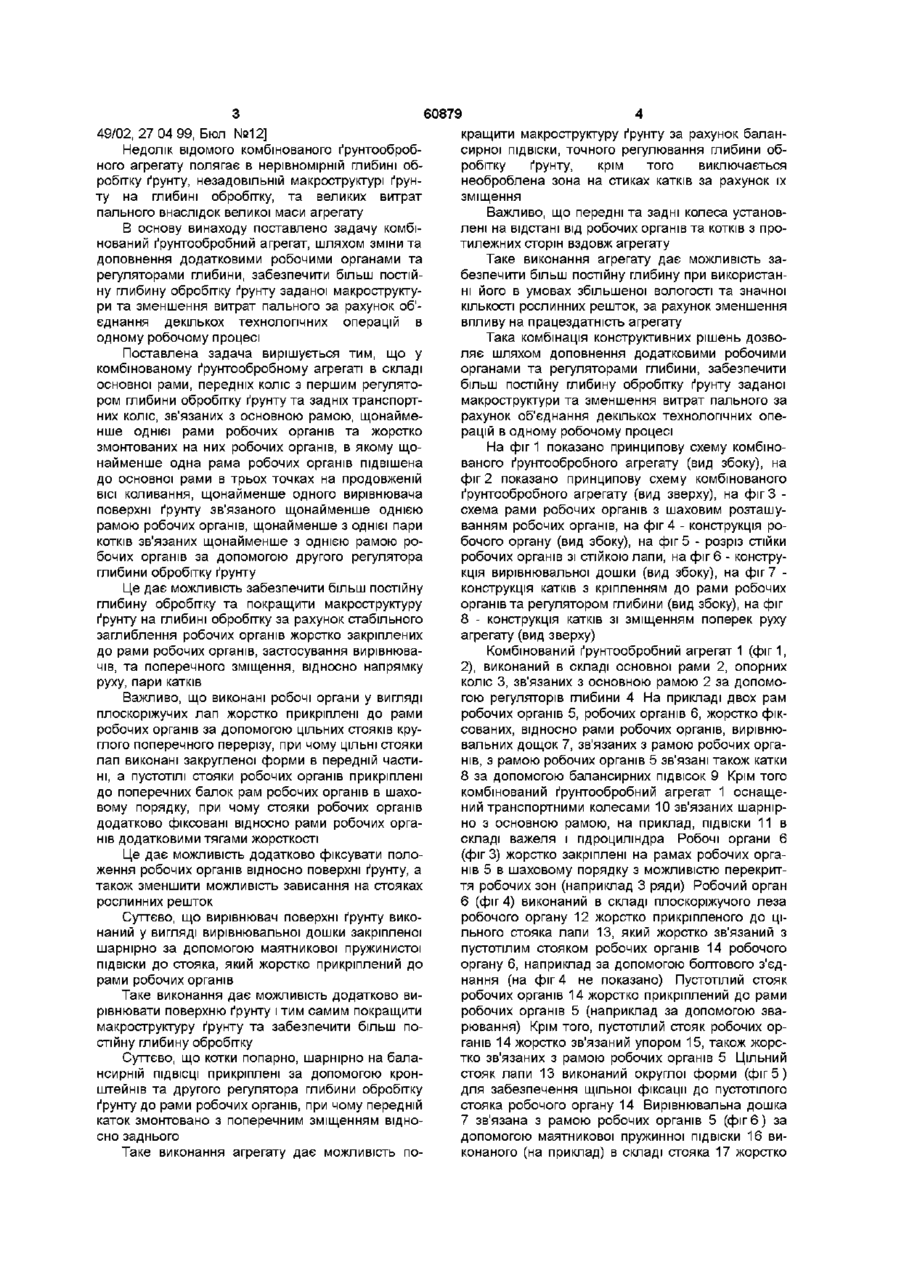

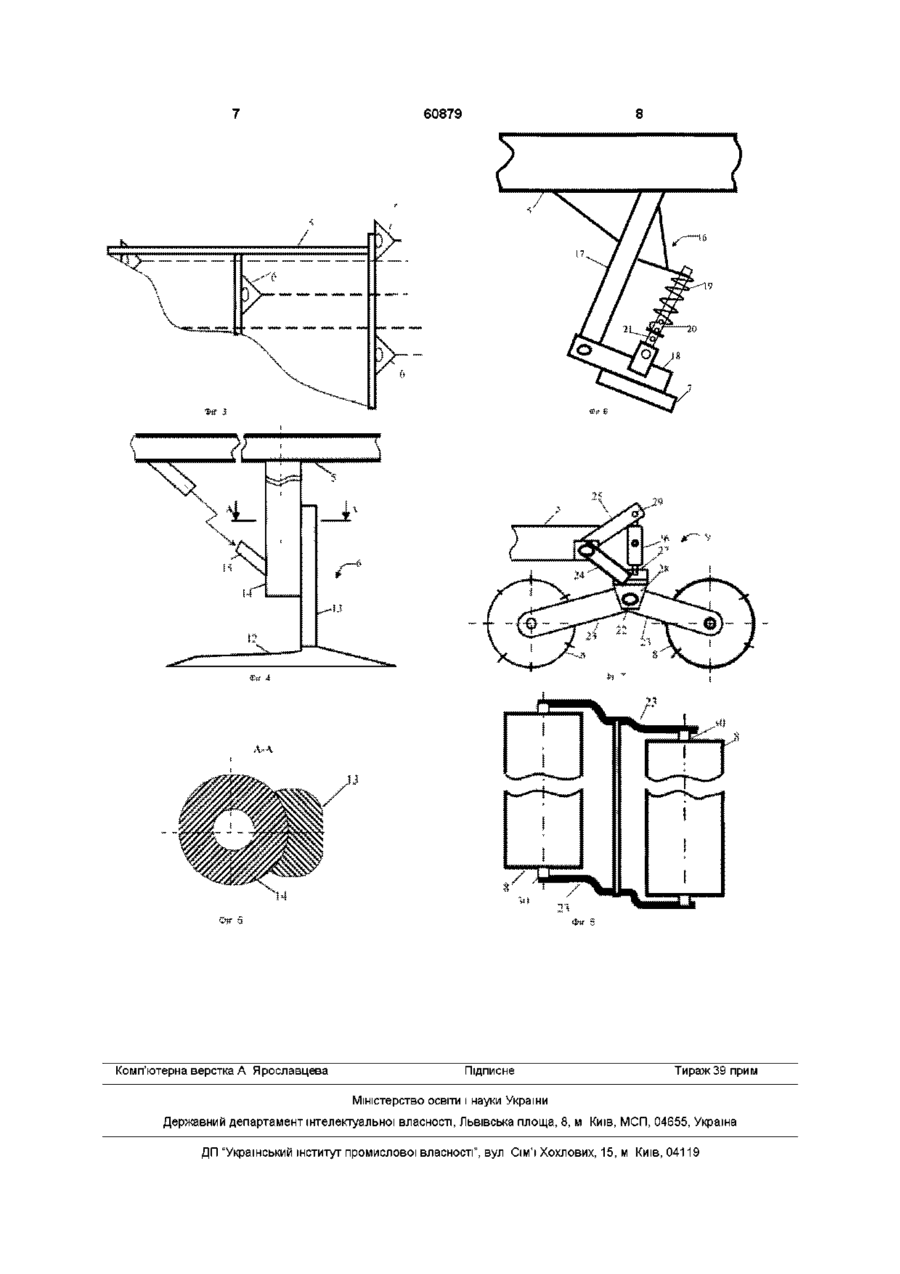

1 Комбінований ґрунтообробний агрегат, що містить основну раму, передні колеса з першим регулятором глибини обробітку ґрунту та задні транспортні колеса, зв'язані з основною рамою, щонайменше одну раму робочих органів та жорстко змонтовані на них робочі органи, який відрізняється тим, що щонайменше одна рама робочих органів підвішена до основної рами в трьох точках на продовженій осі коливання щонайменше одного вирівнювача поверхні ґрунту, зв'язаного щонайменше однією рамою робочих органів щонайменше з однієї пари котків, зв'язаних щонайменше з однією рамою робочих органів за допомогою другого ре гулятора глибини обробітку ґрунту 2 Комбінований ґрунтообробний агрегат за п 1 , який відрізняється тим, що робочі органи у вигляді плоскорізальних лап жорстко прикріплені до рами робочих органів за допомогою стояків круглого поперечного перерізу, причому стояки лап виконані закругленої форми в передній частині, а стояки робочих органів прикріплені до поперечних балок рам робочих органів в шаховому порядку, причому стояки робочих органів додатково фіксовані відносно рами робочих органів додатковими тягами жорсткості 3 Комбінований ґрунтообробний агрегат за п 1 , який відрізняється тим, що вирівнювач поверхні ґрунту виконаний у вигляді плоскої дошки, закріпленої шарнірно за допомогою маятникової пружинистої ПІДВІСКИ до кронштейна, який жорстко прикріплений до рами робочих органів 4 Комбінований ґрунтообробний агрегат за п 1 , який відрізняється тим, що котки попарно, шарнірно на балансирній ПІДВІСЦІ прикріплені за допомогою кронштейнів та другого регулятора глибини обробітку ґрунту до рами робочих органів, причому передній коток змонтовано з поперечним зміщенням відносно заднього 5 Комбінований ґрунтообробний агрегат за пп 1-4, який відрізняється тим, що передні та задні колеса встановлені на відстані від робочих органів та котків з протилежних сторін вздовж агрегату 00 о (О Винахід відноситься до сільського господарства зокрема до машин для обробітку ґрунту, а точніше до комбінованих агрегатів для передпосівного обробітку ґрунту для просапних, зернових культур та багаторічних трав Відомий комбінований ґрунтообробний агрегат має батареї сферичних вирізаних дисків з ножами, встановленими на рамі за допомогою регульованих по висоті стояках, за батареями закріплені плоскоріжучі лапи, кожна з яких оснащена вібратором-запобіжником, в задній частині агрегат оснащений встановленим під кутом до напрямку руху секціями катка-грунтоподрібнювача з одно-, або двохслідним розташуванням, зубові диски катка оснащені зубами, відігнутими від площини обертання диску та назад по ходу його обертання та має в перетині форму прямокутного трикутника, наступним за катком секції бруса вирівнювача шарнірно закріплені на рамі агрегату та оснащені зубами, відігнутими в горизонтальній площині та похилі в подовжньо-вертикальній площині, за брусом-вирівнювачем шарнірно закріплені секції струнних роторів, оснащених пристроєм для активізації їх маси за рахунок передачі частини маси агрегату з можливістю дозування и величини, де струни роторів закріплені в пазах рівновеликих дисків з кутовим зміщенням відносно радіуса ротора, [патент Російської федерації, №2129351 кл А 01 В 60879 49/02, 27 04 99, Бюл №12] Недолік відомого комбінованого ґрунтообробного агрегату полягає в нерівномірній глибині обробітку ґрунту, незадовільній макроструктурі ґрунту на глибині обробітку, та великих витрат пального внаслідок великої маси агрегату В основу винаходу поставлено задачу комбінований ґрунтообробний агрегат, шляхом зміни та доповнення додатковими робочими органами та регуляторами глибини, забезпечити більш постійну глибину обробітку ґрунту заданої макроструктури та зменшення витрат пального за рахунок об'єднання декількох технологічних операцій в одному робочому процесі Поставлена задача вирішується тим, що у комбінованому ґрунтообробному агрегаті в складі основної рами, передніх коліс з першим регулятором глибини обробітку ґрунту та задніх транспортних коліс, зв'язаних з основною рамою, щонайменше однієї рами робочих органів та жорстко змонтованих на них робочих органів, в якому щонайменше одна рама робочих органів підвішена до основної рами в трьох точках на продовженій ВІСІ коливання, щонайменше одного вирівнювача поверхні ґрунту зв'язаного щонайменше однією рамою робочих органів, щонайменше з однієї пари котків зв'язаних щонайменше з однією рамою робочих органів за допомогою другого регулятора глибини обробітку ґрунту Це дає можливість забезпечити більш постійну глибину обробітку та покращити макроструктуру ґрунту на глибині обробітку за рахунок стабільного заглиблення робочих органів жорстко закріплених до рами робочих органів, застосування вирівнювачів, та поперечного зміщення, відносно напрямку руху, пари катків Важливо, що виконані робочі органи у вигляді плоскоріжучих лап жорстко прикріплені до рами робочих органів за допомогою цільних стояків круглого поперечного перерізу, при чому ЦІЛЬНІ стояки лап виконані закругленої форми в передній частині, а пустотілі стояки робочих органів прикріплені до поперечних балок рам робочих органів в шаховому порядку, при чому стояки робочих органів додатково фіксовані відносно рами робочих органів додатковими тягами жорсткості Це дає можливість додатково фіксувати положення робочих органів відносно поверхні ґрунту, а також зменшити можливість зависання на стояках рослинних решток Суттєво, що вирівнювач поверхні ґрунту виконаний у вигляді вирівнювальної дошки закріпленої шарнірно за допомогою маятникової пружинистої ПІДВІСКИ до стояка, який жорстко прикріплений до рами робочих органів Таке виконання дає можливість додатково вирівнювати поверхню ґрунту і тим самим покращити макроструктуру ґрунту та забезпечити більш постійну глибину обробітку Суттєво, що котки попарно, шарнірно на балансирній ПІДВІСЦІ прикріплені за допомогою кронштейнів та другого регулятора глибини обробітку ґрунту до рами робочих органів, при чому передній каток змонтовано з поперечним зміщенням відносно заднього Таке виконання агрегату дає можливість по кращити макроструктуру ґрунту за рахунок балансирної ПІДВІСКИ, точного регулювання глибини обробітку ґрунту, крім того виключається необроблена зона на стиках катків за рахунок їх зміщення Важливо, що передні та задні колеса установлені на відстані від робочих органів та котків з протилежних сторін вздовж агрегату Таке виконання агрегату дає можливість забезпечити більш постійну глибину при використанні його в умовах збільшеної вологості та значної КІЛЬКОСТІ рослинних решток, за рахунок зменшення впливу на працездатність агрегату Така комбінація конструктивних рішень дозволяє шляхом доповнення додатковими робочими органами та регуляторами глибини, забезпечити більш постійну глибину обробітку ґрунту заданої макроструктури та зменшення витрат пального за рахунок об'єднання декількох технологічних операцій в одному робочому процесі На фіг 1 показано принципову схему комбінованого ґрунтообробного агрегату (вид збоку), на фіг 2 показано принципову схему комбінованого ґрунтообробного агрегату (вид зверху), на фіг 3 схема рами робочих органів з шаховим розташуванням робочих органів, на фіг 4 - конструкція робочого органу (вид збоку), на фіг 5 - розріз стійки робочих органів зі стійкою лапи, на фіг 6 - конструкція вирівнювальної дошки (вид збоку), на фіг 7 конструкція катків з кріпленням до рами робочих органів та регулятором глибини (вид збоку), на фіг 8 - конструкція катків зі зміщенням поперек руху агрегату (вид зверху) Комбінований ґрунтообробний агрегат 1 (фіг 1, 2), виконаний в складі основної рами 2, опорних коліс 3, зв'язаних з основною рамою 2 за допомогою регуляторів глибини 4 На прикладі двох рам робочих органів 5, робочих органів 6, жорстко фіксованих, відносно рами робочих органів, вирівнювальних дощок 7, зв'язаних з рамою робочих органів, з рамою робочих органів 5 зв'язані також катки 8 за допомогою балансирних ПІДВІСОК 9 Крім того комбінований ґрунтообробний агрегат 1 оснащений транспортними колесами 10 зв'язаних шарнірно з основною рамою, на приклад, ПІДВІСКИ 11 В складі важеля і гідроциліндра Робочі органи 6 (фігЗ) жорстко закріплені на рамах робочих органів 5 в шаховому порядку з можливістю перекриття робочих зон (наприклад 3 ряди) Робочий орган 6 (фіг 4) виконаний в складі плоско ріжучого леза робочого органу 12 жорстко прикріпленого до цільного стояка лапи 13, який жорстко зв'язаний з пустотілим стояком робочих органів 14 робочого органу 6, наприклад за допомогою болтового з'єднання (на фіг 4 не показано) Пустотілий стояк робочих органів 14 жорстко прикріплений до рами робочих органів 5 (наприклад за допомогою зварювання) Крім того, пустотілий стояк робочих органів 14 жорстко зв'язаний упором 15, також жорстко зв'язаних з рамою робочих органів 5 Цільний стояк лапи 13 виконаний округлої форми (фіг 5) для забезпечення щільної фіксації до пустотілого стояка робочого органу 14 Вирівнювальна дошка 7 зв'язана з рамою робочих органів 5 (фіг 6) за допомогою маятникової пружинної ПІДВІСКИ 16 виконаного (на приклад) в складі стояка 17 жорстко 60879 рами глибини 4, спереду, та котків 8 (фіг 7) на балансирній ПІДВІСЦІ 9, розташованих за робочими органами 6 та вирівнювальною дошкою 7 Розташування робочих органів 6 в шаховому порядку на рамі робочих органів 5 забезпечує перекриття робочих зон обробітку та найвіддаленішу відстань між робочими органами 6, що забезпечує якнайменше зависання коренів бур'янів та залишків сільськогосподарських культур на цільному стояку лапи 13 та пустотілому стояку робочих органів 14, а також вільне зняття їх з робочих органів 6 Вирівнювальна дошка 7 під дією пружинистої сили пружини 19 (фіг 6), що регулюється за допомогою регуляторної планки 20 та отворів 21, з'єднаних шарнірно та жорсткої фіксації до рами робочих органів стояка 17 рухається по поверхні ґрунту і вирівнює її, а великі грудки розбиваються під дією інерційних сил діючих під час руху комбінованого ґрунтообробного агрегату, а також вдавлюються в розпушений грунт вирівнювальною дошкою 7 Катки 8 за допомогою балансирної ПІДВІСКИ 9 (фіг 7) Допускаються зміни схеми і конструкції очевиза рахунок шарніра 22 рухаються по поверхні ґрудні для спеціалістів в галузі сільськогосподарськонту копіюючи рельєф та подрібнюють грунт ствого машинобудування рюючи відповідну макроструктуру та ущільнення Комбінований ґрунтообробний агрегат 1 (фіг 1, його поверхні під дією ваги рам робочих органів 5 2) згідно винаходу працює таким чином В робота основної рами 2 За рахунок зміщення передніх чому стані транспортні колеса 10 за допомогою та задніх катків 8 (фіг 8) в поперечній площині гідроциліндра ПІДВІСКИ 11 піднімаються над ґрунвідносно руху комбінованого ґрунтообробного агтом В цьому випадку, опорні колеса 3 (наприклад, регату 1 виключається необроблена зона на стигвинтової конструкції), робочі органи 6, Вирівнюваках катків 8, що покращує якість та макроструктуру льна дошка 7 та катки 8 опускаються на поверхню обробітку ґрунту ґрунту За допомогою регулятора глибини 4 опорних коліс 3 та регулятора 26 (фіг 7) балансирної Таке виконання комбінованого ґрунтообробноПІДВІСКИ 9 катків 8 встановлюється задана глибина го агрегату дозволяє використання винаходу в обробітку Під час руху комбінованого ґрунтообромашинах для передпосівного обробітку ґрунту по бного агрегату, робочі органи 6 під дією ваги осноглибокому обробітку ґрунту, після чорного та завної рами 2 та рами робочих органів 5 занурюютьйнятого пару, по стерні зернових, бобових, кукуруся в грунт на встановлену глибину та підрізають дзи, соняшнику та інших сільськогосподарських бур'яни та корені сільськогосподарських культур культур та багаторічних травах попередників, розпутують та вирівнюють поверхню Використання цього винаходу буде корисно ґрунту на встановленій глибині, які за рахунок жопри впровадженні в виробництво комбінованого рсткої фіксації до рами робочих органів 5 пустотіґрунтообробного агрегату, що дозволяє зменшити лого стояка робочих органів 14 (фіг 4 ) та тяги жовитрати пального на 4-6% в порівнянні з однооперсткості 15, а також виконання цільного стояка раційними, та забезпечує необхідну макроструктулапи 13 округлої форми робочих органів 6 забезру ґрунту, на глибині посіву, згідно агротехнічних печує більш постійну глибину обробітку ґрунту за вимог рахунок розташування опорних коліс 3 з регулятоприкріпленого до рами робочих органів 5 Вирівнювальна дошка 7 прикріплена до ребра жорсткості 18 (кутика прокатного), шарнірно зв'язаного зі стояком 17 Зі СТОЯКОМ 17 зв'язані також регулятор жорсткості виконаний, наприклад, в складі пружини 19 та регуляторної пластини 20 з отворами 21 для зміни ступеню стиснення пружини 19 Катки 8 (фіг 7 ) за допомогою балансирної ПІДВІСКИ 9 через шарніри 22, а також важелі 23, 24, 25, а також регулятора 26 зв'язані з рамою робочих органів 5 При чому важіль 24 зв'язаний з рамою робочих органів 5 шарнірно, а важіль 25- жорстко, шарніри 22, а також нижній шарнір 27 регулятора 26 прикріплені з косинкою 28, а верхній шарнір 29 з важелем 25 Регулятор 26 виконаний, наприклад, у вигляді втулки з правою і лівою різьбами на кінцях, та ВІДПОВІДНИМИ гвинтами зв'язаними з шарнірами 27, 29 ВІСІ ЗО (фіг 8 ) катків 8 зв'язані важелями 23 зі зміщенням поперек руху агрегату з метою перекриття зони обробітку ОІГ 1 60879 I Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
