Комбінований грунтообробний робочий орган

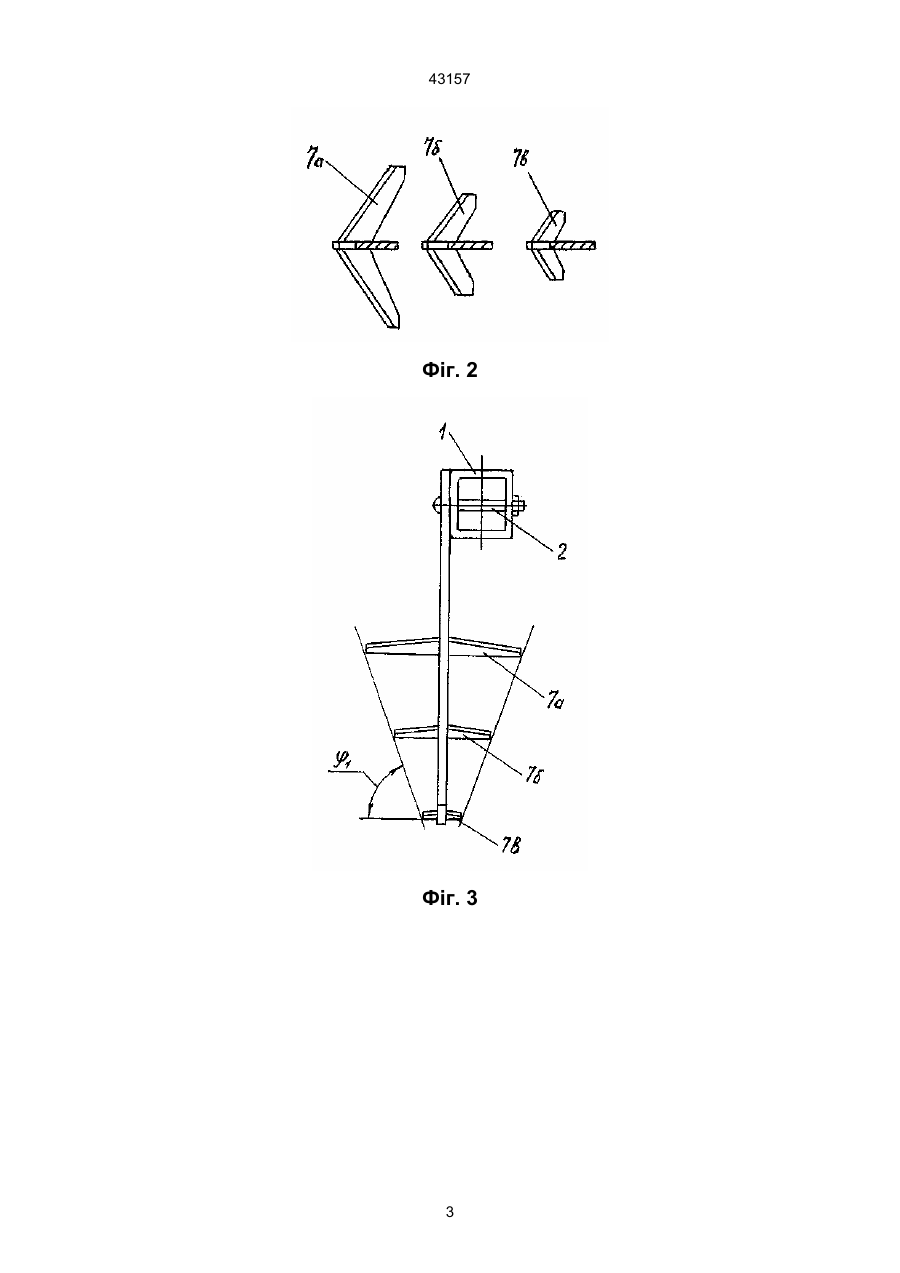

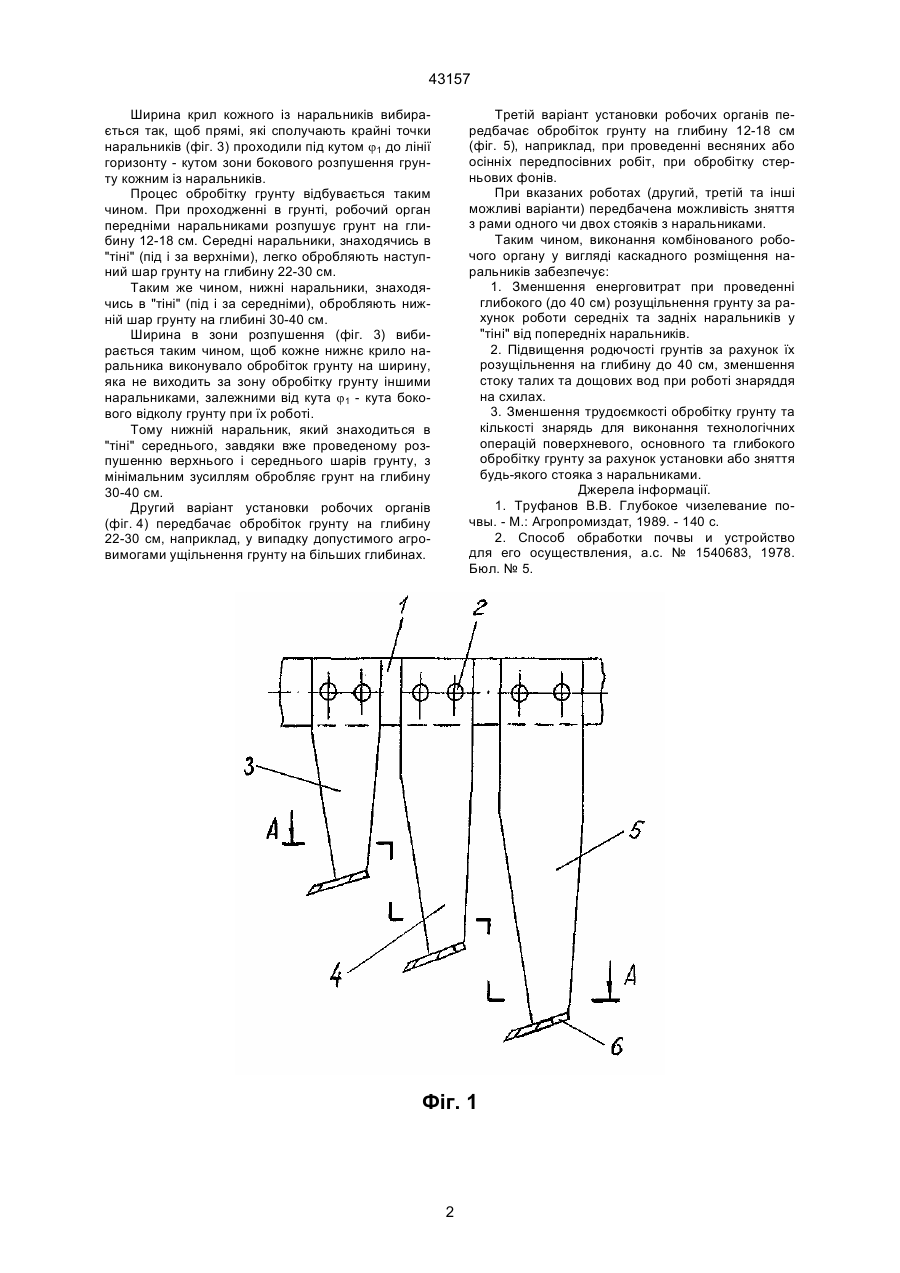

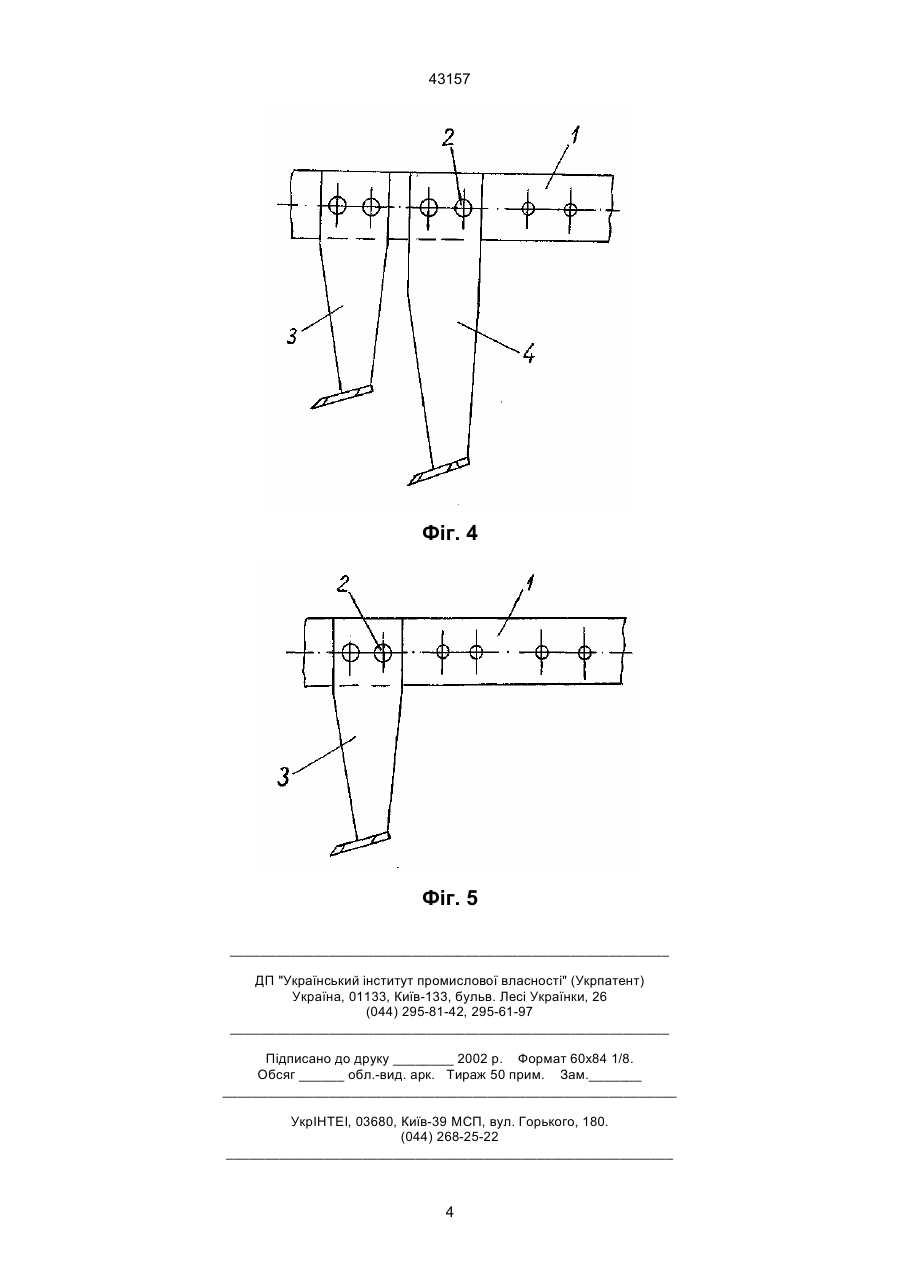

1. Комбінований грунтообробний робочий орган, який має стояки, підошву і наральник з крилами, який відрізняється тим, що робочий орган виконаний із двох і більше лап-наральників з розміщенням їх один під одним зі зміщенням кожного 43157 Ширина крил кожного із наральників вибирається так, щоб прямі, які сполучають крайні точки наральників (фіг. 3) проходили під кутом j1 до лінії горизонту - кутом зони бокового розпушення грунту кожним із наральників. Процес обробітку грунту відбувається таким чином. При проходженні в грунті, робочий орган передніми наральниками розпушує грунт на глибину 12-18 см. Середні наральники, знаходячись в "тіні" (під і за верхніми), легко обробляють наступний шар грунту на глибину 22-30 см. Таким же чином, нижні наральники, знаходячись в "тіні" (під і за середніми), обробляють нижній шар грунту на глибині 30-40 см. Ширина в зони розпушення (фіг. 3) вибирається таким чином, щоб кожне нижнє крило наральника виконувало обробіток грунту на ширину, яка не виходить за зону обробітку грунту іншими наральниками, залежними від кута j1 - кута бокового відколу грунту при їх роботі. Тому нижній наральник, який знаходиться в "тіні" середнього, завдяки вже проведеному розпушенню верхнього і середнього шарів грунту, з мінімальним зусиллям обробляє грунт на глибину 30-40 см. Другий варіант установки робочих органів (фіг. 4) передбачає обробіток грунту на глибину 22-30 см, наприклад, у випадку допустимого агровимогами ущільнення грунту на більших глибинах. Третій варіант установки робочих органів передбачає обробіток грунту на глибину 12-18 см (фіг. 5), наприклад, при проведенні весняних або осінніх передпосівних робіт, при обробітку стерньових фонів. При вказаних роботах (другий, третій та інші можливі варіанти) передбачена можливість зняття з рами одного чи двох стояків з наральниками. Таким чином, виконання комбінованого робочого органу у вигляді каскадного розміщення наральників забезпечує: 1. Зменшення енерговитрат при проведенні глибокого (до 40 см) розущільнення грунту за рахунок роботи середніх та задніх наральників у "тіні" від попередніх наральників. 2. Підвищення родючості грунтів за рахунок їх розущільнення на глибину до 40 см, зменшення стоку талих та дощових вод при роботі знаряддя на схилах. 3. Зменшення трудоємкості обробітку грунту та кількості знарядь для виконання технологічних операцій поверхневого, основного та глибокого обробітку грунту за рахунок установки або зняття будь-якого стояка з наральниками. Джерела інформації. 1. Труфанов В.В. Глубокое чизелевание почвы. - М.: Агропромиздат, 1989. - 140 с. 2. Способ обработки почвы и устройство для его осуществления, а.с. № 1540683, 1978. Бюл. № 5. Фіг. 1 2 43157 Фіг. 2 Фіг. 3 3 43157 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
