Вузол сполучення металевої колони з фундаментом

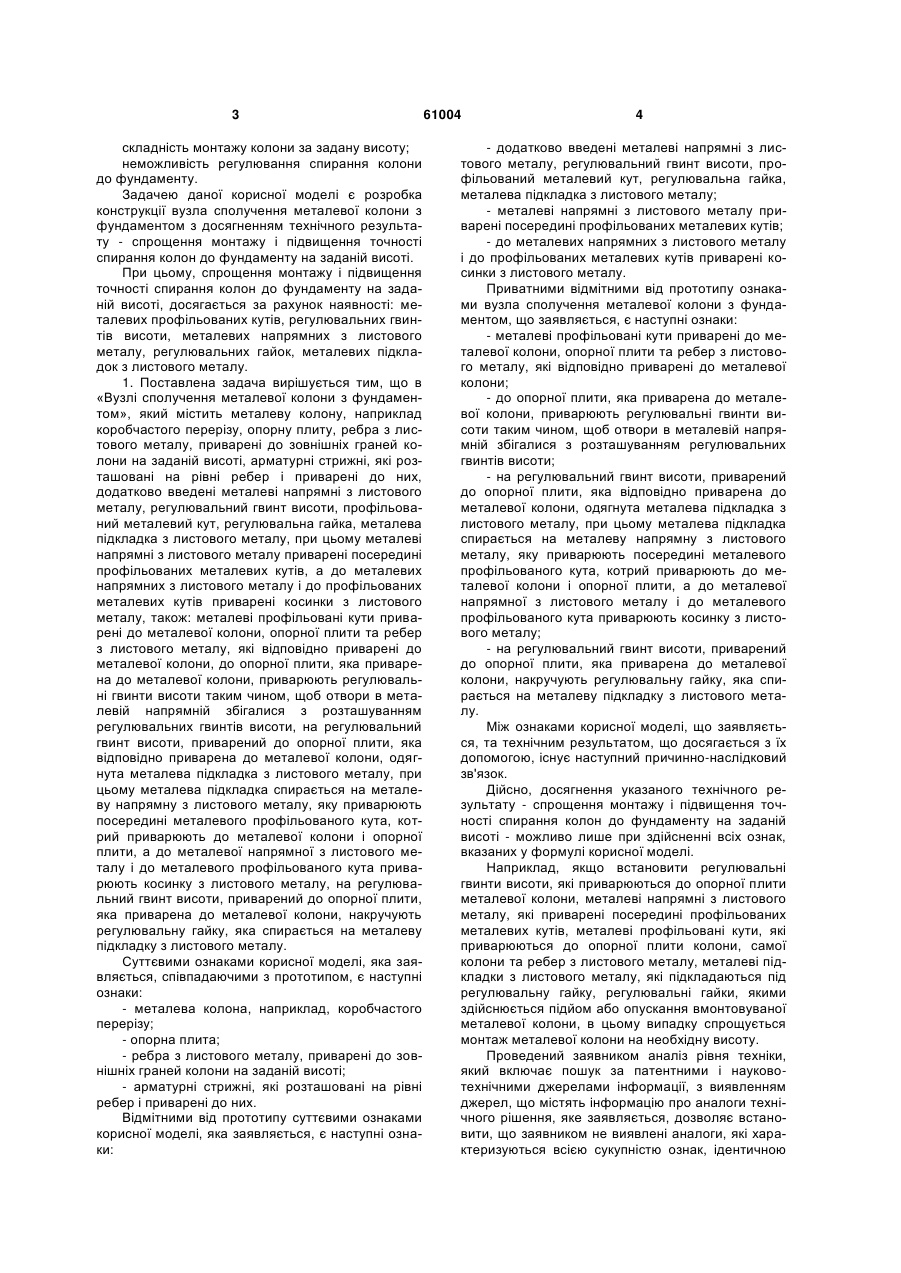

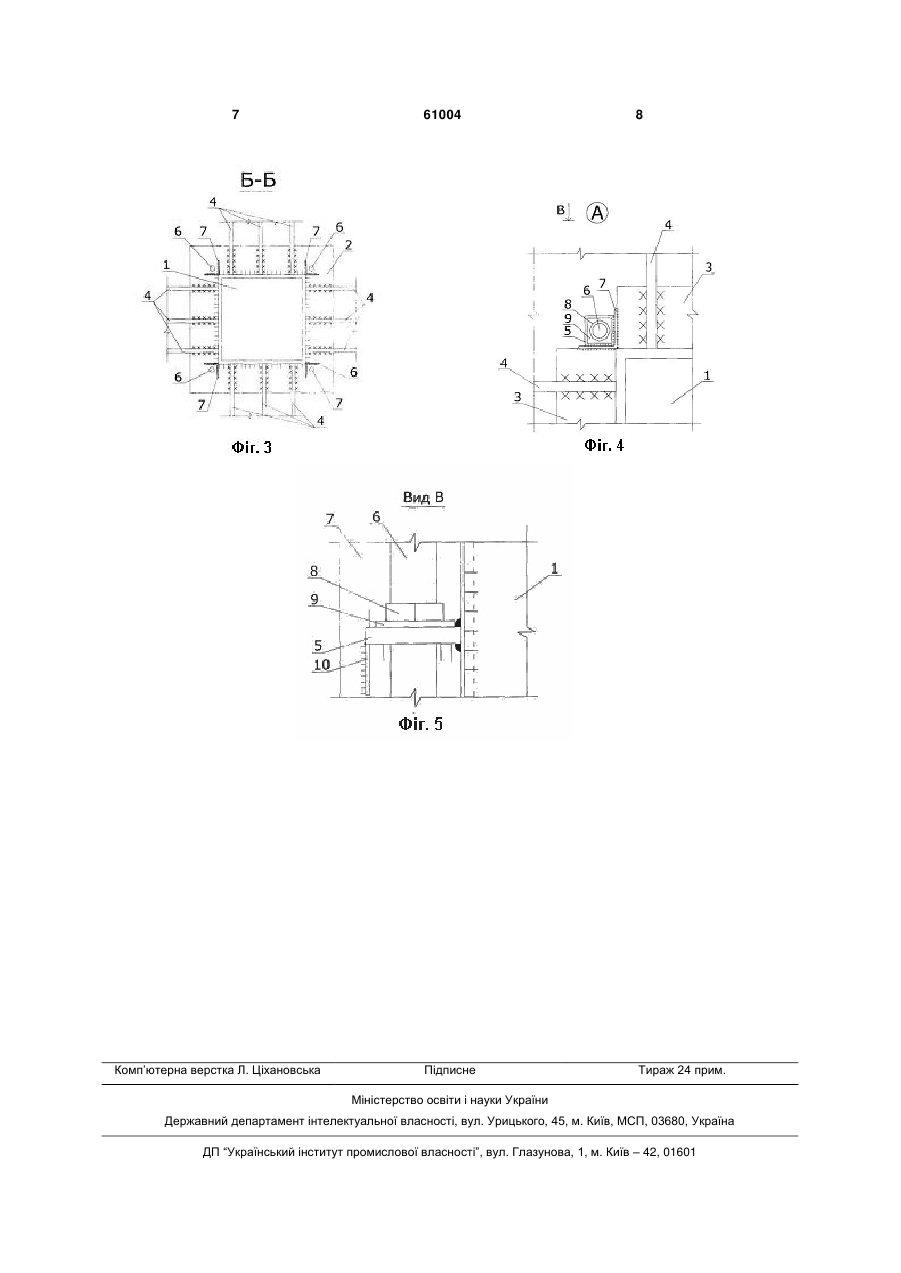

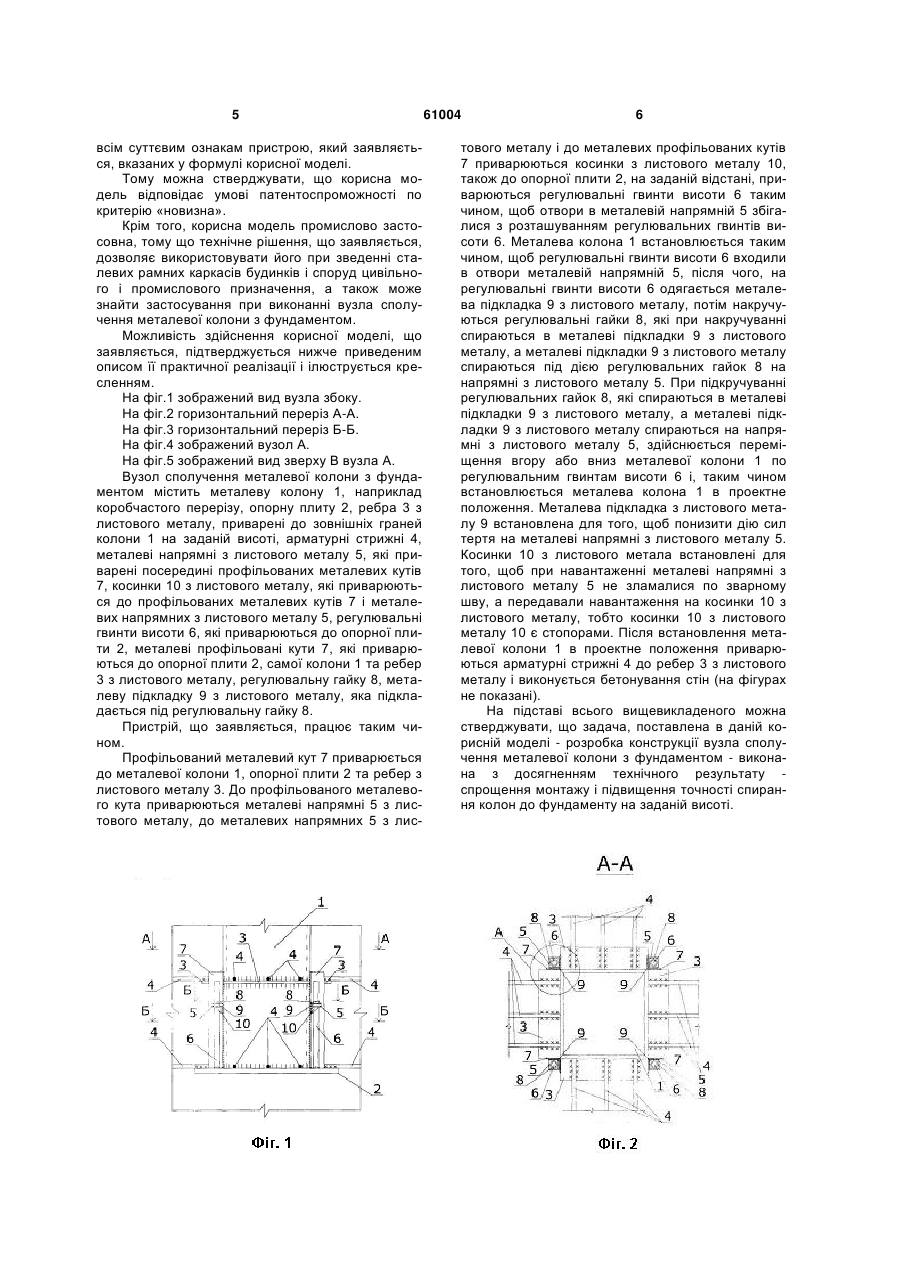

1. Вузол сполучення металевої колони з фундаментом, що містить металеву колону, наприклад, коробчастого перерізу, опорну плиту, ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті, арматурні стрижні, які розташовані на рівні ребер і приварені до них, який відрізняється тим, що додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу, при цьому металеві напрямні з листового металу приварені посередині профільованих металевих кутів, а до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу. 2. Вузол за п. 1, який відрізняється тим, що металеві профільовані кути приварені до металевої U 2 (19) 1 3 складність монтажу колони за задану висоту; неможливість регулювання спирання колони до фундаменту. Задачею даної корисної моделі є розробка конструкції вузла сполучення металевої колони з фундаментом з досягненням технічного результату - спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті. При цьому, спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті, досягається за рахунок наявності: металевих профільованих кутів, регулювальних гвинтів висоти, металевих напрямних з листового металу, регулювальних гайок, металевих підкладок з листового металу. 1. Поставлена задача вирішується тим, що в «Вузлі сполучення металевої колони з фундаментом», який містить металеву колону, наприклад коробчастого перерізу, опорну плиту, ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті, арматурні стрижні, які розташовані на рівні ребер і приварені до них, додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу, при цьому металеві напрямні з листового металу приварені посередині профільованих металевих кутів, а до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу, також: металеві профільовані кути приварені до металевої колони, опорної плити та ребер з листового металу, які відповідно приварені до металевої колони, до опорної плити, яка приварена до металевої колони, приварюють регулювальні гвинти висоти таким чином, щоб отвори в металевій напрямній збігалися з розташуванням регулювальних гвинтів висоти, на регулювальний гвинт висоти, приварений до опорної плити, яка відповідно приварена до металевої колони, одягнута металева підкладка з листового металу, при цьому металева підкладка спирається на металеву напрямну з листового металу, яку приварюють посередині металевого профільованого кута, котрий приварюють до металевої колони і опорної плити, а до металевої напрямної з листового металу і до металевого профільованого кута приварюють косинку з листового металу, на регулювальний гвинт висоти, приварений до опорної плити, яка приварена до металевої колони, накручують регулювальну гайку, яка спирається на металеву підкладку з листового металу. Суттєвими ознаками корисної моделі, яка заявляється, співпадаючими з прототипом, є наступні ознаки: - металева колона, наприклад, коробчастого перерізу; - опорна плита; - ребра з листового металу, приварені до зовнішніх граней колони на заданій висоті; - арматурні стрижні, які розташовані на рівні ребер і приварені до них. Відмітними від прототипу суттєвими ознаками корисної моделі, яка заявляється, є наступні ознаки: 61004 4 - додатково введені металеві напрямні з листового металу, регулювальний гвинт висоти, профільований металевий кут, регулювальна гайка, металева підкладка з листового металу; - металеві напрямні з листового металу приварені посередині профільованих металевих кутів; - до металевих напрямних з листового металу і до профільованих металевих кутів приварені косинки з листового металу. Приватними відмітними від прототипу ознаками вузла сполучення металевої колони з фундаментом, що заявляється, є наступні ознаки: - металеві профільовані кути приварені до металевої колони, опорної плити та ребер з листового металу, які відповідно приварені до металевої колони; - до опорної плити, яка приварена до металевої колони, приварюють регулювальні гвинти висоти таким чином, щоб отвори в металевій напрямній збігалися з розташуванням регулювальних гвинтів висоти; - на регулювальний гвинт висоти, приварений до опорної плити, яка відповідно приварена до металевої колони, одягнута металева підкладка з листового металу, при цьому металева підкладка спирається на металеву напрямну з листового металу, яку приварюють посередині металевого профільованого кута, котрий приварюють до металевої колони і опорної плити, а до металевої напрямної з листового металу і до металевого профільованого кута приварюють косинку з листового металу; - на регулювальний гвинт висоти, приварений до опорної плити, яка приварена до металевої колони, накручують регулювальну гайку, яка спирається на металеву підкладку з листового металу. Між ознаками корисної моделі, що заявляється, та технічним результатом, що досягається з їх допомогою, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення указаного технічного результату - спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті - можливо лише при здійсненні всіх ознак, вказаних у формулі корисної моделі. Наприклад, якщо встановити регулювальні гвинти висоти, які приварюються до опорної плити металевої колони, металеві напрямні з листового металу, які приварені посередині профільованих металевих кутів, металеві профільовані кути, які приварюються до опорної плити колони, самої колони та ребер з листового металу, металеві підкладки з листового металу, які підкладаються під регулювальну гайку, регулювальні гайки, якими здійснюється підйом або опускання вмонтовуваної металевої колони, в цьому випадку спрощується монтаж металевої колони на необхідну висоту. Проведений заявником аналіз рівня техніки, який включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичною 5 всім суттєвим ознакам пристрою, який заявляється, вказаних у формулі корисної моделі. Тому можна стверджувати, що корисна модель відповідає умові патентоспроможності по критерію «новизна». Крім того, корисна модель промислово застосовна, тому що технічне рішення, що заявляється, дозволяє використовувати його при зведенні сталевих рамних каркасів будинків і споруд цивільного і промислового призначення, а також може знайти застосування при виконанні вузла сполучення металевої колони з фундаментом. Можливість здійснення корисної моделі, що заявляється, підтверджується нижче приведеним описом її практичної реалізації і ілюструється кресленням. На фіг.1 зображений вид вузла збоку. На фіг.2 горизонтальний переріз А-А. На фіг.3 горизонтальний переріз Б-Б. На фіг.4 зображений вузол А. На фіг.5 зображений вид зверху В вузла А. Вузол сполучення металевої колони з фундаментом містить металеву колону 1, наприклад коробчастого перерізу, опорну плиту 2, ребра 3 з листового металу, приварені до зовнішніх граней колони 1 на заданій висоті, арматурні стрижні 4, металеві напрямні з листового металу 5, які приварені посередині профільованих металевих кутів 7, косинки 10 з листового металу, які приварюються до профільованих металевих кутів 7 і металевих напрямних з листового металу 5, регулювальні гвинти висоти 6, які приварюються до опорної плити 2, металеві профільовані кути 7, які приварюються до опорної плити 2, самої колони 1 та ребер 3 з листового металу, регулювальну гайку 8, металеву підкладку 9 з листового металу, яка підкладається під регулювальну гайку 8. Пристрій, що заявляється, працює таким чином. Профільований металевий кут 7 приварюється до металевої колони 1, опорної плити 2 та ребер з листового металу 3. До профільованого металевого кута приварюються металеві напрямні 5 з листового металу, до металевих напрямних 5 з лис 61004 6 тового металу і до металевих профільованих кутів 7 приварюються косинки з листового металу 10, також до опорної плити 2, на заданій відстані, приварюються регулювальні гвинти висоти 6 таким чином, щоб отвори в металевій напрямній 5 збігалися з розташуванням регулювальних гвинтів висоти 6. Металева колона 1 встановлюється таким чином, щоб регулювальні гвинти висоти 6 входили в отвори металевій напрямній 5, після чого, на регулювальні гвинти висоти 6 одягається металева підкладка 9 з листового металу, потім накручуються регулювальні гайки 8, які при накручуванні спираються в металеві підкладки 9 з листового металу, а металеві підкладки 9 з листового металу спираються під дією регулювальних гайок 8 на напрямні з листового металу 5. При підкручуванні регулювальних гайок 8, які спираються в металеві підкладки 9 з листового металу, а металеві підкладки 9 з листового металу спираються на напрямні з листового металу 5, здійснюється переміщення вгору або вниз металевої колони 1 по регулювальним гвинтам висоти 6 і, таким чином встановлюється металева колона 1 в проектне положення. Металева підкладка з листового металу 9 встановлена для того, щоб понизити дію сил тертя на металеві напрямні з листового металу 5. Косинки 10 з листового метала встановлені для того, щоб при навантаженні металеві напрямні з листового металу 5 не зламалися по зварному шву, а передавали навантаження на косинки 10 з листового металу, тобто косинки 10 з листового металу 10 є стопорами. Після встановлення металевої колони 1 в проектне положення приварюються арматурні стрижні 4 до ребер 3 з листового металу і виконується бетонування стін (на фігурах не показані). На підставі всього вищевикладеного можна стверджувати, що задача, поставлена в даній корисній моделі - розробка конструкції вузла сполучення металевої колони з фундаментом - виконана з досягненням технічного результату спрощення монтажу і підвищення точності спирання колон до фундаменту на заданій висоті. 7 Комп’ютерна верстка Л. Ціхановська 61004 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
