Установка для буріння свердловин

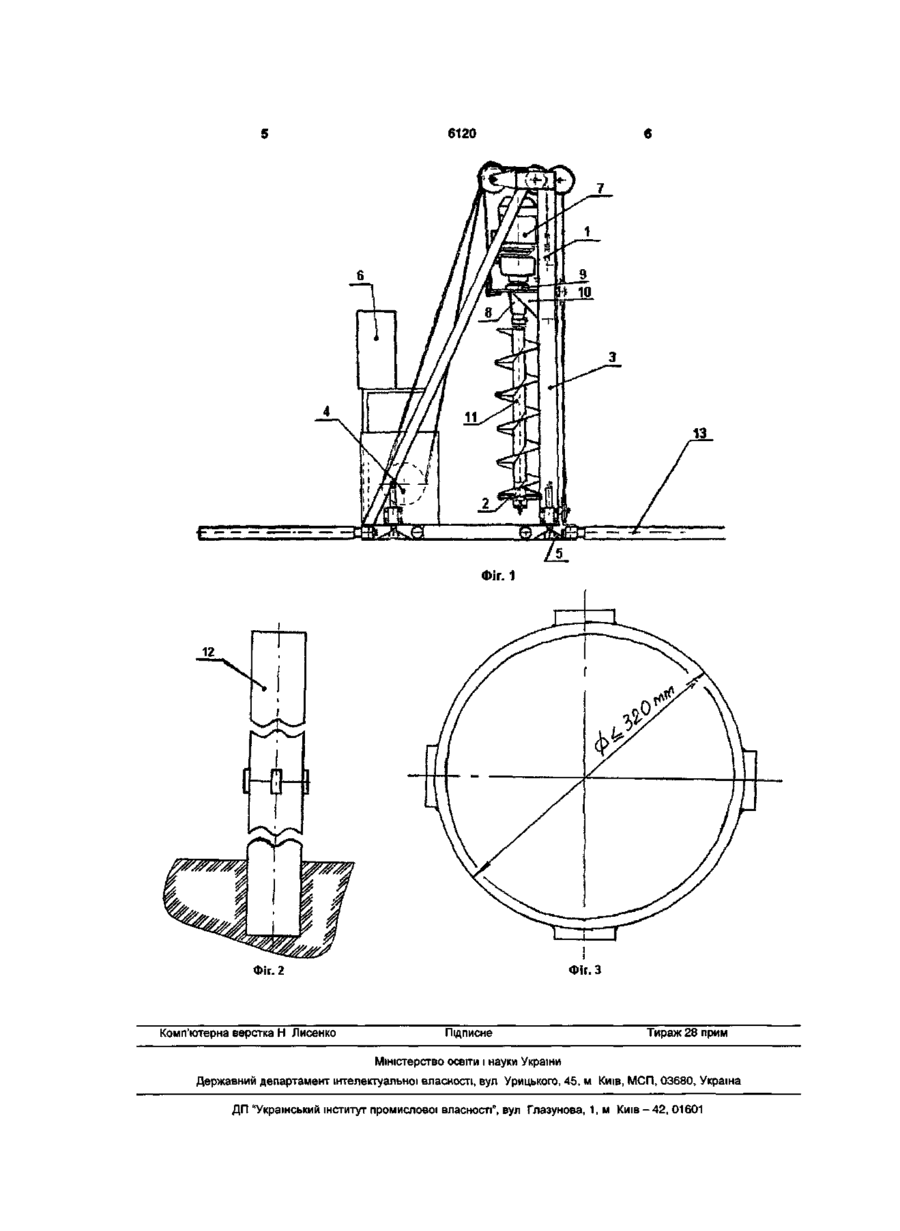

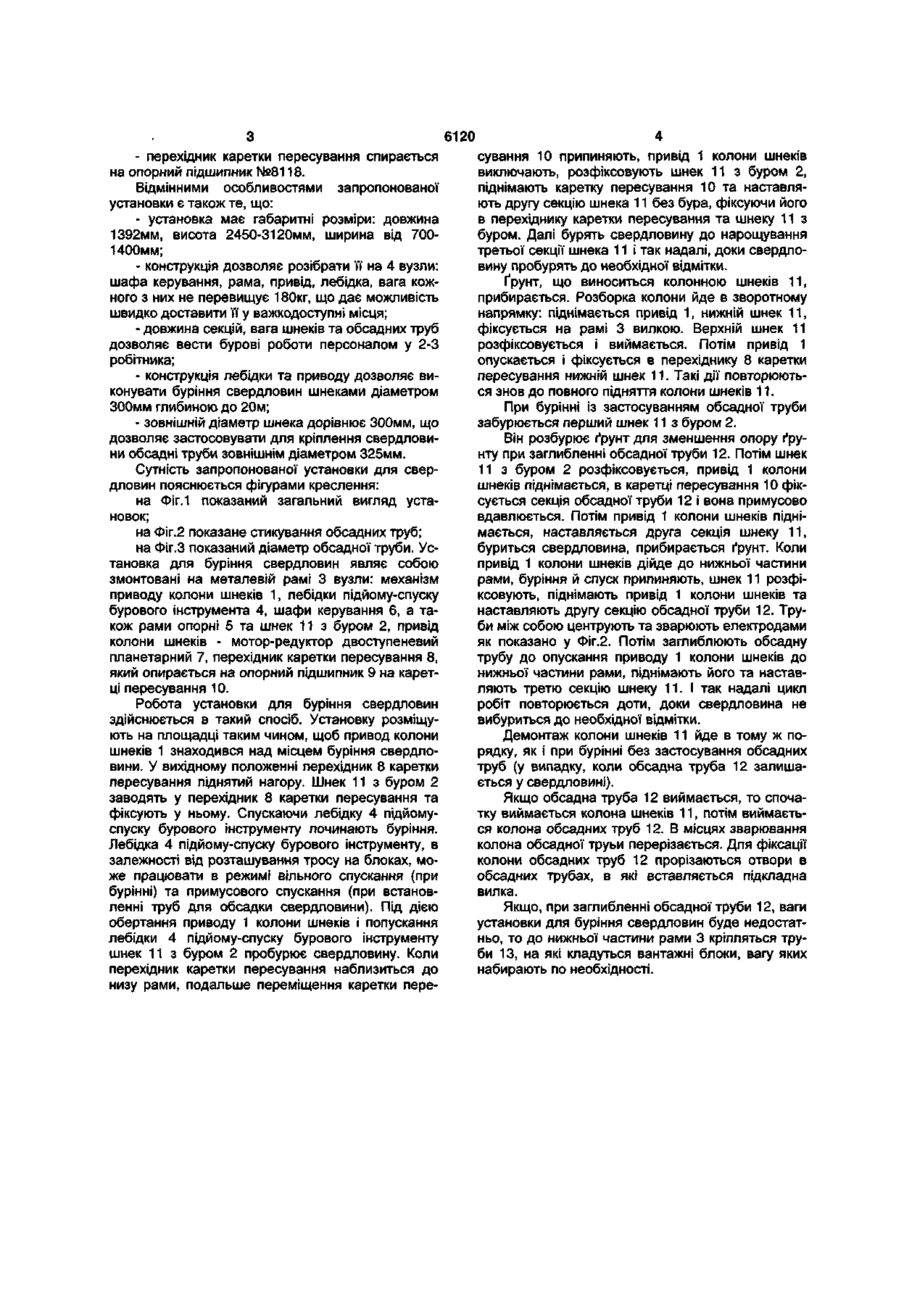

1. Установка для буріння свердловин, що складається з лебідки підйому-спуску бурового інструмента, каретки пересування з перехідником та шафи керування, що змонтовані на рамі, та механізму приводу колони шнеків, яка відрізняється тим, що механізм приводу являє собою Корисна модель відноситься до будівельного устаткування, що застосовується для: буріння свердловин у стислих умовах; буріння свердловин із застосуванням обсадних труб; буріння свердловин для водопостачання у сільському господдарстві. Відома пересувна бурова установка УКБ-1 (УКБ 12/25) [див. Блінов ПА., Васильєв В.І. та ін. Довідник майстра геологорозвідувального буріння. Ленінград, Надра, 1983г.] являє собою змонтовану на металевій рамі стійку з підкосом. Вздовж стійки може пересуватись привід бурового інструменту, який є три - швидкісним редуктором, зібраним в алюмінієвому корпусі. До корпусу приводу прикріплений бензиновий двигун "Дружба-4" Поступовий рух вздовж стійки надається лебідкою з ручним приводом механізму подачі та двома стрічками цепу, який закріплений до приводу зверху і знизу. Недоліками цією установки є: - її можна застосувати лише для вишукувально-розвідувальних робіт; - конструкція УКБ-1 не надає можливості бурити свердловини в обсадних трубах; - найбільший діаметр свердловини при бурінні шнеками дорівнює 140 мм, при цьому глибина планетарний двоступеневий редуктор, з числом обертів тихохідного вала 71об/хв., з електродвигуном 5,5кВт. 2. Установка за п.1, яка відрізняється тим, що лебідка підйому-спуску бурового інструмента являє собою тельфер електричний ТЕ 100 з електродвигуном потужністю 1,5кВт. 3. Установка за п.1, яка відрізняється тим, що зовнішній діаметр колони шнеків дорівнює 290мм, а довжина однієї ланки - від 1090 до 1590мм. 4. Установка за п.1, яка відрізняється тим, що перехідник каретки пересування спирається на опорний підшипник №8118. свердловини становить 5 метрів. В основу корисної моделі поставлена задача створити таку установку для буріння свердловин, у якій нове конструктивне виконання рами та вузлів приводу, лебідки та шафи керування, бурового інструменту дозволили б підвищити продуктивність установки, виконувати роботи в стислих умовах з застосуванням обсадної труби, малою кількістю обслуговуючого персоналу. Поставлена задача вирішується тим, що установка для буріння свердловин складається з лебідки підйому - спуску бурового інструмента, каретки пересування з перехідником та шафи керування, що змонтовані на рамі, та механізму приводу колони шнеків. Винахід полягає в тому, що: - механізм приводу колони шнеків являє собою планетарний двоступеневий редуктор з числом обертів тихохідного валу 71об/хв. та електродвигуном 5,5кВт; - лебідка підйому - спуску бурового інструмента являє собою тельфер електричний ТЕ 100 з електродвигуном потужністю 1,7кВт; - зовнішній діаметр колони шнеків дорівнює 30мм, а довжина однієї ланки: від 1090-1590мм; CM со 6120 - перехідник каретки пересування спирається на опорний підшипник №8118. Відмінними особливостями запропонованої установки є також те, що: - установка має габаритні розміри: довжина 1392мм, висота 2450-3120мм, ширина від 7001400мм; - конструкція дозволяє розібрати її на 4 вузли: шафа керування, рама, привід, лебідка, вага кожного з них не перевищує 180кг, що дає можливість швидко доставити її у важкодоступні місця; - довжина секцій, вага шнеків та обсадних труб дозволяє вести бурові роботи персоналом у 2-3 робітника; - конструкція лебідки та приводу дозволяє виконувати буріння свердловин шнеками діаметром 300мм глибиною до 20м; - зовнішній діаметр шнека дорівнює 300мм, що дозволяє застосовувати для кріплення свердловини обсадні труби зовнішнім діаметром 325мм. Сутність запропонованої установки для свердловин пояснюється фігурами креслення: на Фіг.1 показаний загальний вигляд установок; на Фіг.2 показане стикування обсадних труб; на Фіг.З показаний діаметр обсадної труби. Установка для буріння свердловин являє собою змонтовані на металевій рамі 3 вузли: механізм приводу колони шнеків 1, лебідки підйому-спуску бурового інструмента 4, шафи керування 6, а також рами опорні 5 та шнек 11 з буром 2, привід колони шнеків - мотор-редуктор двоступеневий планетарний 7, перехідник каретки пересування 8, який опирається на опорний підшипник 9 на каретці пересування 10. Робота установки для буріння свердловин здійснюється в такий спосіб. Установку розміщують на площадці таким чином, щоб привод колони шнеків 1 знаходився над місцем буріння свердловини. У вихідному положенні перехідник 8 каретки пересування піднятий нагору. Шнек 11 з буром 2 заводять у перехідник 8 каретки пересування та фіксують у ньому. Спускаючи лебідку 4 підйомуспуску бурового інструменту починають буріння. Лебідка 4 підйому-спуску бурового інструменту, в залежності від розташування тросу на блоках, може працювати в режимі вільного спускання (при бурінні) та примусового спускання (при встановленні труб для обсадки свердловини). Під дією обертання приводу 1 колони шнеків і попускання лебідки 4 підйому-спуску бурового інструменту шнек 11 з буром 2 пробурює свердловину. Коли перехідник каретки пересування наблизиться до низу рами, подальше переміщення каретки пере сування 10 припиняють, привід 1 колони шнеків виключають, розфіксовують шнек 11 з буром 2, піднімають каретку пересування 10 та наставляють другу секцію шнека 11 без бура, фіксуючи його в перехіднику каретки пересування та шнеку 11 з буром. Далі бурять свердловину до нарощування третьої секції шнека 11 і так надалі, доки свердловину пробурять до необхідної відмітки. Ґрунт, що виноситься колонною шнеків 11, прибирається. Розборка колони йде в зворотному напрямку, піднімається привід 1, нижній шнек 11, фіксується на рамі 3 вилкою. Верхній шнек 11 розфіксовується і виймається. Потім привід 1 опускається і фіксується в перехіднику 8 каретки пересування нижній шнек 11. Такі дії повторюються знов до повного підняття колони шнеків 11. При бурінні із застосуванням обсадної труби забурюється перший шнек 11 з буром 2. Він розбурює ґрунт для зменшення опору ґрунту при заглибленні обсадної труби 12. Потім шнек 11 з буром 2 розфіксовується, привід 1 колони шнеків піднімається, в каретці пересування 10 фіксується секція обсадної труби 12 і вона примусово вдавлюється. Потім привід 1 колони шнеків піднімається, наставляється друга секція шнеку 11, буриться свердловина, прибирається ґрунт. Коли привід 1 колони шнеків дійде до нижньої частини рами, буріння й спуск припиняють, шнек 11 розфіксовують, піднімають привід 1 колони шнеків та наставляють другу секцію обсадної труби 12. Труби між собою центрують та зварюють електродами як показано у Фіг.2. Потім заглиблюють обсадну трубу до опускання приводу 1 колони шнеків до нижньої частини рами, піднімають його та наставляють третю секцію шнеку 11. І так надалі цикл робіт повторюється доти, доки свердловина не вибуриться до необхідної відмітки. Демонтаж колони шнеків 11 йде в тому ж порядку, як і при бурінні без застосування обсадних труб (у випадку, коли обсадна труба 12 залишається у свердловині). Якщо обсадна труба 12 виймається, то спочатку виймається колона шнеків 11, потім виймається колона обсадних труб 12. В місцях зварювання колона обсадної труьи перерізається. Для фіксації колони обсадних труб 12 прорізаються отвори в обсадних трубах, в які вставляється підкладна вилка. Якщо, при заглибленні обсадної труби 12, ваги установки для буріння свердловин буде недостатньо, то до нижньої частини рами 3 кріпляться труби 13, на які кладуться вантажні блоки, вагу яких набирають по необхідності. 6120 Фіг. 1 12 Фіг. З Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
