Конвертер

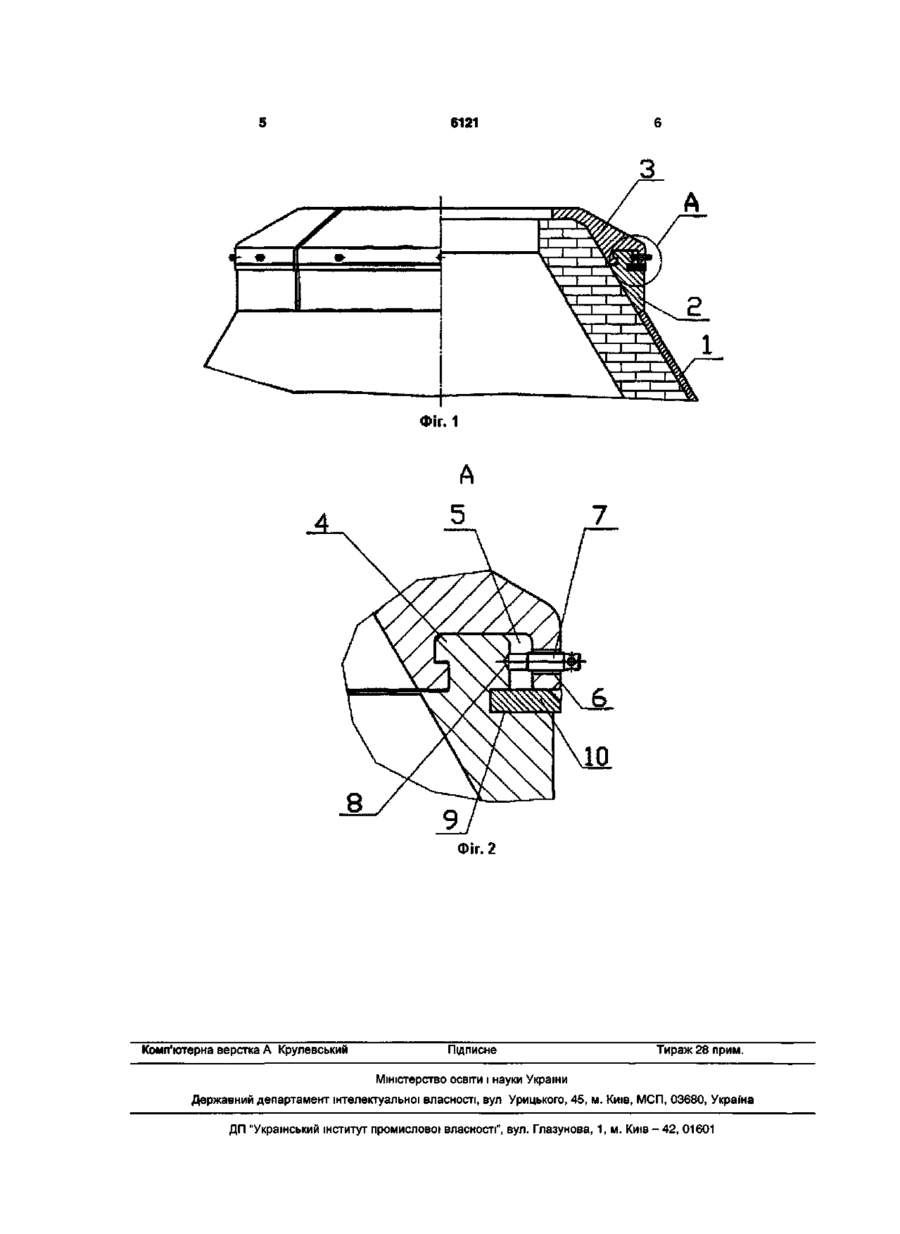

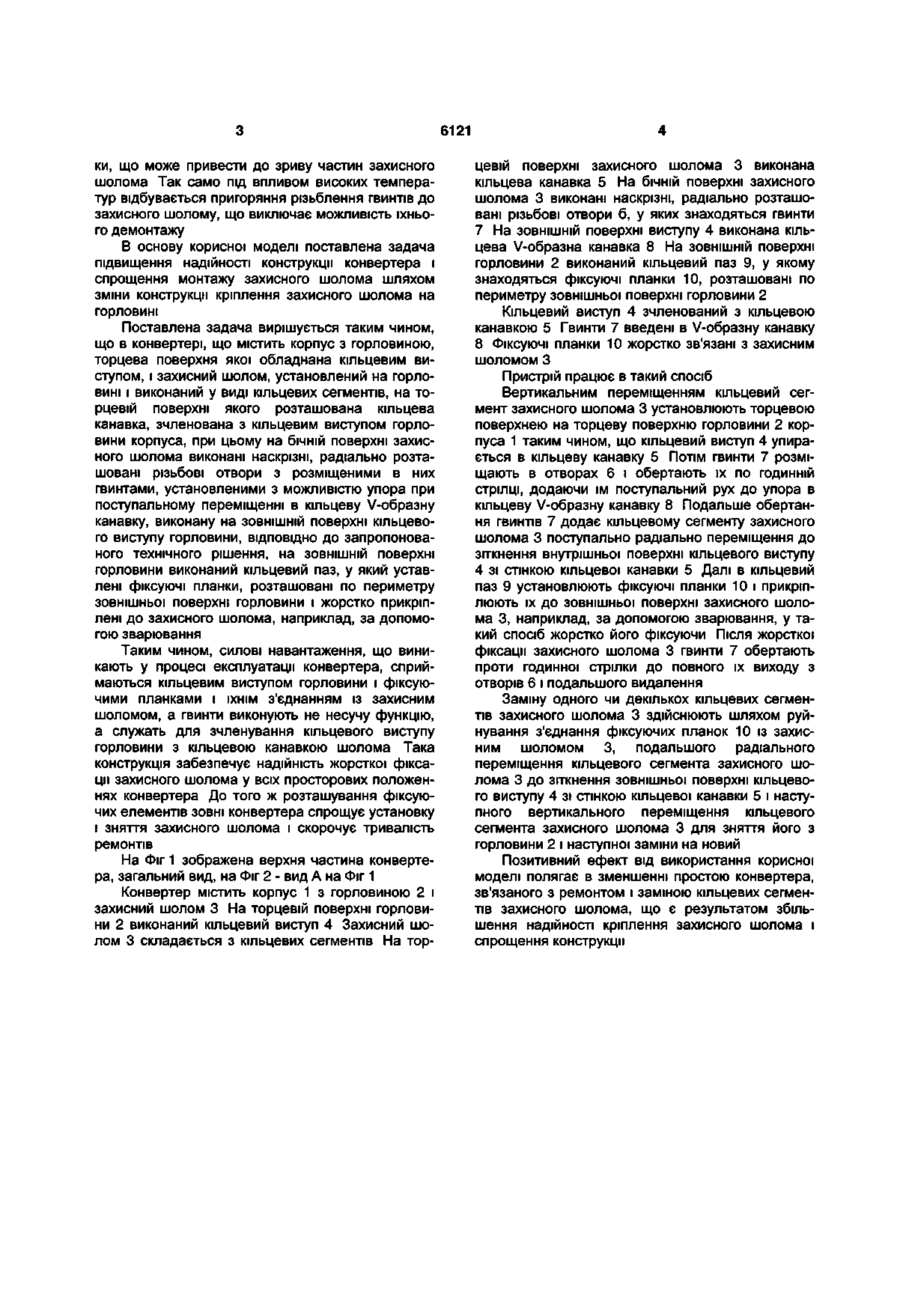

Конвертер, що містить корпус з горловиною, торцева поверхня якої обладнана кільцевим виступом, і захисний шолом, установлений на горловині і виконаний у вигляді кільцевих сегментів, на торцевій поверхні якого розташована кільцева канавка, зчленована з кільцевим виступом горловини корпуса, при цьому на бічній поверхні захисного шолома виконані наскрізні, радіально розташовані різьбові отвори з розміщеними в них гвинтами, установленими з можливістю упору при поступальному переміщенні в кільцеву V-подібну канавку, виконану на ЗОВНІШНІЙ поверхні кільцевого виступу горловини, який відрізняється тим, що на ЗОВНІШНІЙ поверхні горловини виконаний кільцевий паз, у який вставлені фіксуючі планки, розташовані по периметру зовнішньої поверхні горловини і жорстко прикріплені до захисного шолома, наприклад, за допомогою зварювання Корисна модель відноситься до металурги, конкретніше до конвертерів для виробництва сталі Відомий конвертер, що містить корпус з горловиною і захисний шолом На торцевій поверхні горловини виконаний кільцевий виступ Захисний шолом служить для захисту корпуса від прогарів, установлений на горловині і складається з кільцевих сегментів На торцевій поверхні захисного шолома розташована кільцева канавка, зчленована з кільцевим виступом горловини При цьому кріплення захисного шолома до горловини включає фіксуючі планки, прикріплені до внутрішньої поверхні горловини [ а с СРСР №575372, МПК С21С 5/42, 1975] Відоме рішення має деякі недоліки Захисний шолом встановлений у зоні ди високих температур, тому в процесі експлуатації він підданий інтенсивному тепловому впливу У випадку прогоряння захисного футерувального шару високому температурному впливу піддаються зварені шви кріплення фіксуючих планок, що приводить до їх руйнування Обрив кільцевих сегментів захисного шолома вимагає тривалого ремонту і веде до простою конвертера і, як наслідок, до зменшення його продуктивності 3 іншого боку, установка або демонтаж фіксуючих планок на внутрішній поверхні горловини вимагає часткового видалення футеру вального шару Це створює незадовільні умови для зняття захисного шолома при необхідності проведення ремонтів, що виникає через те, що в ході роботи конвертера його горловина випробує температурні деформації і утрачає свою первісну форму Найбільш близьким технічним рішенням є конвертер, що містить корпус з горловиною, торцева поверхня якої обладнана кільцевим виступом, і захисний шолом, установлений на горловині і виконаний у виді кільцевих сегментів, на торцевій поверхні якого розташована кільцева канавка, зчленована з кільцевим виступом горловини, при цьому на бічній поверхні захисного шолома виконані наскрізні, радіально розташовані різьбові отвори з розміщеними в них гвинтами, установленими з можливістю упора при поступальному переміщенні в кільцеву V-образну канавку, виконану на ЗОВНІШНІЙ поверхні кільцевого виступу горловини [кресл №5141 01 00 800 СБ, ВО «Азовмаш», 1990] Поряд з достоїнством - твердою фіксацією захисного шолома на горловині, дана конструкція має і недоліки у процесі експлуатації місця установки гвинтів зашлаковуються і приводять до прискореного утворення охолодей на захисному шоломі При зриві жужільних охолодей якорем з боку гвинтів можливий вихід гвинта з V-образноі канав CM со О) 6121 ки, що може привести до зриву частин захисного шолома Так само під впливом високих температур відбувається пригоряння різьблення гвинтів до захисного шолому, що виключає можливість їхнього демонтажу В основу корисної моделі поставлена задача підвищення надійності конструкції конвертера і спрощення монтажу захисного шолома шляхом зміни конструкції кріплення захисного шолома на горловині Поставлена задача вирішується таким чином, що в конвертері, що містить корпус з горловиною, торцева поверхня якої обладнана кільцевим виступом, і захисний шолом, установлений на горловині і виконаний у виді кільцевих сегментів, на торцевій поверхні якого розташована кільцева канавка, зчленована з кільцевим виступом горловини корпуса, при цьому на бічній поверхні захисного шолома виконані наскрізні, радіально розташовані різьбові отвори з розміщеними в них гвинтами, установленими з можливістю упора при поступальному переміщенні в кільцеву V-образну канавку, виконану на ЗОВНІШНІЙ поверхні кільцевого виступу горловини, ВІДПОВІДНО до запропонованого технічного рішення, на ЗОВНІШНІЙ поверхні горловини виконаний кільцевий паз, у який уставлені фіксуючі планки, розташовані по периметру зовнішньої поверхні горловини і жорстко прикріплені до захисного шолома, наприклад, за допомогою зварювання Таким чином, силові навантаження, що виникають у процесі експлуатації конвертера, сприймаються кільцевим виступом горловини і фіксуючими планками і їхнім з'єднанням із захисним шоломом, а гвинти виконують не несучу функцію, а служать для зчленування кільцевого виступу горловини з кільцевою канавкою шолома Така конструкція забезпечує надійність жорсткої фіксації захисного шолома у всіх просторових положеннях конвертера До того ж розташування фіксуючих елементів зовні конвертера спрощує установку і зняття захисного шолома і скорочує тривалість ремонтів На Фіг 1 зображена верхня частина конвертера, загальний вид, на Фіг 2 - вид А на Фіг 1 Конвертер містить корпус 1 з горловиною 2 і захисний шолом 3 На торцевій поверхні горловини 2 виконаний кільцевий виступ 4 Захисний шолом 3 складається з кільцевих сегментів На тор цевій поверхні захисного шолома 3 виконана кільцева канавка 5 На бічній поверхні захисного шолома 3 виконані наскрізні, радіально розташовані різьбові отвори б, у яких знаходяться гвинти 7 На ЗОВНІШНІЙ поверхні виступу 4 виконана кільцева V-образна канавка 8 На ЗОВНІШНІЙ поверхні горловини 2 виконаний кільцевий паз 9, у якому знаходяться фіксуючі планки 10, розташовані по периметру зовнішньої поверхні горловини 2 Кільцевий виступ 4 зчленований з кільцевою канавкою 5 Гвинти 7 введені в V-образну канавку 8 Фіксуючі планки 10 жорстко зв'язані з захисним шоломом З Пристрій працює в такий спосіб Вертикальним переміщенням кільцевий сегмент захисного шолома 3 установлюють торцевою поверхнею на торцеву поверхню горловини 2 корпуса 1 таким чином, що кільцевий виступ 4 упирається в кільцеву канавку 5 Потім гвинти 7 розміщають в отворах 6 і обертають їх по годинній стрілці, додаючи їм поступальний рух до упора в кільцеву V-образну канавку 8 Подальше обертання гвинтів 7 додає кільцевому сегменту захисного шолома 3 поступально радіально переміщення до зіткнення внутрішньої поверхні кільцевого виступу 4 зі стінкою кільцевої канавки 5 Далі в кільцевий паз 9 установлюють фіксуючі планки 10 і прикріплюють їх до зовнішньої поверхні захисного шолома 3, наприклад, за допомогою зварювання, у такий спосіб жорстко його фіксуючи Після жорсткої фіксації захисного шолома 3 гвинти 7 обертають проти годинної стрілки до повного їх виходу з отворів 6 і подальшого видалення Заміну одного чи декількох кільцевих сегментів захисного шолома 3 здійснюють шляхом руйнування з'єднання фіксуючих планок 10 із захисним шоломом 3, подальшого радіального переміщення кільцевого сегмента захисного шолома 3 до зіткнення зовнішньої поверхні кільцевого виступу 4 зі стінкою кільцевої канавки 5 і наступного вертикального переміщення кільцевого сегмента захисного шолома 3 для зняття його з горловини 2 і наступної заміни на новий Позитивний ефект від використання корисної моделі полягає в зменшенні простою конвертера, зв'язаного з ремонтом і заміною кільцевих сегментів захисного шолома, що є результатом збільшення надійності кріплення захисного шолома і спрощення конструкції 6121 Фіг. 1 А Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
