База пожежного сповіщувача

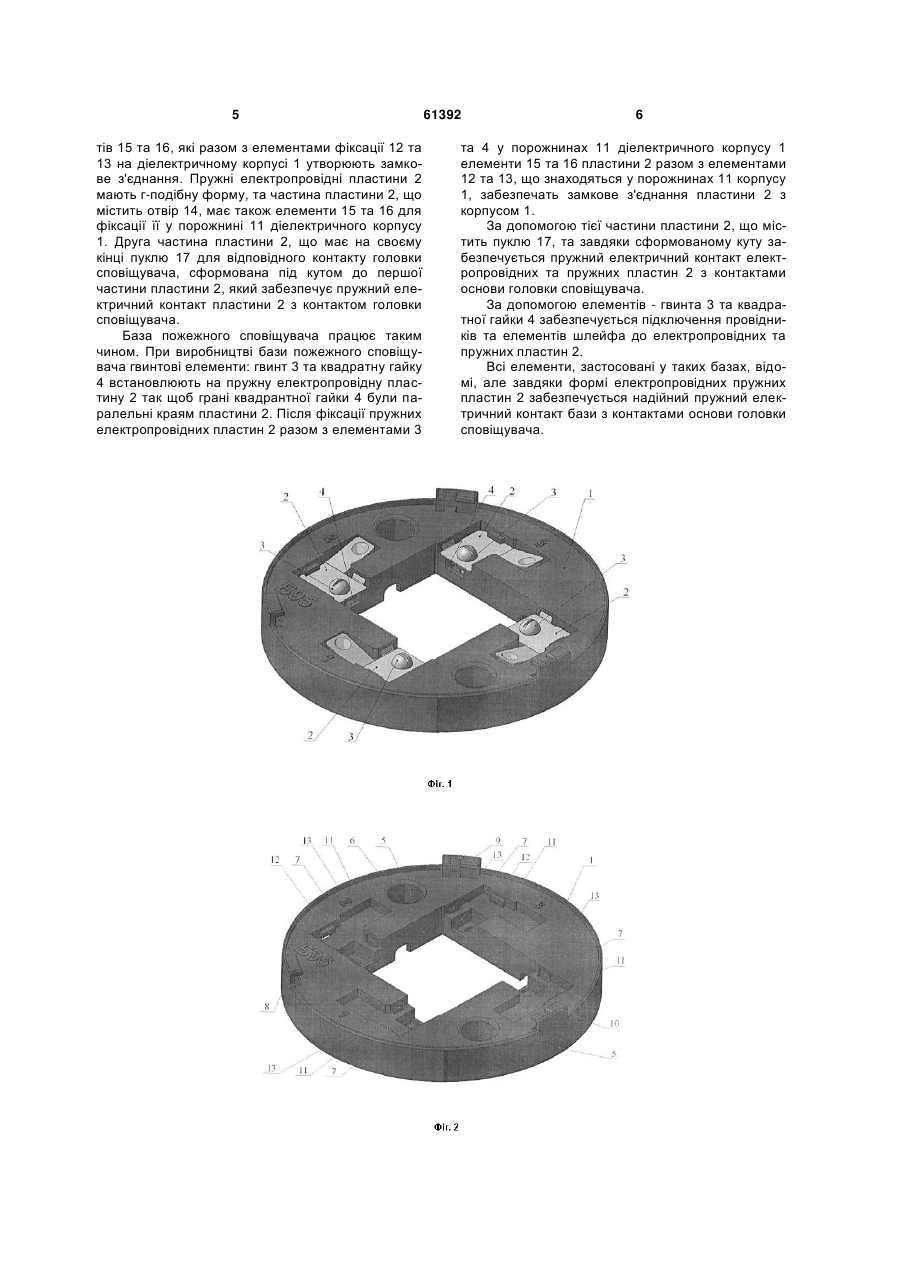

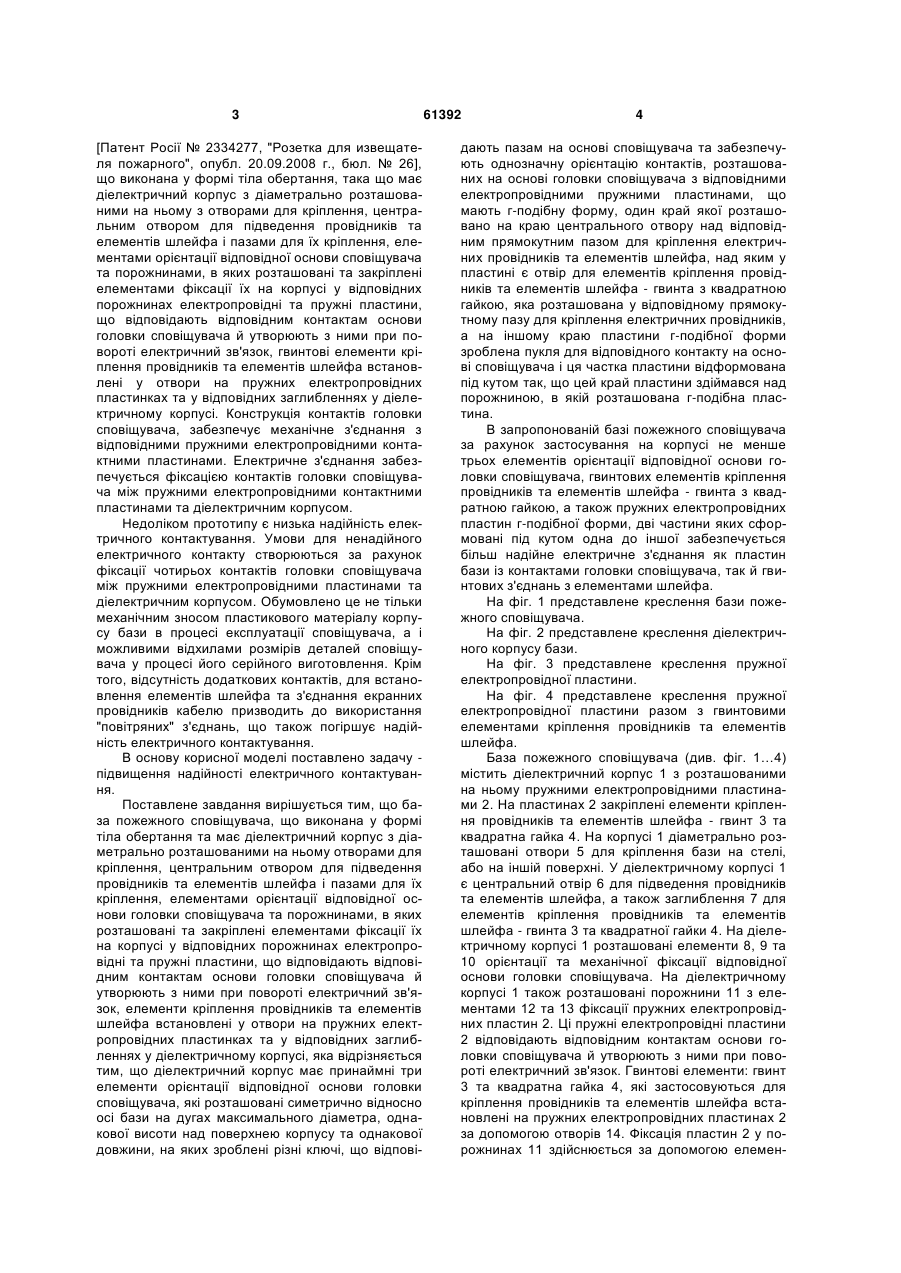

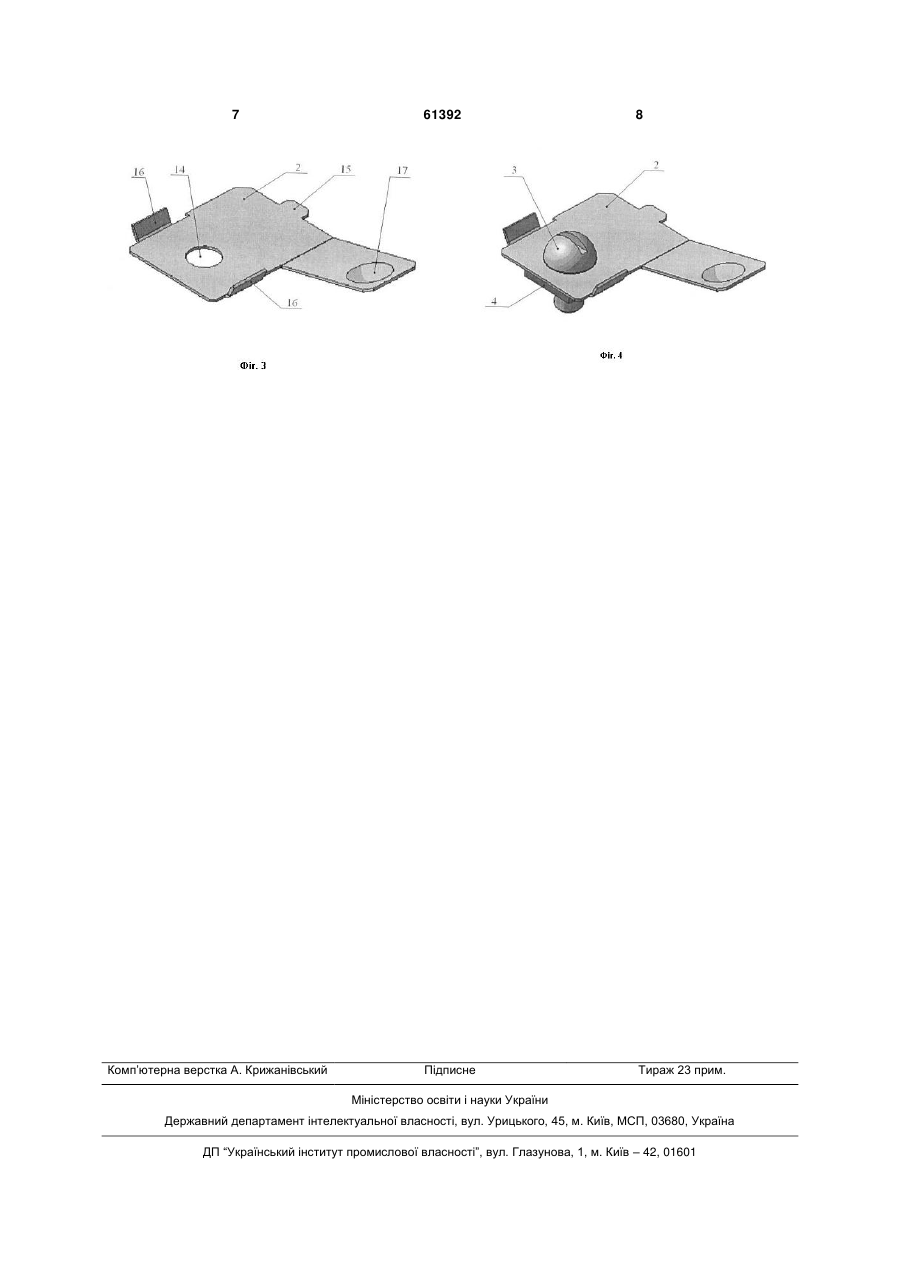

База пожежного сповіщувача, що виконана у формі тіла обертання та має діелектричний корпус з діаметрально розташованими на ньому отворами для кріплення, центральним отвором для підведення провідників та елементів шлейфа і пазами для їх кріплення, елементами орієнтації відповідної основи головки сповіщувача та порожнинами, в яких розташовані та закріплені елементами фіксації їх на корпусі у відповідних порожнинах електропровідні та пружні пластини, що відповідають відповідним контактам основи головки сповіщувача та утворюють з ними при повороті електричний зв'язок, елементи кріплення провідників та елементів шлейфа встановлені у отвори на пружних електропровідних пластинках та у відповідних заглибленнях у діелектричному корпусі, U 2 (19) 1 3 [Патент Росії № 2334277, "Розетка для извещателя пожарного", опубл. 20.09.2008 г., бюл. № 26], що виконана у формі тіла обертання, така що має діелектричний корпус з діаметрально розташованими на ньому з отворами для кріплення, центральним отвором для підведення провідників та елементів шлейфа і пазами для їх кріплення, елементами орієнтації відповідної основи сповіщувача та порожнинами, в яких розташовані та закріплені елементами фіксації їх на корпусі у відповідних порожнинах електропровідні та пружні пластини, що відповідають відповідним контактам основи головки сповіщувача й утворюють з ними при повороті електричний зв'язок, гвинтові елементи кріплення провідників та елементів шлейфа встановлені у отвори на пружних електропровідних пластинках та у відповідних заглибленнях у діелектричному корпусі. Конструкція контактів головки сповіщувача, забезпечує механічне з'єднання з відповідними пружними електропровідними контактними пластинами. Електричне з'єднання забезпечується фіксацією контактів головки сповіщувача між пружними електропровідними контактними пластинами та діелектричним корпусом. Недоліком прототипу є низька надійність електричного контактування. Умови для ненадійного електричного контакту створюються за рахунок фіксації чотирьох контактів головки сповіщувача між пружними електропровідними пластинами та діелектричним корпусом. Обумовлено це не тільки механічним зносом пластикового матеріалу корпусу бази в процесі експлуатації сповіщувача, а і можливими відхилами розмірів деталей сповіщувача у процесі його серійного виготовлення. Крім того, відсутність додаткових контактів, для встановлення елементів шлейфа та з'єднання екранних провідників кабелю призводить до використання "повітряних" з'єднань, що також погіршує надійність електричного контактування. В основу корисної моделі поставлено задачу підвищення надійності електричного контактування. Поставлене завдання вирішується тим, що база пожежного сповіщувача, що виконана у формі тіла обертання та має діелектричний корпус з діаметрально розташованими на ньому отворами для кріплення, центральним отвором для підведення провідників та елементів шлейфа і пазами для їх кріплення, елементами орієнтації відповідної основи головки сповіщувача та порожнинами, в яких розташовані та закріплені елементами фіксації їх на корпусі у відповідних порожнинах електропровідні та пружні пластини, що відповідають відповідним контактам основи головки сповіщувача й утворюють з ними при повороті електричний зв'язок, елементи кріплення провідників та елементів шлейфа встановлені у отвори на пружних електропровідних пластинках та у відповідних заглибленнях у діелектричному корпусі, яка відрізняється тим, що діелектричний корпус має принаймні три елементи орієнтації відповідної основи головки сповіщувача, які розташовані симетрично відносно осі бази на дугах максимального діаметра, однакової висоти над поверхнею корпусу та однакової довжини, на яких зроблені різні ключі, що відпові 61392 4 дають пазам на основі сповіщувача та забезпечують однозначну орієнтацію контактів, розташованих на основі головки сповіщувача з відповідними електропровідними пружними пластинами, що мають г-подібну форму, один край якої розташовано на краю центрального отвору над відповідним прямокутним пазом для кріплення електричних провідників та елементів шлейфа, над яким у пластині є отвір для елементів кріплення провідників та елементів шлейфа - гвинта з квадратною гайкою, яка розташована у відповідному прямокутному пазу для кріплення електричних провідників, а на іншому краю пластини г-подібної форми зроблена пукля для відповідного контакту на основі сповіщувача і ця частка пластини відформована під кутом так, що цей край пластини здіймався над порожниною, в якій розташована г-подібна пластина. В запропонованій базі пожежного сповіщувача за рахунок застосування на корпусі не менше трьох елементів орієнтації відповідної основи головки сповіщувача, гвинтових елементів кріплення провідників та елементів шлейфа - гвинта з квадратною гайкою, а також пружних електропровідних пластин г-подібної форми, дві частини яких сформовані під кутом одна до іншої забезпечується більш надійне електричне з'єднання як пластин бази із контактами головки сповіщувача, так й гвинтових з'єднань з елементами шлейфа. На фіг. 1 представлене креслення бази пожежного сповіщувача. На фіг. 2 представлене креслення діелектричного корпусу бази. На фіг. 3 представлене креслення пружної електропровідної пластини. На фіг. 4 представлене креслення пружної електропровідної пластини разом з гвинтовими елементами кріплення провідників та елементів шлейфа. База пожежного сповіщувача (див. фіг. 1…4) містить діелектричний корпус 1 з розташованими на ньому пружними електропровідними пластинами 2. На пластинах 2 закріплені елементи кріплення провідників та елементів шлейфа - гвинт 3 та квадратна гайка 4. На корпусі 1 діаметрально розташовані отвори 5 для кріплення бази на стелі, або на іншій поверхні. У діелектричному корпусі 1 є центральний отвір 6 для підведення провідників та елементів шлейфа, а також заглиблення 7 для елементів кріплення провідників та елементів шлейфа - гвинта 3 та квадратної гайки 4. На діелектричному корпусі 1 розташовані елементи 8, 9 та 10 орієнтації та механічної фіксації відповідної основи головки сповіщувача. На діелектричному корпусі 1 також розташовані порожнини 11 з елементами 12 та 13 фіксації пружних електропровідних пластин 2. Ці пружні електропровідні пластини 2 відповідають відповідним контактам основи головки сповіщувача й утворюють з ними при повороті електричний зв'язок. Гвинтові елементи: гвинт 3 та квадратна гайка 4, які застосовуються для кріплення провідників та елементів шлейфа встановлені на пружних електропровідних пластинах 2 за допомогою отворів 14. Фіксація пластин 2 у порожнинах 11 здійснюється за допомогою елемен 5 тів 15 та 16, які разом з елементами фіксації 12 та 13 на діелектричному корпусі 1 утворюють замкове з'єднання. Пружні електропровідні пластини 2 мають г-подібну форму, та частина пластини 2, що містить отвір 14, має також елементи 15 та 16 для фіксації її у порожнині 11 діелектричного корпусу 1. Друга частина пластини 2, що має на своєму кінці пуклю 17 для відповідного контакту головки сповіщувача, сформована під кутом до першої частини пластини 2, який забезпечує пружний електричний контакт пластини 2 з контактом головки сповіщувача. База пожежного сповіщувача працює таким чином. При виробництві бази пожежного сповіщувача гвинтові елементи: гвинт 3 та квадратну гайку 4 встановлюють на пружну електропровідну пластину 2 так щоб грані квадрантної гайки 4 були паралельні краям пластини 2. Після фіксації пружних електропровідних пластин 2 разом з елементами 3 61392 6 та 4 у порожнинах 11 діелектричного корпусу 1 елементи 15 та 16 пластини 2 разом з елементами 12 та 13, що знаходяться у порожнинах 11 корпусу 1, забезпечать замкове з'єднання пластини 2 з корпусом 1. За допомогою тієї частини пластини 2, що містить пуклю 17, та завдяки сформованому куту забезпечується пружний електричний контакт електропровідних та пружних пластин 2 з контактами основи головки сповіщувача. За допомогою елементів - гвинта 3 та квадратної гайки 4 забезпечується підключення провідників та елементів шлейфа до електропровідних та пружних пластин 2. Всі елементи, застосовані у таких базах, відомі, але завдяки формі електропровідних пружних пластин 2 забезпечується надійний пружний електричний контакт бази з контактами основи головки сповіщувача. 7 Комп’ютерна верстка А. Крижанівський 61392 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
