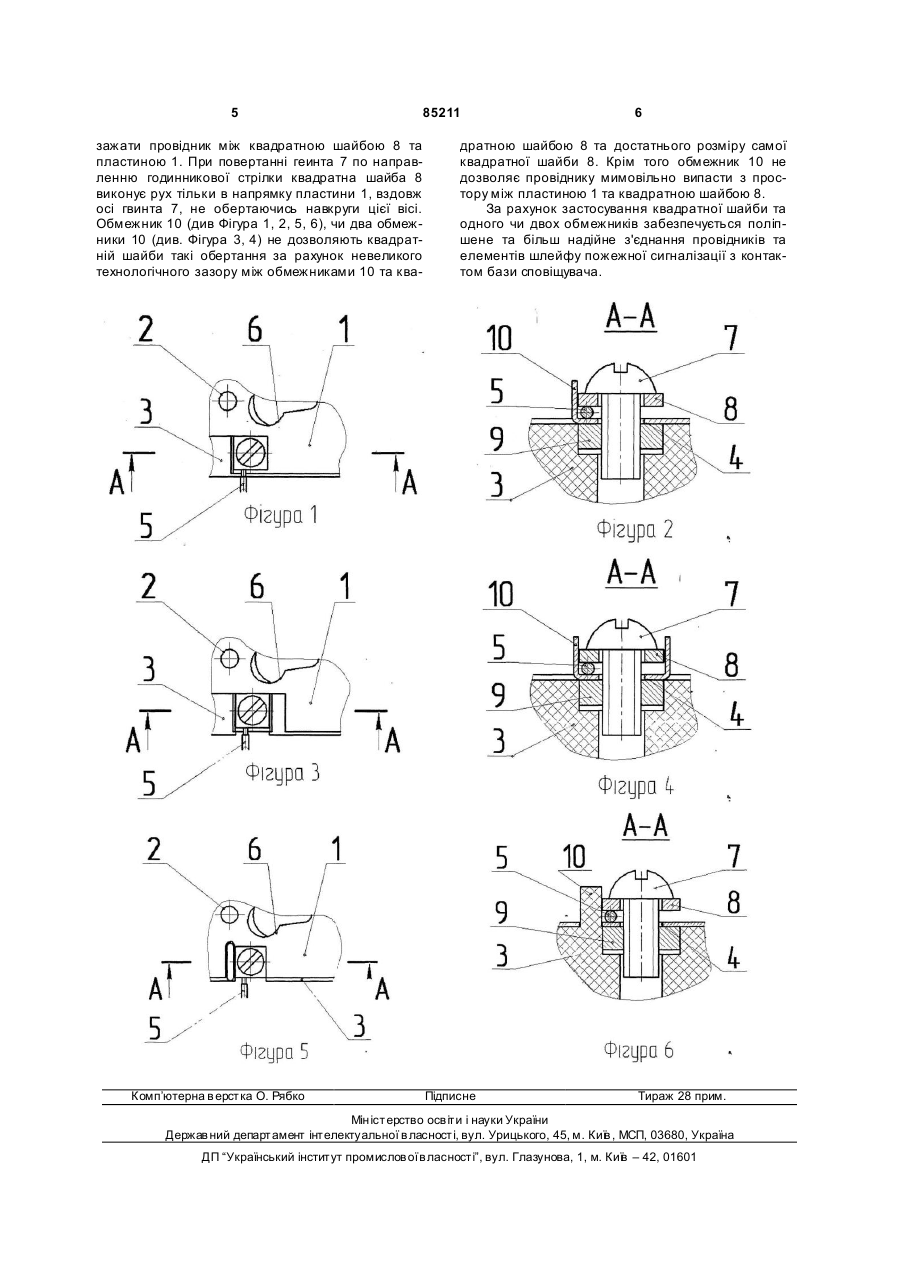

Контакт бази пожежного сповіщувача

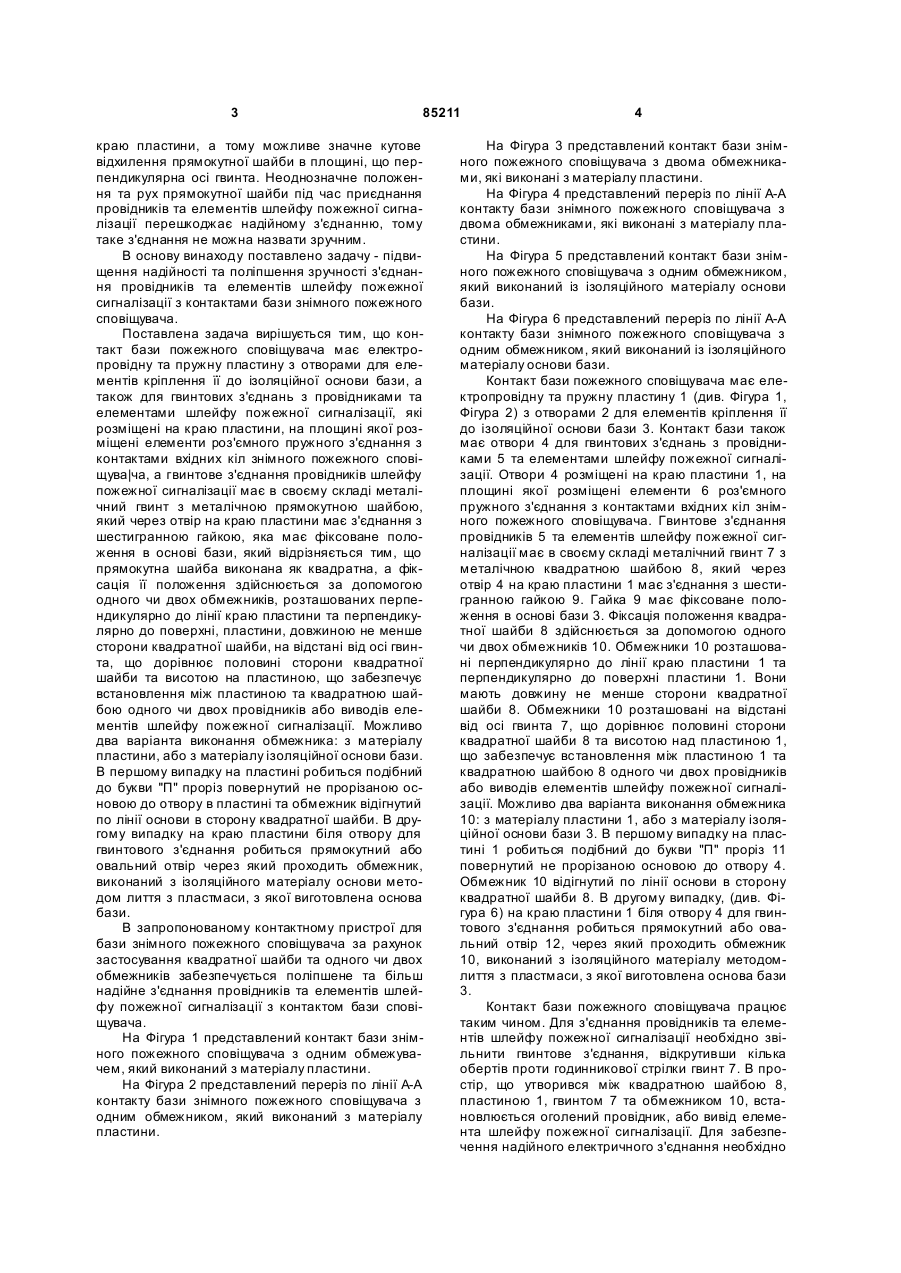

Контакт бази пожежного сповіщувача, до складу якого входить електропровідна пружна пластина з отворами для елементів кріплення її до ізоляційної основи бази, а також для гвинтових з'єднань з провідниками та елементами шлейфа пожежної сигналізації, які розміщені на краю пластини, в площині якої розміщені елементи роз'ємного пружного з'єднання з контактами вхідних кіл C2 2 UA (54) КОНТАКТ БАЗИ ПОЖЕЖНОГО СПОВІЩУВАЧА 1 (19) ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 85211 краю пластини, а тому можливе значне кутове відхилення прямокутної шайби в площині, що перпендикулярна осі гвинта. Неоднозначне положення та рух прямокутної шайби під час приєднання провідників та елементів шлейфу пожежної сигналізації перешкоджає надійному з'єднанню, тому таке з'єднання не можна назвати зручним. В основу винаходу поставлено задачу - підвищення надійності та поліпшення зручності з'єднання провідників та елементів шлейфу пожежної сигналізації з контактами бази знімного пожежного сповіщувача. Поставлена задача вирішується тим, що контакт бази пожежного сповіщувача має електропровідну та пружну пластину з отворами для елементів кріплення її до ізоляційної основи бази, а також для гвинтових з'єднань з провідниками та елементами шлейфу пожежної сигналізації, які розміщені на краю пластини, на площині якої розміщені елементи роз'ємного пружного з'єднання з контактами вхідних кіл знімного пожежного сповіщува|ча, а гвинтове з'єднання провідників шлейфу пожежної сигналізації має в своєму складі металічний гвинт з металічною прямокутною шайбою, який через отвір на краю пластини має з'єднання з шестигранною гайкою, яка має фіксоване положення в основі бази, який відрізняється тим, що прямокутна шайба виконана як квадратна, а фіксація її положення здійснюється за допомогою одного чи двох обмежників, розташованих перпендикулярно до лінії краю пластини та перпендикулярно до поверхні, пластини, довжиною не менше сторони квадратної шайби, на відстані від осі гвинта, що дорівнює половині сторони квадратної шайби та висотою на пластиною, що забезпечує встановлення між пластиною та квадратною шайбою одного чи двох провідників або виводів елементів шлейфу пожежної сигналізації. Можливо два варіанта виконання обмежника: з матеріалу пластини, або з матеріалу ізоляційної основи бази. В першому випадку на пластині робиться подібний до букви "П" проріз повернутий не прорізаною основою до отвору в пластині та обмежник відігнутий по лінії основи в сторону квадратної шайби. В другому випадку на краю пластини біля отвору для гвинтового з'єднання робиться прямокутний або овальний отвір через який проходить обмежник, виконаний з ізоляційного матеріалу основи методом лиття з пластмаси, з якої виготовлена основа бази. В запропонованому контактному пристрої для бази знімного пожежного сповіщувача за рахунок застосування квадратної шайби та одного чи двох обмежників забезпечується поліпшене та більш надійне з'єднання провідників та елементів шлейфу пожежної сигналізації з контактом бази сповіщувача. На Фігура 1 представлений контакт бази знімного пожежного сповіщувача з одним обмежувачем, який виконаний з матеріалу пластини. На Фігура 2 представлений переріз по лінії А-А контакту бази знімного пожежного сповіщувача з одним обмежником, який виконаний з матеріалу пластини. 4 На Фігура 3 представлений контакт бази знімного пожежного сповіщувача з двома обмежниками, які виконані з матеріалу пластини. На Фігура 4 представлений переріз по лінії А-А контакту бази знімного пожежного сповіщувача з двома обмежниками, які виконані з матеріалу пластини. На Фігура 5 представлений контакт бази знімного пожежного сповіщувача з одним обмежником, який виконаний із ізоляційного матеріалу основи бази. На Фігура 6 представлений переріз по лінії А-А контакту бази знімного пожежного сповіщувача з одним обмежником, який виконаний із ізоляційного матеріалу основи бази. Контакт бази пожежного сповіщувача має електропровідну та пружну пластину 1 (див. Фігура 1, Фігура 2) з отворами 2 для елементів кріплення її до ізоляційної основи бази 3. Контакт бази також має отвори 4 для гвинтових з'єднань з провідниками 5 та елементами шлейфу пожежної сигналізації. Отвори 4 розміщені на краю пластини 1, на площині якої розміщені елементи 6 роз'ємного пружного з'єднання з контактами вхідних кіл знімного пожежного сповіщувача. Гвинтове з'єднання провідників 5 та елементів шлейфу пожежної сигналізації має в своєму складі металічний гвинт 7 з металічною квадратною шайбою 8, який через отвір 4 на краю пластини 1 має з'єднання з шестигранною гайкою 9. Гайка 9 має фіксоване положення в основі бази 3. Фіксація положення квадратної шайби 8 здійснюється за допомогою одного чи двох обмежників 10. Обмежники 10 розташовані перпендикулярно до лінії краю пластини 1 та перпендикулярно до поверхні пластини 1. Вони мають довжину не менше сторони квадратної шайби 8. Обмежники 10 розташовані на відстані від осі гвинта 7, що дорівнює половині сторони квадратної шайби 8 та висотою над пластиною 1, що забезпечує встановлення між пластиною 1 та квадратною шайбою 8 одного чи двох провідників або виводів елементів шлейфу пожежної сигналізації. Можливо два варіанта виконання обмежника 10: з матеріалу пластини 1, або з матеріалу ізоляційної основи бази 3. В першому випадку на пластині 1 робиться подібний до букви "П" проріз 11 повернутий не прорізаною основою до отвору 4. Обмежник 10 відігнутий по лінії основи в сторону квадратної шайби 8. В другому випадку, (див. Фігура 6) на краю пластини 1 біля отвору 4 для гвинтового з'єднання робиться прямокутний або овальний отвір 12, через який проходить обмежник 10, виконаний з ізоляційного матеріалу методомлиття з пластмаси, з якої виготовлена основа бази 3. Контакт бази пожежного сповіщувача працює таким чином. Для з'єднання провідників та елементів шлейфу пожежної сигналізації необхідно звільнити гвинтове з'єднання, відкрутивши кілька обертів проти годинникової стрілки гвинт 7. В простір, що утворився між квадратною шайбою 8, пластиною 1, гвинтом 7 та обмежником 10, встановлюється оголений провідник, або вивід елемента шлейфу пожежної сигналізації. Для забезпечення надійного електричного з'єднання необхідно 5 зажати провідник між квадратною шайбою 8 та пластиною 1. При повертанні геинта 7 по направленню годинникової стрілки квадратна шайба 8 виконує рух тільки в напрямку пластини 1, вздовж осі гвинта 7, не обертаючись навкруги цієї вісі. Обмежник 10 (див Фігура 1, 2, 5, 6), чи два обмежники 10 (див. Фігура 3, 4) не дозволяють квадратній шайби такі обертання за рахунок невеликого технологічного зазору між обмежниками 10 та ква Комп’ютерна в ерстка О. Рябко 85211 6 дратною шайбою 8 та достатнього розміру самої квадратної шайби 8. Крім того обмежник 10 не дозволяє провіднику мимовільно випасти з простору між пластиною 1 та квадратною шайбою 8. За рахунок застосування квадратної шайби та одного чи двох обмежників забезпечується поліпшене та більш надійне з'єднання провідників та елементів шлейфу пожежної сигналізації з контактом бази сповіщувача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
