“водно-терапевтичний апарат” м.і.мануйлова

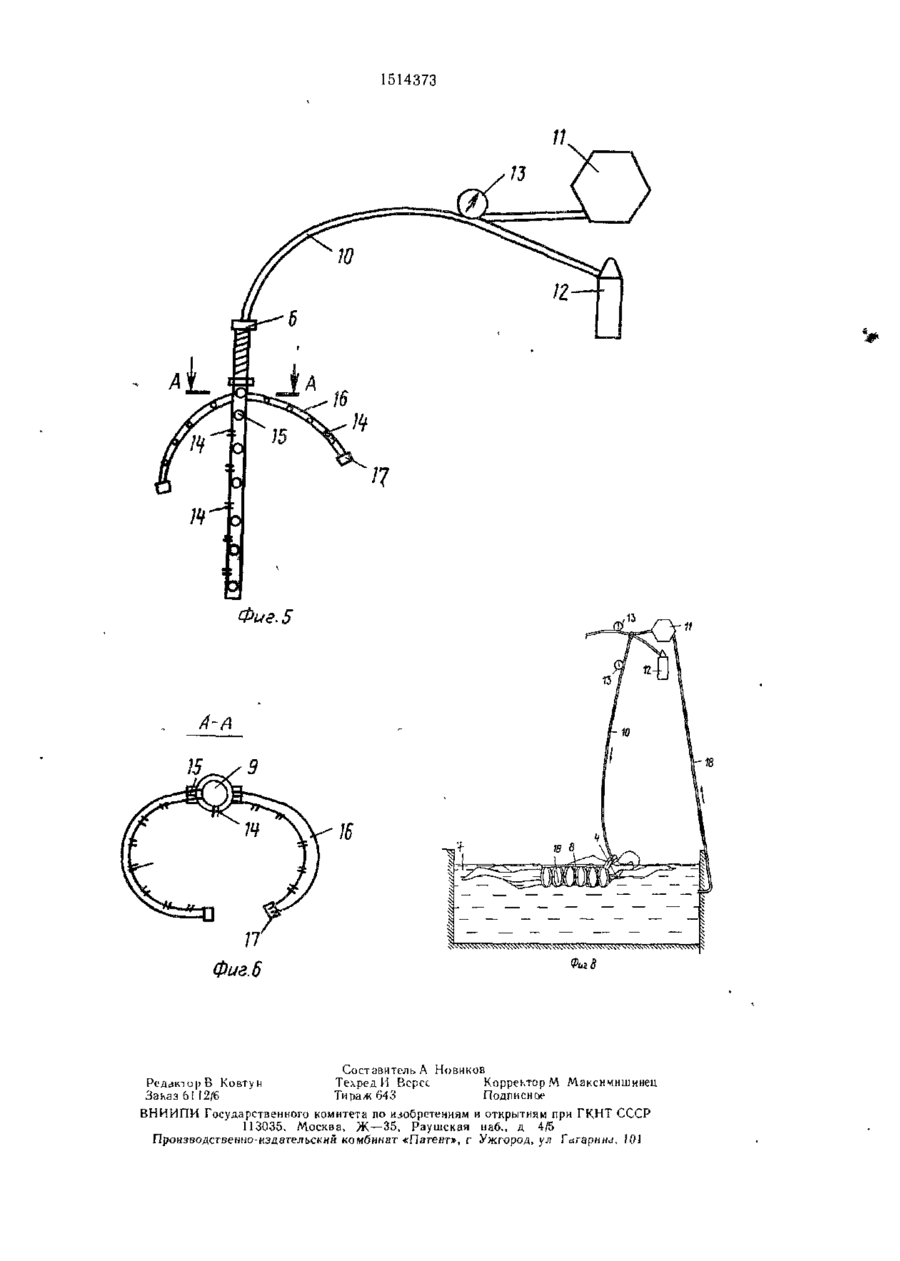

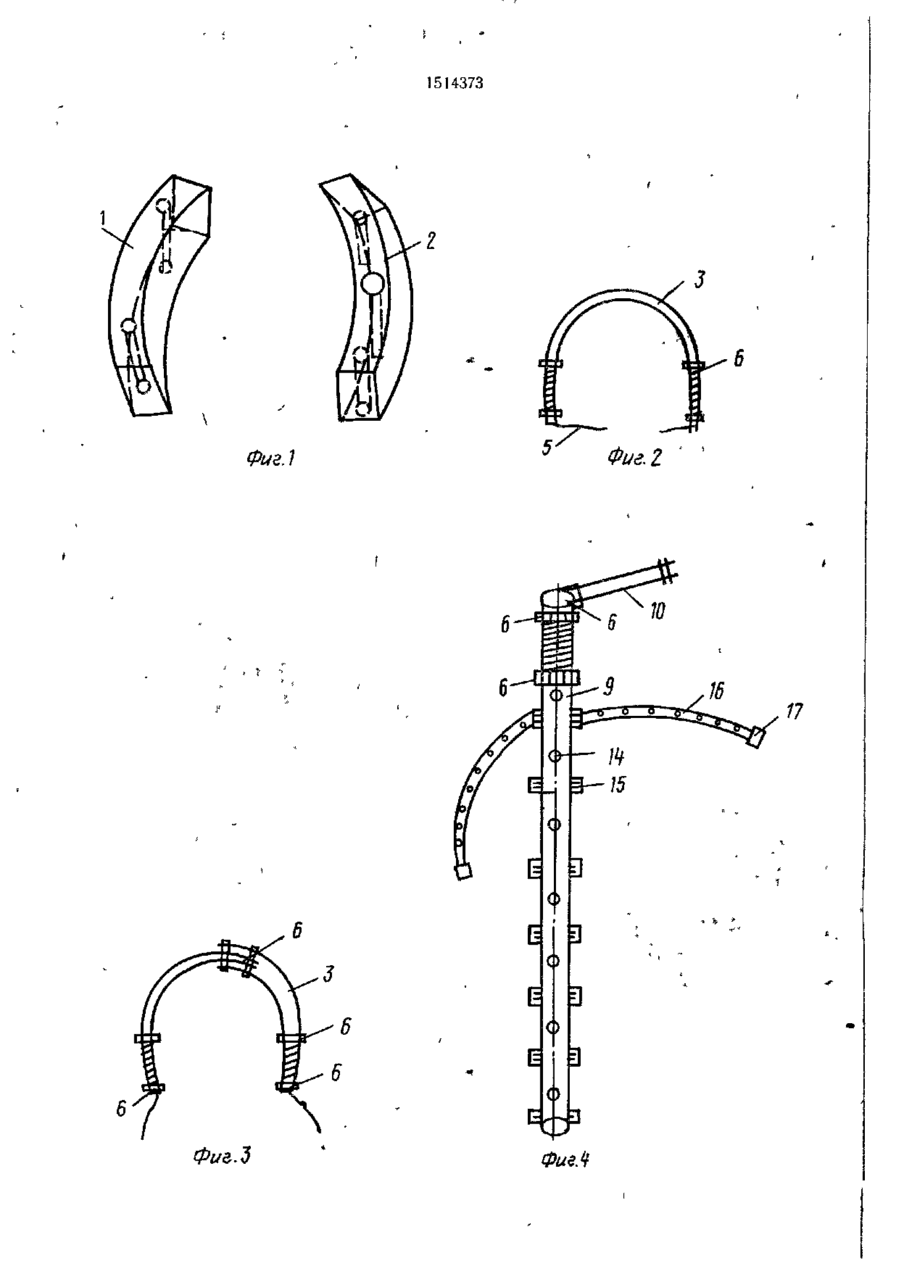

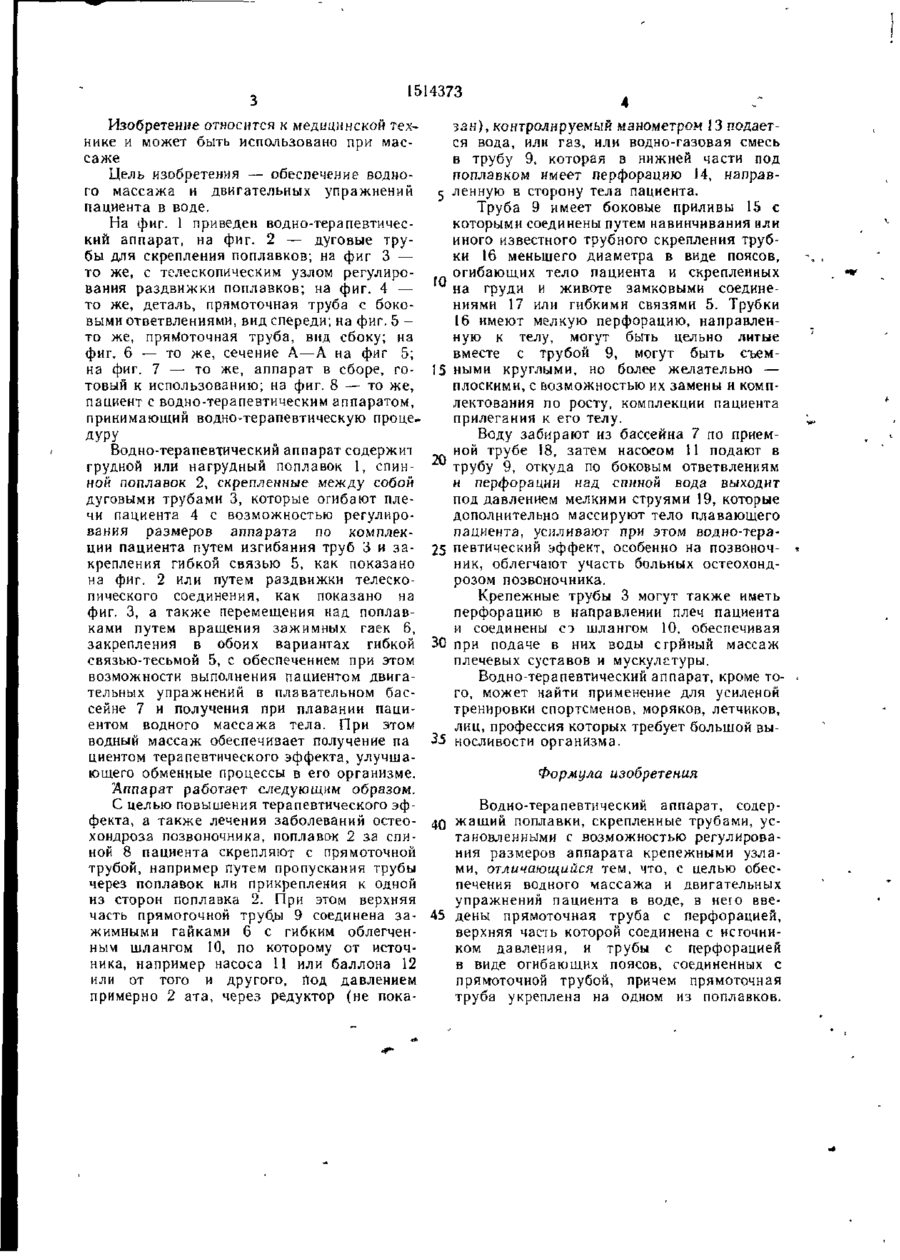

Изобретение относится к медицинскому оборудованию и может быть использовано при массаже Цель изобретения — обеспечение водного массажа и двигатель ных упражнений пациента в воде Аппарат имеет поплавки, скрепленные сверчу со шлангом, содержащим под давлением воду, газ, водно-газовую смесь или один из этих компонентов, проходящих в нижнюю трубу 9, имеющую со стороны спины ndциента отверстия 14, через которые струями выходит массажный компонент и при этом выполняет массаж позвоночника пациента Кроме того, труба 9 содержит ответвления, опоясывающие тело, массируемое компонентом Кольцевые трубы скрепленные с ответвлениями, обеспечивают подачу компонента на оконечности тела и их массаж с одновременным передвижением пациента по бассейну, при этом шланг 10 скреплен со штангой, возвышающейся над бассейном Аппарат может быть выполнен по форме и размерам спины и груди пациента со встроенными продольными трубками и совмещен с поплавком 2 с отверстиями с внутренней стороны для выхода струй компонента Труба 9 может быть выполнена в виде комбинезона, собранного из трубок 16, совмещенного с поплавком, ( обеспечением плавучести и передвижения пациента от реактивной струи компонента и выполнения им двигательных упражнений 8 ил Фаг 7 1514373 Изобретение относится к медицинской технике и может быть использовано при массаже Цель изобретения — обеспечение водного массажа и двигательных упражнений 5 пациента в воде. На фиг. 1 приведен водно-терапевтический аппарат, на фиг. 2 — дуговые трубы для скрепления поплавков; на фиг 3 — то же, с телескопическим узлом регулирования раздвижки поплавков; на фиг. 4 — то же, деталь, прямоточная труба с боковыми ответвлениями, вид спереди; на фиг. 5 то же, прямоточная труба, вид сбоку; на фиг. 6 — то же, сечение А—А на фиг 5; на фиг. 7 —-то же, аппарат в сборе, го- 15 товый к использованию; на фиг. 8 — то же, пациент с водно-терапевтическим аппаратом, принимающий водно-терапевтическую процеДУРУ Водно-терапевтический аппарат содержит грудной или нагрудный поплавок 1, спинной поплавок 2, скрепленные между собой дуговыми трубами 3, которые огибают плечи пациента 4 с возможностью регулирования размеров аппарата по комплекции пациента путем изгибания труб 3 и за- 25 крепления гибкой связью 5, как показано на фиг. 2 или путем раздвижки телескопического соединения, как показано на фиг. 3, а также перемещения над поплавками путем вращения зажимных гаек 6, закрепления в обоих вариантах гибкой 30 связью-тесьмой 5, с обеспечением при этом возможности выполнения пациентом двигательных упражнений в плавательном бассейне 7 и получения при плавании пациентом водного массажа тела. При этом водный массаж обеспечивает получение па 35 циентом терапевтического эффекта, улучшающего обменные процессы в его организме. Аппарат работает следующим образом. С целью повышения терапевтического эффекта, а также лечения заболеваний остео- 40 хондроза позвоночника, поплавок 2 за спиной 8 пациента скрепляют с прямоточной трубой, например путем пропускания трубы через поплавок или прикрепления к одной из сторон поплавка 2. При этом верхняя часть прямоточной труб.ы 9 соединена за- 45 жимными гайками 6 с гибким облегченным шлангом 10, по которому от источника, например насоса 11 или баллона 12 или от того и другого, под давлением примерно 2 ата, через редуктор (не пока зан), контролируемый манометром 3 3 подается вода, или газ, или водно-газовая смесь в трубу 9, которая в нижней части под поплавком имеет перфорацию 14, направленную в сторону тела пациента. Труба 9 имеет боковые приливы 15 с которыми соединены путем навинчивания или иного известного трубного скрепления трубки 16 меньшего диаметра в виде поясов, огибающих тело пациента и скрепленных на груди и животе замковыми соединениями 17 или гибкими связями 5. Трубки 16 имеют мелкую перфорацию, направленную к телу, могут быть цельно литые вместе с трубой 9, могут быть съемными круглыми, но более желательно — плоскими, с возможностью их замены и комплектования по росту, комплекции пациента прилегания к его телу. Воду забирают из бассейна 7 по приемной трубе 18, затем насосом 11 подают в трубу 9, откуда по боковым ответвлениям и перфорации над спиной вода выходит под давлением мелкими струями 19, которые дополнительно массируют тело плавающего пациента, усиливают при этом водно-терапевтический эффект, особенно на позвоноч- * ник, облегчают участь больных остеохондрозом позвоночника. Крепежные трубы 3 могут также иметь перфорацию в направлении плеч пациента и соединены о шлангом 10, обеспечивая при подаче в них воды сгрйный массаж плечевых суставов и мускулатуры. Водно-терапевтический аппарат, кроме то- го, может найти применение для усилен ой тренировки спортсменов, моряков, летчиков, лиц, профессия которых требует большой выносливости организма. Формула изобретения Водно-терапевтический аппарат, содержащий поплавки, скрепленные трубами, установленными с возможностью регулирования размеров аппарата крепежными узлами, отличающийся тем, что, с целью обеспечения водного массажа и двигательных упражнений пациента в воде, в нею введены прямоточная труба с перфорацией, верхняя часть которой соединена с источником давления, и трубы с перфорацией в виде огибающих поясов, соединенных с прямоточной трубой, причем прямоточная труба укреплена на одном из поплавков. 1514373 Фиг. 2 Фыг.1 Фие.д ФиеЛ 1514373 Составитель А Новиков Техред И Верес Корректор М Максичишинец Редактор В Ковтун Тираж 643 Подписное Заказ 61 12/6 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гсігаринл, 101
