Візок рейкового транспортного засобу
Номер патенту: 6142
Опубліковано: 29.12.1994
Автори: Волков Наум Романович, Бердичевський Ізраіль Якович, Шибалов Сергій Федорович, Мішин Володимир Васильович, Зябрев Володимир Олександрович, Севастьянов Євгеній Олександрович
Формула / Реферат
Тележка рельсового транспортного средства, содержащая две опирающиеся на колесные пары через упругие элементы полурамы, связанные между собой соединительным элементом, отличающаяся тем, что,с целью повышения надежности, она снабжена дополнительными упругими элементами, а соединительный элемент выполнен в виде П-образной горизонтальной балки, перемычка которой средней частью посредством горизонтального продольного шарнира связана с одной полурамой, а ветви посредством вертикальных штырей - с другой полурамой, причем дополнительные упругие элементы закреплены одними концами на первой указанной полураме симметрично относительно ее продольной оси, а другими концами расположены с возможностью контакта с П-образной балкой.
Текст

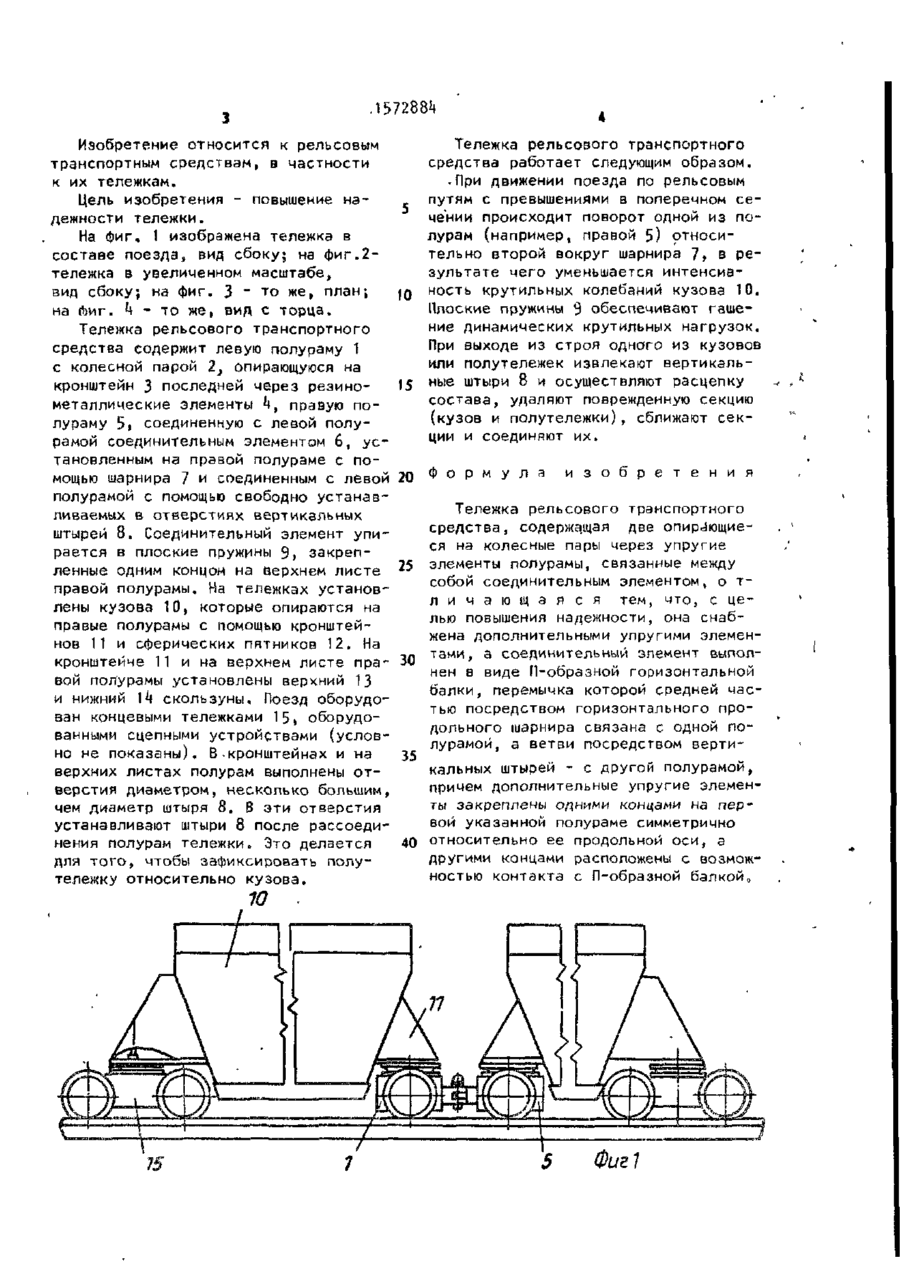

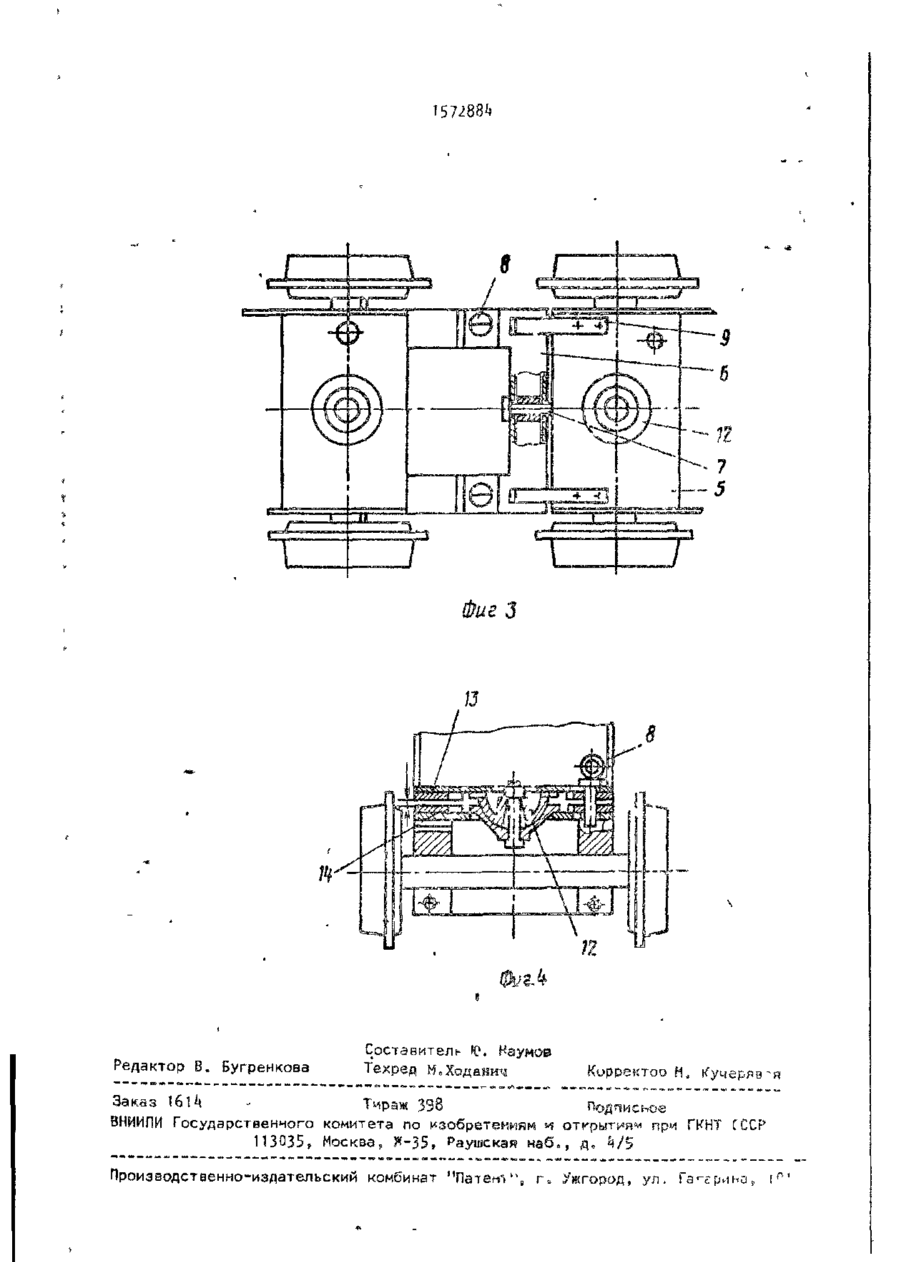

Изобретение относится к Dt-льсоеым транспортным средствам, в частности к их тележкам. Цель изобретения - повышение наде кности телемі и. Тележка рельсового транспортного средства содержит левую полураму 1 с колесной парой 2, опирающуюся на кронштейн 3 последней через резинометаллимеские элементы ' і правую по-, лураму Ь> соединенную с лезой погурамои соединительным элементом, ус тановленным на правой полураме с помощью шарнира и соединенным с левой полурамой с помощью свободно устанавливаемых в отв-ерстиях полурам вертикальных штырей 8. Соединительный элемент упирается в плоские пружины 9, закрепленные одним концом нн верхнем листе правой полурамы. На тележках установлены кузова, котор э опираются на правке полурамы с помощью кронштейнов и сферических пя!ников 12. На кронштейне и на верхнем листе правой полурамы установлены верхний и нижний скользуны. Поезд оборудован концевыми тележками, обе р} дованн-іми сцьпн* w устройствами. В кронштейнах и на верхних листах полурам выполнены отверстия диаметром штыря 8. В э ж отверстия устанавливают штыри 8 nov-ле рассоединє , я полурам теле ж и. Эти делаі ется }тг1 •'"ого, чтсЪы j-iQ/Иксирс зать nufi> іегижку uiHOvHfui r о кузова. , Ч W/ . 5 J і І QO .157288*4 Изобретение относится к рельсовым транспортным средствам» в частности к их тележкам. Цель изобретения - повышение на, дежности тележки. На фиг, 1 изображена тележка в составе поезда, вид сбоку; на фиг.2тележка в увеличенном масштабе, вид сбоку; на фиг. 3 ' то же, план; JQ на Лиг. k - то же, вид с торца. Тележка рельсового транспортного средства содержит левую полураму 1 с колесной парой %} опирающуюся на кронштейн 3 последней через резино- 15 металлические элементы ht правую полураму 5» соединенную с левой полурамой соединительным элементом 6, установленным на правой полураме с помощью шарнира 7 и соединенным с левой 20 полурамой с помощью свободно устанавливаемых в отверстиях вертикальных штырей 8. Соединительный элемент упирается в плоские пружины 9, закрепленные одним концом на верхнем листе 25 правой полурамы. На тележках установлены кузова 10, которые опираются на правые полурамы с помощью кронштейнов 11 и сферических пятников 12. На кронштейне 11 и на верхнем листе пра- 30 вой полурамы установлены верхний 13 и нижний Й скользуны. Поезд оборудован концевыми тележками 15» оборудованными сцепными устройствами (условно не показаны). В-кронштейнах и на 35 верхних листах полурам выполнены отверстия диаметром, несколько большим, чем диаметр штыря 8. В эти отверстия устанавливают штыри 8 после рассоединения полурам тележки. Это делается 40 для того, чтобы зафиксировать полутележку относительно кузова. Тележка рельсового транспортного средства работает следующим образом. •При движении поезда по рельсовым путям с превышениями в поперечном сечении происходит поворот одной из полурам (например, правой 5) относительно второй вокруг шарнира 7» в результате чего уменьшается интенсивность крутильных колебаний кузова 10. Плоские пружины 9 обеспечивают гашение динамических крутильных нагрузок. При выходе из строя одного из кузовов или полутележек извлекают вертикальные штыри 8 и осуществляют расцепку состава, удаляют поврежденную секцию (кузов и полутележки), сближают секции и соединяют их. Ф о р м у л а и з о б р е т е н и я Тележка рельсового транспортного средства, содержащая две опирающиеся на колесные пары через упругие элементы полурамы, связанные между собой соединительным элементом, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности, она снабжена дополнительными упругими элементами, а соединительным элемент выполнен в виде И-образной горизонтальной балки, перемычка которой средней частью посредством горизонтального продольного шарнира связана с одной полурамой, а ветви посредством вертикальных штырей - с другой полурамой, причем дополнительные упругие элементы закреплены одними концами на первой указанной полураме симметрично относительно ее продольной оси, а другими концами расположены с возможностью контакта с П-образной балкойо 10 . _J Редактор 8. Бугреикова Составителк Ю. Наумов Техред М.Ходакич Корректоо Н ; Кучеряв-н Заказ \6\к Тчрзж 398 Подписное ВНИИПИ Государственчого комитета по изобретениям ч открытия** при ГКНТ СССР 113035» Москва, К-35, Раушская наб Производственно-издательский комбинат п Па7ем1 1 е г . Ужгород, ул г*
