Інкубатор побутовий скорика

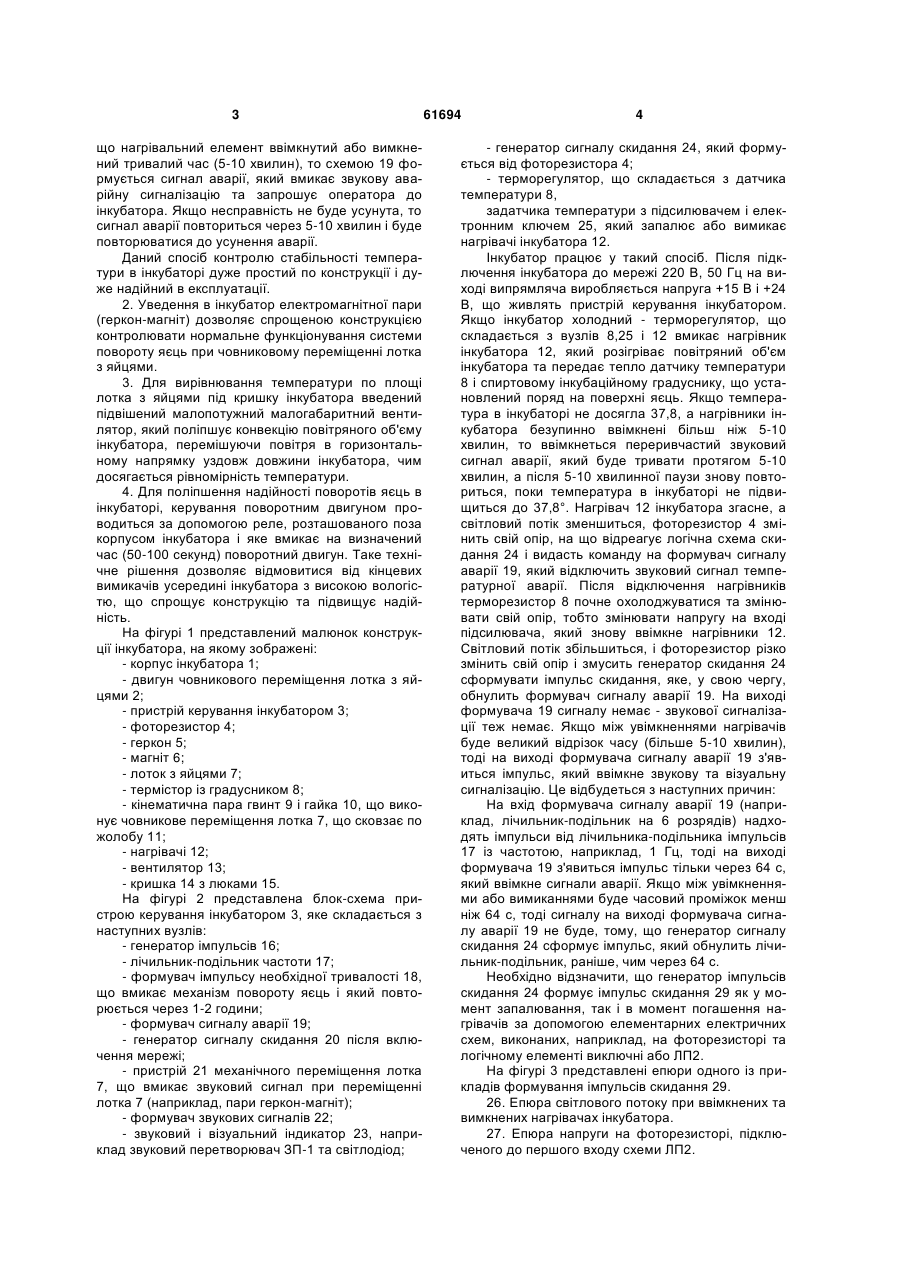

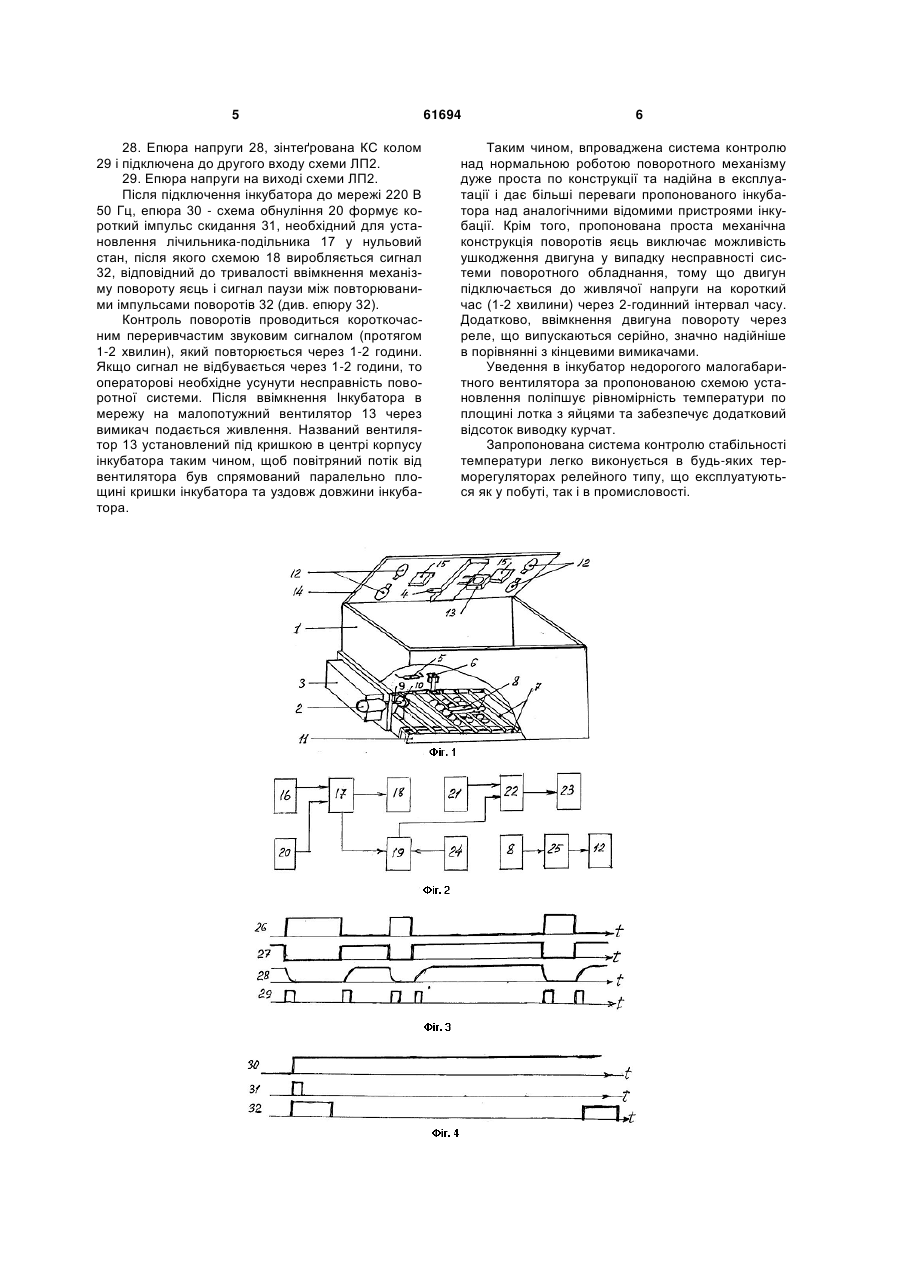

Побутовий інкубатор, що складається з корпусу інкубатора, лотка для яєць, електроприводу переміщення лотка для яєць, терморегулятора, 3 що нагрівальний елемент ввімкнутий або вимкнений тривалий час (5-10 хвилин), то схемою 19 формується сигнал аварії, який вмикає звукову аварійну сигналізацію та запрошує оператора до інкубатора. Якщо несправність не буде усунута, то сигнал аварії повториться через 5-10 хвилин і буде повторюватися до усунення аварії. Даний спосіб контролю стабільності температури в інкубаторі дуже простий по конструкції і дуже надійний в експлуатації. 2. Уведення в інкубатор електромагнітної пари (геркон-магніт) дозволяє спрощеною конструкцією контролювати нормальне функціонування системи повороту яєць при човниковому переміщенні лотка з яйцями. 3. Для вирівнювання температури по площі лотка з яйцями під кришку інкубатора введений підвішений малопотужний малогабаритний вентилятор, який поліпшує конвекцію повітряного об'єму інкубатора, перемішуючи повітря в горизонтальному напрямку уздовж довжини інкубатора, чим досягається рівномірність температури. 4. Для поліпшення надійності поворотів яєць в інкубаторі, керування поворотним двигуном проводиться за допомогою реле, розташованого поза корпусом інкубатора і яке вмикає на визначений час (50-100 секунд) поворотний двигун. Таке технічне рішення дозволяє відмовитися від кінцевих вимикачів усередині інкубатора з високою вологістю, що спрощує конструкцію та підвищує надійність. На фігурі 1 представлений малюнок конструкції інкубатора, на якому зображені: - корпус інкубатора 1; - двигун човникового переміщення лотка з яйцями 2; - пристрій керування інкубатором 3; - фоторезистор 4; - геркон 5; - магніт 6; - лоток з яйцями 7; - термістор із градусником 8; - кінематична пара гвинт 9 і гайка 10, що виконує човникове переміщення лотка 7, що сковзає по жолобу 11; - нагрівачі 12; - вентилятор 13; - кришка 14 з люками 15. На фігурі 2 представлена блок-схема пристрою керування інкубатором 3, яке складається з наступних вузлів: - генератор імпульсів 16; - лічильник-подільник частоти 17; - формувач імпульсу необхідної тривалості 18, що вмикає механізм повороту яєць і який повторюється через 1-2 години; - формувач сигналу аварії 19; - генератор сигналу скидання 20 після включення мережі; - пристрій 21 механічного переміщення лотка 7, що вмикає звуковий сигнал при переміщенні лотка 7 (наприклад, пари геркон-магніт); - формувач звукових сигналів 22; - звуковий і візуальний індикатор 23, наприклад звуковий перетворювач ЗП-1 та світлодіод; 61694 4 - генератор сигналу скидання 24, який формується від фоторезистора 4; - терморегулятор, що складається з датчика температури 8, задатчика температури з підсилювачем і електронним ключем 25, який запалює або вимикає нагрівачі інкубатора 12. Інкубатор працює у такий спосіб. Після підключення інкубатора до мережі 220 В, 50 Гц на виході випрямляча виробляється напруга +15 В і +24 В, що живлять пристрій керування інкубатором. Якщо інкубатор холодний - терморегулятор, що складається з вузлів 8,25 і 12 вмикає нагрівник інкубатора 12, який розігріває повітряний об'єм інкубатора та передає тепло датчику температури 8 і спиртовому інкубаційному градуснику, що установлений поряд на поверхні яєць. Якщо температура в інкубаторі не досягла 37,8, а нагрівники інкубатора безупинно ввімкнені більш ніж 5-10 хвилин, то ввімкнеться переривчастий звуковий сигнал аварії, який буде тривати протягом 5-10 хвилин, а після 5-10 хвилинної паузи знову повториться, поки температура в інкубаторі не підвищиться до 37,8°. Нагрівач 12 інкубатора згасне, а світловий потік зменшиться, фоторезистор 4 змінить свій опір, на що відреагує логічна схема скидання 24 і видасть команду на формувач сигналу аварії 19, який відключить звуковий сигнал температурної аварії. Після відключення нагрівників терморезистор 8 почне охолоджуватися та змінювати свій опір, тобто змінювати напругу на вході підсилювача, який знову ввімкне нагрівники 12. Світловий потік збільшиться, і фоторезистор різко змінить свій опір і змусить генератор скидання 24 сформувати імпульс скидання, яке, у свою чергу, обнулить формувач сигналу аварії 19. На виході формувача 19 сигналу немає - звукової сигналізації теж немає. Якщо між увімкненнями нагрівачів буде великий відрізок часу (більше 5-10 хвилин), тоді на виході формувача сигналу аварії 19 з'явиться імпульс, який ввімкне звукову та візуальну сигналізацію. Це відбудеться з наступних причин: На вхід формувача сигналу аварії 19 (наприклад, лічильник-подільник на 6 розрядів) надходять імпульси від лічильника-подільника імпульсів 17 із частотою, наприклад, 1 Гц, тоді на виході формувача 19 з'явиться імпульс тільки через 64 с, який ввімкне сигнали аварії. Якщо між увімкненнями або вимиканнями буде часовий проміжок менш ніж 64 с, тоді сигналу на виході формувача сигналу аварії 19 не буде, тому, що генератор сигналу скидання 24 сформує імпульс, який обнулить лічильник-подільник, раніше, чим через 64 с. Необхідно відзначити, що генератор імпульсів скидання 24 формує імпульс скидання 29 як у момент запалювання, так і в момент погашення нагрівачів за допомогою елементарних електричних схем, виконаних, наприклад, на фоторезисторі та логічному елементі виключні або ЛП2. На фігурі 3 представлені епюри одного із прикладів формування імпульсів скидання 29. 26. Епюра світлового потоку при ввімкнених та вимкнених нагрівачах інкубатора. 27. Епюра напруги на фоторезисторі, підключеного до першого входу схеми ЛП2. 5 28. Епюра напруги 28, зінтеґрована КС колом 29 і підключена до другого входу схеми ЛП2. 29. Епюра напруги на виході схеми ЛП2. Після підключення інкубатора до мережі 220 В 50 Гц, епюра 30 - схема обнуління 20 формує короткий імпульс скидання 31, необхідний для установлення лічильника-подільника 17 у нульовий стан, після якого схемою 18 виробляється сигнал 32, відповідний до тривалості ввімкнення механізму повороту яєць і сигнал паузи між повторюваними імпульсами поворотів 32 (див. епюру 32). Контроль поворотів проводиться короткочасним переривчастим звуковим сигналом (протягом 1-2 хвилин), який повторюється через 1-2 години. Якщо сигнал не відбувається через 1-2 години, то операторові необхідне усунути несправність поворотної системи. Після ввімкнення Інкубатора в мережу на малопотужний вентилятор 13 через вимикач подається живлення. Названий вентилятор 13 установлений під кришкою в центрі корпусу інкубатора таким чином, щоб повітряний потік від вентилятора був спрямований паралельно площині кришки інкубатора та уздовж довжини інкубатора. 61694 6 Таким чином, впроваджена система контролю над нормальною роботою поворотного механізму дуже проста по конструкції та надійна в експлуатації і дає більші переваги пропонованого інкубатора над аналогічними відомими пристроями інкубації. Крім того, пропонована проста механічна конструкція поворотів яєць виключає можливість ушкодження двигуна у випадку несправності системи поворотного обладнання, тому що двигун підключається до живлячої напруги на короткий час (1-2 хвилини) через 2-годинний інтервал часу. Додатково, ввімкнення двигуна повороту через реле, що випускаються серійно, значно надійніше в порівнянні з кінцевими вимикачами. Уведення в інкубатор недорогого малогабаритного вентилятора за пропонованою схемою установлення поліпшує рівномірність температури по площині лотка з яйцями та забезпечує додатковий відсоток виводку курчат. Запропонована система контролю стабільності температури легко виконується в будь-яких терморегуляторах релейного типу, що експлуатуються як у побуті, так і в промисловості. 7 Комп’ютерна верстка Л. Купенко 61694 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
