Інкубатор

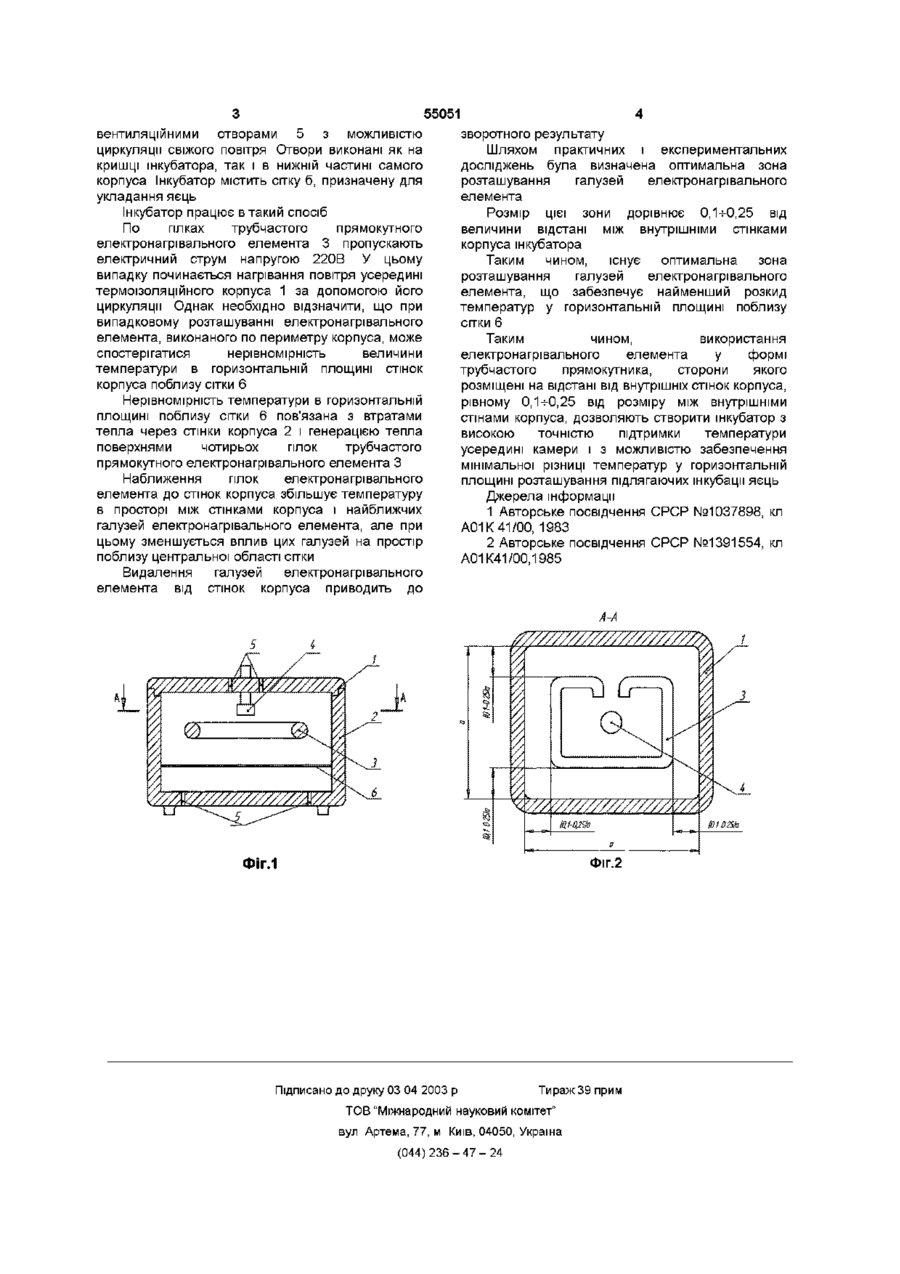

Інкубатор, що містить термоізоляційний Винахід відноситься до області птахівництва, а більш конкретно до пристроїв інкубаторів для виведення молодняку різних порід птахів у домашніх умовах з автоматичним процесом інкубації Відомий домашній інкубатор [1], що містить термоізоляційний корпус з отворами для циркуляції повітря і розміщені в ньому лотки, вентилятор, нагрівальний елемент І терморегулятор, забезпечений датчиком і регулятором температури і виконаний з можливістю автоматичної підтримки температури інкубації яєць, причому вентилятор, нагрівальний елемент і терморегулятор розміщені в різних частинах корпуса інкубатора Найбільш близьким по технічній сутності до пропонованого технічного рішення є інкубатор [2], що містить термостатну камеру, усередині якої є лоток чи сітка для яєць, електронагрівальні елементи, ємність з водою, отвори для циркуляції повітря Недоліком даного інкубатора є те, що у відомому інкубаторі [2], у лотку виконані наскрізні паралельно розташовані пази, між якими встановлені нагрівальні елементи, розміщені на поверхні дна лотка При такому розташуванні нагрівальних елементів і пазів відбувається локальне нагрівання яйця знизу, що суперечить природній інкубації яєць В ідеальному випадку тепло повинне підводиться зверху Застосування нагрівача у виді спіралі чи нитки і його розташування безпосередньо біля дна лотка призводить до великого перепаду температур у зоні розташування яєць навіть при наявності рознімнии корпус, у стінках якого виконані вентиляційні отвори, а усередині встановлений електронагрівальний елемент і блок терморегулятора, який відрізняється тим, що електронагрівальний елемент виконаний у формі трубчастого прямокутника, сторони якого розміщені на відстані від внутрішніх стінок корпуса, що дорівнює 0,1-0,25 від розміру між внутрішніми стінками корпуса вентилятора В основу винаходу поставлена задача створити інкубатор з високою точністю підтримки температури усередині камери і з можливістю забезпечення мінімальної різниці температур у горизонтальній площині розташування підлягаючих інкубації яєць Ця задача вирішується тим, що інкубатор, що містить рознімнии термоізоляційний корпус, у стінках якого виконані вентиляційні отвори, а усередині встановлений електронагрівальний елемент і блок терморегулятора, причому електронагрівальний елемент виконаний у формі трубчастого прямокутника, сторони якого розміщені на відстані від внутрішніх стінок термоізоляційного корпуса, рівному 0,1-ь0,25 від розміру між внутрішніми стінами корпуса Виконання електронагрівального елемента у формі трубчастого прямокутника, сторони якого розміщені на відстані від внутрішніх стінок корпуса, рівному 0,1-ь0,25 від розміру між внутрішніми стінами корпуса, дозволяють створити інкубатор з високою точністю підтримки температури усередині камери і з можливістю забезпечення мінімальної різниці температур у горизонтальній площині розташування підлягаючих інкубації яєць На фіг 1 зображений загальний вид інкубатора в розрізі, на фіг 2 - загальний вид зверху (вид А) Інкубатор містить виготовлені з термоізоляційного матеріалу корпус 1 і кришку 2, розміщений по периметрі корпуса трубчастий прямокутний електронагрівальний елемент 3, блок терморегулятора 4 Корпус і кришка виконані з ю о ю ю 55051 вентиляційними отворами 5 з можливістю циркуляції свіжого повітря Отвори виконані як на кришці інкубатора, так і в нижній частині самого корпуса Інкубатор містить сітку б, призначену для укладання яєць Інкубатор працює в такий спосіб По гілках трубчастого прямокутного електронагрівального елемента 3 пропускають електричний струм напругою 220В У цьому випадку починається нагрівання повітря усередині термоізоляційного корпуса 1 за допомогою його циркуляції Однак необхідно відзначити, що при випадковому розташуванні електронагрівального елемента, виконаного по периметру корпуса, може спостерігатися нерівномірність величини температури в горизонтальній площині стінок корпуса поблизу сітки 6 Нерівномірність температури в горизонтальній площині поблизу сітки 6 пов'язана з втратами тепла через стінки корпуса 2 і генерацією тепла поверхнями чотирьох гілок трубчастого прямокутного електронагрівального елемента З Наближення гілок електронагрівального елемента до стінок корпуса збільшує температуру в просторі між стінками корпуса і найближчих галузей електронагрівального елемента, але при цьому зменшується вплив цих галузей на простір поблизу центральної області сітки Видалення галузей електронагрівального елемента від стінок корпуса приводить до зворотного результату Шляхом практичних і експериментальних досліджень була визначена оптимальна зона розташування галузей електронагрівального елемента Розмір цієї зони дорівнює 0,1-ь0,25 від величини відстані між внутрішніми стінками корпуса інкубатора Таким чином, існує оптимальна зона розташування галузей електронагрівального елемента, що забезпечує найменший розкид температур у горизонтальній площині поблизу сітки 6 Таким чином, використання електронагрівального елемента у формі трубчастого прямокутника, сторони якого розміщені на відстані від внутрішніх стінок корпуса, рівному 0,1-ь0,25 від розміру між внутрішніми стінами корпуса, дозволяють створити інкубатор з високою точністю підтримки температури усередині камери і з можливістю забезпечення мінімальної різниці температур у горизонтальній площині розташування підлягаючих інкубації яєць Джерела інформації 1 Авторське посвідчення СРСР №1037898, кл А01К41/00, 1983 2 Авторське посвідчення СРСР №1391554, кл А01 «41/00,1985 А-А У///////Ж///Ш///////Л ФІГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
