Пристрій для одержання конденсату водяних парів видиханого повітря

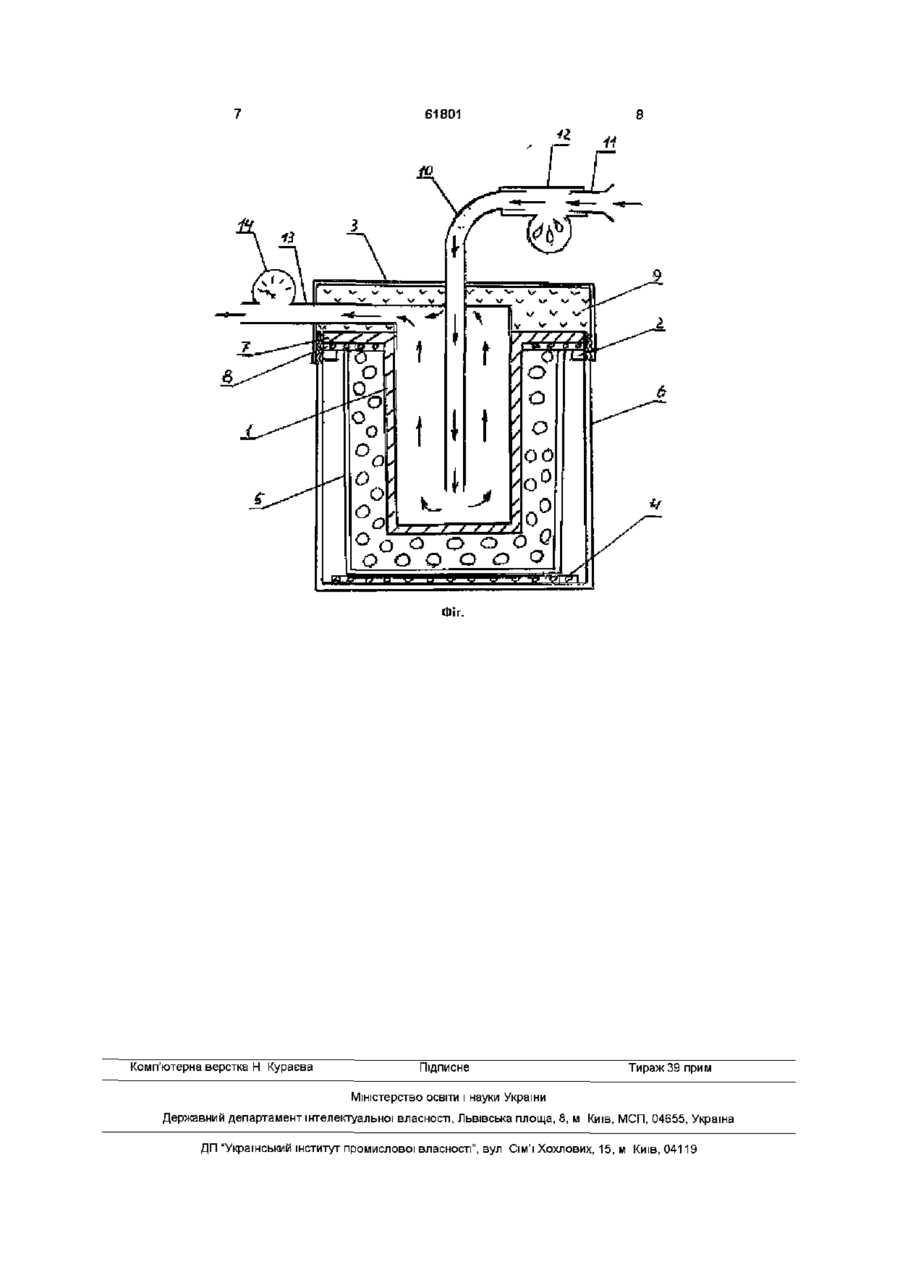

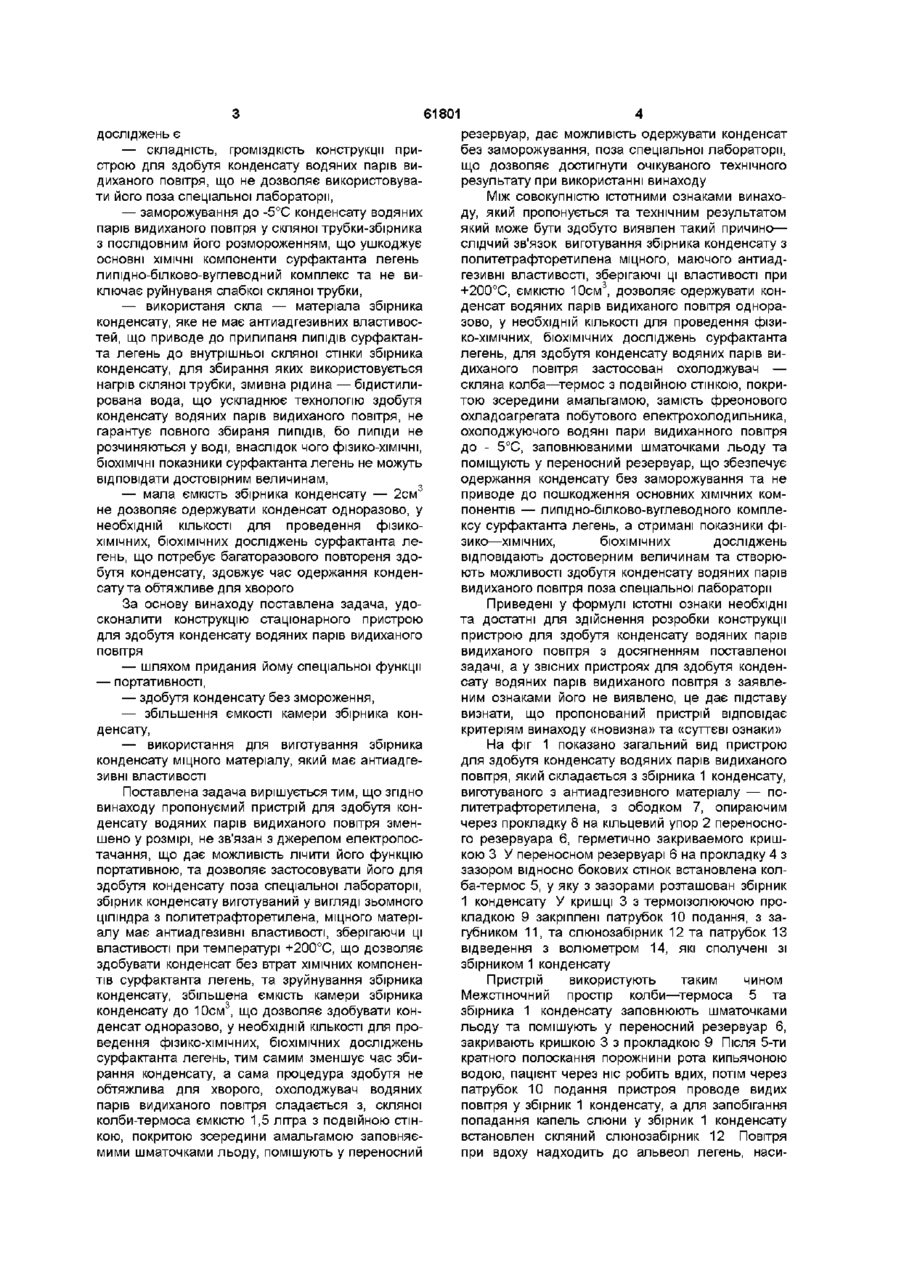

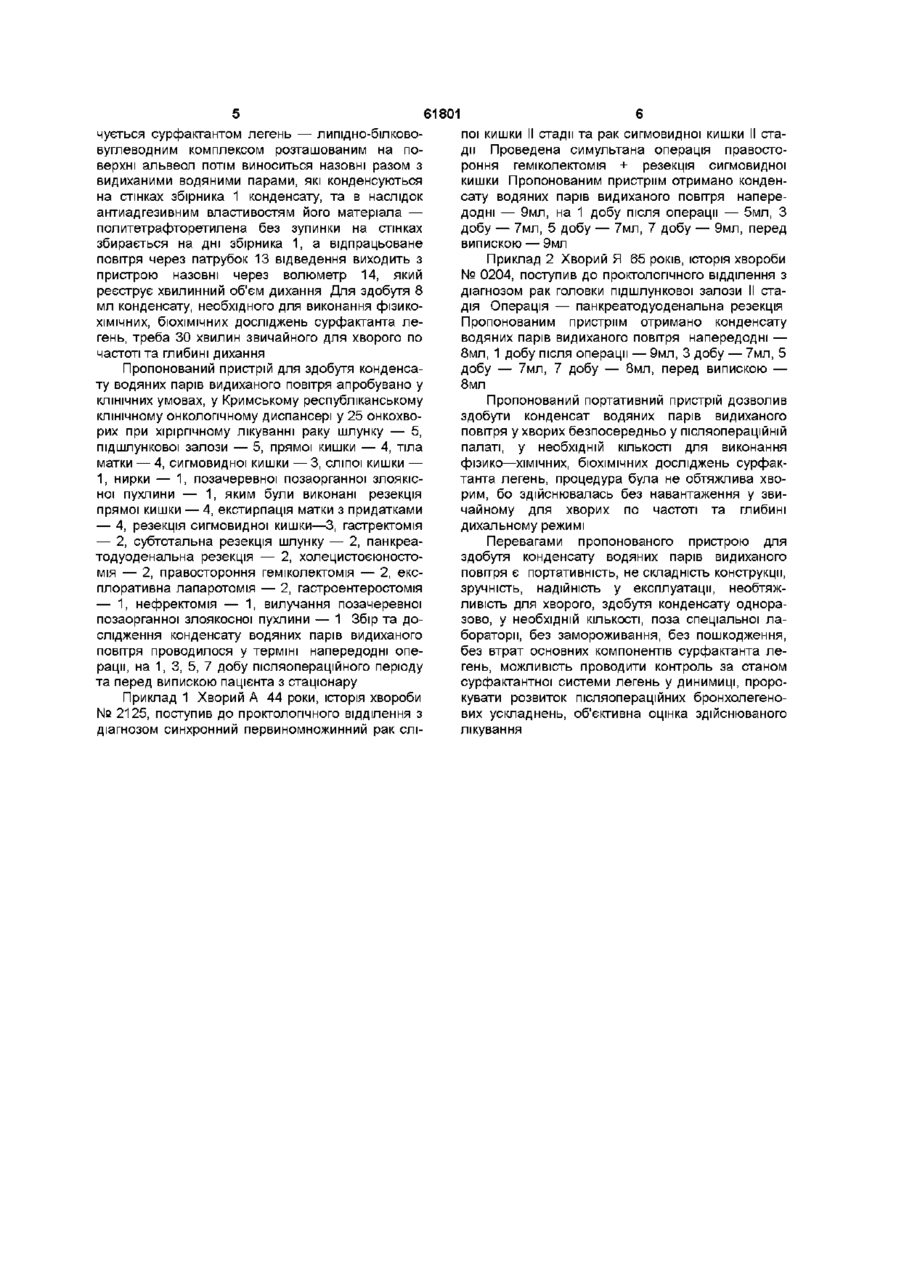

Пристрій для одержання конденсату водяних парів видиханого повітря, що містить збірник кон Винахід відноситься до медичної техніки, зокрема до пристроїв для здобутя конденсату водяних парів видиханого повітря та може бути використане для вивчання сурфактантної системи легень при бронхолегенових ускладненнях у хірурги Відомий пристрій для здобуття конденсату водяних парів видиханого повітря у стаціонарних, спеціальній лабораторії, умовах (Сотников Е Е Методика сбора конденсирующих микропримесей выдыхаемого воздуха человека для последующего газохроматографического анализа//Космическая биология и авиакосмическая медицина — 1975 — №2 — С 73-75), який складається з зьомної скляної трубки—збірника конденсату водяних парів видиханого повітря, розташованої у морозильному металевому порожньому корпусі, охолоджуваному парами рідкого азоту з робочою температурою від -160°С до 175°С, призначеного для виморожування водяних парів видиханого повітря на стінках скляної трубки—збірника конденсату Ознаки, які збігаються з суттєвими ознаками пропонованого пристрою для здобутя конденсату водяних парів видиханого повітря, є збірник конденсату видиханого повітря та охолоджувач Ознаки, які перешкоджають досягненню очікуваного технічного результату є — заморожування конденсату водяних парів видиханого повітря, що приводе до ушкодження основних ХІМІЧНИХ компонентів сурфактанта легень липідно—білково—вуглеводного комплексу, — матеріал збірника конденсату — скло, яке не має антиадгезивних властивостей, що приводе денсату з патрубками подавання і відведення видиханого повітря та охолоджувача, який відрізняється тим, що збірник конденсату виготовлений з політетрафторетилену, а охолоджувач у вигляді колби-термоса, простір між стінками якого та збірником конденсату заповнюють льодом до прилипання ЛИПІДІВ сурфактанта легень до внутрішньої скляної стінки збірника конденсату для збирання яких використовується змивна рідина — бідистилірована вода та нагрівання скляної трубки, але це не гарантує повне збирання ЛИПІДІВ сурфактанта легень конденсату, — мала ємкість не дозволяє одноразово одержати необхідну КІЛЬКІСТЬ конденсату для проведення фізико—ХІМІЧНИХ, біохімічних досліджень сурфактанта легень, що потребує багаторазового повторення здобутя конденсату Прототипом обрано пристрій для здобутя конденсату водяних парів видиханого повітря в спеціальній лабораторії, стаціонарних умовах (Сидоренко Г И , Зборовский Э И , Левина Д И Поверхностно-активные свойства конденсата выдыхаемого воздуха (Новый способ исследования функций легких) Терапевтический архив — 1980 — №3 — С 66 ), який складається з скляної зьомної поглинальної трубки — збірника конденсату видиханого повітря ємністю 2см 3 розташованої у морозильному металевому кожусі охолоджуваного фреоном холодильного агрегату звичайного побутового електрохолодильника Ознаки, які збігаються з суттєвими ознаками пропонованого пристрою для здобутя конденсату водяних парів видиханого повітря є збірник конденсату водяних парів видиханого повітря та охолоджувач Ознаки, які перешкодують досягненю очікуваного технічного результату — здобутя конденсату водяних парів видиханого повітря поза спеціальної лабораторії одноразово, у необхідній КІЛЬКОСТІ, без втрат ХІМІЧНИХ компонентів сурфактанта легень, для проведення його фізико-хімічних, біохімічних о 00 (О 61801 досліджень є — складність, громіздкість конструкції пристрою для здобутя конденсату водяних парів видиханого повітря, що не дозволяє використовувати його поза спеціальної лабораторії, — заморожування до -5°С конденсату водяних парів видиханого повітря у скляної трубки-збірника з послідовним його розмороженням, що ушкоджує основні ХІМІЧНІ компоненти сурфактанта легень липідно-білково-вуглеводний комплекс та не виключає руйнуваня слабкої скляної трубки, — використаня скла — матеріала збірника конденсату, яке не має антиадгезивних властивостей, що приводе до прилипаня ЛИПІДІВ сурфактанта легень до внутрішньої скляної стінки збірника конденсату, для збирання яких використовується нагрів скляної трубки, змивна рідина — бідистилирована вода, що ускладнює технологію здобутя конденсату водяних парів видиханого повітря, не гарантує повного збираня ЛИПІДІВ, бо липіди не розчиняються у воді, внаслідок чого фізико-хімічні, біохімічні показники сурфактанта легень не можуть відповідати достовірним величинам, — мала ємкість збірника конденсату — 2см 3 не дозволяє одержувати конденсат одноразово, у необхідній КІЛЬКОСТІ для проведення фізикоХІМІЧНИХ, біохімічних досліджень сурфактанта легень, що потребує багаторазового повтореня здобутя конденсату, здовжує час одержання конденсату та обтяжливе для хворого За основу винаходу поставлена задача, удосконалити конструкцію стаціонарного пристрою для здобутя конденсату водяних парів видиханого повітря — шляхом придания йому спеціальної функції — портативності, — здобутя конденсату без змороження, — збільшення ємкості камери збірника конденсату, — використання для виготування збірника конденсату міцного матеріалу, який має антиадгезивні властивості Поставлена задача вирішується тим, що згідно винаходу пропонуємий пристрій для здобутя конденсату водяних парів видиханого повітря зменшено у розмірі, не зв'язан з джерелом електропостачання, що дає можливість лічити його функцію портативною, та дозволяє застосовувати його для здобутя конденсату поза спеціальної лабораторії, збірник конденсату виготуваний у вигляді зьомного ціліндра з политетрафторетилена, міцного матеріалу має антиадгезивні властивості, зберігаючи ці властивості при температурі +200°С, що дозволяє здобувати конденсат без втрат ХІМІЧНИХ компонентів сурфактанта легень, та зруйнування збірника конденсату, збільшена ємкість камери збірника конденсату до 10см3, що дозволяє здобувати конденсат одноразово, у необхідній КІЛЬКОСТІ ДЛЯ проведення фізико-хімічних, біохімічних досліджень сурфактанта легень, тим самим зменшує час збирання конденсату, а сама процедура здобутя не обтяжлива для хворого, охолоджувач водяних парів видиханого повітря сладається з, скляної колби-термоса ємкістю 1,5 літра з подвійною стінкою, покритою зсередини амальгамою заповняємими шматочками льоду, помішують у переносний резервуар, дає можливість одержувати конденсат без заморожування, поза спеціальної лабораторії, що дозволяє достигнути очікуваного технічного результату при використанні винаходу Між совокупністю істотними ознаками винаходу, який пропонується та технічним результатом який може бути здобуто виявлен такий причино— слідчий зв'язок виготування збірника конденсату з политетрафторетилена міцного, маючого антиадгезивні властивості, зберігаючі ці властивості при +200°С, ємкістю 10см3, дозволяє одержувати конденсат водяних парів видиханого повітря одноразово, у необхідній КІЛЬКОСТІ для проведення фізиКО-ХІМІЧНИХ, біохімічних досліджень сурфактанта легень, для здобутя конденсату водяних парів видиханого повітря застосован охолоджувач — скляна колба—термос з подвійною стінкою, покритою зсередини амальгамою, замість фреонового охладоагрегата побутового електрохолодильника, охолоджуючого водяні пари видиханного повітря до - 5°С, заповнюваними шматочками льоду та поміщують у переносний резервуар, що збезпечує одержання конденсату без заморожування та не приводе до пошкодження основних ХІМІЧНИХ компонентів — липідно-білково-вуглеводного комплексу сурфактанта легень, а отримані показники фізико—ХІМІЧНИХ, біохімічних досліджень відповідають достоверним величинам та створюють можливості здобутя конденсату водяних парів видиханого повітря поза спеціальної лабораторії Приведені у формулі ІСТОТНІ ознаки необхідні та достатні для здійснення розробки конструкції пристрою для здобутя конденсату водяних парів видиханого повітря з досягненням поставленої задачі, а у звісних пристроях для здобутя конденсату водяних парів видиханого повітря з заявленим ознаками його не виявлено, це дає підставу визнати, що пропонований пристрій відповідає критеріям винаходу «новизна» та «суттєві ознаки» На фіг 1 показано загальний вид пристрою для здобутя конденсату водяних парів видиханого повітря, який складається з збірника 1 конденсату, виготуваного з антиадгезивного матеріалу — политетрафторетилена, з ободком 7, опираючим через прокладку 8 на кільцевий упор 2 переносного резервуара 6, герметично закриваемого кришкою З У переносном резервуарі 6 на прокладку 4 з зазором відносно бокових стінок встановлена колба-термос 5, у яку з зазорами розташован збірник 1 конденсату У кришці 3 з термоізолюючою прокладкою 9 закріплені патрубок 10 подання, з загубником 11, та слюнозабірник 12 та патрубок 13 відведення з волюметром 14, які сполучені зі збірником 1 конденсату Пристрій використують таким чином Межстіночний простір колби—термоса 5 та збірника 1 конденсату заповнюють шматочками льоду та помішують у переносний резервуар 6, закривають кришкою 3 з прокладкою 9 Після 5-ти кратного полоскання порожнини рота кипьячоною водою, пацієнт через ніс робить вдих, потім через патрубок 10 подання пристроя проводе видих повітря у збірник 1 конденсату, а для запобігання попадання капель слюни у збірник 1 конденсату встановлен скляний слюнозабірник 12 Повітря при вдоху надходить до альвеол легень, наси 61801 чується сурфаісгантом легень — липідно-білкововуглеводним комплексом розташованим на поверхні альвеол потім виноситься назовні разом з видиханими водяними парами, які конденсуються на стінках збірника 1 конденсату, та в наслідок антиадгезивним властивостям його матеріала — политетрафторетилена без зупинки на стінках збирається на дні збірника 1, а відпрацьоване повітря через патрубок 13 відведення виходить з пристрою назовні через волюметр 14, який реєструє хвилинний об'єм дихання Для здобутя 8 мл конденсату, необхідного для виконання фізикоХІМІЧНИХ, біохімічних досліджень сурфактанта легень, треба ЗО хвилин звичайного для хворого по частоті та глибині дихання Пропонований пристрій для здобутя конденсату водяних парів видиханого повітря апробувано у КЛІНІЧНИХ умовах, у Кримському республіканському клінічному онкологічному диспансері у 25 онкохворих при хірірпчному лікуванні раку шлунку — 5, підшлункової залози — 5, прямої кишки — 4, тіла матки — 4, сигмовидної кишки — 3, сліпої кишки — 1, нирки — 1, позачеревної позаорганної злоякісної пухлини — 1, яким були виконані резекція прямої кишки — 4, екстирпація матки з придатками — 4, резекція сигмовидної кишки—3, гастректомія — 2, субтотальна резекція шлунку — 2, панкреатодуоденальна резекція — 2, холецистоєюностомія — 2, правостороння геміколектомія — 2, експлоративна лапаротомія — 2, гастроентеростомія — 1, нефректомія — 1, вилучання позачеревної позаорганної злоякосної пухлини — 1 Збір та дослідження конденсату водяних парів видиханого повітря проводилося у терміні напередодні операції, на 1, 3, 5, 7 добу післяопераційного періоду та перед випискою пацієнта з стаціонару Приклад 1 Хворий А 44 роки, історія хвороби № 2125, поступив до проктологічного відділення з діагнозом синхронний первиномножинний рак слі пої кишки II стадії та рак сигмовидної кишки II стадії Проведена симультана операція правостороння геміколектомія + резекція сигмовидної кишки Пропонованим пристрмм отримано конденсату водяних парів видиханого повітря напередодні — 9мл, на 1 добу після операції — 5мл, З добу — 7мл, 5 добу — 7мл, 7 добу — 9мл, перед випискою — 9мл Приклад 2 Хворий Я 65 років, історія хвороби № 0204, поступив до проктологічного відділення з діагнозом рак головки підшлункової залози II стадія Операція — панкреатодуоденальна резекція Пропонованим пристрмм отримано конденсату водяних парів видиханого повітря напередодні — 8мл, 1 добу після операції — 9мл, 3 добу — 7мл, 5 добу — 7мл, 7 добу — 8мл, перед випискою — 8мл Пропонований портативний пристрій дозволив здобути конденсат водяних парів видиханого повітря у хворих безпосередньо у післяопераційній палаті, у необхідній КІЛЬКОСТІ ДЛЯ виконання фізико—ХІМІЧНИХ, біохімічних досліджень сурфактанта легень, процедура була не обтяжлива хворим, бо здійснювалась без навантаження у звичайному для хворих по частоті та глибині дихальному режимі Перевагами пропонованого пристрою для здобутя конденсату водяних парів видиханого повітря є портативність, не складність конструкції, зручність, надійність у експлуатації, необтяжливість для хворого, здобутя конденсату одноразово, у необхідній КІЛЬКОСТІ, поза спеціальної лабораторії, без замороживання, без пошкодження, без втрат основних компонентів сурфактанта легень, можливість проводити контроль за станом сурфактантної системи легень у динимиці, пророкувати розвиток післяопераційних бронхолегенових ускладнень, об'єктивна оцінка здійснюваного лікування 61801 Фіг. Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
