Пристрій для збирання конденсату парів повітря, яке видихають

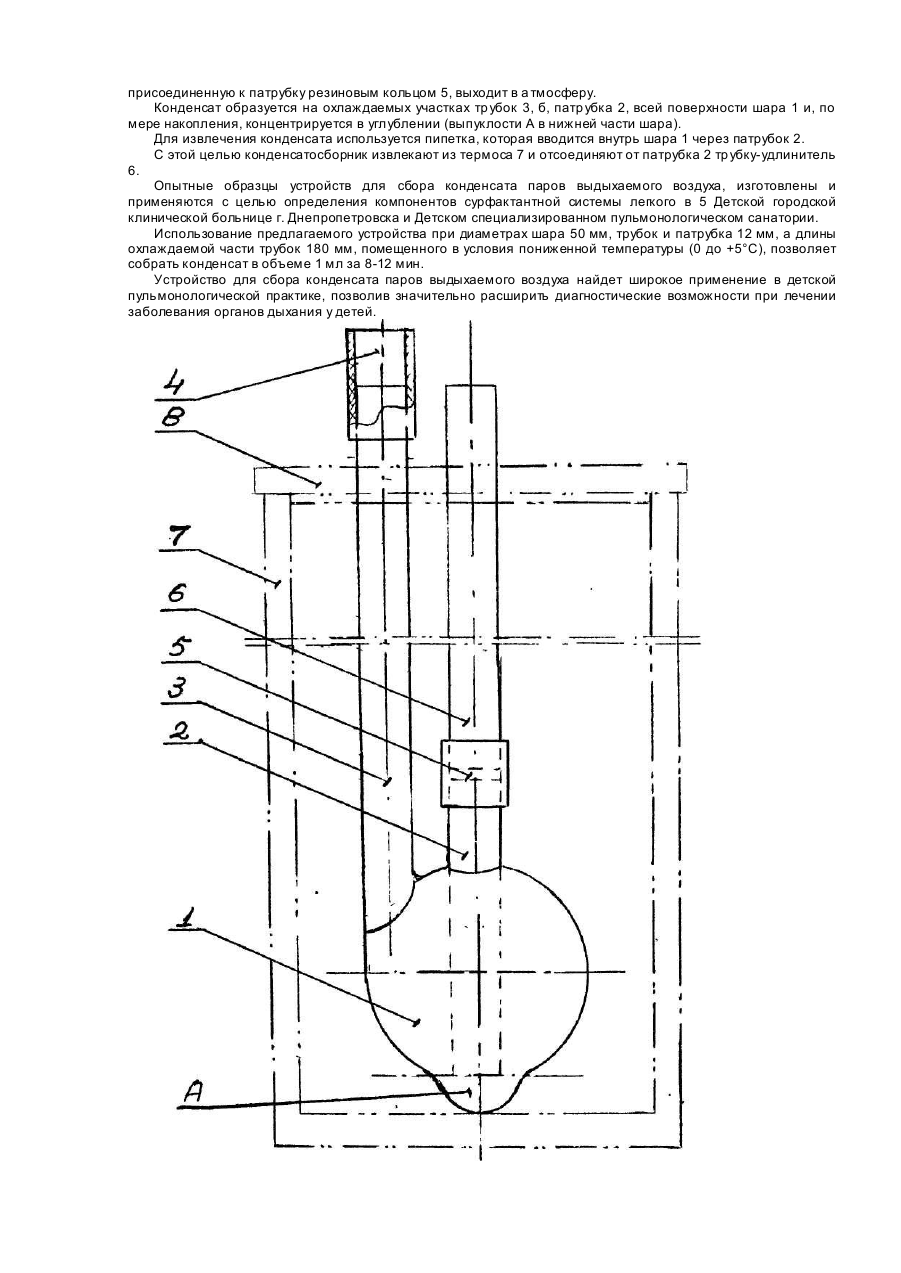

Изобретение относится к медицине, в частности к лабораторным приборам, и конкретно может быть использовано в педиатрии для сбора конденсата паров выдыхаемого воздуха, с целью определения компонентов сур фактантной системы легких. Принятое в качестве прототипа устройство, как и заявленное, содержит конденсатосборник, помещенный в холодильную емкость, например, термос, заполненный водой со льдом и закрытый крышкой с двумя отверстиями, через которые выведены наружу концы обеих трубок конденсатосборника. Конец трубки, в которую вдувают выдыхаемый воздух, резиновым кольцом манжетом соединен с одним концом стеклянной трубки, имеющей в средней части обращенную к низу выпуклость для сбора капель слюны, а на втором конце трубки, в которую вдувают выдыхаемый воздух, закреплен загубник или маска. Описанное выше устройство для сбора конденсата паров выдыхаемого воздуха, удобно в работе и используется при исследовании поверхностно-активных свойств и биохимического состава паров выдыхаемого воздуха у взрослых больных [1]. Причем конденсатосборник устройства, в отличие от заявленного, выполнен в виде цельной U-образной трубки, имеющей одинаковое сечение по всей длине. При диаметре трубки 18-20 мм и длине каждого из параллельно расположенных участков U-образной трубки равной 200 мм, помещенной в термос с пониженной температурой (от 0 до 50°С), в течение 10 мин можно собрать 1 мл конденсата паров выдыхаемого воздуха у взрослых больных Но указанное выше устройство фактически нельзя использовать в педиатрии при обследовании больных детей потому, что при малом объеме выдыхаемого воздуха собрать конденсат в количестве, необходимом для проведения исследования (2-3 мл) практически не удается, поскольку а U-образной трубке постоянного сечения создается спокойный ламинарный поток частиц влаги, содержащихся в выдыхаемой воздухе, не имеющих достаточного для конденсации контакта как между собой, так и с охлаждаемыми стенками конденсатосборника, В основу изобретения поставлена задача создания такого устройства для сбора паров конденсата выдыхаемого воздуха, в котором принципиально новое выполнение конструкции конденсатосборника позволило бы перевести ламинарное движение потока вдуваемого воздуха в движение турбулентное и, тем самым, увеличит контакт частиц пара как между собой, так и с охлажденными поверхностями конденсатосборника, при условии снижения скорости потока воздуха, проходящего через конденсатосборник. Следует предусмотреть и возможность концентрации конденсата, стекающего с охлаждаемых поверхностей, для более полного его извлечения. Поставленная задача решается тем, что в устройстве для сбора конденсата паров выдыхаемого воздуха, содержащем конденсатосборник. помещенный в холодильную емкость, например, термос, заполненный водой со льдом и закрытый крышкой с двумя отверстиями, через которые выведены концы обеих трубок конденсатосборника, согласно изобретению, конденсатосборник выполнен в форме шара, в который впаяны патрубок, ось которого совпадает с вертикальной осью шара и трубка для вдувания воздуха, расположенная параллельно патрубку. К выходящему из шара концу патрубка резиновым кольцом прикреплена трубкаудлинитель. В нижней части шара, симметрично его вертикальной оси, образована выпуклость для концентрации конденсата, стекающего с охлаждающих поверхностей. Трубка для вдувания воздуха припаяна к шару по касательной к его внутренней поверхности, а конец патрубка, находящийся внутри шара, расположен над уровнем горизонтальной плоскости, проходящей через точки соприкосновения основания выпуклости с поверхностью шара. Собранный конденсат извлекают через патрубок пипеткой. Технический результат достигается благодаря тому, что выполнение конденсатосборника в форме шара, в который впаяны патрубок, ось которого совпадает с вертикальной осью шара и трубки для вдувания воздуха, расположенной параллельно патрубку, по касательной к внутренней поверхности шара, позволит снизить скорость потока воздуха, выходящего из тр убки в шар и направить его по касательной к внутренней поверхности, охлаждаемой стенки шара. В этом случае струя выдыхаемого воздуха пойдет по спирали. Снижение скорости потоков и движение по спирали улучшает контакт частиц потока как между собой, так и с охлаждаемыми стенками шара. Возникнет турбулентное движение. Этому будет способствовать и обтекание потоком частиц воздуха нижней части патрубка, находящего внутри шара. Турбулентное движение сохранится и в трубке-удлинителе, а скорость потока воздуха при переходе из шара в патрубок возрастает. Поскольку продолжительность пребывания воздуха вн утри конденсатосборника увеличивается, по сравнению с прототипом, то это будет способствовать более полной конденсации пара. Предусмотренная в нижней части шара выпуклость обеспечит концентрацию конденсата. Сущность изобретения поясняется чертежом, на котором изображено заявленное устройство для сбора конденсата паров выдыхаемого воздуха. Устройство для сбора конденсата паров выдыхаемого воздуха содержит конденсатосборник и холодильную емкость. Конденсатосборник состоит из шара 1, в нижней части которого образована выпуклость А, в шар впаян патрубок 2 и трубка 3 для вдувания воздуха, припаянная к шару по касательной к его внутренней поверхности. На выходящем из холодильной емкости конце трубки 3 предусмотрено резиновое кольцо-манжета 4, предназначенное для присоединения к предлагаемому устройству загубника или маски. Резиновым кольцом 5 к патрубку 2 присоединена трубка-удлинитель 6. Холодильная емкость 7 закрыта крышкой 8. Устройство используется следующим образом. Конденсатосборник помещают в холодильную емкость-термос 7, который заполняют охладителем, например, водой со льдом и закрывают крышкой 8 с двумя отверстиями, через которые наружу выводят концы обеих трубок 3 и б конденсатосборника. Трубку 3 конденсатосборника для вдувания выдыхаемого воздуха при помощи манжеты 4 присоединяют к одному концу стеклянной трубки, а на втором конце закреплен загубник или маска. Ребенку предлагают дышать, например, через загубник, направляя выдох в конденсирующее устройство, а вдох делать из окружающей атмосферы. Выдыхаемый воздух по тр убке 2 поступает в шар 1 и через патрубок 2 и трубку-удлинитель 6, присоединенную к патрубку резиновым кольцом 5, выходит в а тмосферу. Конденсат образуется на охлаждаемых участках тр убок 3, б, патр убка 2, всей поверхности шара 1 и, по мере накопления, концентрируется в углублении (выпуклости А в нижней части шара). Для извлечения конденсата используется пипетка, которая вводится внутрь шара 1 через патрубок 2. С этой целью конденсатосборник извлекают из термоса 7 и отсоединяют от патрубка 2 тр убку-удлинитель 6. Опытные образцы устройств для сбора конденсата паров выдыхаемого воздуха, изготовлены и применяются с целью определения компонентов сурфактантной системы легкого в 5 Детской городской клинической больнице г. Днепропетровска и Детском специализированном пульмонологическом санатории. Использование предлагаемого устройства при диаметрах шара 50 мм, трубок и патрубка 12 мм, а длины охлаждаемой части трубок 180 мм, помещенного в условия пониженной температуры (0 до +5°С), позволяет собрать конденсат в объеме 1 мл за 8-12 мин. Устройство для сбора конденсата паров выдыхаемого воздуха найдет широкое применение в детской пульмонологической практике, позволив значительно расширить диагностические возможности при лечении заболевания органов дыхания у детей.
