Пристрій для збору конденсату вологи видихнутого повітря

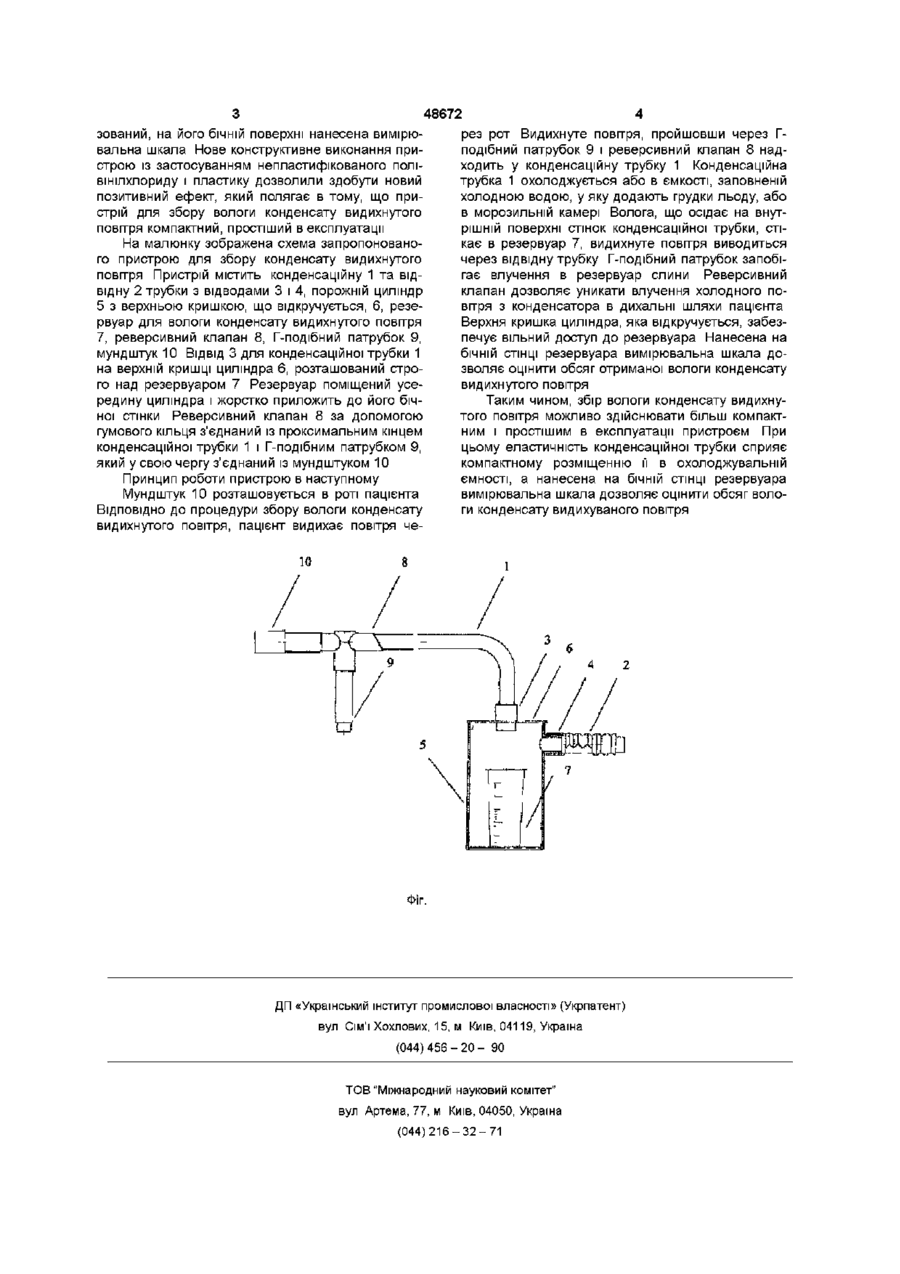

Пристрій для збору конденсату вологи видихнутого повітря, який містить конденсаційну і відвідну трубки, порожній циліндр, резервуар для Винахід відноситься до медицини, а саме до пульмонології Відомий пристрій для збору конденсату вологи видихнутого повітря складається з U-подібноі скляної трубки, нижнє коліно якої обладнано шліфом з накопичувальною судиною МІСТКІСТЮ 5-1 ОМЛ для збору конденсату, а верхнє коліно з'єднане з мундштуком обладнаного клапанами вдиху і видиху (Березовский В А , Горчаков В Ю , Богомолец Е О Респираторная влагопотеря и возможные пути ее регуляции//Физиол журн - 1 9 8 9 - Т 35, № 4 - С 19-23) Недоліком даного пристрою є велика маса, крихкість і можливість травматизму пацієнта і персоналу виконаної з лабораторного скла трубки конденсатора, а також наявність більшої ємкості для охолодження приладу Відомий пристрій збору конденсату вологи видихнутого повітря, у вигляді спіральної скляної трубки, нижня частина якої обладнана шліфом з накопичувальною судиною для збору конденсату, а верхня з'єднана з мундштуком (Яковлева О А , Кучук А П , Баяк Н Ю , Зубко Е В Значение конденсата выдыхаемого воздуха в оценке влаговыделительной функции легких // Врачебное дело, 1987 - № 1 0 - С 91-92) Недоліком даного пристрою також є виконана з лабораторного скла трубка конденсатора, що ускладнює його експлуатацію, велика маса, і наявність більшої ємності для охолодження приладу Задача винаходу - створення приладу для збору вологи конденсату видихнутого повітря, кот конденсату видихнутого повітря, реверсивний клапан, Г-подібний патрубок, мундштук, який відрізняється тим, що конденсаційна і відвідна трубки еластичні, виготовлені з непластифікованого полівінілхлориду, з'єднані з порожнім прозорим пластиковим циліндром, у верхній кришці циліндра розташований ВІДВІД ДЛЯ конденсаційної трубки, зіставлений з отвором поміщеного усередину циліндра резервуара, внутрішня стінка якого силіконізована, а зовнішня обладнана вимірювальною шкалою рий забезпечує можливість широкого здобування для досліджень цього конденсату, шляхом компактності конструкції приладу і спрощення умов його експлуатації Суть винаходу полягає в тому, що в пристрої, який має конденсаційну та відвідну трубки, циліндр, резервуар для конденсату видихнутого повітря, реверсивний клапан, Г-подібний патрубок, мундштук, порожній циліндр виготовлений із прозорого пластику з верхньою кришкою, що відкручується, конденсаційна та відвідна порожні трубки круглого перерізу, виготовлені з непластифікованного полівінілхлориду, приєднані до системи ВІДВОДІВ, розташованих на кришці і бічній поверхні циліндра, резервуар для вологи конденсату видихнутого повітря поміщений усередину циліндра, виготовлений із прозорого пластику, має форму зрізаного до основи конуса з нанесеною на бічній СТІНЦІ вимірювальною шкалою, внутрішня поверхня резервуара силіконізована, реверсивний клапан за допомогою гумового кільця з'єднаний із проксимальним кінцем конденсаційної трубки та Гподібним патрубком, що має додаткову опуклість до низу в середині довгого кінця, з'єднаного з мундштуком У порівнянні з прототипом, у запропонованому технічному рішенні конденсаційна та відвідна трубки виконані з непластифікованого полівінілхлориду, корпус циліндра виконаний із прозорого пластику, верхня кришка циліндра відкручується, резервуар для вологи конденсату видихнутого повітря поміщений усередину циліндра, СИЛІКОНІ (О 00 48672 зований, на його бічній поверхні нанесена вимірювальна шкала Нове конструктивне виконання пристрою із застосуванням непластифікованого полівінілхлориду і пластику дозволили здобути новий позитивний ефект, який полягає в тому, що пристрій для збору вологи конденсату видихнутого повітря компактний, простіший в експлуатації На малюнку зображена схема запропонованого пристрою для збору конденсату видихнутого повітря Пристрій містить конденсаційну 1 та відвідну 2 трубки з відводами 3 і 4, порожній циліндр 5 з верхньою кришкою, що відкручується, 6, резервуар для вологи конденсату видихнутого повітря 7, реверсивний клапан 8, Г-подібний патрубок 9, мундштук 10 ВІДВІД 3 для конденсаційної трубки 1 на верхній кришці циліндра 6, розташований строго над резервуаром 7 Резервуар поміщений усередину циліндра і жорстко приложить до його бічної стінки Реверсивний клапан 8 за допомогою гумового кільця з'єднаний із проксимальним кінцем конденсаційної трубки 1 і Г-подібним патрубком 9, який у свою чергу з'єднаний із мундштуком 10 Принцип роботи пристрою в наступному Мундштук 10 розташовується в роті пацієнта ВІДПОВІДНО ДО процедури збору вологи конденсату видихнутого повітря, пацієнт видихає повітря че рез рот Видихнуте повітря, пройшовши через Гподібний патрубок 9 і реверсивний клапан 8 надходить у конденсаційну трубку 1 Конденсаційна трубка 1 охолоджується або в ємкості, заповненій холодною водою, у яку додають грудки льоду, або в морозильній камері Волога, що осідає на внутрішній поверхні стінок конденсаційної трубки, стікає в резервуар 7, видихнуте повітря виводиться через відвідну трубку Г-подібний патрубок запобігає влучення в резервуар слини Реверсивний клапан дозволяє уникати влучення холодного повітря з конденсатора в дихальні шляхи пацієнта Верхня кришка циліндра, яка відкручується, забезпечує вільний доступ до резервуара Нанесена на бічній СТІНЦІ резервуара вимірювальна шкала дозволяє оцінити обсяг отриманої вологи конденсату видихнутого повітря Таким чином, збір вологи конденсату видихнутого повітря можливо здійснювати більш компактним і простішим в експлуатації пристроєм При цьому еластичність конденсаційної трубки сприяє компактному розміщенню її в охолоджувальній ємності, а нанесена на бічній СТІНЦІ резервуара вимірювальна шкала дозволяє оцінити обсяг вологи конденсату видихуваного повітря 4 2 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
