Клапан блокувальний для гасорізу

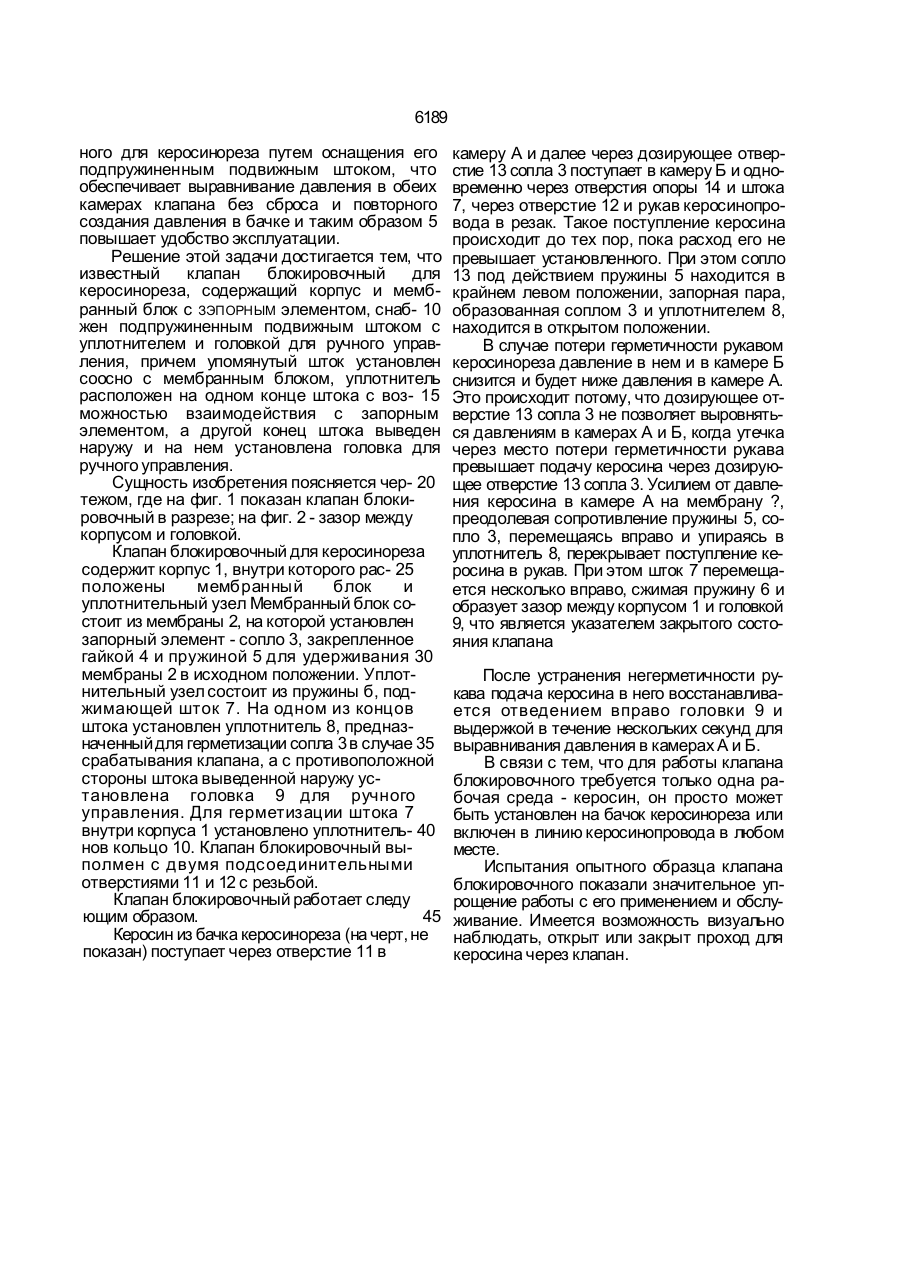

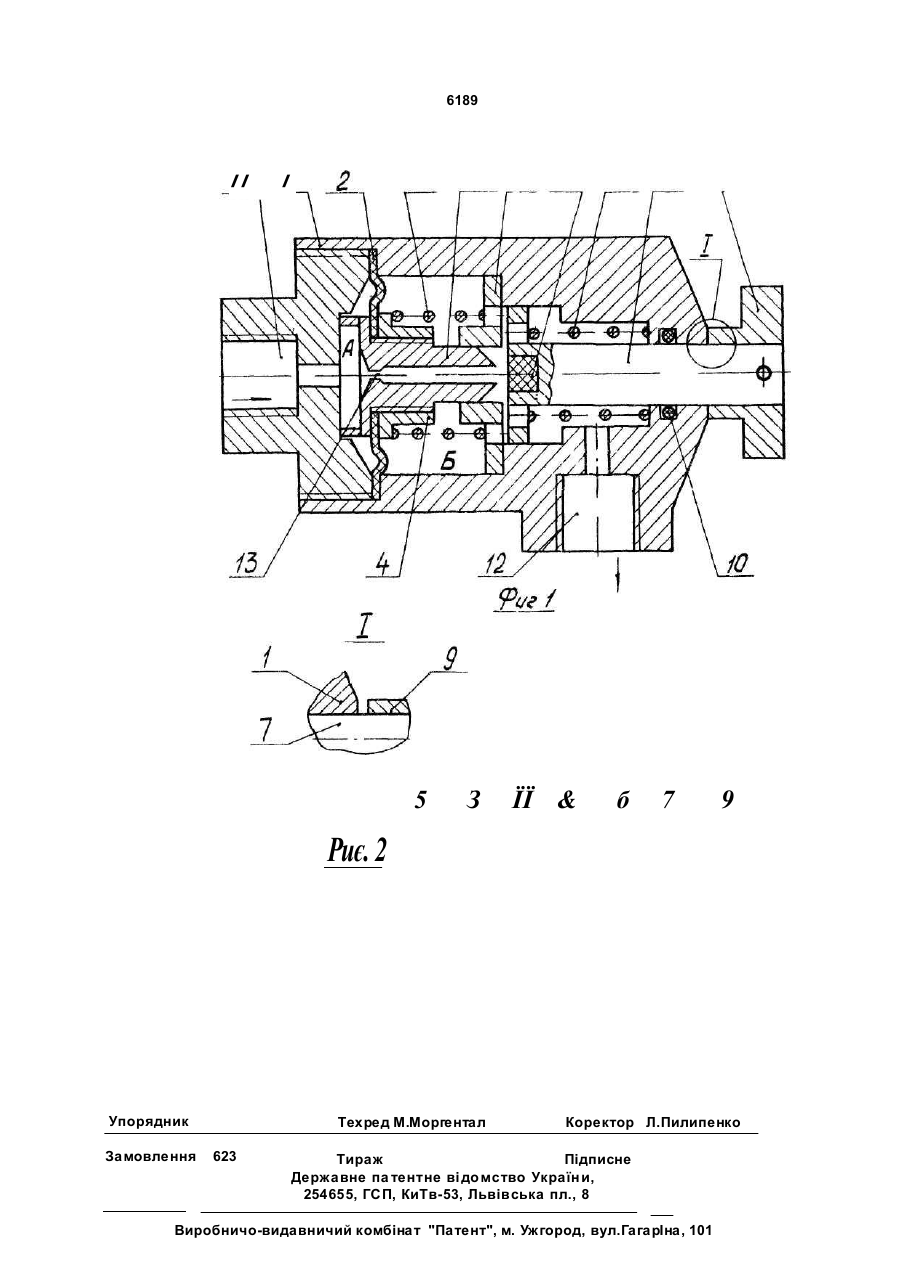

Клапан блокировочный для керосинореза, содержащий корпус и мембранный блок с запорным элементом, о т л и ч а ю щ и й с я тем, что он снабжен подпружиненный подвижным штоком с уплотнителем и головкой для ручного управления, причем упомянутый шток установлен соосно с мембранным блоком, уплотнитель расположен на одном конце штока с возможностью взаимодействия с запорным элементом, з другой конец штока выведен наружу и на нем установлена головка для ручного управления. выбранный в качестве прототипа клапан блокировочный для керосинореза [2], в корпусе которого размещена подпружиненная мембрана с запорным клапанным устройством. Этот клапан требует для своей работы подвода двух сред: керосина и воздуха. Поэтому при работе он должен быть установлен только на бачке для керосина, для чего последний подвергается значительной конструктивной переделке. Клапан не имеет органа для визуального наблюдения за его работой - положением открыт или закрыт: не имеет органа управления для возврата клапана после его закрытия в рабочее положение, такой возврат осуществляется после выпуска воздуха из бачка, после чего требуется снова создавать давление в нем ручным насосом, что создает значительные неудобства в работе. В основу изобретения положена задача усовершенствования клапана блокировоч с оо ІО 6189 ного для керосинореза путем оснащения его подпружиненным подвижным штоком, что обеспечивает выравнивание давления в обеих камерах клапана без сброса и повторного создания давления в бачке и таким образом 5 повышает удобство эксплуатации. Решение этой задачи достигается тем, что известный клапан блокировочный для керосинореза, содержащий корпус и мембранный блок с ЗЭПОРНЫМ элементом, снаб- 10 жен подпружиненным подвижным штоком с уплотнителем и головкой для ручного управления, причем упомянутый шток установлен соосно с мембранным блоком, уплотнитель расположен на одном конце штока с воз- 15 можностью взаимодействия с запорным элементом, а другой конец штока выведен наружу и на нем установлена головка для ручного управления. Сущность изобретения поясняется чер- 20 тежом, где на фиг. 1 показан клапан блокировочный в разрезе; на фиг. 2 - зазор между корпусом и головкой. Клапан блокировочный для керосинореза содержит корпус 1, внутри которого рас- 25 положены мембранный блок и уплотнительный узел Мембранный блок состоит из мембраны 2, на которой установлен запорный элемент - сопло 3, закрепленное гайкой 4 и пружиной 5 для удерживания 30 мембраны 2 в исходном положении. Уплотнительный узел состоит из пружины б, поджимающей шток 7. На одном из концов штока установлен уплотнитель 8, предназначенный для герметизации сопла 3 в случае 35 срабатывания клапана, а с противоположной стороны штока выведенной наружу установлена головка 9 для ручного управления. Для герметизации штока 7 внутри корпуса 1 установлено уплотнитель- 40 нов кольцо 10. Клапан блокировочный выполмен с двумя подсоединительными отверстиями 11 и 12 с резьбой. Клапан блокировочный работает следу ющим образом. 45 Керосин из бачка керосинореза (на черт, не показан) поступает через отверстие 11 в камеру А и далее через дозирующее отверстие 13 сопла 3 поступает в камеру Б и одновременно через отверстия опоры 14 и штока 7, через отверстие 12 и рукав керосинопровода в резак. Такое поступление керосина происходит до тех пор, пока расход его не превышает установленного. При этом сопло 13 под действием пружины 5 находится в крайнем левом положении, запорная пара, образованная соплом 3 и уплотнителем 8, находится в открытом положении. В случае потери герметичности рукавом керосинореза давление в нем и в камере Б снизится и будет ниже давления в камере А. Это происходит потому, что дозирующее отверстие 13 сопла 3 не позволяет выровняться давлениям в камерах А и Б, когда утечка через место потери герметичности рукава превышает подачу керосина через дозирующее отверстие 13 сопла 3. Усилием от давления керосина в камере А на мембрану ?, преодолевая сопротивление пружины 5, сопло 3, перемещаясь вправо и упираясь в уплотнитель 8, перекрывает поступление керосина в рукав. При этом шток 7 перемещается несколько вправо, сжимая пружину 6 и образует зазор между корпусом 1 и головкой 9, что является указателем закрытого состояния клапана После устранения негерметичности рукава подача керосина в него восстанавливается отведением вправо головки 9 и выдержкой в течение нескольких секунд для выравнивания давления в камерах А и Б. В связи с тем, что для работы клапана блокировочного требуется только одна рабочая среда - керосин, он просто может быть установлен на бачок керосинореза или включен в линию керосинопровода в любом месте. Испытания опытного образца клапана блокировочного показали значительное упрощение работы с его применением и обслуживание. Имеется возможность визуально наблюдать, открыт или закрыт проход для керосина через клапан. 6189 // / 5 З ЇЇ & б 7 9 Риє. 2 Упорядник Замовлення Техред М.Моргентал 623 Коректор Л.Пилипенко Тираж Підписне Державне па тентне ві домство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
