Барабанний млин мокрого самоподрібнення

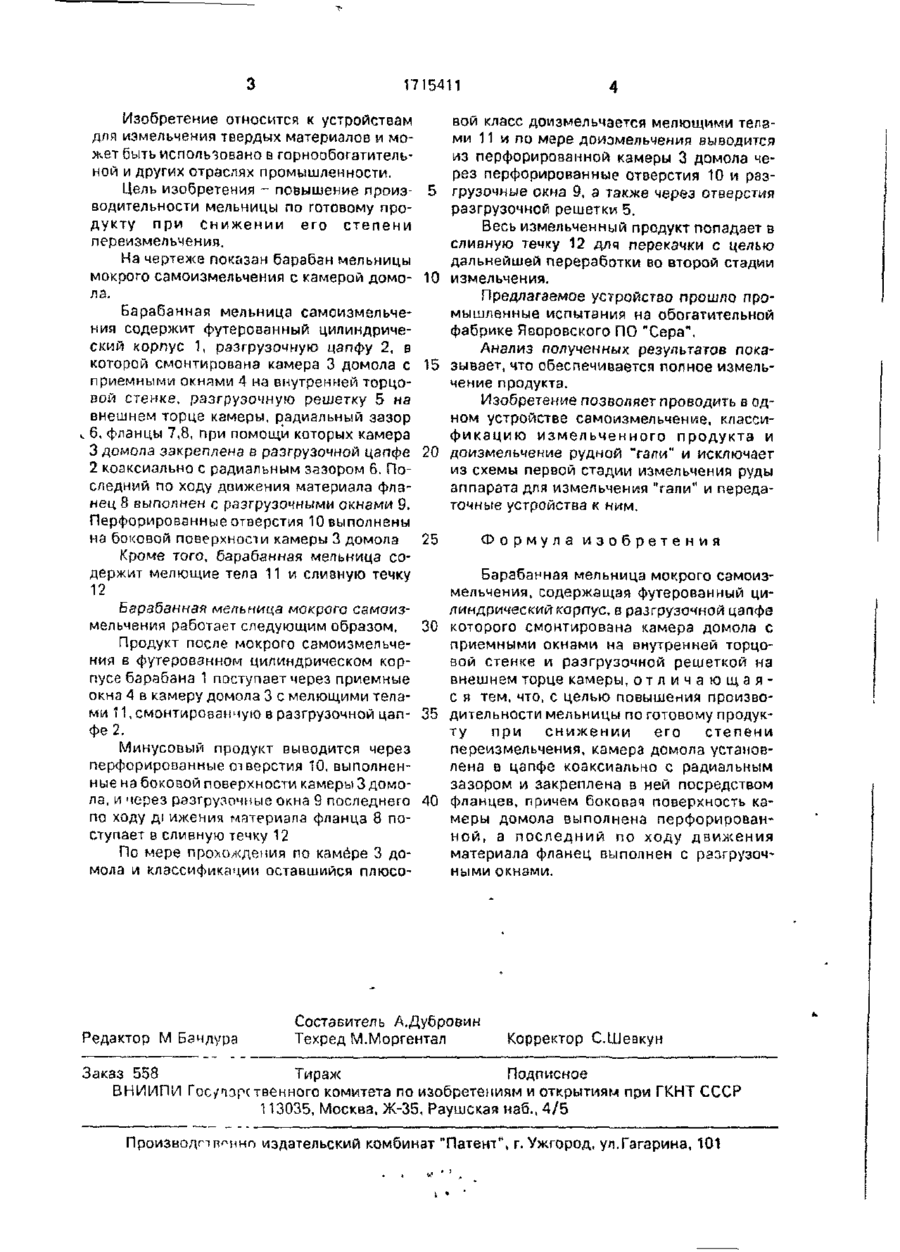

Изобретение относится к устройствам для измельчения твердых материалов и может быть использовано в горнообогатительной и других отраслях промышленности Цель изобретения - повышение производительности мельницы по готовому продукту при снижении степени его переизмельчения Для этого барабанная мельница мокрого самоизмельчения содержит офутерованный цилиндрический корпус 1 в разгрузочной цапфе 2 которого смонтирована камера домола 3 с приемными окнами 4 на внутренней торцовой стенке и разгрузочной решеткой 5 уа внешнем торце камеры 3, причем камера Домола 3 установлена в цапфе 2 коаксиально с радиальным зазором 6 и закреплена в ней посредством фланцев 7 и 8, при этом боковая поверхность камеры домола 3 выполнена с перфорацией 10, а последний по ходу движения материала фланец 8 выполнен с разгрузочными окнами 9. 1 ил, С ел Разгрузка 1715411 Изобретение относится к устройствам для измельчения твердых материалов и может быть использовано в горнообогатительной и других отраслях промышленности. Цель изобретения - повышение производительности мельницы по готовому продукту при снижении его степени переизмельчения. На чертеже показан барабан мельницы мокрого самоизмельчения с камерой домола. Барабанная мельница самоизмельчения содержит футерованный цилиндрический корпус 1, разгрузочную цапфу 2, в которой смонтирована камера 3 домола с приемными окнами 4 на внутренней торцовой стенке, разгрузочную решетку 5 на внешнем торце камеры, радиальный зазор ,. 6, фланцы 7,8, при помощи которых камера 3 домола закреплена в разгрузочной цапфе 2 коаксиально с радиальным зазором 6. Последний по ходу движения материала фланец 8 выполнен с разгрузочными окнами 9. Перфорированныеотверстия 10 выполнены на боковой поверхности камеры 3 домола Кроме того, барабанная мельница содержит мелющие тела 11 и сливную течку 12 Барабанная мельница мокрого самоизмельчения работает следующим образом, Продукт после мокрого самоизмельчения в футерованном цилиндрическом корпусе барабана 1 поступает через приемные окна 4 в камеру домола 3 с мелющими телами 11, смонтированную в разгрузочной цапфе 2. Минусовый продукт выводится через перфорированныеотверстия 10, выполненные на боковой поверхности камеры 3 домола, и через разгрузочные окна 9 последнего по ходу д! ижения материала фланца 8 поступает в сливную течку 12 По мере прохождения по камере 3 домола и классификации оставшийся плюсо Редактор М Бандура 5 10 15 20 вой класс доизмельчается мелющими телами 11 и по мэре доиэмельчения выводится из перфорированной камеры 3 домола через перфорированные отверстия 10 и разгрузочные окна 9, а также через отверстия разгрузочной решетки 5. Весь измельченный продукт попадает в сливную течку 12 для перекачки с целью дальнейшей переработки во второй стадии измельчения, Предлагаемое устройство прошло промышленные испытания на обогатительной фабрике Яворовского ПО "Сера". Анализ полученных результатов показывает, что обеспечивается полное измельчение продукта. Изобретение позволяет проводить в одном устройстве самоизмельчение, классификацию измельченного продукта и доизмельчение рудной "гали" и исключает из схемы первой стадии измельчения руды аппарата для измельчения "гали" и передаточные устройства к ним. 25 Формула изобретения Барабанная мельница мокрого самоизмельчения, содержащая футерованный цилиндрический корпус, в разгрузочной цапфе 30 которого смонтирована камера домола с приемными окнами на внутренней торцовой стенке и разгрузочной решеткой на внешнем торце камеры, о т л и ч а ю щ а я с я тем, что, с целью повышения произво35 дительности мельницы по готовому продукту при снижении его степени переизмельчения, камера домола установлена в цапфе коаксиально с радиальным зазором и закреплена в ней посредством 40 фланцев, причем боковая поверхность камеры домола выполнена перфорированной, а последний по ходу движения материала фланец выполнен с разгрузочными окнами. Составитель А.Дуброеин Техред М.Моргентал Корректор С.Шевкун Заказ 558 Тираж Подписное ВНИИПИ Гос/чзрственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
