Коаксіальний електричний кабель

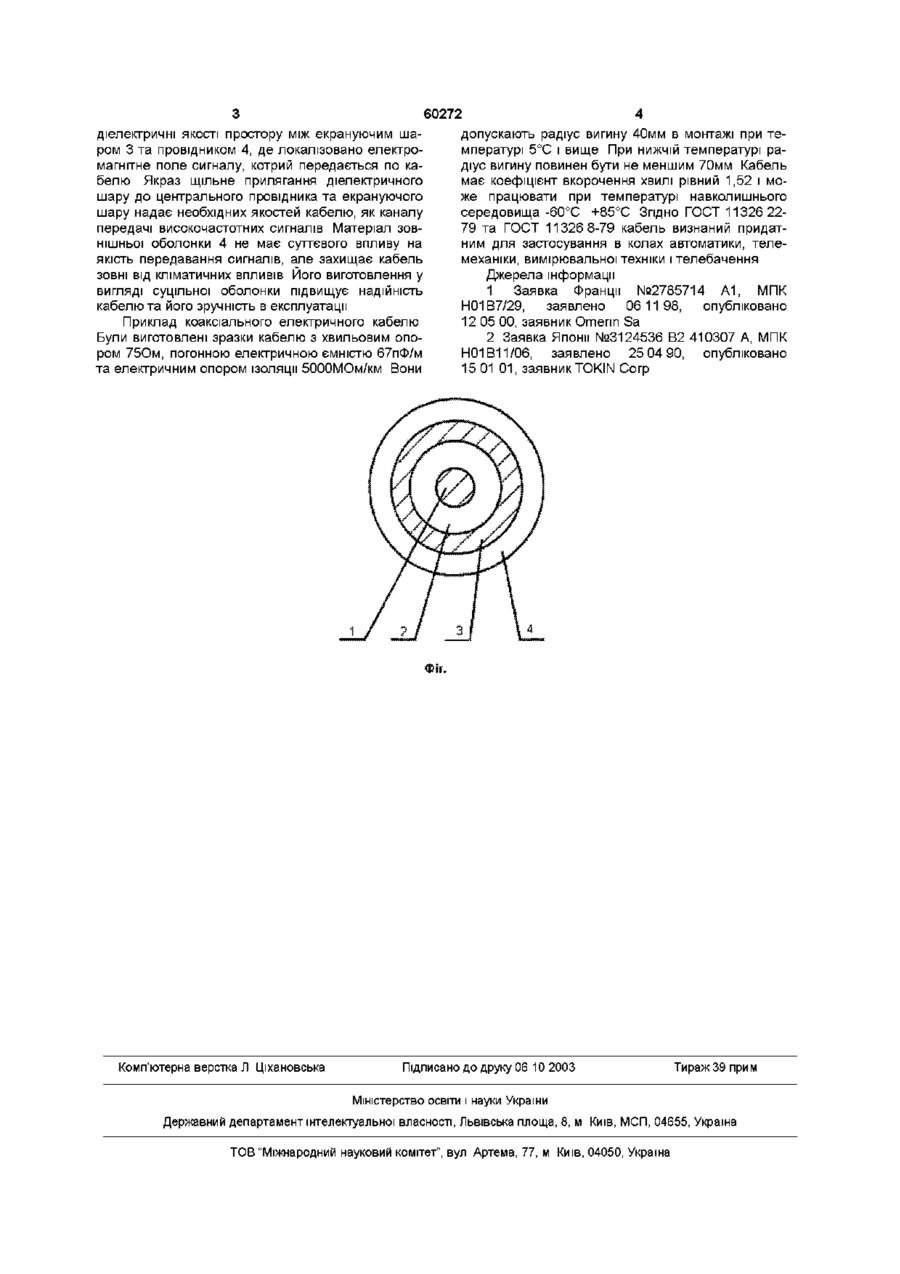

Коаксіальний електричний кабель, який містить центральний мідний провідник, оточений вну Відомий провід, який складається з струмопровідної жили, поверх якої нанесені ІЗОЛЯЦІЙНІ шари [1] Його недоліком є неможливість передавання високочастотних сигналів, внаслідок великих електромагнітних втрат Найбільш близьким до запропонованого винаходу є екранований провід, який містить центральний мідний провідник, оточений внутрішнім діелектричним шаром високополімерного матеріалу та наповнювачів у вигляді порошку з суміші керамічної діелектричної та органічної речовини [2] Поверх нього накладено екрануючий шар з тонких сплетених мідних провідників, поверх яких нанесено ЗОВНІШНІЙ ІЗОЛЯЦІЙНИЙ шар зі смоли 3 допомогою проводу в принципі можна передавати високочастотні сигнали, але він незручний та ненадійний в експлуатації і має не високі властивості, як канал передачі електричних сигналів Задачею запропонованого винаходу є забезпечення можливості передавання електричних сигналів по кабелю частотою вище 1МГц та зручності і надійності його експлуатації Поставлена задача вирішена застосуванням придатних для цього діелектричних матеріалів, нанесених на провідники належним чином ВІДПОВІДНІСТЬ критерію "новизна" коаксіальному електричному кабелю забезпечує те, що внутрішній діелектричний шар виготовлено з поліетилену низької густини, накладеного на попередньо підігрітий центральний мідний провідник, а ЗОВНІШНІЙ ІЗОЛЯЦІЙНИЙ шар виготовлено з полівшілхлори трішнім діелектричним шаром та нанесеним на нього сплетеним з мідних провідників екрануючим шаром, поверх якого накладено ЗОВНІШНІЙ ІЗОЛЯЦІЙНИЙ шар, який відрізняється тим, що внутрішній діелектричний шар виготовлено з поліетилену низької густини, накладеного на попередньо підігрітий центральний мідний провідник, а ЗОВНІШНІЙ ІЗОЛЯЦІЙНИЙ шар виготовлено з полівшілхлоридного пластикату або світлостабілізованого поліетилену, нанесеного методом екструзії з обтисненням дного пластикату або світлостабілізованого поліетилену, нанесеного методом екструзії з обтисненням Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабелю критерію "суттєві відзнаки" На фіг наведено схематичне зображення перерізу запропонованого коаксіального електричного кабелю Він МІСТИТЬ суцільний мідний центральний провідник 1, внутрішній діелектричний шар 2, обплетений тонкими мідними провідниками, які утворюють екрануючий шар 3 Поверх нього нанесено ЗОВНІШНІЙ ІЗОЛЯЦІЙНИЙ шар 4 Кабель працює так Внутрішній ІЗОЛЯЦІЙНИЙ шар 2 накладено з поліетилену низької густини на попередньо нагрітий центральний провідник 1, що забезпечує високі діелектричні властивості кабелю і низьке затухання внаслідок високоякісного діелектрика та відсутності повітряних прошарків на межі метал-діелектрик Зовнішня оболонка 4 виготовлена з полівшілхлоридного пластикату або світлостабілізованого поліетилену і накладена з обтисненням, що забезпечує щільне прилягання екрану З до внутрішнього ІЗОЛЯЦІЙНОГО шару 2 Це також забезпечує мінімальну КІЛЬКІСТЬ повітряних пухирців та прошарків між екрануючим шаром 3 та внутрішнім ІЗОЛЯЦІЙНИМ шаром 2, що забезпечує високі о (О 60272 допускають радіус вигину 40мм в монтажі при тедіелеісгричні якості простору між екрануючим шампературі 5°С і вище При нижчій температурі раром 3 та провідником 4, де локалізовано електродіус вигину повинен бути не меншим 70мм Кабель магнітне поле сигналу, котрий передається по камає коефіцієнт вкорочення хвилі рівний 1,52 і мобелю Якраз щільне прилягання діелектричного же працювати при температурі навколишнього шару до центрального провідника та екрануючого середовища-60°С +85°С Згідно ГОСТ 11326 22шару надає необхідних якостей кабелю, як каналу 79 та ГОСТ 11326 8-79 кабель визнаний придатпередачі високочастотних сигналів Матеріал зовним для застосування в колах автоматики, теленішньої оболонки 4 не має суттєвого впливу на механіки, вимірювальної техніки і телебачення якість передавання сигналів, але захищає кабель Джерела інформації зовні від кліматичних впливів Його виготовлення у вигляді суцільної оболонки підвищує надійність 1 Заявка Франції №2785714 А1, МПК кабелю та його зручність в експлуатації Н01В7/29, заявлено 06 1198, опубліковано 12 05 00, заявник Omerm Sa Приклад коаксіального електричного кабелю Були виготовлені зразки кабелю з хвильовим опо2 Заявка Японії №3124536 В2 410307 А, МПК ром 750м, погонною електричною ємністю 67пФ/м Н01В11/06, заявлено 25 04 90, опубліковано та електричним опором ізоляції 5000МОм/км Вони 15 01 01, заявникТОЮЫ Corp Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
