Формула / Реферат

1. Способ открытой разработки месторожде­ний полезных ископаемых, включающий взрывание пород уступов, одновременную отработку не менее двух уступов блоками, горизонтальными заходками, последовательно выдержанными по мощности слоями сверху вниз с формированием наклонной поверхности слоя, погрузку и транспор­тирование породы в основании наклонного слоя, формирование угла откоса борта, отличающийся тем, что, с целью сокращения объема вскрышных работ путем увеличения угла откоса рабочего бор­та за счет ликвидации рабочих площадок уступов при снижении объемов горно-транспортных работ, отработку каждого слоя ведут уступами, причем уступы взрывают последовательно сверху вниз, поверхность слоя формируют под предельно-допу­стимым углом наклона откоса борта, а породы каж­дого вышележащего уступа перемещают в основание отрабатываемого слоя.

2. Способ по п. 1, отличающийся тем, что породы вышележащего уступа перемещают посредством взрыва.

Текст

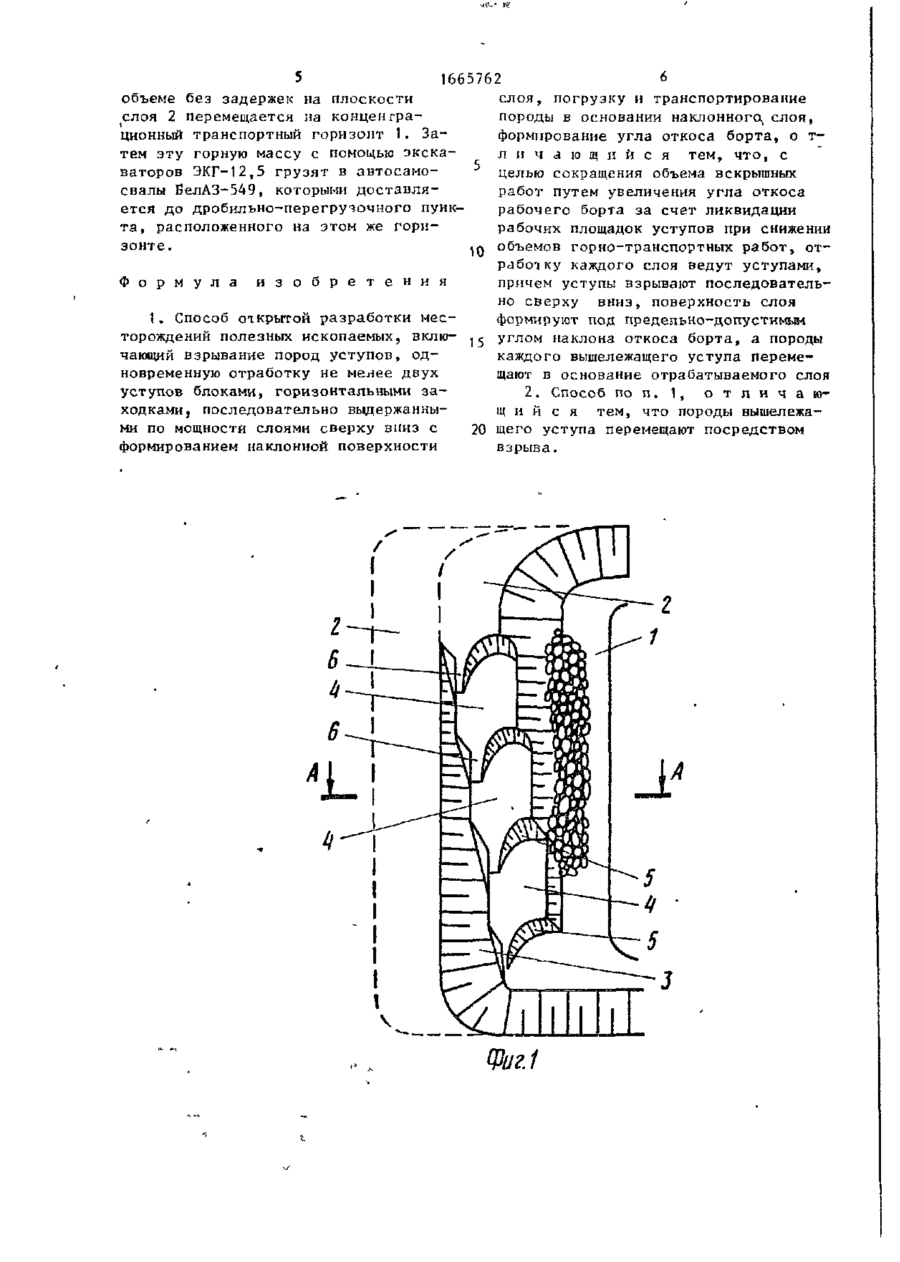

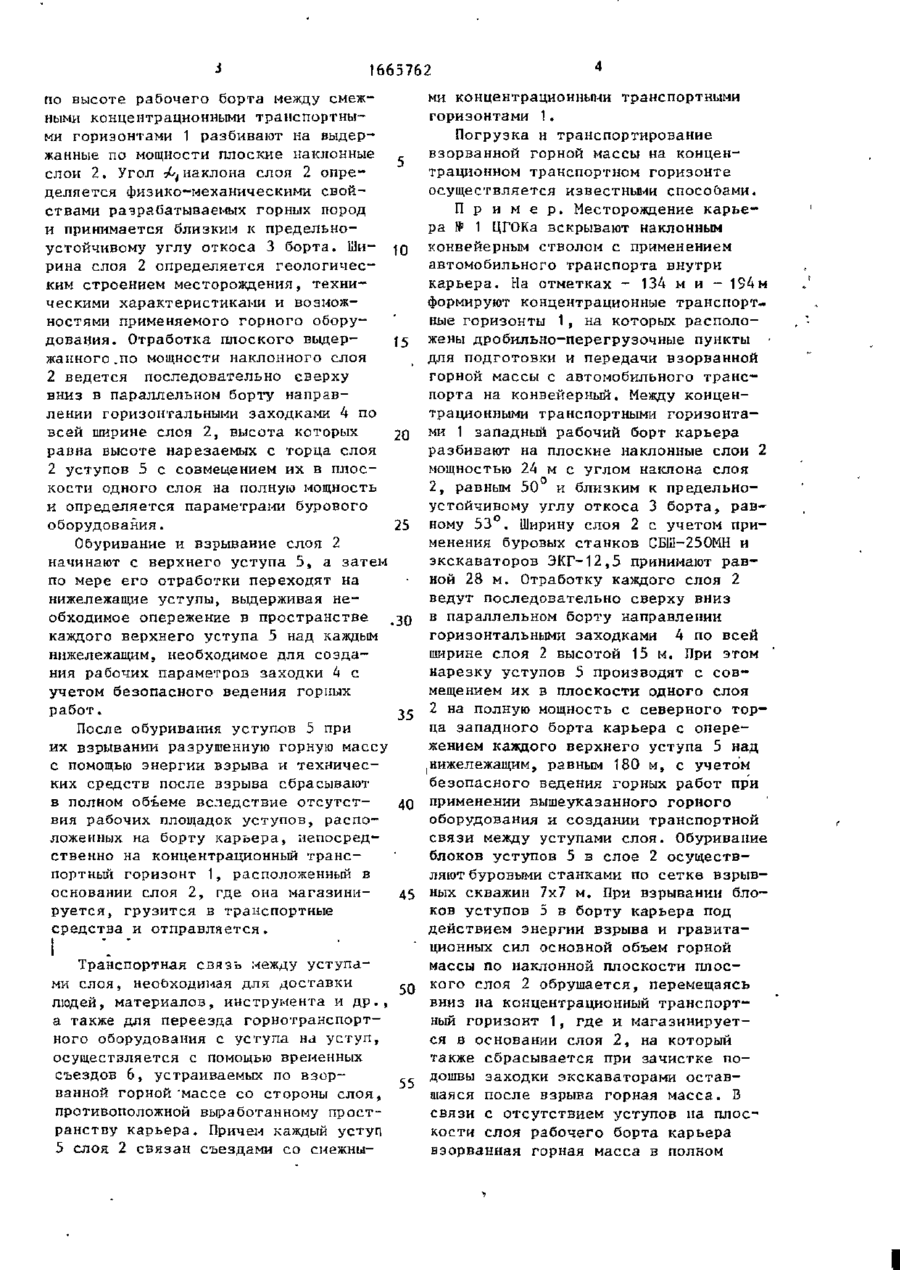

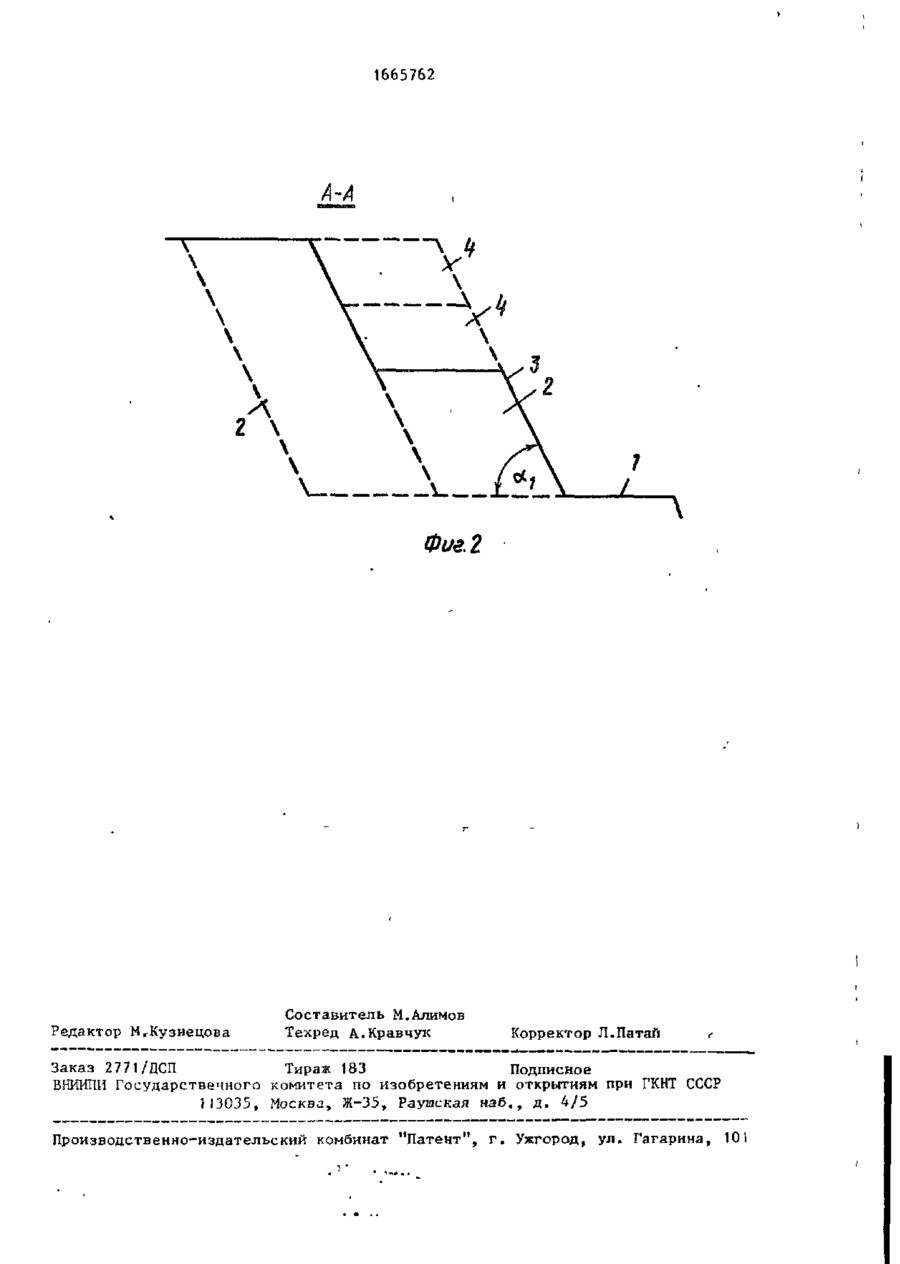

Изобретение относится к горной пром-сти и м.б. использовано при открытой разработке месторождений по лезных ископаемых. Цель изобретения сокращение объема вскрышных работ путем увеличения угла откоса рабочего Ьорта за счет ликвидации рабочих площадок уступов при снижении объемов горно-транспортных работ. Отработку пород ведут выдержанными по мощности наклонными слоями. Каждый слой отрабатывают не менее чем двумя уступами. Уступы взрывают последовательно сверху вниз и отрабатывают горизонтальными заходками. Породы каждого вышележащего уступа слоя перемещают в основание слоя. Производят их отгрузку в транспортные средства и транспортирование. Причем при отработке уступов поверхность наклонного слоя формируют под предельно-допустимым углом наклона откоса борта. 1 з.п. ф-лы, 2 ил. Изобретение относится к горной промышленности и может быть использовано при открытой разработке месторождений полезных ископаемых. Цель изобретения - сокращение объема вскрышных работ путем увеличения угла откоса рабочего бор га за счет ликвидации рабочих площадок ус•і улов при снижении объемов горнотранспортных работ. На £ и г . 1 представлен участок борта карьера в процессе отработки, план; на фиг. 2 - разрез А-А на фиг. 1. Предлагаемый способ осуществляется следующим образом. 2 7-91 Месторождение полезных ископаемых или его участок вскрывают в плане и по высоте существующими традиционными способами вскрытия, например траншеями, конвейерными стволами, железнодорожными тоннелями с применением автомобильного, железнодорожного, конвейерного, скипового или комбинированных видов транспорта* При этом через заданные интервалы по глубине карьера устраивают концентрационные транспортные горизонты, на которых производится погрузка и вывозка горной массы из карьера. После вскрытия местороледения рабочую зону карьера или его участок J (Л 9 Зі СП 3* 1665762 по высоте рабочего борта между смежными концентрационными транспортными горизонтами 1 разбивают на выдержанные по мощности плоские наклонные слои 2. Угол т^ наклона слоя 2 определяется физико-механическими свойствами разрабатываемых горных пород и принимается близким к предельноустойчивому углу откоса 3 борта. Ширина слоя 2 определяется геологическим строением месторождения, техническими характеристиками и возможностями применяемого горного оборудования. Отработка плоского выдержанного .по мощности наклонного слоя 2 ведется последовательно сверху вниз в параллельном борту направлении горизонтальными заходками 4 по всей ширине слоя 2, высота которых равна высоте нарезаемых с торца слоя 2 уступов 5 с совмещением их в плоскости одного слоя на полную мощность и определяется параметрами бурового оборудования. 15 20 25 Обуривание и взрывание слоя 2 начинают с верхнего уступа 5, а затем по мере его отработки переходят на нижележащие уступы, выдерживая необходимое опережение в пространстве 30 каждого верхнего уступа 5 над каждым нижележащим, необходимое для создания рабочих параметров заходки 4 с учетом безопасного ведения горных работ. 35 После обуривания уступов 5 при их взрывании разрушенную горную массу с помощью энергии взрыва и технических средств после взрыва сбрасывают в полном объеме вследствие отсутст40 вия рабочих площадок уступов, расположенных на борту карьера, непосредственно на концентрационный транспортный горизонт 1, расположенный в основании слоя 2, где она магазини45 руется» грузится в транспортные средства и отправляется. Транспортная связь между уступами слоя, необходимая для доставки 50 людей, материалов, инструмента и др., а также для переезда горнотранспортного оборудования с уступа на уступ, осуществляется с помощью временных съездов 6, устраиваемых по взор55 ванной горной "массе со стороны слоя, противоположной выработанному пространству карьера. Причем каждый уступ 5 слоя 2 связан съездами со смежны ми концентрационными транспортными горизонтами 1. Погрузка и транспортирование взорванной горной массы на концентрационном транспортном горизонте осуществляется известными способами. П р и м е р . Месторождение карьера № 1 ЦГОКа вскрывают наклонным конвейерным стволом с применением автомобильного транспорта внутри карьера. На отметках - 134 м и - 194м формируют концентрационные транспортные горизонты 1 , на которых расположены дробильно-перегрузочные пункты для подготовки и передачи взорванной горной массы с автомобильного транспорта на конвейерный. Между концентрационными транспортными горизонтами 1 западный рабочий борт карьера разбивают на плоские наклонные слои 2 мощностью 24 м с углом наклона слоя 2, равным 50 и близким к предельноустойчивому углу откоса 3 борта, равному 53 . Ширину слоя 2 с учетом применения буровых станков СБШ-250МН и экскаваторов ЭКГ-12,5 принимают равной 28 м. Отработку каждого слоя 2 ведут последовательно сверху вниз в параллельном борту направлении горизонтальными заходками 4 по всей ширине слоя 2 высотой 15 м. При этом нарезку уступов 5 производят с совмещением их в плоскости одного слоя 2 на полную мощность с северного торца западного борта карьера с опережением каждого верхнего уступа 5 над ^ижележащим, равным 180 м, с учетом безопасного ведения горных работ при применении вышеуказанного горного оборудования и создании транспортной связи между уступами слоя. Обуривание блоков уступов 5 в слое 2 осуществляют буровыми станками по сетке взрывных скважин 7x7 м. При взрывании блоков уступов 5 в борту карьера под действием энергии взрыва и гравитационных сил основной объем горной массы по наклонной плоскости плоского слоя 2 обрушается, перемещаясь вниз на концентрационный транспортный горизонт 1, где и магазинируется в основании слоя 2, на который также сбрасывается при зачистке подошвы заходки экскаваторами оставшаяся после взрыва горная масса. В связи с отсутствием уступов па плоскости слоя рабочего борта карьера взорванная горная масса в полном 1665762 объеме без задержек на плоскости слоя, погрузку и транспортирование слоя 2 перемещается на конценграпороды в основании наклонного, слоя, ционный транспортный горизонт 1. Заформирование угла откоса борта, о ттем эту горную массу с помощью экскал и ч а ю щ и и с я тем, что, с ваторов ЭКГ-12,5 грузят в автосамоцелью сокращения объема вскрышных свалы БелАЗ-549, которыми доставляработ путем увеличения угла откоса ется до дробильно-перегруточного пункрабочего борта за счет ликвидации та» расположенного на этом же горирабочих площадок уступов при снижении зонте. JQ объемов горно-транспортных работ, отработ ку каждого слоя ведут уступами, Ф о р м у л а и з о б р е т е н и я причем уступы взрывают последовательно сверху вниз, поверхность слоя 1. Способ открытой разработки месформируют под предельно-допустимым торождений полезных ископаемых, вклю- ] 5 углом наклона откоса борта, а породы чающий взрывание пород уступов, одкаждого вышележащего уступа переменовременную отработку не менее двух щают в основание отрабатываемого слоя уступов блоками, горизонтальными за2. Способ по п. 1, о т л и ч а ю ход ками, последовательно выдержанныщ и й с я тем, что породы вышележами по мощности слоями сверху вниз с 20 щего уступа перемещают посредством формированием наклонной поверхности взрыва. 1665762 A-A \ \ \ Л \ \ Фиг. 2 Редактор М^Кузнецова Составитель М.Алимов Техред А.Кравчук Корректор Л.Патай Заказ 2771/ДСП Тираж 183 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Method for open-pit development of mineral beds

Автори англійською

Varava Ivan Pavlovych, Kudinov Valentyn Vasyliovych, Kumchenko Mykola Mykolaiovych, Pavlikov Mykola Yosypovych, Khilchenko Mykola Vasyliovych, Chernenko Oleksandr Romanovych

Назва патенту російською

Способ открытой разработки месторождений полезных ископаемых

Автори російською

Варава Иван Павлович, Кудинов Валентин Васильевич, Кумченко Николай Николаевич, Павликов Николай Иосифович, Хильченко Николай Васильевич, Черненко Александр Романович
