Пристрій для дослідження і впливу на стан точок акупунктури

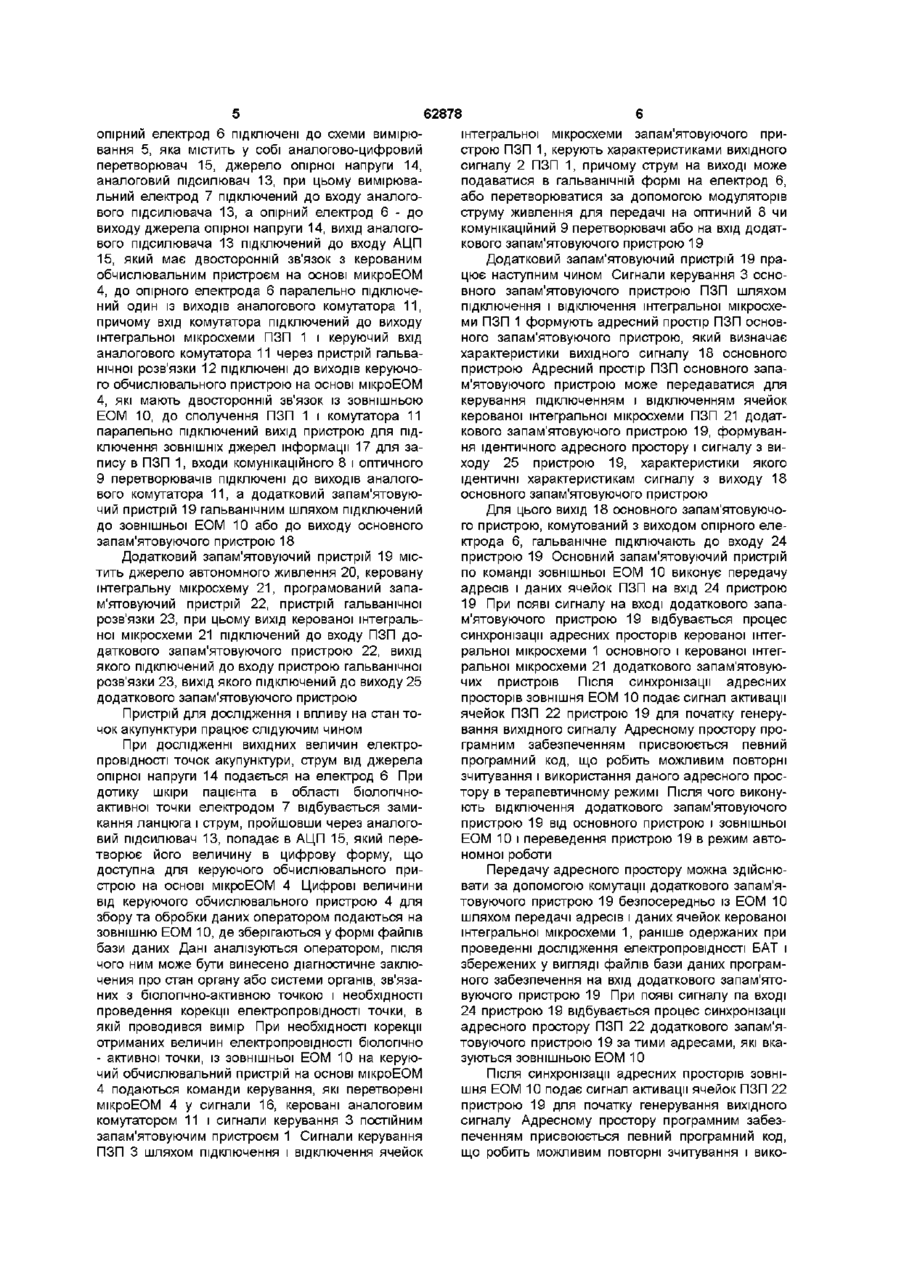

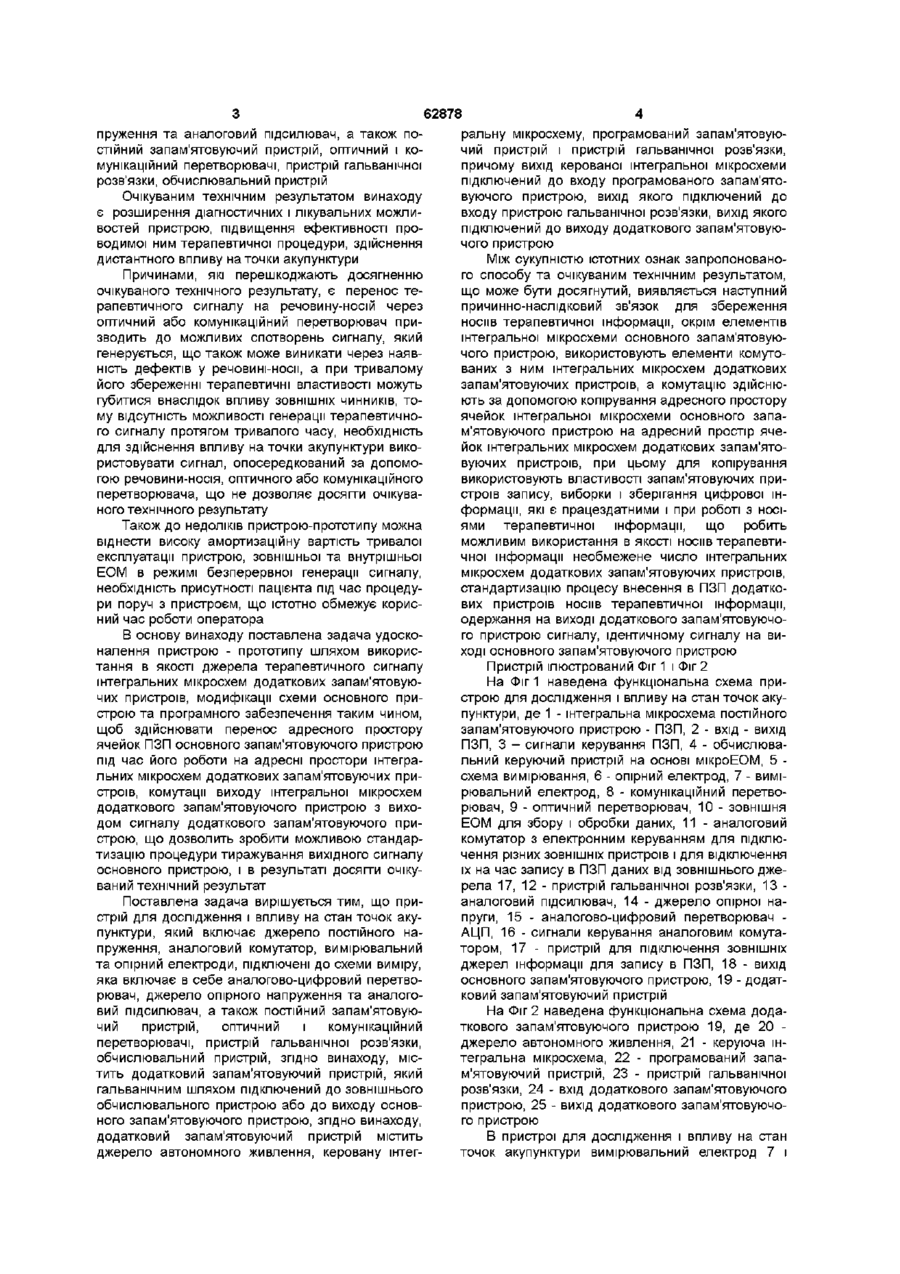

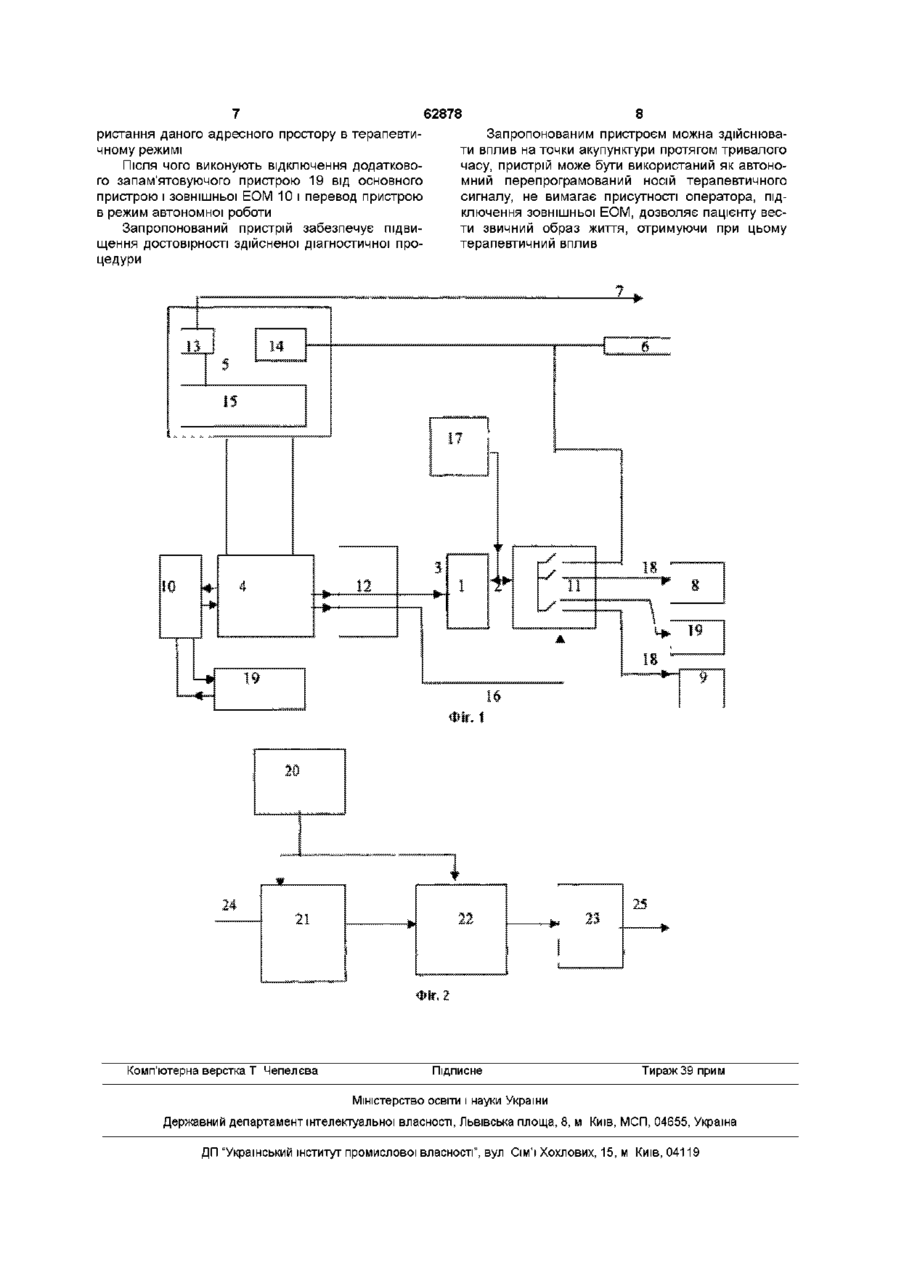

1 Пристрій для дослідження і впливу на стан точок акупунктури, який включає джерело постійного напруження, аналоговий комутатор, вимірювальний та опірний електроди, підключені до схеми виміру, яка включає аналогово-цифровий перетворювач, джерело опірного напруження та аналоговий підсилювач, а також постійний запам'ятовуючий пристрій, оптичний і комунікаційний перетворювачі, пристрій гальванічної розвязки, обчислювальний пристрій, який відрізняється тим, що містить додатковий запам'ятовуючий пристрій, який гальванічним шляхом підключений до зовнішнього обчислювального пристрою або до виходу основного запам'ятовуючого пристрою 2 Пристрій за п 1, який відрізняється тим, що додатковий запам'ятовуючий пристрій містить джерело автономного живлення, керовану інтегральну мікросхему, програмований запам'ятовуючий пристрій і пристрій гальванічної розв'язки, причому вихід керованої інтегральної мікросхеми підключений до входу програмованого запам'ятовуючого пристрою, вихід якого підключений до входу пристрою гальванічної розв'язки, вихід якого підключений до виходу додаткового запам'ятовуючого пристрою Винахід відноситься до області медицини, і може бути використаний, зокрема, в електропунктурній діагностиці і терапії, як у людини, так і у тварин За прототип обрано пристрій для дослідження і впливу на стан точок акупунктури (Патент №34361, UA, МПК 7 А61В5/05, А61Н39/02 Пристрій для діагностики і корекції стану точок акупунктури / Білогуров І В , Малкін М П , Нечет А О Заявка №99063677 - Заявл 30 06 1999 - Опубл 15 10 2002 - Бюл №10), що містить джерело постійного струму, аналоговий комутатор, вимірювальний та опірний електроди, які підключені до схеми вимірювання, що містить у собі аналоговоцифровий перетворювач, джерело опорної напруги та аналоговий підсилювач, постійний запам'ятовуючий пристрій, який служить носієм діагностичної та терапевтичної інформації, пристрій для підключення ЗОВНІШНІХ джерел інформації, оптичний і комунікаційний перетворювачі, обчислювальний пристрій, при цьому вхід постійного запам'ятовуючого пристрою підключений до виходу обчислювального пристрою, а вихід - до входу аналогового комутатора, вихід пристрою для підключення ЗОВНІШНІХ джерел інформації паралельно підключений до сполучення постійного запам'я товуючого пристрою та аналогового комутатора, два виходи якого підключені до входів оптичного і комунікаційного перетворювачів, а третій вихід до опірного електрода, причому оптичний перетворювач містить модулятор струму живлення, оптичний випромінювач, окреме джерело живлення, причому один вхід модулятора підключений до входу окремого джерела живлення, другий вхід до виходу аналогового комутатора, а вихід - до входу оптичного випромінювача, а комунікаційний перетворювач містить модулятор струму живлення, пристрій сполучення з комунікаційною ЛІНІЄЮ, пристрій гальванічної розв'язки, окреме джерело живлення, причому один вхід модулятора струму живлення підключений до виходу окремого джерела живлення, другий вхід - до виходу аналогового комутатора, а вихід - до входу пристрою гальванічної розв'язки, вихід якого підключений до входу пристрою сполучення з комунікаційною ЛІНІЄЮ Ознаками, що співпадають з істотними ознаками запропонованого пристрою, є джерело постійного напруження, аналоговий комутатор, вимірювальний та опірний електроди, підключені до схеми виміру, яка включає в себе аналоговоцифровий перетворювач, джерело опірного на 00 00 (О 62878 пруження та аналоговий підсилювач, а також постійний запам'ятовуючий пристрій, оптичний і комунікаційний перетворювачі, пристрій гальванічної розв'язки, обчислювальний пристрій Очікуваним технічним результатом винаходу є розширення діагностичних і лікувальних можливостей пристрою, підвищення ефективності проводимої ним терапевтичної процедури, здійснення дистантного впливу наточки акупунктури Причинами, які перешкоджають досягненню очікуваного технічного результату, є перенос терапевтичного сигналу на речовину-носій через оптичний або комунікаційний перетворювач призводить до можливих спотворень сигналу, який генерується, що також може виникати через наявність дефектів у речовині-носм, а при тривалому його збереженні терапевтичні властивості можуть губитися внаслідок впливу ЗОВНІШНІХ ЧИННИКІВ, тому відсутність можливості генерації терапевтичного сигналу протягом тривалого часу, необхідність для здійснення впливу на точки акупунктури використовувати сигнал, опосередкований за допомогою речовини-носія, оптичного або комунікаційного перетворювача, що не дозволяє досягти очікуваного технічного результату Також до недоліків пристрою-прототипу можна віднести високу амортизаційну вартість тривалої експлуатації пристрою, зовнішньої та внутрішньої ЕОМ в режимі безперервної генерації сигналу, необхідність присутності пацієнта під час процедури поруч з пристроєм, що істотно обмежує корисний час роботи оператора В основу винаходу поставлена задача удосконалення пристрою - прототипу шляхом використання в якості джерела терапевтичного сигналу інтегральних мікросхем додаткових запам'ятовуючих пристроїв, модифікації схеми основного пристрою та програмного забезпечення таким чином, щоб здійснювати перенос адресного простору ячейок ПЗП основного запам'ятовуючого пристрою під час його роботи на адресні простори інтегральних мікросхем додаткових запам'ятовуючих пристроїв, комутації виходу інтегральної мікросхем додаткового запам'ятовуючого пристрою з виходом сигналу додаткового запам'ятовуючого пристрою, що дозволить зробити можливою стандартизацію процедури тиражування вихідного сигналу основного пристрою, і в результаті досягти очікуваний технічний результат Поставлена задача вирішується тим, що пристрій для дослідження і впливу на стан точок акупунктури, який включає джерело постійного напруження, аналоговий комутатор, вимірювальний та опірний електроди, підключені до схеми виміру, яка включає в себе аналогово-цифровий перетворювач, джерело опірного напруження та аналоговий підсилювач, а також постійний запам'ятовуючий пристрій, оптичний і комунікаційний перетворювачі, пристрій гальванічної розв'язки, обчислювальний пристрій, згідно винаходу, містить додатковий запам'ятовуючий пристрій, який гальванічним шляхом підключений до зовнішнього обчислювального пристрою або до виходу основного запам'ятовуючого пристрою, згідно винаходу, додатковий запам'ятовуючий пристрій містить джерело автономного живлення, керовану інтег ральну мікросхему, програмований запам ятовуючий пристрій і пристрій гальванічної розв'язки, причому вихід керованої інтегральної мікросхеми підключений до входу програмованого запам'ятовуючого пристрою, вихід якого підключений до входу пристрою гальванічної розв'язки, вихід якого підключений до виходу додаткового запам'ятовуючого пристрою Між сукупністю істотних ознак запропонованого способу та очікуваним технічним результатом, що може бути досягнутий, виявляється наступний причинно-наслідковий зв'язок для збереження носіїв терапевтичної інформації, окрім елементів інтегральної мікросхеми основного запам'ятовуючого пристрою, використовують елементи комутованих з ним інтегральних мікросхем додаткових запам'ятовуючих пристроїв, а комутацію здійснюють за допомогою копірування адресного простору ячейок інтегральної мікросхеми основного запам'ятовуючого пристрою на адресний простір ячейок інтегральних мікросхем додаткових запам'ятовуючих пристроїв, при цьому для копірування використовують властивості запам'ятовуючих пристроїв запису, виборки і зберігання цифрової інформації, які є працездатними і при роботі з носіями терапевтичної інформації, що робить можливим використання в якості носив терапевтичної інформації необмежене число інтегральних мікросхем додаткових запам'ятовуючих пристроїв, стандартизацію процесу внесення в ПЗП додаткових пристроїв носив терапевтичної інформації, одержання на виході додаткового запам'ятовуючого пристрою сигналу, ідентичному сигналу на виході основного запам'ятовуючого пристрою Пристрій ілюстрований Фіг 1 і Фіг 2 На Фіг 1 наведена функціональна схема пристрою для дослідження і впливу на стан точок акупунктури, де 1 - інтегральна мікросхема постійного запам'ятовуючого пристрою - ПЗП, 2 - вхід - вихід ПЗП, 3 - сигнали керування ПЗП, 4 - обчислювальний керуючий пристрій на основі мікроЕОМ, 5 схема вимірювання, 6 - опірний електрод, 7 - вимірювальний електрод, 8 - комунікаційний перетворювач, 9 - оптичний перетворювач, 10 - зовнішня ЕОМ для збору і обробки даних, 11 - аналоговий комутатор з електронним керуванням для підключення різних ЗОВНІШНІХ пристроїв і для відключення їх на час запису в ПЗП даних від зовнішнього джерела 17, 12 - пристрій гальванічної розв'язки, 13 аналоговий підсилювач, 14 - джерело опірної напруги, 15 - аналогово-цифровий перетворювач АЦП, 16 - сигнали керування аналоговим комутатором, 17 - пристрій для підключення ЗОВНІШНІХ джерел інформації для запису в ПЗП, 18 - вихід основного запам'ятовуючого пристрою, 19 - додатковий запам'ятовуючий пристрій На Фіг 2 наведена функціональна схема додаткового запам'ятовуючого пристрою 19, де 20 джерело автономного живлення, 21 - керуюча інтегральна мікросхема, 22 - програмований запам'ятовуючий пристрій, 23 - пристрій гальванічної розв'язки, 24 - вхід додаткового запам'ятовуючого пристрою, 25 - вихід додаткового запам'ятовуючого пристрою В пристрої для дослідження і впливу на стан точок акупунктури вимірювальний електрод 7 і 62878 опірний електрод 6 підключені до схеми вимірювання 5, яка містить у собі аналогово-цифровий перетворювач 15, джерело опірної напруги 14, аналоговий підсилювач 13, при цьому вимірювальний електрод 7 підключений до входу аналогового підсилювача 13, а опірний електрод 6 - до виходу джерела опірної напруги 14, вихід аналогового підсилювача 13 підключений до входу АЦП 15, який має двосторонній зв'язок з керованим обчислювальним пристроєм на основі микроЕОМ 4, до опірного електрода 6 паралельно підключений один із виходів аналогового комутатора 11, причому вхід комутатора підключений до виходу інтегральної мікросхеми ПЗП 1 і керуючий вхід аналогового комутатора 11 через пристрій гальванічної розв'язки 12 підключені до виходів керуючого обчислювального пристрою на основі мікроЕОМ 4, які мають двосторонній зв'язок із зовнішньою ЕОМ 10, до сполучення ПЗП 1 і комутатора 11 паралельно підключений вихід пристрою для підключення ЗОВНІШНІХ джерел інформації 17 для запису в ПЗП 1, входи комунікаційного 8 і оптичного 9 перетворювачів підключені до виходів аналогового комутатора 11, а додатковий запам'ятовуючий пристрій 19 гальванічним шляхом підключений до зовнішньої ЕОМ 10 або до виходу основного запам'ятовуючого пристрою 18 Додатковий запам'ятовуючий пристрій 19 містить джерело автономного живлення 20, керовану інтегральну мікросхему 21, програмований запам'ятовуючий пристрій 22, пристрій гальванічної розв'язки 23, при цьому вихід керованої інтегральної мікросхеми 21 підключений до входу ПЗП додаткового запам'ятовуючого пристрою 22, вихід якого підключений до входу пристрою гальванічної розв'язки 23, вихід якого підключений до виходу 25 додаткового запам'ятовуючого пристрою Пристрій для дослідження і впливу на стан точок акупунктури працює слідуючим чином При дослідженні вихідних величин електропровідності точок акупунктури, струм від джерела опірної напруги 14 подається на електрод 6 При дотику шкіри пацієнта в області біологічноактивної точки електродом 7 відбувається замикання ланцюга і струм, пройшовши через аналоговий підсилювач 13, попадає в АЦП 15, який перетворює його величину в цифрову форму, що доступна для керуючого обчислювального пристрою на основі мікроЕОМ 4 Цифрові величини від керуючого обчислювального пристрою 4 для збору та обробки даних оператором подаються на зовнішню ЕОМ 10, де зберігаються у формі файлів бази даних Дані аналізуються оператором, після чого ним може бути винесено діагностичне заключения про стан органу або системи органів, зв'язаних з біологічно-активною точкою і необхідності проведення корекції електропровідності точки, в якій проводився вимір При необхідності корекції отриманих величин електропровідності біологічно - активної точки, із зовнішньої ЕОМ 10 на керуючий обчислювальний пристрій на основі мікроЕОМ 4 подаються команди керування, які перетворені мікроЕОМ 4 у сигнали 16, керовані аналоговим комутатором 11 і сигнали керування 3 постійним запам'ятовуючим пристроєм 1 Сигнали керування ПЗП 3 шляхом підключення і відключення ячейок інтегральної мікросхеми запам ятовуючого пристрою ПЗП 1, керують характеристиками вихідного сигналу 2 ПЗП 1, причому струм на виході може подаватися в гальванічній формі на електрод 6, або перетворюватися за допомогою модуляторів струму живлення для передачі на оптичний 8 чи комунікаційний 9 перетворювачі або на вхід додаткового запам'ятовуючого пристрою 19 Додатковий запам'ятовуючий пристрій 19 працює наступним чином Сигнали керування 3 основного запам'ятовуючого пристрою ПЗП шляхом підключення і відключення інтегральної мікросхеми ПЗП 1 формують адресний простір ПЗП основного запам'ятовуючого пристрою, який визначає характеристики вихідного сигналу 18 основного пристрою Адресний простір ПЗП основного запам'ятовуючого пристрою може передаватися для керування підключенням і відключенням ячейок керованої інтегральної мікросхеми ПЗП 21 додаткового запам'ятовуючого пристрою 19, формування ідентичного адресного простору і сигналу з виходу 25 пристрою 19, характеристики якого ідентичні характеристикам сигналу з виходу 18 основного запам'ятовуючого пристрою Для цього вихід 18 основного запам'ятовуючого пристрою, комутований з виходом опірного електрода 6, гальванічне підключають до входу 24 пристрою 19 Основний запам'ятовуючий пристрій по команді зовнішньої ЕОМ 10 виконує передачу адресів і даних ячейок ПЗП на вхід 24 пристрою 19 При появі сигналу на вході додаткового запам'ятовуючого пристрою 19 відбувається процес синхронізації адресних просторів керованої інтегральної мікросхеми 1 основного і керованої інтегральної мікросхеми 21 додаткового запам'ятовуючих пристроїв Після синхронізації адресних просторів зовнішня ЕОМ 10 подає сигнал активації ячейок ПЗП 22 пристрою 19 для початку генерування вихідного сигналу Адресному простору програмним забезпеченням присвоюється певний програмний код, що робить можливим повторні зчитування і використання даного адресного простору в терапевтичному режимі Після чого виконують відключення додаткового запам'ятовуючого пристрою 19 від основного пристрою і зовнішньої ЕОМ 10 і переведення пристрою 19 в режим автономної роботи Передачу адресного простору можна здійснювати за допомогою комутації додаткового запам'ятовуючого пристрою 19 безпосередньо із ЕОМ 10 шляхом передачі адресів і даних ячейок керованої інтегральної мікросхеми 1, раніше одержаних при проведенні дослідження електропровідності БАТ і збережених у вигляді файлів бази даних програмного забезпечення на вхід додаткового запам'ятовуючого пристрою 19 При появі сигналу па вході 24 пристрою 19 відбувається процес синхронізації адресного простору ПЗП 22 додаткового запам'ятовуючого пристрою 19 за тими адресами, які вказуються зовнішньою ЕОМ 10 Після синхронізації адресних просторів зовнішня ЕОМ 10 подає сигнал активації ячейок ПЗП 22 пристрою 19 для початку генерування вихідного сигналу Адресному простору програмним забезпеченням присвоюється певний програмний код, що робить можливим повторні зчитування і вико 62878 ристання даного адресного простору в терапевтичному режимі Після ЧОГО виконують відключення додаткового запам'ятовуючого пристрою 19 від основного пристрою і зовнішньої ЕОМ 10 і перевод пристрою в режим автономної роботи Запропонований пристрій забезпечує підвищення достовірності здійсненої діагностичної процедури Комп'ютерна верстка Т Чепелєва 8 Запропонованим пристроєм можна здійснювати вплив наточки акупунктури протягом тривалого часу, пристрій може бути використаний як автономний перепрограмований носій терапевтичного сигналу, не вимагає присутності оператора, підключення зовнішньої ЕОМ, дозволяє пацієнту вести звичний образ життя, отримуючи при цьому терапевтичний вплив Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
